Entegre 5G Akıllı Sokak Lambası Direği Çelik Monopol İletişim Kulesi, Kentsel İstihbarat Gözetimi ve Kablosuz Saha İçin
JIAYAO CO.,LTD
Ürün Açıklaması
TELEKOMÜNİKASYON VE MOBİL İLETİŞİM İÇİN PREMIUM ÇELİK MONOPOL KULE
Modern telekomünikasyon altyapısı için tasarlanmış gelişmiş boru çelik yapı olan yüksek kaliteli Monopol Kulemizi keşfedin.
Akıcı tek direkli konfigürasyonla tasarlanan bu kendi kendine ayakta duran iletişim kulesi, entegre bir çalışma platformu, güvenli anten braketleri ve güvenli bakım erişimi için dahili bir tırmanma merdiveni sistemi içerir.
Premium ASTM A36/A572 Gr50 veya S275JR plaka çeliğinden üretilen monopol kulelerimiz, güvenilir uzun vadeli performans için olağanüstü korozyon direnci ve aşınma direnci sunar.
Geleneksel köşeli çelik kulelerle karşılaştırıldığında, telekom monopolümüz önemli ölçüde daha küçük bir ayak izi sunar, bu da onu kentsel kurulumlar ve alan kısıtlı sahalar için ideal çözüm haline getirir.
20m, 30m, 40m standart yüksekliklerde veya tamamen özelleştirilmiş konfigürasyonlarda mevcut olan JIAYAO monopol kuleleri, estetik çekiciliği sağlam mühendislikle birleştirir - etkileyici bir 50 yıllık tasarım ömrü ile desteklenir.
5G ağlarını genişletiyor, kablosuz altyapıyı yükseltiyor veya yeni baz istasyonları inşa ediyor olun, çelik monopol kulelerimiz eşsiz değer ve güvenilirlik sunar.
1. Anahtar Detaylar:
Menşe Yeri: Hebei, Çin (Anakara) ; Marka Adı: Jaoyao veya OEM ; Model Numarası: Telekom Kulesi
Yüzey İşlem: Sıcak Daldırma Galvanizli veya boyalı.
2. Paketleme ve Teslimat:
Paketleme Detayları: Telekom kulesi, müşterinin gereksinimlerine göre Galvanizli çemberlerle paketlenecektir.
Teslimat: Tianjin limanından ödeme yapıldıktan sonra 20 gün içinde sevk edilir
Kule elemanları: Bir çelik kule birkaç demete ayrılır.
Cıvatalar: Paketleme malzemesi sağlam naylon torba veya çelik tamburdur.
3. Teknik Veriler
| Tasarım |
| 1. Tasarım Kodu |

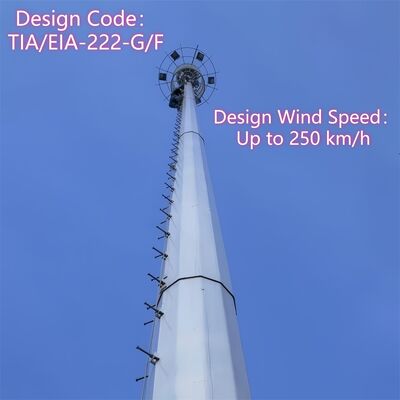

ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Yapısal Çelik |
| 2. Sınıf |
Yumuşak Çelik |
Yüksek Mukavemetli Çelik |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Tasarım Rüzgar Hızı |
250 km/saate kadar |
| 4. İzin Verilen Sapma |
Çalışma hızında 0.5 ~1.0 derece |
| 5. Çekme Mukavemeti (Mpa) |
360~510 |
470~630 |
| 6. Akma Mukavemeti (t≤16mm) (Mpa) |
355 |
235 |
| 7. Uzama (%) |
20 |
24 |
| 8. Darbe Mukavemeti KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Cıvatalar ve Somunlar |
| 9. Sınıf |
Sınıf 4.8, 6.8, 8.8 |
| 10. Mekanik özellikler için standartlar |
| 10.1 Cıvatalar |
ISO 898-1 |
| 10.2 Somunlar |
ISO 898-2 |
| 10.3 Pullar |
ISO 6507-1 |
| 11. Boyutlar için standartlar |
| 11.1 Cıvatalar |
DIN7990, DIN931, DIN933 |
| 11.2 Somunlar |
ISO4032, ISO4034 |
| 11.3 Pullar |
DIN7989, DIN127B, ISO7091 |
| Kaynak |
| 12. Yöntem |
CO2 Korumalı Ark Kaynağı ve Tozaltı Ark Kaynağı(SAW) |
| 13. Standart |
AWS D1.1 |
| İşaretleme |
| 14. Elemanların işaretleme yöntemi |
Hidrolik Pres Damgalama |
| Galvanizleme |
| 15. Çelik profillerin galvanizleme standardı |
ISO 1461 veya ASTM A123 |
| 16. Cıvata ve somunların galvanizleme standardı |
ISO 1461 veya ASTM A153 |
| Test |
| 17. Fabrika testi |
Çekme testi, Eleman analizi, Sharpy testi (darbe testi), Soğuk Bükme,
Preece testi, Çekiç testi |
| Kapasite |
| 18. Maksimum Üretim Kapasitesi |
Yıllık 50.000 TON |
MOBİL İLETİŞİM AĞLARI
4G LTE ve 5G hücresel baz istasyonları için ideal olan monopol kulelerimiz, çoklu taşıyıcı anten sistemleri için güvenilir yapısal destek sağlayarak kentsel ve banliyö alanlarında kesintisiz kablosuz kapsama alanı sağlar.
TELEKOMÜNİKASYON ALTYAPISI
Mikrodalga iletim, kablosuz arka hat ve noktadan noktaya iletişim bağlantıları için sağlam kule çözümleri gerektiren telekom operatörleri ve ağ operatörleri için mükemmeldir.
YAYIN VE AKTARIM HİZMETLERİ
Optimal sinyal yayılımı için yükseltilmiş anten konumlandırması gerektiren FM/AM radyo yayınları, televizyon sinyali iletimi ve dijital yayın uygulamaları için uygundur.
KENTSEL VE ALAN KISITLI KURULUM
Kompakt tek direkli tasarım, monopol kulelerimizi şehir merkezleri, ticari bölgeler, otoyollar ve görsel etkiyi ve arazi kullanımını en aza indirmenin önemli olduğu konut alanları için tercih edilen seçenek haline getirir.
" style="padding: 0px 4px;">
MOBİL İLETİŞİM AĞLARI
4G LTE ve 5G hücresel baz istasyonları için ideal olan monopol kulelerimiz, çoklu taşıyıcı anten sistemleri için güvenilir yapısal destek sağlayarak kentsel ve banliyö alanlarında kesintisiz kablosuz kapsama alanı sağlar.
TELEKOMÜNİKASYON ALTYAPISI
Mikrodalga iletim, kablosuz arka hat ve noktadan noktaya iletişim bağlantıları için sağlam kule çözümleri gerektiren telekom operatörleri ve ağ operatörleri için mükemmeldir.
YAYIN VE AKTARIM HİZMETLERİ
Optimal sinyal yayılımı için yükseltilmiş anten konumlandırması gerektiren FM/AM radyo yayınları, televizyon sinyali iletimi ve dijital yayın uygulamaları için uygundur.
KENTSEL VE ALAN KISITLI KURULUM
Kompakt tek direkli tasarım, monopol kulelerimizi şehir merkezleri, ticari bölgeler, otoyollar ve görsel etkiyi ve arazi kullanımını en aza indirmenin önemli olduğu konut alanları için tercih edilen seçenek haline getirir.
⇔Monopol kulenin ana gövdesi nedir?
Monopol kulenin ana gövdesi, kule için temel yük taşıyan yapıyı oluşturan, kentsel kullanıma yönelik tek, kendi kendine ayakta duran katı/yarı katı bir şafttır. Genellikle yüksek mukavemetli haddelenmiş çelik plakalar (Q345B/ASTM A500 Sınıf B) ile üretilir ve rüzgar yükü direncini optimize etmek için konik bir tasarıma (üstte hafifçe daha dar) sahip silindirik veya kaynaklı çokgen bir şekle (çap 0.5–2m, kule yüksekliğine göre ölçeklenir) sahiptir (180 km/saate kadar). Yüksekliği 10m ila 60m arasında değişir (5G mikro istasyonları veya kentsel iletişim merkezleri için özelleştirilebilir) ve monopol kulenin tüm yardımcı bileşenlerini entegre etmek için temel çerçeve görevi görür.
⇔Monopol kulenin Alt Flanşı, Merdiveni ve Platformu nedir?

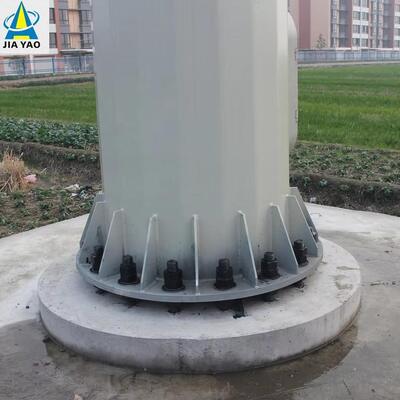

1. Alt Flanş: Monopolün ana şaftının tabanına kaynaklanmış, ağır hizmet tipi bir çelik bileşendir ve kule gövdesi ile beton temel arasındaki kritik bağlantı görevi görür. Yüksek mukavemetli çelikten (ana gövdeyle uyumlu) yapılmış ve korozyon önleyici işlemlerle işlenmiş olup, kuleyi dikey olarak sabitlemek ve tüm yapısal ve ekipman yüklerini yere aktarmak için temelin ankraj cıvatalarıyla hizalanır, kulenin genel stabilitesini sağlar.

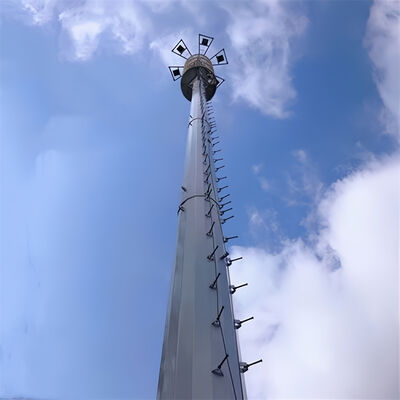

2. Merdiven: Monopolün ana şaftına entegre edilmiş, korozyona dayanıklı galvanizli çelikten yapılmış ve profesyonel bir düşüş durdurma sistemine sahip dahili bir tırmanma merdivenidir. Yalnızca sertifikalı bakım personeli için olup, kule denetimi, ekipman kurulumu ve onarımı için güvenli bir dikey erişim yolu sağlar ve bütünlüğü düzenli kule bakımının önemli bir odak noktasıdır.

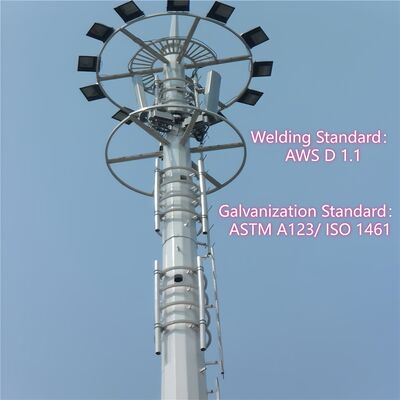

3. Platform: Monopol kule, belirlenmiş yüksekliklerde ana şaft üzerine monte edilmiş kompakt, entegre çelik platformlarla (proje ihtiyaçlarına göre özelleştirilmiş) donatılmıştır. Dayanıklılık için galvanizli çelikten üretilen bu platformlar, telekom ekipmanlarının (örn. 5G antenleri, mikrodalga cihazları) ve gözetim teçhizatının kurulumu, bakımı ve denetimi için kararlı çalışma alanları olarak hizmet vermektedir. Monopolün ultra kompakt ayak izine uyacak şekilde tasarlanmış olup, kulenin şık, göze batmayan kentsel tasarımından ödün vermeden operasyonel kolaylığı en üst düzeye çıkarırlar.
⇔Sıcak Daldırma Galvanizli Sonrası Monopol Kulenin Ana Gövdesi Nedir?
Sıcak daldırma galvanizlemeden sonra, monopol kulenin ana gövdesi, konik tasarıma sahip, yüksek mukavemetli haddelenmiş çelik plakalar (Q345B/ASTM A500 Sınıf B) ile üretilmiş çekirdek tek silindirik/çokgen çelik şaft olarak kalır ve yapısal şekli, boyutları ve yük taşıma performansı tam olarak korunur. Ana değişiklik, tüm çelik yüzeyinin ASTM A123 standardına uygun olarak üniform, yoğun bir çinko kaplama ile kaplanmış olmasıdır. Bu galvanizli katman, çelik alt tabakayı kentsel kirleticilerden, nemden ve dış ortam erozyonundan etkili bir şekilde koruyan korozyona dayanıklı bir bariyer oluşturarak ana gövdenin hizmet ömrünü 25 yıldan fazla uzatır. Galvanizli ana gövde ayrıca orijinal çelik şaftın yapısal sertliğini korur ve tüm kaynaklı bağlantılar (AWS D1.1 uyumlu) tutarlı korozyon önleyici performans ve kule gövdesinin genel yapısal bütünlüğünü sağlamak için eşit şekilde galvanizlenir.
