Ürün Açıklaması
1.Anahtar Detaylar:
Menşe Yeri: Hebei, Çin (Anakara) ; Marka Adı: Jaoyao veya OEM ; Model Numarası: Telekom Kulesi
Yüzey İşlem: Sıcak Daldırma Galvanizli veya boyalı.
2.Paketleme ve Teslimat:
Paketleme Detayları: Telekom kulesi, müşterinin gereksinimlerine göre Galvanizli çemberlerle paketlenecektir.
Teslimat: Tianjin limanından ödeme yapıldıktan sonra 20 gün içinde sevk edilir
Kule elemanları: Bir çelik kule birkaç demete ayrılır.
Cıvatalar: Paketleme malzemesi sağlam naylon torba veya çelik tamburdur.
3. Teknik Veriler
| Tasarım |
| 1. Tasarım Kodu |
ANSI/TIA-222-G/H/F, EN 1991-1-4 ve EN 1993-3-1 |
| Yapısal Çelik |
| 2. Sınıf |
Yumuşak Çelik |
Yüksek Mukavemetli Çelik |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Tasarım Rüzgar Hızı |
250 km/saate kadar |
| 4. İzin Verilen Sapma |
0.5 ~1.0 derece @ çalışma hızı |
| 5. Çekme Mukavemeti (Mpa) |
360~510 |
470~630 |
| 6. Akma Mukavemeti (t≤16mm) (Mpa) |
355 |
235 |
| 7. Uzama (%) |
20 |
24 |
| 8. Darbe Mukavemeti KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Cıvatalar ve Somunlar |
| 9. Sınıf |
Sınıf 4.8, 6.8, 8.8 |
| 10. Mekanik Özellikler Standartları |
| 10.1 Cıvatalar |
ISO 898-1 |
| 10.2 Somunlar |
ISO 898-2 |
| 10.3 Pullar |
ISO 6507-1 |
| 11. Boyut Standartları |
| 11.1 Cıvatalar |
DIN7990, DIN931, DIN933 |
| 11.2 Somunlar |
ISO4032, ISO4034 |
| 11.3 Pullar |
DIN7989, DIN127B, ISO7091 |
| Kaynak |
| 12. Yöntem |
CO2 Korumalı Ark Kaynağı ve Tozaltı Ark Kaynağı(SAW) |
| 13. Standart |
AWS D1.1 |
| İşaretleme |
| 14. Elemanların işaretlenme yöntemi |
Hidrolik Pres Damgalama |
| Galvanizleme |
| 15. Çelik profillerin galvanizleme standardı |
ISO 1461 veya ASTM A123 |
| 16. Cıvata ve somunların galvanizleme standardı |
ISO 1461 veya ASTM A153 |
| Test |
| 17. Fabrika testi |
Çekme testi, Eleman analizi, Sharpy testi (darbe testi), Soğuk Bükme,
Preece testi, Çekiç testi |
| Kapasite |
| 18. Maksimum Üretim Kapasitesi |
Yıllık 50.000 TON |
⇔Monopol kulesinin ana gövdesi nedir?

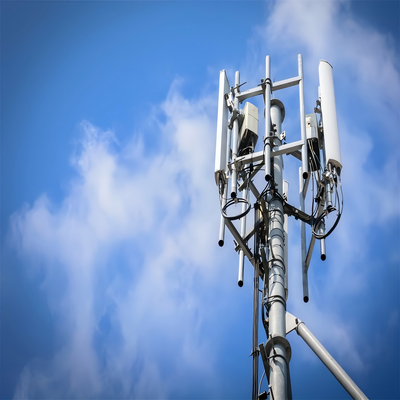

Monopol kulesinin ana gövdesi, kule için çekirdek yük taşıyan yapıyı oluşturan, kentsel kullanıma uygun, tek, kendi kendine ayakta duran masif/yarı-masif bir şafttır. Genellikle yüksek mukavemetli haddelenmiş çelik levhalardan (Q345B/ASTM A500 Grade B) imal edilir ve rüzgar yükü direncini optimize etmek için silindirik veya kaynaklı çokgen bir şekle (çap 0.5-2m, kule yüksekliğine göre ölçeklenir) ve konik bir tasarıma (üstte biraz daha dar) sahiptir (180 km/saate kadar). Yüksekliği 10m ila 60m arasında değişir (5G mikro istasyonları veya kentsel iletişim merkezleri için özelleştirilebilir) ve monopol kulesinin tüm yardımcı bileşenlerini entegre etmek için temel çerçeve olarak hizmet eder.
⇔Monopol kulesinin Alt Flanşı, Merdiveni ve Platformu nedir?
1.Alt Flanş: Monopolün ana şaftının tabanına kaynaklanmış, ağır hizmet tipi bir çelik bileşendir ve kule gövdesi ile beton temel arasındaki kritik bağlantı görevi görür. Yüksek mukavemetli çelikten (ana gövde ile uyumlu) yapılmış ve korozyon önleyici işlemlerle işlenmiş olup, temelin ankraj cıvatalarıyla hizalanarak kuleyi dikey olarak sabitlemek ve tüm yapısal ve ekipman yüklerini yere aktarmak, kulenin genel stabilitesini sağlamak için kullanılır.
2.Merdiven: Monopolün ana şaftına entegre edilmiş, korozyona dayanıklı galvanizli çelikten yapılmış ve profesyonel bir düşüş durdurma sistemi ile donatılmış dahili bir tırmanma merdivenidir. Yalnızca sertifikalı bakım personeli için olup, kule denetimi, ekipman kurulumu ve onarımı için güvenli bir dikey erişim yolu sağlar ve bütünlüğü, düzenli kule bakımının önemli bir odak noktasıdır.
3.Platform: Monopol kulesi, belirlenmiş yüksekliklerde ana şaft üzerine monte edilmiş, kompakt, entegre çelik platformlarla (proje ihtiyaçlarına göre özelleştirilmiş) donatılmıştır. Dayanıklılık için galvanizli çelikten imal edilen bu platformlar, telekomünikasyon ekipmanlarının (örn. 5G antenleri, mikrodalga cihazları) ve gözetim ekipmanlarının kurulumu, bakımı ve denetimi için stabil çalışma alanları olarak hizmet eder. Monopolün ultra kompakt ayak izine uyacak şekilde tasarlanmış olup, kulenin şık, göze batmayan kentsel tasarımından ödün vermeden operasyonel kolaylığı en üst düzeye çıkarırlar.
⇔Sıcak Daldırma Galvanizleme Sonrası Monopol Kulesinin Ana Gövdesi Nedir?
Sıcak daldırma galvanizlemeden sonra, monopol kulesinin ana gövdesi, konik tasarımlı, yüksek mukavemetli haddelenmiş çelik levhalardan (Q345B/ASTM A500 Grade B) imal edilmiş çekirdek tek silindirik/çokgen çelik şaft olarak kalır ve yapısal şekli, boyutları ve yük taşıma performansı tamamen korunur. Ana değişiklik, tüm çelik yüzeyinin ASTM A123 standardına uygun olarak homojen, yoğun bir çinko kaplama ile kaplanmış olmasıdır. Bu galvanizli tabaka, çelik alt tabakayı kentsel kirleticilerden, nemden ve dış ortam erozyonundan etkili bir şekilde koruyan, korozyona dayanıklı bir bariyer oluşturarak ana gövdenin hizmet ömrünü 25 yıldan fazla uzatır. Galvanizli ana gövde, orijinal çelik şaftın yapısal rijitliğini de korur ve tüm kaynaklı birleşimler (AWS D1.1 uyumlu) eşit şekilde galvanizlenerek tutarlı korozyon önleyici performans ve kule gövdesinin genel yapısal bütünlüğü sağlanır.
