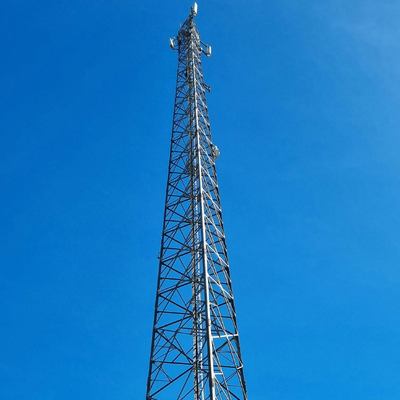

Yüksek Hızlı Demiryolu Merkezi için 45M Çok Platformlu 4 Ayaklı Açılı Çelik Kule Ağır Yük

45M Çok Platformlu 4 Bacaklı Açılı Çelik Kule Ağır Yük Yüksek Hızlı Demiryolu Merkezi İçin

4 bacaklı açılı çelik kafes kulekritik altyapı desteği için tasarlanmış, serbest duran, yüksek mukavemetli bir çelik yapıdır. Kare tabanlı dört bacaklı çerçevesi ve çapraz kafes bağlantıları ile karakterize edilen bu yapı, dünya çapında iletişim, enerji iletimi ve diğer endüstriyel uygulamalar için güvenilir bir omurga görevi görür. Dış tellere dayanan guyed kulelerin aksine, bu kendi kendine desteklenen tasarım bağımsız olarak durur ve bu da onu kentsel alanlardan uzak bölgelere kadar çeşitli ortamlara uyarlanabilir hale getirir.

Modern altyapının temel taşı olarak, 4 bacaklı açılı çelik kafes kule, iletişim, enerji ve gözetim sektörlerinin artan taleplerini karşılamak için dayanıklılık, çok yönlülük ve pratikliği birleştirir. Olgun tasarımı ve güvenilir performansı, onu dünya çapındaki projeler için tercih edilen bir seçenek haline getirir.

Ürün Açıklaması

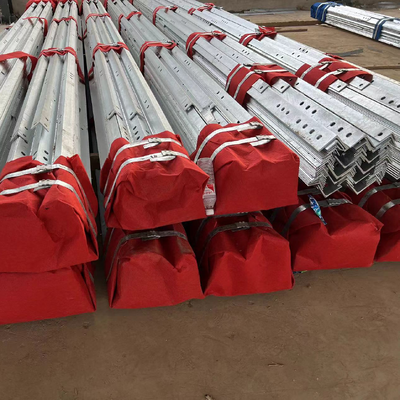

Paketleme Detayları:Telekom kulesi, müşterinin gereksinimlerine göre galvanizli şeritlerle paketlenecektir.

Teslimat:Ödemeden sonra 20 gün içinde Tianjin limanından sevk edilir

Kule elemanları:Bir çelik kule birkaç demete ayrılır.

Cıvatalar:Paketleme torbası veya çelik

Telekom, izleme, gözlem ve güvenlik uygulamaları için özelleştirilmiş çelik kulelerin tasarım ve üretiminde uzmanız.Aşağıda ayrıntılı ürün bilgileri bulunmaktadır:

4 bacaklı açılı çelik kulenin kafes yapısı nedir?

4 bacaklı açılı çelik kulenin kafes yapısı, kulenin dört dikey açılı çelik bacağını birbirine bağlayan çapraz, makas benzeri bir çerçevedir. Birbirine bağlı çelik elemanlardan (tipik olarak açılı çelik veya kafes çubuklar) oluşur, kulenin kendi ağırlığı, ekipman ağırlığı, rüzgar, sismik kuvvetler ve buz yükleri dahil olmak üzere yükleri dört bacağa eşit olarak dağıtan bir ağ benzeri desen oluşturur. Bu yapı, kulenin konik tasarımını (tabanda daha geniş, tepede daha dar) tamamlayarak yapısal bütünlüğü ve stabiliteyi artırmak için kulenin yüksekliği boyunca entegre edilmiştir. Kafes konfigürasyonu, yüksek mukavemeti hafif performansla dengeler, malzeme kullanımını en aza indirirken yük taşıma kapasitesini ve aşırı çevresel koşullara karşı direnci en üst düzeye çıkarır. Ayrıca hava akışını kolaylaştırır, rüzgar direncini azaltır ve kulenin genel stabilitesini daha da iyileştirir.

MW çanağı 4 bacaklı açılı çelik kulenin üzerine nasıl monte edilir?​

Bir mikrodalga (MW) çanağının 4 bacaklı açılı çelik kulenin üzerine monte edilmesi, sistematik, güvenliğe uygun bir süreci takip eder:

1. Montaj Öncesi Hazırlık: MW çanağının ağırlığını (çanak, montaj braketi ve ilgili donanım dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Kulenin tasarımının ekipman montajı için ilgili standartlara (örn. TIA/EIA-222-G/F) uygun olduğunu kontrol edin.
2. Braket Montajı: Kule gövdesindeki veya ekipman platformundaki önceden belirlenmiş montaj noktalarına özel anten/mikrodalga braketlerini (kule ile birlikte verilir veya özel olarak üretilir) takın. Bu braketler, kafes yapıya veya kule bacaklarına sağlam bir bağlantı sağlamak için yüksek mukavemetli cıvatalar (ISO 898 sınıf 6.8/8.8'e uygun) kullanılarak sabitlenir.
3. Çanak Kaldırma ve Konumlandırma: MW çanağını hedef yüksekliğe (tipik olarak kulenin üst bölümlerine veya özel bir ekipman platformuna) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Çanağın amaçlanan noktadan noktaya iletişim yoluyla hizalandığından emin olun (gerekirse azimut ve yükseliş için ayarlayın).
4. Çanağın Sabitlenmesi: MW çanağını önceden monte edilmiş braketlere uyumlu donanım kullanarak sabitleyin, cıvataları kalibre edilmiş aletlerle belirtilen torka kadar sıkın. Çanağın seviye ve stabil olduğundan, sallanma veya hareket olmadığından emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Çanağın sinyal kablolarını çevresel hasardan korumak için kulenin entegre kablo tepsilerinden geçirin. Kabloları kule tabanındaki veya ara platformdaki uygun ekipmana (örn. vericiler/alıcılar) bağlayın, uygun yalıtım ve su geçirmezliği sağlayın.
6. Son Kontrol: Çanağın güvenli bir şekilde monte edildiğini, braketlerin sağlam olduğunu ve kabloların düzgün bir şekilde organize edildiğini doğrulamak için görsel bir kontrol yapın. Hizalamayı ve işlevselliği doğrulamak için çanağın sinyal iletimini test edin, süreç boyunca güvenlik protokollerine uyun.

4 bacaklı açılı çelik kulenin ana yapısı nedir?

4 bacaklı açılı çelik kulenin ana yapısı, stabilite ve yük taşıma için tasarlanmış, üç temel bileşenden oluşan kendi kendine desteklenen bir çerçevedir:

• Dört Dikey Açılı Çelik Bacak: Yüksek kaliteli yapısal çelikten (örn. Q235B, Q345B, Q420; ASTM A36/A572'ye uygun) yapılmış ve kare taban konfigürasyonunda düzenlenmiş birincil yük taşıyan elemanlardır. Bu bacaklar, kulenin toplam ağırlığını (ekipman ve çevresel yükler dahil) temele aktarır.
• Kafes Makas Bağlantıları: Dört bacağı yatay ve çapraz olarak birbirine bağlayan çapraz çelik elemanlar (açılı çelik veya kafes çubuklar). Bu makas sistemi, yükleri yapı boyunca eşit olarak dağıtır, rijitliği artırır ve yanal kuvvetlere (rüzgar, sismik aktivite) direnir, kulenin karakteristik kafes desenini oluşturur.
• Konik Çerçeve Tasarımı: Kule, tabandan tepeye doğru kademeli olarak daralır (altta daha geniş, üstte daha dar), yüklerin en ağır olduğu yerde (tabanda) malzemeyi yoğunlaştırarak ve daha yüksek irtifalarda rüzgar direncini azaltarak yapısal bütünlüğü optimize eder.

Ek yapısal elemanlar (örn. ekipman platformları, tırmanma merdivenleri ve kablo tepsileri) pratik işlevselliği desteklemek için ana çerçeveye entegre edilmiştir, ancak dört dikey bacak ve kafes makas bağlantıları kulenin yapısal omurgasını oluşturur.

4 bacaklı açılı çelik kulenin platformu, merdiveni

A. Platform

• Amaç: Ekipman (örn. MW çanakları, 5G antenleri, gözetim cihazları) ve kule bileşenlerinin montajı, bakımı veya denetimi için yükseltilmiş, stabil bir çalışma alanı görevi görür. Ayrıca tırmanma sırasında işçiler için güvenli bir dinlenme noktası sağlar.
• Tasarım Özellikleri: Tipik olarak galvanizli çelikten (korozyon direnci için ASTM A123/ISO 1461'e uygun) yapılmış ve belirtilen yüksekliklerde kulenin kafes yapısına entegre edilmiştir. Platformlar, işçi güvenliğini sağlamak için güvenlik korkulukları, kaymaz yüzeyler ve erişim kapakları içerebilir. İşçilerin, aletlerin ve ekipmanın ağırlığını destekleyecek şekilde tasarlanmıştır ve kulenin genel yük taşıma kapasitesiyle uyumludur.
• Özelleştirme: Proje ihtiyaçlarına göre birden fazla yükseklikte eklenebilir (örn. anten montaj noktalarına yakın veya bakım için orta kulede).

B. Merdiven

• Amaç: İşçilerin platformlara, ekipmanlara veya üst bölümlere montaj, denetim veya onarım için ulaşmasını sağlayan özel bir güvenlik erişim sistemidir.
• Tasarım Özellikleri: Dayanıklılık ve korozyon direnci için galvanizli çelikten yapılmış, rahat tırmanma için eşit aralıklı basamaklara (endüstri güvenlik standartlarına göre) sahiptir. Anahtar güvenlik özellikleri arasında el rayları, düşme önleme sistemleri (örn. emniyet kemerleri için kablo kılavuzları) ve bazen düşmeleri önlemek için kafes muhafazaları bulunur. Merdiven, dikey olarak kulenin bacaklarına veya kafes makasına takılır, güvenli ve stabil bir yol sağlar.

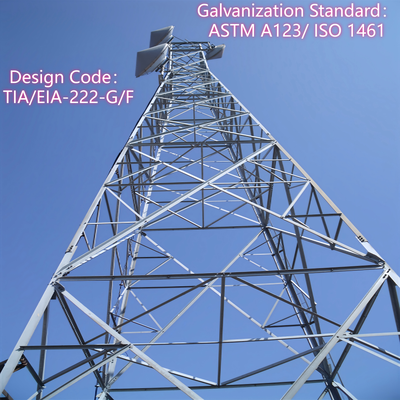

• Uyumluluk: İşçi korumasını dikey erişim sırasında önceliklendirerek güvenlik düzenlemeleri ve endüstri standartları (örn. TIA/EIA-222-G/F) doğrultusunda tasarlanmıştır.

Birlikte, platform ve merdiven, yüksek irtifa ekipman ve bileşenlerine güvenli, verimli erişim sağlayarak kulenin kullanılabilirliğini artırır, sürekli operasyon ve bakımı destekler.

​

Galvanizli açılı çelik kule testi

Galvanizleme, 4 bacaklı açılı çelik kafes kuleler için hayati bir yüzey işlemidir, zorlu dış koşullara dayanmak ve kulenin hizmet ömrünü 20 yıldan fazla uzatmak için uzun süreli korozyon direnci sağlar. Aşağıda galvanizleme testinin basitleştirilmiş bir genel bakışı bulunmaktadır:

1. Temel Test Hedefleri

• Dayanıklı korozyon koruması için yeterli kaplama kalınlığını sağlamak.
• Çinko kaplamanın tekdüzeliğini ve güçlü yapışmasını doğrulamak (soyulma/dökülmeyi önlemek).
• Kritik kusurların (örn. çıplak çelik, çatlaklar, çukurlar) olmadığından emin olmak.
• Uluslararası standartlara (ASTM A123, ISO 1461) uymak.

2. Anahtar Test Yöntemleri (Fabrika sonrası ve montaj sonrası gerçekleştirilir)

• Kaplama Kalınlığı: Manyetik kalınlık ölçerler (tahribatsız) veya mikrometreler (sadece numune tahribatlı) kullanın; minimum 85–120 µm (zorlu ortamlar için daha kalın).
• Yapışma: Bükme testi (180°), çekiç testi veya bıçak çizme testi—kaplama ayrılmasına izin verilmez.
• Görsel İnceleme: Çıplak çelik, çatlaklar, düzensiz çinko birikimi veya kirlilik olup olmadığını kontrol edin; etkilemeyen küçük düzensizlikler kabul edilebilir.
• Korozyon Direnci: 100–500 saatlik tuz sprey testi (ASTM B117/ISO 9227) (kırmızı pasa dirençli); isteğe bağlı uzun vadeli saha maruziyeti.
• İsteğe Bağlı Kimyasal Analiz: %98 çinko saflığı ve safsızlıkları tespit etmek için AAS/XRF.

3. Uyumluluk Standartları

ASTM (A123, B117, A572), ISO (1461, 9227, 898), kule tasarım kodları (TIA/EIA-222-G/F) ve yerel düzenlemelere uyun.

4. Montaj Sonrası Spot Kontroller

• Kritik bağlantı noktalarında kalınlığı yeniden ölçün.
• Hasar (çizikler, ezikler) olup olmadığını kontrol edin ve gerekirse çinko açısından zengin boya ile rötuş yapın.
• Cıvata delikleri ve yüksek aşınma alanlarındaki kaplama bütünlüğünü doğrulayın.

Bu test, galvanizli kaplamanın güvenilirliğini sağlar ve altyapı uygulamalarındaki kulenin performansını destekler.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Paketleme ve Nakliye

Sertifikalar

​Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Özelleştirilmiş ürün türleri ve avantajları

Kendi Kendine Destekli Kule 
Kendi kendine destekli kule genellikle 3 veya 4 bacaklı kuledir ve malzemesi çelik boru veya açılı çeliktir. Bağlantı açısından, boru kule flanş ile, açılı çelik kule ise somun ve cıvatalarla bağlanır. 
Özellikler: 
1. Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci. 
2. Arazi kaynağını korur, uygun konum. 
Uygun nakliye ve montaj.

Boru Çelik Kule
Tüp kule, kule sütunu çelik borulardan yapılmış ve kule gövdesi üçgen şeklinde olan kendi kendine destekli yüksek bir çelik yapıyı ifade eder. Ana özellikleri, üç tüp kule sütununun çelik borulardan yapılmış olması ve kule gövdesi bölümünün üçgen şeklinde olmasıdır, bu da açılı çelikten farklı yüksek bir çelik yapıdır.

Monopol Kule

Monopol kule, güzel görünümü, 9 ila 18 metrekarelik küçük bir alanı kaplaması, uygun maliyetli olması ve inşaatın çoğunluğu tarafından benimsenmesiyle yaygın olarak kullanılan bir tiptir. Kule gövdesi daha makul bir kesit benimser, bu da yüksek mukavemetli cıvata veya bindirme (kayma bağlantısı) ile bağlanır. Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha sitelerine uyum sağlayabilir.

Guyed Kule 
Guyed kule yeni bir görünüme sahiptir ve en büyük özelliği çelik guy wire kullanılarak güçlendirilmesidir. Guyed kule, ekonomik ve pratik bir iletişim kulesi türüdür. Diğerlerine göre daha hafif ve daha ucuzdur. Geniş coğrafi alanlar için çok uygundur. 

Gözetleme Kulesi
Gözetleme kulesi, çevreyi gözlemlemek için kullanılan çok fonksiyonlu bir binadır ve birçok alanda önemli bir rol oynar. Tasarımı, doğal çevre ile uyum ve birlik vurgular ve mimari tarzı genellikle çevredeki çevre ile uyumludur. Gözetleme kuleleri genellikle kule gövdeleri, platformlar, kuleler ve merdivenlerden oluşur, kompakt ve dayanıklı yapılarla.

Kamufle Ağaç Kulesi
Kamufle Ağaç Kulesi, Biyonik ağaç kulesinin yapay ağaçlarından biridir, tabanı gerçek bir ağaç gibidir, titiz tasarımla birleştiğinde, gezi alanı, park ve meydandaki gerçek ağaçların arasına yerleştirildiğinde doğanın bir parçası olacaktır. 
Özellikler: 
1. Zarif yapı ve muhteşem görünüm. 
2. Güçlü yapısal stabilite ve uzun çalışma ömrü. 
3. Küçük alan kaplama ve büyük ekonomik etki.

Hizmetlerimiz

JIAYAO CO., LTD. ISO9001 tarafından onaylanmış profesyonel bir telekom kulesi üreticisidir. Müşterilere en optimize edilmiş çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Açılı çelik kule, boru çelik kule, monopol kule, çam ağacı kulesi, guyed kule ve gözetleme kulesi tasarlama ve üretme konusunda uzmanız. Departmanlarımız tasarım, Ar-Ge, denetim, laboratuvar, QC, galvanizleme ve çelik kule departmanlarını içermektedir. Hammaddelerimiz Çin'deki ünlü çelik fabrikalarından gelmektedir: HBIS Group, Baowu Steel Group, Shougang Group.
​

İhtiyacınız olursa, sizi günde 24 saat karşılarız!
