Endüstriyel Liman Telekom Altyapısı için 60M Ağır Hizmet Tipi Kendinden Destekli Açı Çelik Korozyon Önleyici 4 Ayaklı Kule

60M Ağır Hizmet Tipi Kendinden Destekli Açılı Çelik Korozyon Önleyici 4 Bacaklı Kule Endüstriyel Liman Telekom Altyapısı İçin

4 bacaklı açılı çelik kafes kule kritik altyapı desteği için tasarlanmış, serbest duran, yüksek mukavemetli bir çelik yapıdır. Kare tabanlı dört bacaklı çerçevesi ve çapraz kafes bağlantıları ile karakterize edilen bu yapı, dünya çapında iletişim, enerji iletimi ve diğer endüstriyel uygulamalar için güvenilir bir omurga görevi görür. Stabilite için harici tellere dayanan guyed kulelerin aksine, bu kendinden destekli tasarım bağımsız olarak durur ve bu da onu kentsel alanlardan uzak bölgelere kadar çeşitli ortamlara uyarlanabilir hale getirir.

Modern altyapının temel taşı olarak 4 bacaklı açılı çelik kafes kule, iletişim, enerji ve gözetim sektörlerinin artan taleplerini karşılamak için dayanıklılık, çok yönlülük ve pratikliği birleştirir. Olgun tasarımı ve güvenilir performansı, onu dünya çapındaki projeler için tercih edilen bir seçenek haline getirir.

Ürün Açıklaması

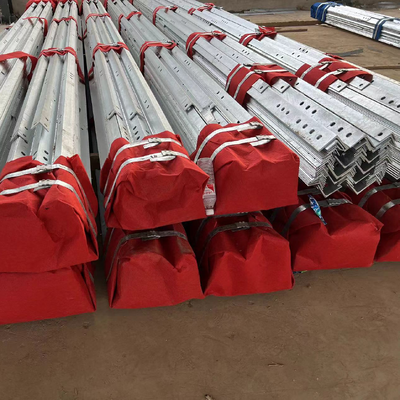

Paketleme Detayları: Telekom kulesi, müşterinin gereksinimlerine göre galvanizli çemberlerle paketlenecektir.

Teslimat:Tianjin limanından ödeme yapıldıktan sonra 20 gün içinde sevk edilir

Kule elemanları: Bir çelik kule birkaç pakete ayrılır.

Cıvatalar: Paketlenmiş çuval veya çelik

Telekom, izleme, gözlem ve güvenlik uygulamaları için özelleştirilmiş çelik kuleler tasarlama ve üretme konusunda uzmanız. Aşağıda detaylı ürün bilgileri bulunmaktadır:

4 bacaklı açılı çelik kulenin kafes yapısı nedir?

4 bacaklı açılı çelik kulenin kafes yapısı, kulenin dört dikey açılı çelik bacağını birbirine bağlayan çapraz, makas benzeri bir çerçevedir. Birbirine bağlı çelik elemanlardan (tipik olarak açılı çelik veya kafes çubuklar) oluşur, kulenin kendi ağırlığı, ekipman ağırlığı, rüzgar, sismik kuvvetler ve buz yükleri dahil olmak üzere yükleri dört bacağa eşit olarak dağıtan bir ağ benzeri desen oluşturur. Bu yapı, kulenin konik tasarımını (tabanda daha geniş, tepede daha dar) tamamlayarak yapısal bütünlüğü ve stabiliteyi artırmak için kulenin yüksekliği boyunca entegre edilmiştir. Kafes konfigürasyonu, yüksek mukavemeti hafif performansla dengeler, malzeme kullanımını en aza indirirken yük taşıma kapasitesini ve aşırı çevresel koşullara karşı direnci en üst düzeye çıkarır. Ayrıca hava akışını kolaylaştırır, rüzgar direncini azaltır ve kulenin genel stabilitesini daha da iyileştirir.

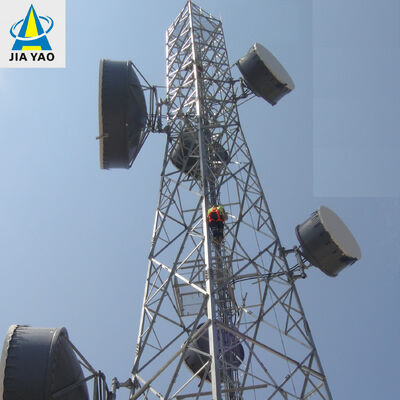

MW çanağı 4 bacaklı açılı çelik kulenin üzerine nasıl monte edilir?​

Bir mikrodalga (MW) çanağının 4 bacaklı açılı çelik kulenin üzerine monte edilmesi, sistematik, güvenliğe uygun bir süreci takip eder:

1. Montaj Öncesi Hazırlık: MW çanağının ağırlığını (çanak, montaj braketi ve ilgili donanım dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Kulenin tasarımının ekipman montajı için ilgili standartlara (örneğin, TIA/EIA-222-G/F) uygun olduğunu kontrol edin.
2. Braket Montajı: Kule gövdesindeki veya ekipman platformundaki önceden belirlenmiş montaj noktalarına özel anten/mikrodalga braketlerini (kule ile birlikte verilir veya özel olarak üretilir) takın. Bu braketler, kafes yapıya veya kule bacaklarına sağlam bir bağlantı sağlamak için yüksek mukavemetli cıvatalar (ISO 898 sınıf 6.8/8.8'e uygun) kullanılarak sabitlenir.
3. Çanak Kaldırma ve Konumlandırma: MW çanağını hedef yüksekliğe (tipik olarak kulenin üst bölümlerine veya özel bir ekipman platformuna) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Çanağın amaçlanan noktadan noktaya iletişim yoluyla hizalandığından emin olun (gerekirse azimut ve yükseliş için ayarlayın).
4. Çanağın Sabitlenmesi: MW çanağını önceden monte edilmiş braketlere uyumlu donanım kullanarak sabitleyin, cıvataları kalibre edilmiş aletlerle belirtilen torka kadar sıkın. Çanağın seviye ve stabil olduğundan, sallanma veya hareket olmadığından emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Çanağın sinyal kablolarını çevresel hasardan korumak için kulenin entegre kablo kanallarından geçirin. Kabloları kule tabanındaki veya ara platformdaki uygun ekipmana (örneğin, vericiler/alıcılar) bağlayın, uygun yalıtım ve su geçirmezliği sağlayın.
6. Son Kontrol: Çanağın güvenli bir şekilde monte edildiğini, braketlerin sağlam olduğunu ve kabloların düzgün bir şekilde organize edildiğini doğrulamak için görsel bir kontrol yapın. Hizalamayı ve işlevselliği doğrulamak için çanağın sinyal iletimini test edin, süreç boyunca güvenlik protokollerine uyun.

4 bacaklı açılı çelik kulenin ana yapısı nedir?

4 bacaklı açılı çelik kulenin ana yapısı, stabilite ve yük taşıma için tasarlanmış, üç temel bileşenden oluşan kendinden destekli bir çerçevedir:

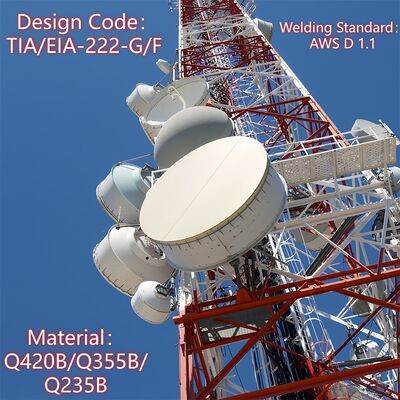

• Dört Dikey Açılı Çelik Bacak: Yüksek kaliteli yapısal çelikten (örneğin, Q235B, Q345B, Q420; ASTM A36/A572'ye uygun) yapılmış ve kare taban konfigürasyonunda düzenlenmiş birincil yük taşıyan elemanlardır. Bu bacaklar, kulenin toplam ağırlığını (ekipman ve çevresel yükler dahil) temele aktarır.
• Kafes Makas Bağlantıları: Dört bacağı yatay ve çapraz olarak birbirine bağlayan çapraz çelik elemanlar (açılı çelik veya kafes çubuklar). Bu makas sistemi, yükleri yapı boyunca eşit olarak dağıtır, rijitliği artırır ve yanal kuvvetlere (rüzgar, sismik aktivite) direnir, kulenin karakteristik kafes desenini oluşturur.

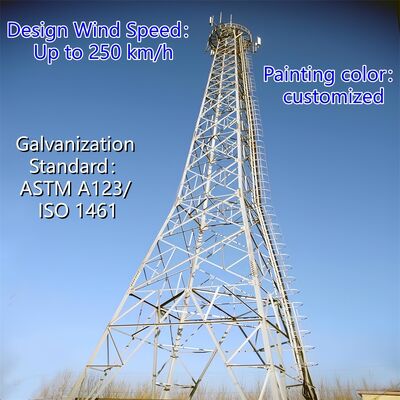

• Konik Çerçeve Tasarımı: Kule, tabandan tepeye doğru kademeli olarak daralır (altta daha geniş, üstte daha dar), yüklerin en ağır olduğu yerde (tabanda) malzemeyi yoğunlaştırarak ve daha yüksek irtifalarda rüzgar direncini azaltarak yapısal bütünlüğü optimize eder.

Ek yapısal elemanlar (örneğin, ekipman platformları, tırmanma merdivenleri ve kablo kanalları) pratik işlevselliği desteklemek için ana çerçeveye entegre edilmiştir, ancak dört dikey bacak ve kafes makas bağlantıları kulenin yapısal omurgasını oluşturur.

4 bacaklı açılı çelik kulenin platformu, merdiveni

A. Platform

• Amaç: Ekipman (örneğin, MW çanakları, 5G antenleri, gözetim cihazları) ve kule bileşenlerinin kurulumu, bakımı veya denetlenmesi için yükseltilmiş, stabil bir çalışma alanı görevi görür. Ayrıca tırmanma sırasında işçiler için güvenli bir dinlenme noktası sağlar.
• Tasarım Özellikleri: Tipik olarak galvanizli çelikten (korozyon direnci için ASTM A123/ISO 1461'e uygun) yapılmış ve belirtilen yüksekliklerde kulenin kafes yapısına entegre edilmiştir. Platformlar, işçi güvenliğini sağlamak için güvenlik korkulukları, kaymaz yüzeyler ve erişim kapakları içerebilir. İşçilerin, aletlerin ve ekipmanın ağırlığını destekleyecek şekilde tasarlanmıştır ve kulenin genel yük taşıma kapasitesiyle uyumludur.
• Özelleştirme: Proje ihtiyaçlarına göre birden fazla yükseklikte eklenebilir (örneğin, anten montaj noktalarına yakın veya bakım için orta kulede).

B. Merdiven

• Amaç: İşçilerin kurulum, denetim veya onarımlar için platformlara, ekipmanlara veya üst bölümlere ulaşmak üzere kuleye tırmanmalarını sağlayan özel bir güvenlik erişim sistemidir.
• Tasarım Özellikleri: Dayanıklılık ve korozyon direnci için galvanizli çelikten yapılmış, rahat tırmanma için eşit aralıklı basamaklara (endüstriyel güvenlik standartlarına göre) sahiptir. Anahtar güvenlik özellikleri arasında el korkulukları, düşme önleme sistemleri (örneğin, emniyet kemerleri için kablo kılavuzları) ve bazen düşmeleri önlemek için kafes muhafazaları bulunur. Merdiven, dikey olarak kulenin bacaklarına veya kafes makasına takılır, güvenli ve stabil bir yol sağlar.
• Uyumluluk: Dikey erişim sırasında işçi korumasını önceliklendiren güvenlik düzenlemeleri ve endüstri standartları (örneğin, TIA/EIA-222-G/F) doğrultusunda tasarlanmıştır.

Birlikte, platform ve merdiven, yüksek irtifa ekipmanlarına ve bileşenlerine güvenli, verimli erişim sağlayarak kulenin kullanılabilirliğini artırır, sürekli operasyon ve bakımı destekler.

​

Galvanizli açılı çelik kule testi

Galvanizleme, 4 bacaklı açılı çelik kafes kuleler için hayati bir yüzey işlemidir, uzun süreli korozyon direnci sağlar, zorlu dış koşullara dayanır ve kulenin hizmet ömrünü 20 yılı aşan bir süre uzatır. Aşağıda galvanizleme testinin basitleştirilmiş bir genel bakışı bulunmaktadır:

1. Temel Test Hedefleri

• Dayanıklı korozyon koruması için yeterli kaplama kalınlığını sağlamak.
• Çinko kaplamanın tekdüzeliğini ve güçlü yapışmasını doğrulamak (soyulma/pul pul dökülmeyi önlemek).
• Kritik kusurların (örneğin, çıplak çelik, çatlaklar, çukurlar) olmadığından emin olmak.
• Uluslararası standartlara (ASTM A123, ISO 1461) uymak.

2. Anahtar Test Yöntemleri (Fabrika sonrası ve montaj sonrası gerçekleştirilir)

• Kaplama Kalınlığı: Manyetik kalınlık ölçerler (tahribatsız) veya mikrometreler (sadece numune tahribatlı) kullanın; minimum 85–120 µm (zorlu ortamlar için daha kalın).
• Yapışma: Bükme testi (180°), çekiç testi veya bıçak çizme testi—kaplama ayrılmasına izin verilmez.
• Görsel Muayene: Çıplak çelik, çatlaklar, düzensiz çinko birikimi veya kirlilik olup olmadığını kontrol edin; etkilemeyen küçük düzensizlikler kabul edilebilir.
• Korozyon Direnci: 100–500 saat tuz sprey testi (ASTM B117/ISO 9227) (kırmızı pasa dirençli); isteğe bağlı uzun süreli saha maruziyeti.
• İsteğe Bağlı Kimyasal Analiz: %98 çinko saflığını doğrulamak ve safsızlıkları tespit etmek için AAS/XRF.

3. Uyumluluk Standartları

ASTM (A123, B117, A572), ISO (1461, 9227, 898), kule tasarım kodları (TIA/EIA-222-G/F) ve yerel düzenlemelere uyun.

4. Montaj Sonrası Nokta Kontrolleri

• Kritik bağlantı noktalarındaki kalınlığı yeniden ölçün.
• Hasar (çizikler, ezikler) olup olmadığını kontrol edin ve gerekirse çinko açısından zengin boya ile rötuş yapın.
• Cıvata delikleri ve yüksek aşınma alanlarındaki kaplama bütünlüğünü doğrulayın.

Bu test, galvanizli kaplamanın güvenilirliğini sağlar, altyapı uygulamalarındaki kulenin performansını destekler.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Paketleme ve Nakliye

Sertifikalar

​Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Özelleştirilmiş ürün türleri ve avantajları

Kendinden Destekli Kule 
Kendinden destekli kule genellikle 3 bacaklı veya 4 bacaklı kuledir ve malzemesi çelik boru veya açılı çeliktir. Bağlantı açısından, boru kule flanş ile bağlanır ve açılı çelik kule somun ve cıvatalarla bağlanır. 
Özellikler: 
1. Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci. 
2. Arazi kaynağını korur, uygun konum. 
Uygun nakliye ve kurulum.

Boru Çelik Kule
Tüp kule, çelik borulardan yapılmış bir kule sütununa ve üçgen şeklinde bir kule gövdesi bölümüne sahip kendinden destekli yüksek bir çelik yapıyı ifade eder. Ana özellikleri, üç tüp kule sütununun çelik borulardan yapılmış olması ve kule gövdesi bölümünün üçgen şeklinde olmasıdır, bu da açılı çelikten farklı yüksek bir çelik yapıdır.

Monopol Kule

Monopol kule, güzel görünümü, 9 ila 18 metrekarelik küçük bir alanı kaplaması, uygun maliyetli olması ve çoğunluk tarafından benimsenmesiyle yaygın olarak kullanılan bir tiptir. Kule gövdesi daha makul bir kesit benimser, bu da yüksek mukavemetli cıvata veya bindirme (kayma bağlantısı) ile bağlanır. Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha koşullarına uyum sağlayabilir.

Guyed Kule 
Guyed kule yeni bir görünüme sahiptir ve en büyük özelliği çelik guy wire kullanılarak güçlendirilmesidir. Guyed kule, ekonomik ve pratik yaygın bir iletişim kulesi türüdür. Diğerlerine göre daha hafif ve daha ucuzdur. Geniş coğrafi alanlar için çok uygundur. 

Gözetleme Kulesi
Gözetleme kulesi, çevreyi gözlemlemek için kullanılan çok fonksiyonlu bir binadır ve birçok alanda önemli bir rol oynar. Tasarımı, doğal çevre ile uyum ve birlik vurgular ve mimari stil genellikle çevre ile uyumludur. Gözetleme kuleleri genellikle kule gövdeleri, platformlar, kuleler ve merdivenlerden oluşur, kompakt ve dayanıklı yapılarla.

Kamuflajlı Ağaç Kulesi
Kamuflajlı Ağaç Kulesi, Biyonik ağaç kulesinin yapay ağaçlarından bir türüdür, tabanı gerçek bir ağaç gibidir, titiz tasarımla birleştiğinde, turistik alan, park ve meydandaki gerçek ağaçların arasına yerleştirildiğinde doğanın bir parçası olacaktır. 
Özellikler: 
1. Zarif yapı ve muhteşem görünüm. 
2. Güçlü yapısal stabilite ve uzun çalışma ömrü. 
3. Küçük alan kaplama ve büyük ekonomik etki.

Hizmetlerimiz

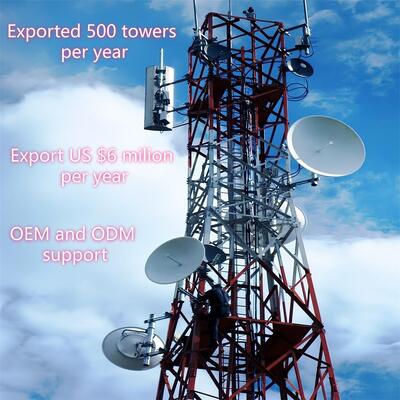

JIAYAO CO., LTD., ISO9001 tarafından onaylanmış profesyonel bir telekom kulesi üreticisidir. Müşterilere en optimize edilmiş çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Açılı çelik kule, boru çelik kule, monopol kule, çam ağacı kulesi, guyed kule ve gözetleme kulesi tasarlama ve üretme konusunda uzmanız. Departmanlarımız tasarım, Ar-Ge, denetim, laboratuvar, QC, galvanizleme ve çelik kule departmanlarını içerir. Hammaddelerimiz Çin'deki ünlü çelik fabrikalarından gelmektedir: HBIS Group, Baowu Steel Group, Shougang Group.
​

İhtiyacınız olursa, sizi günde 24 saat karşılarız!
