14 20 26M Kompakt Boyutlu Monopol Galvanizli Çelik Kendi Kendine Destekli Dış Mekan 5G 4G Uydu Küçük Alan Telekom Kulesi
JIAYAO CO.,LTD
Ürün Açıklaması
1.Temel Detaylar:
Menşe Yeri: Hebei, Çin (Anakara) ; Marka Adı: Jaoyao veya OEM ; Model Numarası: Telekom Kulesi
Yüzey İşlem: Sıcak Daldırma Galvanizli veya boyalı.
2.Paketleme ve Teslimat:
Paketleme Detayları: Telekom kulesi, müşterinin gereksinimlerine göre Galvanizli çemberlerle paketlenecektir.
Teslimat: Tianjin limanından ödeme yapıldıktan sonra 20 gün içinde sevk edilir
Kule elemanları: Bir çelik kule birkaç demete ayrılır.
Cıvatalar: Paketleme malzemesi sağlam naylon torba veya çelik tamburdur.
3. Teknik Veriler
| Tasarım |
| 1. Tasarım Kodu |
ANSI/TIA-222-G/H/F, EN 1991-1-4 ve EN 1993-3-1 |
| Yapısal Çelik |
| 2. Sınıf |
Yumuşak Çelik |
Yüksek Mukavemetli Çelik |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Tasarım Rüzgar Hızı |
250 km/saate kadar |
| 4. İzin Verilen Sapma |
0.5 ~1.0 derece @ çalışma hızı |
| 5. Çekme Mukavemeti (Mpa) |
360~510 |
470~630 |
| 6. Akma Mukavemeti (t≤16mm) (Mpa) |
355 |
235 |
| 7. Uzama (%) |
20 |
24 |
| 8. Darbe Mukavemeti KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Cıvatalar ve Somunlar |
| 9. Sınıf |
Sınıf 4.8, 6.8, 8.8 |
| 10. Mekanik Özellikler Standartları |
| 10.1 Cıvatalar |
ISO 898-1 |
| 10.2 Somunlar |
ISO 898-2 |
| 10.3 Pullar |
ISO 6507-1 |
| 11. Boyut Standartları |
| 11.1 Cıvatalar |
DIN7990, DIN931, DIN933 |
| 11.2 Somunlar |
ISO4032, ISO4034 |
| 11.3 Pullar |
DIN7989, DIN127B, ISO7091 |
| Kaynak |
| 12. Yöntem |
CO2 Korumalı Ark Kaynağı ve Tozaltı Ark Kaynağı(SAW) |
| 13. Standart |
AWS D1.1 |
| İşaretleme |
| 14. Elemanların işaretleme yöntemi |
Hidrolik Pres Damgalama |
| Galvanizleme |
| 15. Çelik profillerin galvanizleme standardı |
ISO 1461 veya ASTM A123 |
| 16. Cıvata ve somunların galvanizleme standardı |
ISO 1461 veya ASTM A153 |
| Test |
| 17. Fabrika testi |
Çekme testi, Element analizi, Sharpy testi (darbe testi), Soğuk Bükme,
Preece testi, Çekiç testi |
| Kapasite |
| 18. Maksimum Üretim Kapasitesi |
Yıllık 50.000 TON |
⇔Monopol kulenin ana gövdesi nedir?

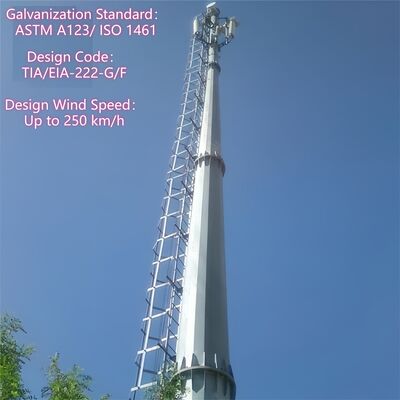

Monopol kulenin ana gövdesi, kuleyi oluşturan tek, kendi kendine destekli katı/yarı katı bir şafttır ve şehir kullanımı için özel olarak tasarlanmıştır. Genellikle yüksek mukavemetli haddelenmiş çelik levhalardan (Q345B/ASTM A500 Grade B) imal edilir ve silindirik veya kaynaklı çokgen bir şekle (çaplar 0.5-2m, kule yüksekliğine göre ölçeklenir) ve rüzgar yükü direncini optimize etmek için konik bir tasarıma (üstte biraz daha dar) sahiptir (180 km/saate kadar). Yüksekliği 10m ila 60m arasında değişir (5G mikro istasyonları veya şehir iletişim merkezleri için özelleştirilebilir) ve monopol kulenin tüm yardımcı bileşenlerini entegre etmek için temel çerçeve görevi görür.
⇔Monopol kulenin Alt Flanşı, Merdiveni ve Platformu nedir?
1.Alt Flanş: Monopolün ana şaftının tabanına kaynaklanmış ağır hizmet tipi bir çelik bileşendir ve kule gövdesi ile beton temel arasındaki kritik bağlantı görevi görür. Yüksek mukavemetli çelikten (ana gövde ile uyumlu) yapılmış ve korozyon önleyici işlemlerle işlenmiş olup, kuleyi dikey olarak sabitlemek ve tüm yapısal ve ekipman yüklerini yere aktarmak için temel ankraj cıvatalarıyla hizalanır, kulenin genel stabilitesini sağlar.

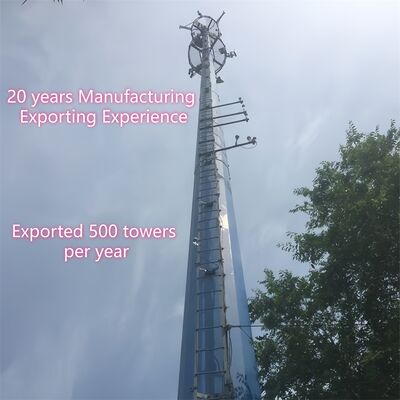

2.Merdiven: Monopolün ana şaftına entegre edilmiş, korozyona dayanıklı galvanizli çelikten yapılmış ve profesyonel bir düşme önleme sistemi ile donatılmış dahili bir tırmanma merdivenidir. Yalnızca sertifikalı bakım personeli için olup, kule denetimi, ekipman kurulumu ve onarımı için güvenli bir dikey erişim yolu sağlar ve bütünlüğü düzenli kule bakımının önemli bir odak noktasıdır.

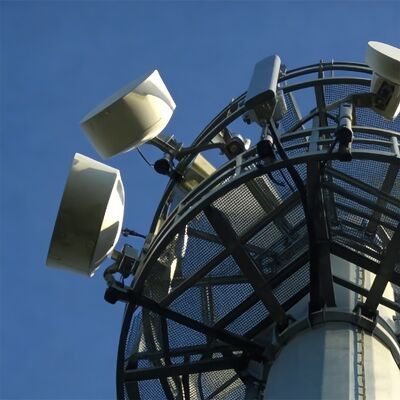

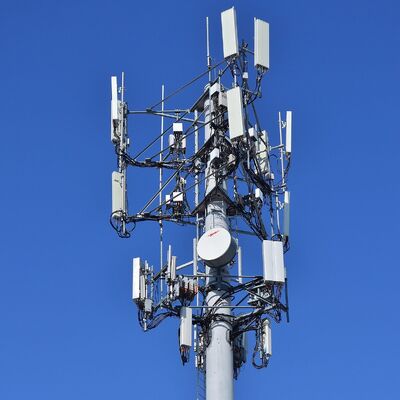

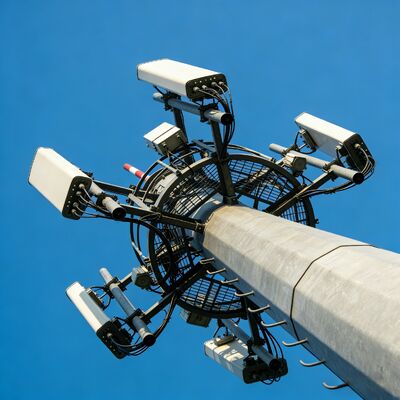

3.Platform: Monopol kule, belirlenmiş yüksekliklerde ana şaft üzerine monte edilmiş kompakt, entegre çelik platformlarla (proje ihtiyaçlarına göre özelleştirilmiş) donatılmıştır. Dayanıklılık için galvanizli çelikten imal edilen bu platformlar, telekomünikasyon ekipmanlarının (örneğin, 5G antenleri, mikrodalga cihazları) ve gözetim ekipmanlarının kurulumu, bakımı ve denetimi için sabit çalışma alanları olarak hizmet eder. Monopolün ultra kompakt ayak izine uyacak şekilde tasarlanmış olup, kulenin şık, göze batmayan şehir tasarımından ödün vermeden operasyonel kolaylığı en üst düzeye çıkarırlar.
⇔Sıcak Daldırma Galvanizleme Sonrası Monopol Kulenin Ana Gövdesi Nedir?
Sıcak daldırma galvanizlemeden sonra, monopol kulenin ana gövdesi, konik tasarıma sahip, yüksek mukavemetli haddelenmiş çelik levhalardan (Q345B/ASTM A500 Grade B) imal edilmiş çekirdek tek silindirik/çokgen çelik şaft olarak kalır ve yapısal şekli, boyutları ve yük taşıma performansı tamamen korunur. Temel değişiklik, tüm çelik yüzeyinin ASTM A123 standardına uygun olarak homojen, yoğun bir çinko kaplama ile kaplanmış olmasıdır. Bu galvanizli tabaka, çelik alt tabakayı şehir kirleticilerinden, nemden ve dış ortam erozyonundan etkili bir şekilde koruyan korozyona dayanıklı bir bariyer oluşturarak ana gövdenin hizmet ömrünü 25 yıldan fazla uzatır. Galvanizli ana gövde ayrıca orijinal çelik şaftın yapısal rijitliğini korur ve tüm kaynaklı bağlantılar (AWS D1.1 uyumlu) tutarlı korozyon önleyici performans ve kule gövdesinin genel yapısal bütünlüğünü sağlamak için eşit şekilde galvanizlenir.
