13 19 25M Kompakt Tasarım Monopole Galvanizli Çelik Kendini Destekleyen Dış 5G 4G Mikrodalga Uzay tasarrufu masası
JIAYAO CO., LTD.
Ürün Tanımı
1Anahtar Ayrıntılar:
Doğum yeri: Hebei, Çin (Ankarada); Marka adı: Jaoyao veya OEM; Model numarası: Telecom Tower
Yüzey işleme: Sıcak daldırma Galvanize veya boyanmış.
2Paketleme ve Teslimat:
Paketleme Ayrıntıları: Telekom kulesleri, müşterinin gereksinimlerine göre galvanizli bantlarla birleştirilecektir.
Teslimat: Tianjin limanından ödeme sonrası 20 gün içinde gönderilir
Kule üyeleri: Bir çelik kule birkaç paket olarak ayrılır.
Çiviler: Paketleme malzemesi sağlam naylon torba veya çelik davul.
3. Teknik Veriler

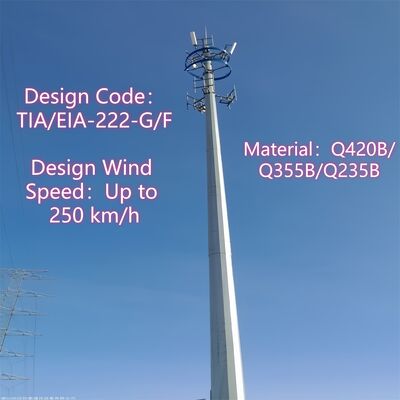

| Tasarım |
| 1Tasarım Kodu |
ANSI/TIA-222-G/H/F, EN 1991-1-4 ve EN 1993-3-1 |
| Yapı Çelik |
| 2. Sınıf |
Yumuşak çelik |
Yüksek germe kapasitesi olan çelik |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3Rüzgar Hızı Tasarımı |
250 km/saata kadar |
| 4İzin verilebilir bükülme |
0.5 ~ 1.0 derece @ işletim hızı |
| 5. Gerim gücü (Mpa) |
360~510 |
470 ~ 630 |
| 6Güç (t≤16mm) (Mpa) |
355 |
235 |
| 7Uzunluk (%) |
20 |
24 |
| 8Çarpışma gücü KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) |
27 ((0°C) --- Q345C ((S355J0) |
| 27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20°C)---Q345D ((S355J2) |
| Düğmeler ve Fındıklar |
| 9. Sınıf |
Dördüncü sınıf.8, 6.8, 8.8 |
| 10Mekanik özellikler için standartlar |
| 10.1 Boltlar |
ISO 898-1 |
| 10.2 Fındıklar |
ISO 898-2 |
| 10.3 Çamaşır makineleri |
ISO 6507-1 |
| 11Boyut Standartları |
| 11.1 Boltlar |
DIN7990, DIN931, DIN933 |
| 11.2 Fındıklar |
ISO4032, ISO4034 |
| 11.3 Çamaşır makineleri |
DIN7989, DIN127B, ISO7091 |

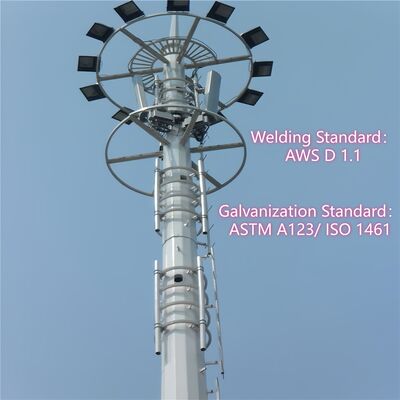

| Kaynaklama |
| 12. Yöntem |
CO2 Koruma Arka Kaynak & Denizaltı Yay Kaynak ((SAW)) |
| 13- Standart. |
AWS D1.1 |
| İşaretleme |
| 14Üyelerin işaretleme yöntemi |
Hidrolik baskı damgalama |
| Galvanizasyon |
| 15Çelik profillerin galvanizasyon standardı |
ISO 1461 veya ASTM A123 |
| 16Çubuk ve fındıkların galvanizasyon standardı |
ISO 1461 veya ASTM A153 |
| Test |
| 17Fabrika testi. |
Çekim testi,Element analizi, Sharpy testi, soğuk büküm testi,
Preece testi, Çekiç testi. |
| Kapasite |
| 18Maksimum üretim kapasitesi |
50,000 TON/yıl |
Monopole kulesinin ana gövdesi nedir?
Bir monopol kulesinin ana gövdesi, kent kullanımı için tasarlanmış, kulenin çekirdek yük taşıyan yapısını oluşturan tek, kendi kendini tutan katı/yarı katı bir şafttır.Tipik olarak yüksek dayanıklılıkta yontulmuş çelik levhalardan (Q345B/ASTM A500 Sınıf B) üretilir ve silindir veya kaynaklı çokgen bir şekle sahiptir (diametri 0Rüzgar yük direncini (saatte 180 km'ye kadar) optimize etmek için konik bir tasarım (üstte biraz daha dar) ile.Yüksekliği 10m ile 60m arasında değişir (5G mikro istasyonları veya kentsel iletişim merkezleri için özelleştirilebilir), ve monopol kulesinin tüm yardımcı bileşenlerini entegre etmek için temel çerçeve olarak hizmet eder.
Monopole kulesinin alt flange, merdiven ve platform nedir?
1Alt Flens: Monopole'in ana şaftının tabanına kaynaklı ağır kullanımlı çelik bir bileşendir ve kule gövdesi ile beton temel arasındaki kritik bağlantı rolünü oynar.Yüksek dayanıklılıklı çelikten (ana gövdeye uyan) ve korozyon önleyici işlemlerle işlenmiş, kuleyi dikey olarak sabitlemek ve tüm yapısal ve ekipman yüklerini yere aktarmak için temellerin demir çubuklarıyla hizalandırılır, böylece kule genel istikrarını sağlar.

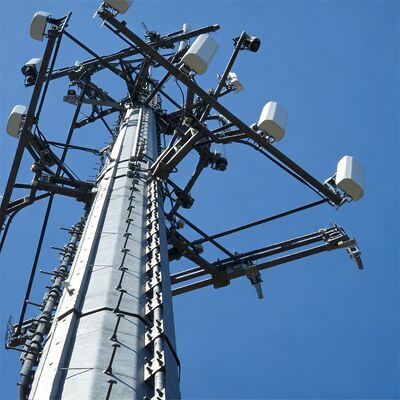

2Merdiven: Monopole'in ana çubuğuna entegre edilmiş, korozyona dayanıklı galvanizli çelikten yapılmış ve profesyonel bir düşme durdurma sistemi ile donatılmış bir iç tırmanma merdivenidir..Sadece sertifikalı bakım personeli için, kule denetimi, ekipman montajı ve onarımı için güvenli dikey erişim yolu sağlar.ve bütünlüğü düzenli kule bakımının önemli bir odak noktasıdır..
3Platform: Monopole kule, ana şafte belirlenmiş yüksekliklerde monte edilmiş kompakt, entegre çelik platformlarla (projenin ihtiyaçlarına göre özel) donatılmıştır.Kalıcılık için galvanizli çelikten üretilmiştir, bu platformlar telekom ekipmanlarının (örneğin, 5G antenleri, mikrodalga cihazları) ve gözetleme ekipmanlarının kurulması, bakımı ve denetimi için istikrarlı çalışma alanları olarak hizmet verir.Monopole'in ultra kompakt ayak izine uygun olarak tasarlanmıştır., kule'nin zarif, dikkat çekmeyen kentsel tasarımını tehlikeye atmadan operasyonel rahatlığı en üst düzeye çıkarırlar.

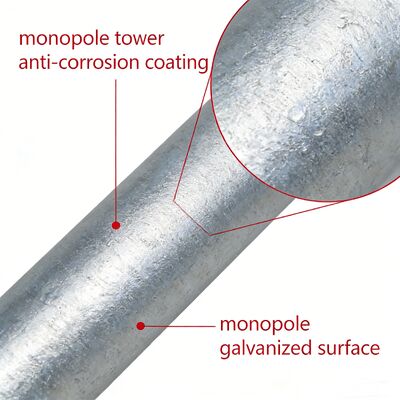

Monopole kulesinin başlıca vücudu sıcak dip galvanized'den sonra nedir?
Sıcak daldırma galvanizasyonundan sonra,Monopol kulesinin ana gövdesi, konik bir tasarıma sahip, tek silindirli/poligonal çelik çubuğu (yüksek dayanıklılıklı Q345B/ASTM A500 Sınıf B yuvarlanmış çelik levhalardan üretilmiş) olarak kalır., yapısal şekli, boyutları ve yük taşıma özellikleri tamamen korunmaktadır.ASTM A123 standardına uygun yoğun çinko kaplamaBu galvanizli katman, çelik altyapıyı şehir kirleticilerinden, nemden ve dış çevre erozyonundan etkili bir şekilde koruyan korozyona dayanıklı bir bariyer oluşturur.ana gövdenin kullanım ömrünün 25 yıldan fazla olmasıGalvanizli ana gövde aynı zamanda orijinal çelik şaftın yapısal sertliğini korur ve tüm kaynaklı eklemler (AWS D1.1-uygun) tutarlı korozyon karşıtı performans ve kule gövdesinin genel yapısal bütünlüğünü sağlamak için eşit derecede galvanize edilir.
