22 30 38M Manzaralı Monopol Boru Tipi Galvanizli Çelik Dış Mekan 5G 4G Wifi Kentsel Peyzaj İletişim Kulesi
JIAYAO LTD
Ürün Açıklaması
1.Temel Detaylar:
Menşe Yeri: Hebei, Çin (Anakara) ; Marka Adı: Jaoyao veya OEM ; Model Numarası: Telekom Kulesi
Yüzey İşlem: Sıcak Daldırma Galvanizli veya boyalı.
2.Paketleme ve Teslimat:
Paketleme Detayları: Telekom kulesi, müşterinin gereksinimlerine göre galvanizli çemberlerle paketlenecektir.
Teslimat: Tianjin limanından ödeme yapıldıktan sonra 20 gün içinde sevk edilir
Kule elemanları: Bir çelik kule birkaç demete ayrılır.
Cıvatalar: Paketleme malzemesi sağlam naylon torba veya çelik tamburdur.

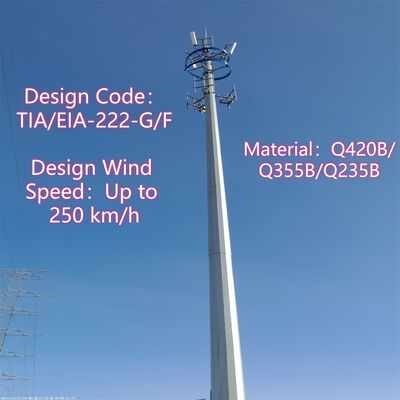

3. Teknik Veriler
| Tasarım |
| 1. Tasarım Kodu |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Yapısal Çelik |
| 2. Sınıf |
Yumuşak Çelik |
Yüksek Mukavemetli Çelik |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Tasarım Rüzgar Hızı |
250 km/saate kadar |
| 4. İzin Verilen Sapma |
0.5 ~1.0 derece @ çalışma hızı |
| 5. Çekme Mukavemeti (Mpa) |
360~510 |
470~630 |
| 6. Akma Mukavemeti (t≤16mm) (Mpa) |
355 |
235 |
| 7. Uzama (%) |
20 |
24 |
| 8. Darbe Mukavemeti KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Cıvatalar ve Somunlar |
| 9. Sınıf |
Sınıf 4.8, 6.8, 8.8 |
| 10. Mekanik özellikler için standartlar |
| 10.1 Cıvatalar |
ISO 898-1 |
| 10.2 Somunlar |
ISO 898-2 |
| 10.3 Pullar |
ISO 6507-1 |
| 11. Boyutlar için standartlar |
| 11.1 Cıvatalar |
DIN7990, DIN931, DIN933 |
| 11.2 Somunlar |
ISO4032, ISO4034 |
| 11.3 Pullar |
DIN7989, DIN127B, ISO7091 |

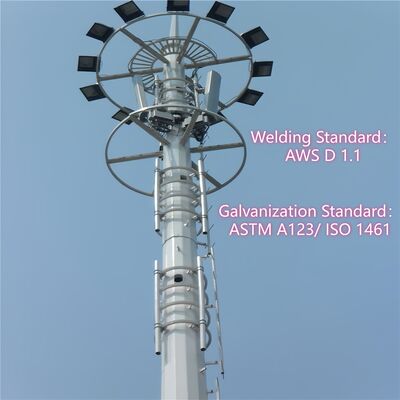

| Kaynak |
| 12. Yöntem |
CO2 Korumalı Ark Kaynağı ve Tozaltı Ark Kaynağı(SAW) |
| 13. Standart |
AWS D1.1 |
| İşaretleme |
| 14. Elemanların işaretlenme yöntemi |
Hidrolik Pres Damgalama |

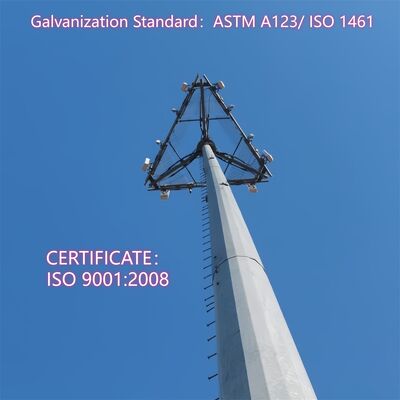

| Galvanizleme |
| 15. Çelik profillerin galvanizleme standardı |
ISO 1461 veya ASTM A123 |
| 16. Cıvata ve somunların galvanizleme standardı |
ISO 1461 veya ASTM A153 |
| Test |
| 17. Fabrika testi |
Çekme testi, Eleman analizi, Sharpy testi (darbe testi), Soğuk Bükme,
Preece testi, Çekiç testi |
| Kapasite |
| 18. Maksimum Üretim Kapasitesi |
Yıllık 50.000 TON |
⇔Monopol kulenin ana gövdesi nedir?
Monopol kulenin ana gövdesi, kulenin çekirdek yük taşıyan yapısını oluşturan, kentsel kullanıma uygun, tek, kendi kendine ayakta duran katı/yarı katı bir şafttır. Yüksek mukavemetli haddelenmiş çelik plakalar (Q345B/ASTM A500 Grade B) ile üretilir ve rüzgar yükü direncini optimize etmek için silindirik veya kaynaklı çokgen bir şekle (çap 0.5-2m, kule yüksekliğine göre ölçeklenir) ve konik bir tasarıma (üstte biraz daha dar) sahiptir (180 km/saate kadar). Yüksekliği 10m ila 60m arasında değişir (5G mikro istasyonları veya kentsel iletişim merkezleri için özelleştirilebilir) ve monopol kulenin tüm yardımcı bileşenlerini entegre etmek için temel çerçeve görevi görür.
⇔Monopol kulenin Alt Flanşı, Merdiveni ve Platformu nedir?
1.Alt Flanş: Monopolün ana şaftının tabanına kaynaklanmış ağır hizmet tipi çelik bir bileşendir ve kule gövdesi ile beton temel arasındaki kritik bağlantı görevi görür. Yüksek mukavemetli çelikten (ana gövdeye uygun) yapılmış ve korozyon önleyici işlemlerle işlenmiş olup, kulenin dikey olarak sabitlenmesi ve tüm yapısal ve ekipman yüklerinin yere aktarılması için temel ankraj cıvatalarıyla hizalanır, kulenin genel stabilitesini sağlar.
2.Merdiven: Monopolün ana şaftına entegre edilmiş, korozyona dayanıklı galvanizli çelikten yapılmış ve profesyonel bir düşme önleme sistemi ile donatılmış dahili bir tırmanma merdivenidir. Yalnızca sertifikalı bakım personeli için olup, kule denetimi, ekipman kurulumu ve onarımı için güvenli bir dikey erişim yolu sağlar ve bütünlüğü düzenli kule bakımının önemli bir odak noktasıdır.

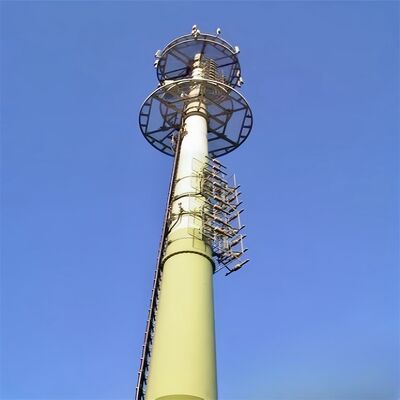

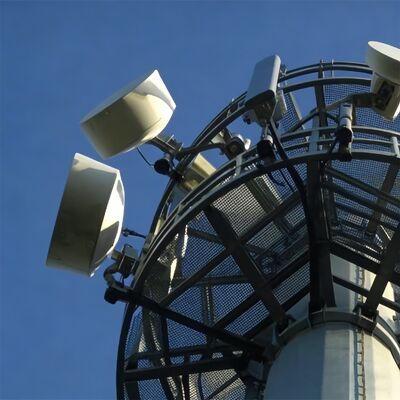

3.Platform: Monopol kule, belirlenmiş yüksekliklerde ana şaft üzerine monte edilmiş kompakt, entegre çelik platformlarla (proje ihtiyaçlarına göre özelleştirilmiş) donatılmıştır. Dayanıklılık için galvanizli çelikten üretilen bu platformlar, telekomünikasyon ekipmanlarının (örneğin 5G antenleri, mikrodalga cihazları) ve gözetim ekipmanlarının kurulumu, bakımı ve denetimi için sabit çalışma alanları olarak hizmet eder. Monopolün ultra kompakt ayak izine uyacak şekilde tasarlanmış olup, kulenin şık, göze batmayan kentsel tasarımından ödün vermeden operasyonel kolaylığı en üst düzeye çıkarırlar.

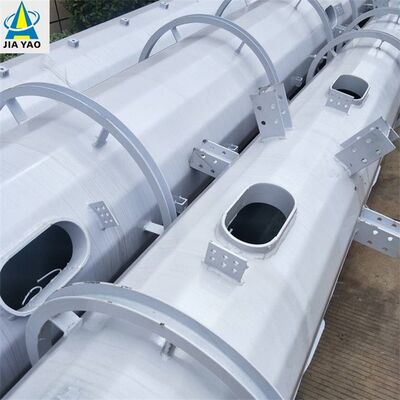

⇔Sıcak Daldırma Galvanizleme Sonrası Monopol Kulenin Ana Gövdesi Nedir?
Sıcak daldırma galvanizlemeden sonra, monopol kulenin ana gövdesi, konik tasarımlı, yüksek mukavemetli haddelenmiş çelik plakalar (Q345B/ASTM A500 Grade B) ile üretilmiş çekirdek tek silindirik/çokgen çelik şaft olarak kalır ve yapısal şekli, boyutları ve yük taşıma performansı tamamen korunur. Temel değişiklik, tüm çelik yüzeyinin ASTM A123 standardına uygun olarak homojen, yoğun bir çinko kaplama ile kaplanmış olmasıdır. Bu galvanizli tabaka, çelik alt tabakayı kentsel kirleticilerden, nemden ve dış ortam erozyonundan etkili bir şekilde koruyan korozyona dayanıklı bir bariyer oluşturarak ana gövdenin hizmet ömrünü 25 yıldan fazla uzatır. Galvanizli ana gövde ayrıca orijinal çelik şaftın yapısal rijitliğini korur ve tüm kaynaklı bağlantılar (AWS D1.1 uyumlu) tutarlı korozyon önleyici performans ve kule gövdesinin genel yapısal bütünlüğünü sağlamak için eşit şekilde galvanizlenir.
