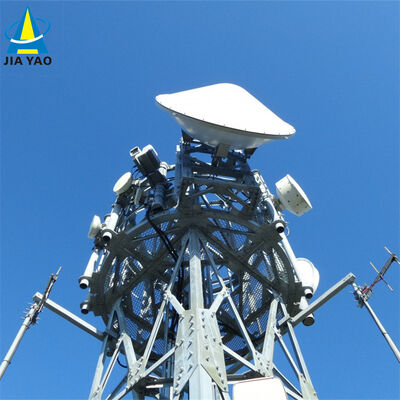

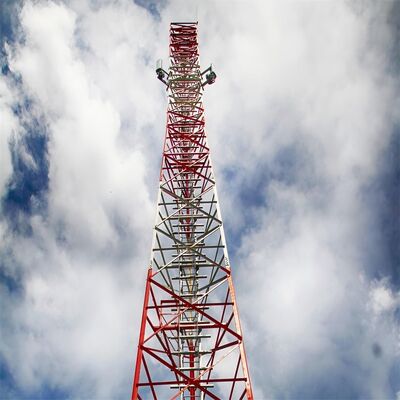

10 16 22 28M Hafif 3 Ayaklı Açısal Çelik Galvanizli Kendinden Destekli Dış Mekan 5G 4G Wifi Kırsal Telekom Kulesi

10 16 22 28M Hafif 3 Bacaklı Açılı Galvanizli Kendinden Destekli Dış Mekan 5G 4G Kırsal Telekom Kulesi

3 bacaklı açılı çelik kule iletişim ekipmanları imalatı teknik alanına, özellikle üçgen kablosuz iletişim kulesi ile ilgili olup, kule gövdesi, paratoner, kule gövdesi üçgen kule gövdesi bindirmesiyle oluşur, kule gövdesinin kule ayağı yere sabitlenir, paratoner kule gövdesinin tepesinden dışarı doğru uzanır, kule gövdesi eşit eğimli veya tek seferlik değişken eğimli kule gövdesi bindirmesidir, kule gövdesi kesiti açılı çeliktir, travers çevre yapısı eşkenar üçgendir, kule gövdesinde yukarıdan aşağıya doğru sıralanmış çok sayıda çalışma platformu bulunur. Faydalı model, üçgen kablosuz iletişim kulesinin güvenlik ve güvenilirlik avantajlarına ve basit yapıya sahip olduğunu ortaya koymaktadır.
Ürün Açıklaması

3 bacaklı açılı çelik kule gövdesi nedir?

3 bacaklı açılı çelik kulenin gövdesi, kulenin ana yük taşıyan yapısıdır ve üçgen (piramit benzeri) bir konfigürasyon ile karakterize edilir. Üstte birbirine bağlı üç dikey çelik bacaktan (veya sütundan) oluşur ve yükseklik boyunca bacaları birbirine bağlayan ek açılı çelik bağlantı elemanları bulunur. Tipik olarak galvanizli çelik profillerden imal edilen gövde, hem dikey yükleri (örneğin, antenlerin, ekipmanın ve kulenin kendi ağırlığı) hem de yatay yükleri (örneğin, rüzgar, kar veya sismik kuvvetler) verimli bir şekilde karşılamak üzere tasarlanmıştır. Açılı tasarımı ve üçgen çerçevesi, zorlu çevresel koşullarda bile olağanüstü stabilite sağlarken, galvanizli çelik korozyon direncini ve uzun süreli dayanıklılığı garanti eder. Gövde, iletişim, enerji iletimi veya gözetim ekipmanlarının montajı için birincil destek yapısı olarak hizmet eder.

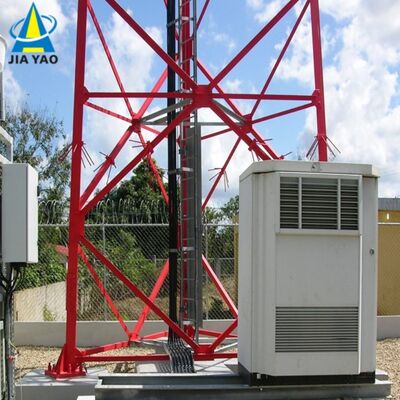

3 bacaklı açılı çelik kule ayağı nedir?

3 bacaklı açılı çelik kulenin "ayağı", her bir dikey bacanın zemine bağlanan taban kısmını ifade eder. Kulenin ve yüklerinin (ekipman, rüzgar vb.) tüm ağırlığını alttaki temele aktarmaktan sorumlu kritik bir bileşendir ve yapının yere güvenli bir şekilde sabitlenmesini sağlar. Ayaklar tipik olarak beton veya güçlendirilmiş temele sağlam bir şekilde bağlanan bağlantı plakaları, cıvatalar veya ankraj noktaları ile tasarlanır. Kule gövdesiyle tutarlı yüksek mukavemetli galvanizli çelikten imal edilen ayaklar, kulenin kaymasını veya devrilmesini önlemek için kesme, çekme ve basma kuvvetlerine dayanacak şekilde tasarlanmıştır. Tasarımları, maksimum stabilite için temel ile uyumluluğu sağlayarak, sahanın jeolojik koşullarına göre uyarlanır.

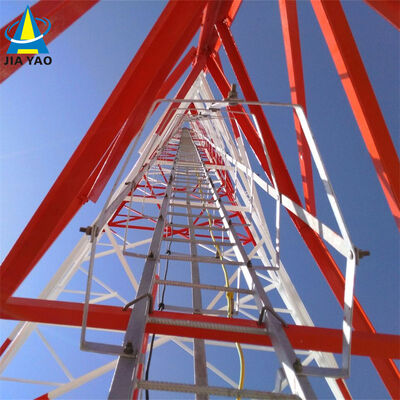

3 bacaklı açılı çelik kulenin merdiveni ve kablo tepsisi nedir?

• Merdiven: Kulenin tepesine (veya ara platformlara) kurulum, bakım veya inceleme için tırmanmak üzere işçilere güvenli bir yol sağlayan, kule gövdesi boyunca monte edilmiş bir güvenlik erişim bileşenidir. Merdivenler, korozyon direnci ve mukavemet için tipik olarak galvanizli çelikten yapılır ve rahat tırmanma için standart aralıklarla basamakları bulunur. İşçileri düşmelerden korumak için el rayları, düşüş durdurma sistemleri veya kafes muhafazaları gibi güvenlik özelliklerini içerebilirler.
• Kablo Tepsisi: Kulenin tabanından tepedeki ekipmana kadar uzanan kabloları (örneğin, iletişim kabloları, güç kabloları veya sinyal telleri) düzenlemek, desteklemek ve korumak için tasarlanmış, kule gövdesine monte edilmiş yapısal bir kanal veya tepsi. Kablo tepsileri, kabloları düzenli tutar, çevresel faktörlerden (rüzgar, yağmur, UV radyasyonu) kaynaklanan dolaşmayı veya hasarı önler ve bakım için kolay erişim sağlar. Diğer kule bileşenleri gibi, dayanıklılıklarını ve kulenin korozyona dayanıklı tasarımıyla uyumluluğunu sağlamak için genellikle galvanizli çelikten yapılırlar. Birlikte, merdiven ve kablo tepsisi, güvenli erişim ve verimli kablo yönetimi sağlayarak kulenin işlevselliğini artırır.

3 bacaklı açılı çelik kule nasıl kurulur?

3 bacaklı açılı çelik kulenin kurulumu sistematik, güvenliğe odaklı bir süreç izler:

1. Saha Etüdü ve Temel Hazırlığı: İlk olarak, en uygun konumu belirlemek, jeolojik koşulları değerlendirmek ve potansiyel çevresel veya yapısal kısıtlamaları (örneğin, rüzgar hızları, sismik aktivite) belirlemek için ayrıntılı bir saha etüdü yapılır. Ardından, kulenin ağırlığı ve yük gereksinimlerine göre uyarlanmış sağlam bir temel (tipik olarak beton veya güçlendirilmiş beton) inşa edilir. Temel, kulenin ayaklarını desteklemek için düz ve yere güvenli bir şekilde sabitlenmiş olmalıdır.
2. Kule Bileşen Montajı: Önceden üretilmiş bileşenler (çelik ayaklar, bağlantı elemanları, merdiven, kablo tepsisi) sahaya taşınır. Üçgen kule gövdesi sahada monte edilir: üç ayak hizalanır, piramit yapısını oluşturmak için açılı bağlantı elemanları takılır ve montaj sırasında merdiven ve kablo tepsisi gibi yardımcı bileşenler monte edilir.
3. Kule Dikimi: Monte edilmiş kuleyi (veya daha uzun kuleler için bölümlerini) dikey konuma getirmek için vinçler veya özel kaldırma ekipmanları kullanılır. Kulenin ayaklarını temeldeki ankraj noktalarıyla dikkatlice hizalayın ve kuleyi yerine sabitlemek için cıvatalar veya ankrajlar kullanarak sabitleyin.
4. Ekipman Kurulumu: İstenen ekipman (örneğin, antenler, mikrodalga antenleri, enerji iletim hatları) kulenin üst platformuna veya belirlenmiş montaj noktalarına monte edilir. Kabloları önceden monte edilmiş kablo tepsisinden geçirerek ekipmanı tabana bağlayın.
5. Kalite Kontrol ve Güvenlik Kontrolleri: Kulenin yapısal bütünlüğünü (örneğin, cıvataların sıkılığı, bileşenlerin hizalanması, korozyon direnci) doğrulamak için sıkı kalite denetimleri yapılır. Endüstri standartlarına uyumu sağlamak için kurulum boyunca güvenlik protokolleri (örneğin, işçiler için düşüş koruması, ekipman yük testleri) uygulanır. Son kontroller, kulenin stabil olduğunu, ekipmanın doğru monte edildiğini ve tüm sistemlerin amaçlandığı gibi çalıştığını doğrular.

Galvanizli açılı çelik kule testleri.

Galvanizleme, açılı çelik kuleler (3 bacaklı açılı çelik kuleler gibi) için kritik bir işlemdir, çünkü korozyon direnci sağlar ve yapının dış mekan, zorlu ortamlarda (örneğin, rüzgar, yağmur, nem ve endüstriyel kirleticilere maruz kalma) hizmet ömrünü uzatır. Galvanizli kaplamanın kalite standartlarını karşıladığından ve amaçlandığı gibi performans gösterdiğinden emin olmak için bir dizi titiz test prosedürü yürütülür. Aşağıda, açılı çelik kuleler için galvanizleme testlerinin ayrıntılı bir genel bakışı bulunmaktadır:

1. Galvanizleme Testlerinin Temel Amaçları

Testlerin birincil hedefleri şunları doğrulamaktır:

Yeterli kaplama kalınlığı (uzun süreli korozyon koruması sağlamak için).

Çinko kaplamanın tekdüzeliği ve yapışması (soyulmayı veya pul pul dökülmeyi önlemek için).

Kusurlardan arınmışlık (örneğin, çatlaklar, çukurlar, çıplak noktalar veya aşırı çinko birikimi).

Korozyon direnci (kaplamanın çevresel bozulmaya dayanabileceğini doğrulamak için).

2. Galvanizli Açılı Çelik Kuleler İçin Anahtar Test Yöntemleri

Testler tipik olarak iki aşamada gerçekleştirilir: fabrika galvanizlemesinden sonra (ayaklar, bağlantı elemanları veya merdiven basamakları gibi bireysel bileşenler üzerinde) ve kurulum sonrası (monte edilmiş kule üzerinde nokta kontrolleri). En yaygın yöntemler şunları içerir:

A. Kaplama Kalınlığı Ölçümü

Çinko kaplama kalınlığı doğrudan korozyon direncini etkiler - çok ince bir tabaka erken arızalanır, aşırı kalınlık ise kırılganlığa veya bileşenlerin uyumsuzluğuna neden olabilir.

Test Standartları: ASTM A123 (yapısal çeliklerin sıcak daldırma galvanizlemesi için) veya ISO 1461 (demir ve çelik eşyalar üzerindeki sıcak daldırma galvanizli kaplamalar için) gibi uluslararası standartlara uygundur.

Test Araçları:

Manyetik Kalınlık Ölçer: En yaygın kullanılan tahribatsız yöntemdir. Manyetik bir prob ile çelik alt tabaka arasındaki mesafeyi ölçer ve kaplama kalınlığını hesaplar. Her bileşenin her metrekaresi için birden çok noktada (örneğin, metrekare başına 3-5 nokta) ölçümler alınır, yüksek gerilimli alanlara (örneğin, bacak eklemleri, cıvata delikleri) ve kaplanması zor bölgelere odaklanılır.

Mikrometre (Tahribatlı): Doğrulama için, bileşenin küçük bir bölümü kesilebilir ve kaplama kalınlığı mikrometre ile doğrudan ölçülür (yalnızca numune testleri için kullanılır, bitmiş parçalar için değil).

Kabul Kriterleri: Yapısal çelik bileşenler için tipik minimum kalınlık 85-120 µm (mikrometre) arasında değişir, çeliğin kalınlığına ve uygulamasına bağlı olarak (örneğin, kıyı veya endüstriyel bölgelerdeki kuleler daha kalın kaplamalar gerektirebilir).

B. Yapışma Testi (Bağ Dayanımı)

Çinko kaplama ile çelik alt tabaka arasındaki güçlü bir bağ, nakliye, kurulum veya mekanik strese (örneğin, rüzgar kaynaklı titreşim) maruz kalma sırasında soyulmayı önler.

Bükme Testi: Galvanizli çelik numunesi (örneğin, açılı çelik bir bölümü) 180° mandrel (çeliğin kalınlığına eşit çapta) etrafında bükülür. Bükmeden sonra, kaplama çatlaklar, soyulmalar veya çelikten ayrılmalar açısından incelenir. Görünür bir ayrılma kabul edilemez.

Çekiç Testi: Ağırlıklı bir çekiç (tipik olarak 0.5-1 kg) kaplamaya birden çok noktadan kuvvetlice vurulur. Kaplama yontulmamalı, soyulmamalı veya kalkmamalıdır - yalnızca küçük çöküntüler (çelik alt tabakayı açığa çıkarmadan) izin verilir.

Bıçak Testi: Keskin, tırtıksız bir bıçak, kaplamada bir çapraz kesik (ızgara deseni) yapmak için kullanılır. Kesimin üzerine yapışkan bant yapıştırılır ve hızla soyulur; minimum kaplama çıkarılmasına (varsa) izin verilir.

C. Görsel ve Yüzey Kusuru İncelemesi

Görsel inceleme, kaplama bütünlüğünü tehlikeye atan bariz kusurları tespit eder.

Prosedür: Her galvanizli bileşeni (ve monte edilmiş kuleyi) çıplak gözle veya büyüteçle (10x büyütme) şunlar açısından inceleyin:

Çıplak noktalar (açığa çıkmış çelik), çukurlar veya iğne delikleri.

Çatlaklar, kabarcıklar veya düzensiz çinko birikimi (örneğin, uygunsuz galvanizlemeden kaynaklanan "akıntılar" veya "damlalar").

Kirlilik (örneğin, kaplama altında yağ, kir veya oksit tabakaları).

Kabul Kriterleri: Çıplak çelik görünmemelidir; bileşen uyumunu veya yapısal performansı etkilemediği sürece küçük yüzey düzensizlikleri (örneğin, küçük çinko nodülleri) kabul edilebilir.

D. Korozyon Direnci Testi

Bu, kaplamanın zamanla paslanmaya ve bozulmaya karşı direncini doğrular.

Tuz Spreyi (Sis) Testi: Yaygın bir hızlandırılmış korozyon testidir (ASTM B117 veya ISO 9227'ye göre). Galvanizli numuneler, kontrollü sıcaklıkta (35°C) sürekli bir %5 sodyum klorür (tuzlu su) sisi püskürtülen bir odaya yerleştirilir. Numuneler periyodik olarak (örneğin, 24, 48, 100 veya 500 saat sonra) kırmızı pas (çelik korozyonu) veya beyaz pas (çinko oksidasyonu) belirtileri açısından incelenir.

Kabul: Yapısal kuleler için, kaplama, uygulanan ortama bağlı olarak minimum 100-500 saat boyunca kırmızı paslanmaya karşı dayanıklı olmalıdır. Beyaz pas (geçici bir çinko oksit tabakası) normaldir ve arıza anlamına gelmez, ancak aşırı yayılmamalıdır.

Saha Maruz Kalma Testi: Uzun vadeli testler, numune bileşenlerinin kulenin amaçlanan ortamına (örneğin, kıyı, çöl veya endüstriyel alanlar) kurulmasını ve aylar veya yıllar boyunca korozyonun izlenmesini içerir. Bu, gerçek dünya performansını doğrular.

E. Kimyasal Bileşim Analizi (İsteğe Bağlı)

Çinko kaplamanın saflık standartlarını karşıladığından emin olmak için galvanizleme banyosu veya kaplama numuneleri üzerinde kimyasal analiz yapılabilir.

Test Yöntemi: Atomik absorpsiyon spektroskopisi (AAS) veya X-ışını floresansı (XRF) ile çinko içeriğini (sıcak daldırma galvanizleme için tipik olarak %98 saf çinko) ölçmek ve kaplama kalitesini azaltabilecek safsızlıkları (örneğin, kurşun, demir) tespit etmek.

3. Test Standartları ve Uyumluluk

Açılı çelik kuleler için galvanizleme testleri, tutarlılık ve güvenilirlik sağlamak için endüstriye özgü standartlara uymalıdır:

ASTM Standartları: ASTM A123 (sıcak daldırma galvanizleme), ASTM B117 (tuz spreyi testi), ASTM A817 (enerji iletim kuleleri için galvanizli çelik).

ISO Standartları: ISO 1461 (galvanizli kaplamalar), ISO 9227 (tuz spreyi testi).

Yerel/Endüstriye Özgü Standartlar: Telekomünikasyon veya enerji iletim kuleleri için, düzenleyici kurumlar (örneğin, enerji altyapısı için IEEE, telekom kuleleri için ITU) veya proje spesifikasyonları tarafından ek gereksinimler belirlenebilir.

4. Kurulum Sonrası Testler

Kule monte edilip kurulduktan sonra, galvanizli kaplamanın nakliye, kaldırma veya montaj sırasında zarar görmediğini doğrulamak için nokta kontrolleri yapılır:

Kritik ek yerlerinde (örneğin, ayak-temel bağlantıları, merdiven bağlantıları) kaplama kalınlığını yeniden ölçün.

Çelik alt tabakayı açığa çıkarmış olabilecek çizikleri, ezikleri veya aşınmaları inceleyin (hasar küçükse çinko açısından zengin boya ile rötuş yapın).

Cıvata deliklerinin ve bağlantı noktalarının (aşınma oranı yüksek alanlar) yeterli kaplama kalınlığını koruduğunu doğrulayın.

Özet

Açılı çelik kuleler için galvanizleme testi, kalınlık, yapışma, yüzey kalitesi ve korozyon direncine odaklanan kapsamlı bir süreçtir. Sıkı standartlara uyularak ve hem fabrika hem de saha testleri gerçekleştirilerek, çinko kaplamanın bütünlüğü sağlanır, bu da kulenin zorlu çevresel koşullara dayanmasını ve telekomünikasyon, enerji iletimi ve diğer altyapı uygulamalarında uzun vadeli güvenilirlik sunmasını sağlar.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Paketleme ve Nakliye

​

İşbirliği Müşterileri

​​

Sertifikalar

​

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Özelleştirilmiş ürün tipleri ve avantajları

Kendinden Destekli Kule 
Kendinden destekli kule genellikle 3 veya 4 bacaklı kuledir ve malzemesi çelik boru veya açılı çeliktir. Bağlantı açısından, boru kule flanş ile, açılı çelik kule ise somun ve cıvatalarla bağlanır. 
Özellikler: 
1. Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci. 
2. Arazi kaynağını korur, uygun konum. 
Uygun nakliye ve kurulum. 

Boru Çelik Kule
Boru kule, çelik borulardan yapılmış bir kule sütununa ve üçgen şeklinde bir kule gövdesi bölümüne sahip kendinden destekli yüksek bir çelik yapıyı ifade eder. Ana özellikleri, üç boru kule sütununun çelik borulardan yapılmış olması ve kule gövdesi bölümünün üçgen şeklinde olmasıdır, bu da açılı çelikten farklı bir yüksek çelik yapıdır.

Monopol Kule

Monopol kule, güzel görünümü, 9 ila 18 metrekarelik küçük bir alanı kaplaması, uygun maliyetli olması ve inşaatın çoğunluğu tarafından benimsenmesiyle yaygın olarak kullanılan bir türdür. Kule gövdesi daha makul bir kesit benimser, bu da yüksek mukavemetli cıvata veya bindirme (kaydırmalı bağlantı) ile bağlanır. Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha koşullarına uyum sağlayabilir.

Gergi Kule 
Gergi kulenin yeni bir görünümü vardır ve en büyük özelliği çelik gergi telinin kullanılmasıyla güçlendirilmesidir. Gergi kule, ekonomik ve pratik bir iletişim kulesi türüdür. Diğerlerine göre daha hafif ve daha ucuzdur. Geniş coğrafi alanlar için çok uygundur. 

Gözetleme Kulesi
Gözetleme kulesi, çevreyi gözlemlemek için kullanılan çok fonksiyonlu bir yapıdır ve birçok alanda önemli bir rol oynar. Tasarımı, doğal çevre ile uyum ve bütünlük vurgular ve mimari tarzı genellikle çevredeki çevre ile uyumludur. Gözetleme kuleleri genellikle kule gövdeleri, platformlar, kuleler ve merdivenlerden oluşur, kompakt ve dayanıklı yapılarla.

Kamuflajlı Ağaç Kulesi
Kamuflajlı Ağaç Kulesi, Biyonik ağaç kulesinin yapay ağaçlarından biridir, tabanı gerçek bir ağaç gibidir, titiz tasarımla birleştiğinde, turistik alanlardaki, parklardaki ve meydanlardaki gerçek ağaçların arasına yerleştirildiğinde doğanın bir parçası olacaktır. 
Özellikler: 
1. Zarif yapı ve muhteşem görünüm. 
2. Güçlü yapısal stabilite ve uzun çalışma ömrü. 
3. Küçük alan kaplaması ve büyük ekonomik etki.
