11 17 23 29M Hafif Hizmet 3 Ayaklı Açısal Çelik Galvanizli Dış Mekan 5G 4G Uydu Düşük Yük Telekom Anten Kulesi

11 17 23 29M Hafif Hizmet 3 Bacaklı Açılı Çelik Galvanizli Dış Mekan 5G 4G Uydu Düşük Yük Telekom Anten Kulesi

3 bacaklı açılı çelik kule iletişim ekipmanları imalatı teknik alanına aittir, özellikle üçgen kablosuz iletişim kulesi ile ilgilidir, kule gövdesi, paratoner içerir, kule gövdesi üçgen kule gövdesi bindirmesi ile oluşur, kule gövdesinin kule ayağı yere sabitlenmiştir, paratoner kule gövdesi tepesinden dışarı uzanır, kule gövdesi eşit eğimli veya tek seferlik değişken eğimli kule gövdesi bindirmesidir, kule gövdesi kesiti açılı çeliktir, travers çevre yapısı eşkenar üçgendir, kule gövdesi yukarıdan aşağıya doğru sıralanmış çok sayıda çalışma platformu ile donatılmıştır. Faydalı model, güvenlik ve güvenilirliğe sahip üçgen kablosuz iletişim kulesini ve basit yapıyı ortaya koymaktadır.
Ürün Açıklaması

3 bacaklı açılı çelik kule gövdesi nedir?

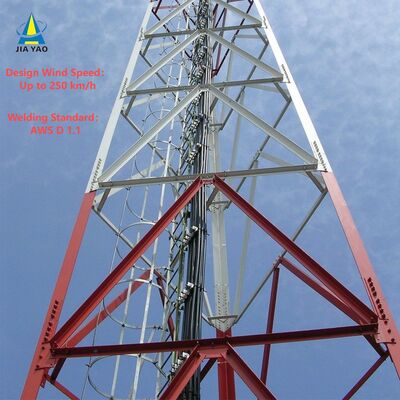

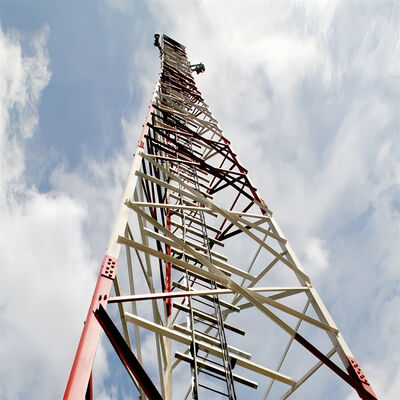

3 bacaklı açılı çelik kulenin gövdesi, kulenin temel yük taşıyan yapısıdır ve üçgen (piramit benzeri) bir konfigürasyon ile karakterize edilir. Üstte birbirine bağlı üç dikey çelik bacak (veya kolon) ve yükseklik boyunca bacakları birbirine bağlayan ek açılı çelik bağlantı elemanlarından oluşur. Tipik olarak galvanizli çelik profillerden imal edilen gövde, hem dikey yükleri (örn. antenlerin, ekipmanın ve kulenin kendi ağırlığı) hem de yatay yükleri (örn. rüzgar, kar veya sismik kuvvetler) verimli bir şekilde karşılamak üzere tasarlanmıştır. Açılı tasarımı ve üçgen çerçevesi, zorlu çevresel koşullarda bile olağanüstü stabilite sağlarken, galvanizli çelik korozyon direncini ve uzun süreli dayanıklılığı garanti eder. Gövde, iletişim, enerji iletimi veya gözetim ekipmanlarının montajı için birincil destek yapısı olarak hizmet eder.

3 bacaklı açılı çelik kule ayağı nedir?

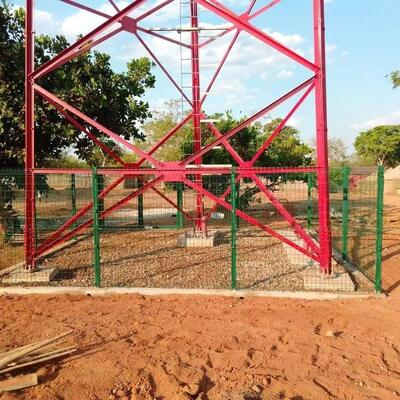

3 bacaklı açılı çelik kulenin "ayağı", her bir dikey bacağın kulenin temeliyle arayüz oluşturan taban kısmını ifade eder. Kulenin ve yüklerinin (ekipman, rüzgar vb.) tüm ağırlığını alttaki temele aktarmaktan sorumlu kritik bir bileşendir ve yapının yere güvenli bir şekilde sabitlenmesini sağlar. Ayaklar tipik olarak beton veya güçlendirilmiş temele sıkıca bağlanan bağlantı plakaları, cıvatalar veya ankraj noktaları ile tasarlanır. Kule gövdesiyle tutarlı yüksek mukavemetli galvanizli çelikten yapılmış ayaklar, kulenin kaymasını veya devrilmesini önlemek için kesme, çekme ve basınç kuvvetlerine dayanacak şekilde tasarlanmıştır. Tasarımları, maksimum stabilite için temel ile uyumluluğu sağlayarak, sahanın jeolojik koşullarına göre uyarlanmıştır.

3 bacaklı açılı çelik kulenin merdiveni ve kablo tepsisi nedir?

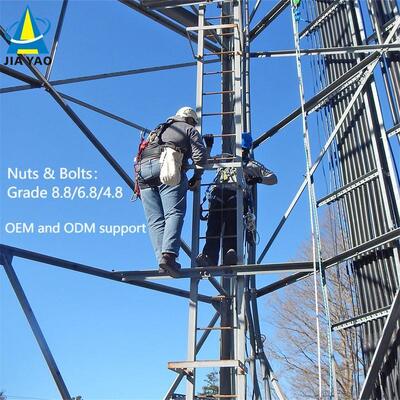

• Merdiven: Kule gövdesi boyunca monte edilen, montaj, bakım veya denetim için işçilerin tepeye (veya ara platformlara) tırmanması için güvenli bir yol sağlayan bir güvenlik erişim bileşenidir. Merdivenler, korozyon direnci ve mukavemet için tipik olarak galvanizli çelikten yapılır ve rahat tırmanma için standart aralıklarla basamakları bulunur. İşçileri düşmelerden korumak için el rayları, düşme önleyici sistemler veya kafes muhafazaları gibi güvenlik özelliklerini içerebilirler.
• Kablo Tepsisi: Kule gövdesine monte edilen, kulenin tabanı ile tepedeki ekipman arasında çalışan kabloları (örn. iletişim kabloları, güç kabloları veya sinyal telleri) düzenlemek, desteklemek ve korumak için tasarlanmış yapısal bir kanal veya tepsi. Kablo tepsileri, kabloları düzenli tutar, çevresel faktörlerden (rüzgar, yağmur, UV radyasyonu) kaynaklanan dolaşmayı veya hasarı önler ve bakım için kolay erişim sağlar. Diğer kule bileşenleri gibi, dayanıklılık ve kulenin korozyona dayanıklı tasarımıyla uyumluluğu sağlamak için genellikle galvanizli çelikten yapılırlar. Birlikte, merdiven ve kablo tepsisi, güvenli erişim ve verimli kablo yönetimi sağlayarak kulenin işlevselliğini artırır.

3 bacaklı açılı çelik kule nasıl kurulur?

3 bacaklı açılı çelik kulenin kurulumu sistematik, güvenliğe odaklı bir süreci takip eder:

1. Saha Anketi ve Temel Hazırlığı: İlk olarak, en uygun konumu belirlemek, jeolojik koşulları değerlendirmek ve potansiyel çevresel veya yapısal kısıtlamaları (örn. rüzgar hızları, sismik aktivite) belirlemek için ayrıntılı bir saha anketi yapın. Ardından, kulenin ağırlığı ve yük gereksinimlerine göre uyarlanmış sağlam bir temel (tipik olarak beton veya güçlendirilmiş beton) inşa edin. Temel, kulenin ayaklarını desteklemek için düz ve yere güvenli bir şekilde sabitlenmiş olmalıdır.

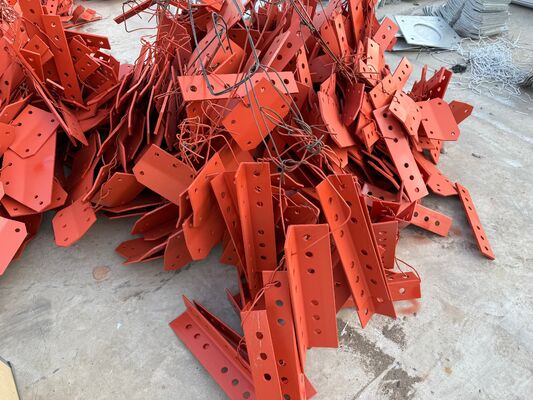

2. Kule Bileşen Montajı: Önceden üretilmiş bileşenleri (çelik bacaklar, bağlantı elemanları, merdiven, kablo tepsisi) sahaya taşıyın. Üçgen kule gövdesini sahada monte edin: üç bacağı hizalayın, piramit yapısını oluşturmak için açılı bağlantı elemanlarını takın ve montaj sırasında merdiven ve kablo tepsisi gibi yardımcı bileşenleri kurun.
3. Kule Dikimi: Monte edilmiş kuleyi (veya daha uzun kuleler için bölümlerini) dikey bir konuma getirmek için vinçler veya özel kaldırma ekipmanları kullanın. Kulenin ayaklarını temeldeki ankraj noktalarıyla dikkatlice hizalayın ve kulenin yerinde kilitlenmesi için cıvatalar veya ankrajlar kullanarak sabitleyin.

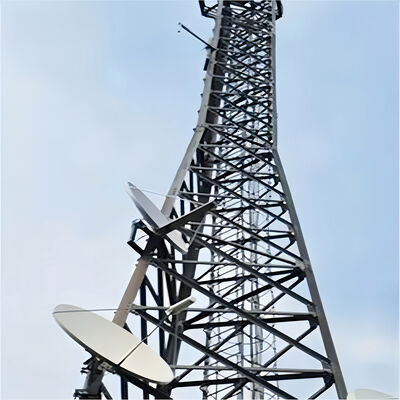

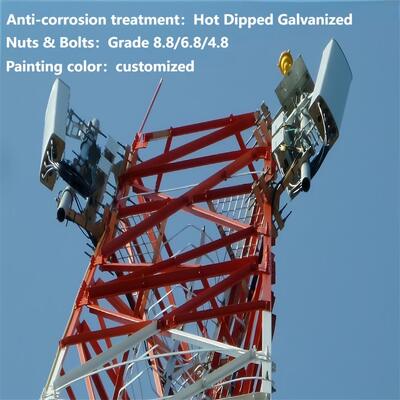

4. Ekipman Montajı: İstenen ekipmanı (örn. antenler, mikrodalga antenler, güç iletim hatları) kulenin üst platformuna veya belirlenmiş montaj noktalarına monte edin. Kabloları önceden monte edilmiş kablo tepsisinden geçirin ve ekipmanı tabana bağlayın.
5. Kalite Kontrol ve Güvenlik Kontrolleri: Kulenin yapısal bütünlüğünü (örn. cıvataların sıkılığı, bileşenlerin hizalanması, korozyon direnci) doğrulamak için sıkı kalite denetimleri yapın. Endüstri standartlarına uyumu sağlamak için kurulum boyunca güvenlik protokolleri uygulayın (örn. işçiler için düşme koruması, ekipman yük testi). Son kontroller, kulenin stabil olduğunu, ekipmanın doğru monte edildiğini ve tüm sistemlerin amaçlandığı gibi çalıştığını doğrular.

Açılı çelik kule testinin galvanizlenmesi.

Galvanizleme, açılı çelik kuleler (3 bacaklı açılı çelik kuleler gibi) için kritik bir işlemdir, çünkü korozyon direnci sağlar ve yapının dış mekan, zorlu ortamlarda (örn. rüzgar, yağmur, nem ve endüstriyel kirleticilere maruz kalma) hizmet ömrünü uzatır. Galvanizli kaplamanın kalite standartlarını karşıladığından ve amaçlandığı gibi performans gösterdiğinden emin olmak için bir dizi titiz test prosedürü yürütülür. Aşağıda, açılı çelik kuleler için galvanizleme testinin ayrıntılı bir genel bakışı bulunmaktadır:

1. Galvanizleme Testinin Temel Amaçları

Testin temel hedefleri şunları doğrulamaktır:

Yeterli kaplama kalınlığı (uzun süreli korozyon koruması sağlamak için).

Çinko kaplamanın tekdüzeliği ve yapışması (soyulmayı veya pul pul dökülmeyi önlemek için).

Kusurlardan arınmışlık (örn. çatlaklar, çukurlar, çıplak noktalar veya aşırı çinko birikimi).

Korozyon direnci (kaplamanın çevresel bozulmaya dayanabileceğini doğrulamak için).

2. Galvanizli Açılı Çelik Kuleler İçin Anahtar Test Yöntemleri

Testler tipik olarak iki aşamada gerçekleştirilir: fabrika galvanizlemesinden sonra (bacaklar, bağlantı elemanları veya merdiven basamakları gibi bireysel bileşenler üzerinde) ve kurulum sonrası (monte edilmiş kule üzerinde nokta kontrolleri). En yaygın yöntemler şunları içerir:

A. Kaplama Kalınlığı Ölçümü

Çinko kaplama kalınlığı doğrudan korozyon direncini etkiler - çok ince bir tabaka erken arızalanır, aşırı kalınlık ise kırılganlığa veya bileşenlerin uyumsuzluğuna neden olabilir.

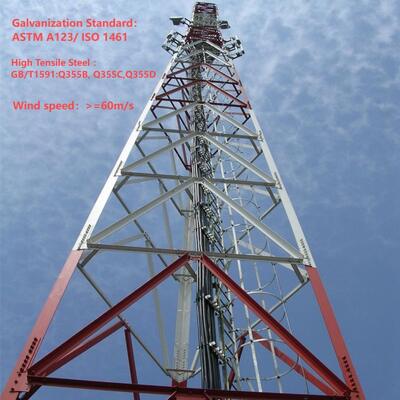

Test Standartları: ASTM A123 (yapısal çelik için sıcak daldırma galvanizleme) veya ISO 1461 (demir ve çelik eşyalar için sıcak daldırma galvanizli kaplamalar) gibi uluslararası standartlara uygundur.

Test Araçları:

Manyetik Kalınlık Ölçer: En yaygın kullanılan tahribatsız yöntemdir. Manyetik bir prob ile çelik alt tabaka arasındaki mesafeyi ölçerek kaplama kalınlığını hesaplar. Yüksek gerilimli alanlara (örn. bacak eklemleri, cıvata delikleri) ve kaplanması zor bölgelere odaklanarak her bileşen üzerinde birden çok noktada (örn. metrekare başına 3-5 nokta) ölçümler alınır.

Mikrometre (Tahribatlı): Doğrulama için bileşenin küçük bir bölümü kesilebilir ve kaplama kalınlığı mikrometre ile doğrudan ölçülür (yalnızca numune testleri için kullanılır, bitmiş parçalar için değil).

Kabul Kriterleri: Yapısal çelik bileşenler için tipik minimum kalınlık 85-120 µm (mikrometre) aralığındadır, çeliğin kalınlığına ve uygulamasına bağlı olarak (örn. kıyı veya endüstriyel bölgelerdeki kuleler daha kalın kaplamalar gerektirebilir).

B. Yapışma Testi (Bağ Dayanımı)

Çinko kaplama ile çelik alt tabaka arasındaki güçlü bir bağ, nakliye, montaj veya mekanik strese (örn. rüzgar kaynaklı titreşim) maruz kalma sırasında soyulmayı önler.

Bükme Testi: Galvanizli çelik numunesi (örn. açılı çelik bir bölüm) 180° bükülerek bir mandrele (çeliğin kalınlığına eşit çapta) sarılır. Bükmeden sonra, kaplama çatlaklar, soyulmalar veya çelikten ayrılmalar açısından incelenir. Görünür bir ayrılma kabul edilemez.

Çekiç Testi: Ağırlıklı bir çekiç (tipik olarak 0.5-1 kg) kaplamaya birden çok noktadan sağlam bir şekilde vurulur. Kaplama yontulmamalı, soyulmamalı veya kalkmamalıdır - yalnızca çelik alt tabakayı açığa çıkarmayan küçük çöküntüler kabul edilebilir.

Bıçak Testi: Keskin, tırtıksız bir bıçak, kaplamada bir haç kesiği (ızgara deseni) yapmak için kullanılır. Kesimin üzerine yapışkan bant yapıştırılır ve hızla soyulur; minimum kaplama çıkarılması (varsa) izin verilir.

C. Görsel ve Yüzey Kusuru Denetimi

Görsel denetim, kaplama bütünlüğünü tehlikeye atan bariz kusurları belirler.

Prosedür: Her galvanizli bileşeni (ve monte edilmiş kuleyi) çıplak gözle veya bir büyüteçle (10x büyütme) aşağıdaki durumlar için inceleyin:

Çıplak noktalar (açığa çıkmış çelik), çukurlar veya iğne delikleri.

Çatlaklar, kabarcıklar veya düzensiz çinko birikimi (örn. uygunsuz galvanizlemeden kaynaklanan "akıntılar" veya "damlalar").

Kirlilik (örn. kaplama altındaki yağ, kir veya oksit tabakaları).

Kabul Kriterleri: Çıplak çelik görünmemelidir; bileşen uyumunu veya yapısal performansı etkilemediği sürece küçük yüzey düzensizlikleri (örn. küçük çinko nodülleri) kabul edilebilir.

D. Korozyon Direnci Testi

Bu, kaplamanın zamanla paslanma ve bozulmaya karşı direncini doğrular.

Tuz Spreyi (Sis) Testi: Yaygın bir hızlandırılmış korozyon testi (ASTM B117 veya ISO 9227'ye göre). Galvanizli numuneler, kontrollü sıcaklıkta (35°C) sürekli bir %5 sodyum klorür (tuzlu su) sisi püskürtülen bir odaya yerleştirilir. Numuneler, kırmızı pas (çelik korozyonu) veya beyaz pas (çinko oksidasyonu) belirtileri açısından periyodik olarak (örn. 24, 48, 100 veya 500 saat sonra) incelenir.

Kabul: Yapısal kuleler için, kaplama, uygulama ortamına bağlı olarak minimum 100-500 saat boyunca kırmızı paslanmaya karşı dayanıklı olmalıdır. Beyaz pas (geçici bir çinko oksit tabakası) normaldir ve arıza anlamına gelmez, ancak aşırı yayılmamalıdır.

Saha Maruz Kalma Testi: Uzun vadeli testler, numune bileşenlerinin kulenin amaçlanan ortamına (örn. kıyı, çöl veya endüstriyel alanlar) kurulmasını ve aylar veya yıllar boyunca korozyonun izlenmesini içerir. Bu, gerçek dünya performansını doğrular.

E. Kimyasal Bileşim Analizi (İsteğe Bağlı)

Çinko kaplamanın saflık standartlarını karşıladığından emin olmak için, galvanizleme banyosu veya kaplama numuneleri üzerinde kimyasal analiz yapılabilir.

Test Yöntemi: Atomik absorpsiyon spektroskopisi (AAS) veya X-ışını floresansı (XRF) ile çinko içeriğini (sıcak daldırma galvanizleme için tipik olarak ≥%98 saf çinko) ölçmek ve kaplama kalitesini azaltabilecek safsızlıkları (örn. kurşun, demir) tespit etmek.

3. Test Standartları ve Uyumluluk

Açılı çelik kuleler için galvanizleme testleri, tutarlılık ve güvenilirlik sağlamak için endüstriye özgü standartlara uymalıdır:

ASTM Standartları: ASTM A123 (sıcak daldırma galvanizleme), ASTM B117 (tuz spreyi testi), ASTM A817 (enerji iletim kuleleri için galvanizli çelik).

ISO Standartları: ISO 1461 (galvanizli kaplamalar), ISO 9227 (tuz spreyi testi).

Yerel/Endüstriye Özgü Standartlar: Telekomünikasyon veya enerji iletim kuleleri için, düzenleyici kurumlar (örn. IEEE enerji altyapısı için, ITU telekom kuleleri için) veya proje spesifikasyonları tarafından ek gereksinimler belirlenebilir.

4. Kurulum Sonrası Testler

Kule monte edilip kurulduktan sonra, galvanizli kaplamanın nakliye, kaldırma veya montaj sırasında zarar görmediğini doğrulamak için nokta kontrolleri yapılır:

Kritik ek yerlerinde (örn. bacak-temel bağlantıları, merdiven bağlantıları) kaplama kalınlığını yeniden ölçün.

Çelik alt tabakayı açığa çıkarmış olabilecek çizikleri, ezikleri veya aşınmaları inceleyin (hasar küçükse çinko açısından zengin boya ile rötuş yapın).

Cıvata deliklerinin ve bağlantı noktalarının (yüksek aşınma alanları) yeterli kaplama kalınlığını koruduğunu doğrulayın.

Özet

Açılı çelik kuleler için galvanizleme testi, kalınlık, yapışma, yüzey kalitesi ve korozyon direncine odaklanan kapsamlı bir süreçtir. Katı standartlara uyularak ve hem fabrika hem de saha testleri yapılarak, çinko kaplamanın bütünlüğü sağlanır, bu da kulenin zorlu çevresel koşullara dayanmasını ve telekomünikasyon, enerji iletimi ve diğer altyapı uygulamalarında uzun vadeli güvenilirlik sunmasını sağlar.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Paketleme ve Nakliye

​

İşbirliği Müşterileri

​​

Sertifikalar

​

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Özelleştirilmiş ürün tipleri ve avantajları

Kendi Kendine Destekli Kule 
Kendi kendine destekli kule genellikle 3 veya 4 bacaklı kuledir ve malzemesi çelik boru veya açılı çeliktir. Bağlantı açısından, boru kule flanş ile, açılı çelik kule ise somun ve cıvatalarla bağlanır. 
Özellikler: 
1. Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci. 
2. Arazi kaynağını korur, uygun konum. 
Uygun nakliye ve kurulum. 

Boru Çelik Kule
Boru kule, kule kolonunun çelik borulardan yapıldığı ve kule gövdesi kesitinin üçgen şeklinde olduğu kendi kendine destekli yüksek bir çelik yapıyı ifade eder. Ana özellikleri, üç boru kule kolonunun çelik borulardan yapılmış olması ve kule gövdesi kesitinin üçgen şeklinde olmasıdır, bu da açılı çelikten farklı bir yüksek çelik yapıdır.

Monopol Kule

Monopol kule, güzel görünümlü, 9 ila 18 metrekarelik küçük bir alan kaplayan, uygun maliyetli ve inşaatın çoğunluğu tarafından benimsenen yaygın bir türdür. Kule gövdesi daha makul bir kesit benimser, bu da yüksek mukavemetli cıvata veya bindirme (kaydırmalı bağlantı) ile bağlanır. Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha koşullarına uyum sağlayabilir.

Gergi Kule 
Gergi kule yenilikçi bir görünüme sahiptir ve en büyük özelliği çelik gergi telinin kullanılmasıyla güçlendirilmesidir. Gergi kule, ekonomik ve pratik bir iletişim kulesi türüdür. Diğerlerine göre daha hafif ve daha ucuzdur. Geniş coğrafi alanlar için çok uygundur. 

Gözetleme Kulesi
Nöbetçi kulesi, çevreyi gözlemlemek için kullanılan çok fonksiyonlu bir yapıdır ve birçok alanda önemli bir rol oynar. Tasarımı, doğal çevre ile uyum ve bütünlük vurgular ve mimari stil genellikle çevredeki çevre ile uyumludur. Gözetleme kuleleri genellikle kule gövdeleri, platformlar, kuleler ve merdivenlerden oluşur, kompakt ve dayanıklı yapılarla.

Kamuflajlı Ağaç Kule
Kamuflajlı Ağaç Kule, Biyonik ağaç kulesinin yapay ağaçlarından bir türüdür, tabanı gerçek bir ağaç gibidir, titiz tasarımla birleştiğinde, turistik alanlardaki, parklardaki ve meydanlardaki gerçek ağaçların arasına yerleştirildiğinde doğanın bir parçası olacaktır. 
Özellikler: 
1. Zarif yapı ve muhteşem görünüm. 
2. Güçlü yapısal stabilite ve uzun çalışma ömrü. 
3. Küçük alan kaplama ve büyük ekonomik etki.
