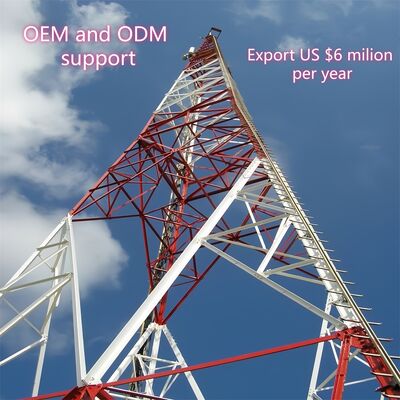

3 Bacaklı Açılı Çelik Kule Üçgen Kablosuz İletişim Kulesi ANSI TIA 222 Tasarım Kodu ve Yüksek Mukavemetli Çelik Malzemeler
3 bacaklı açılı çelik kule iletişim ekipmanları imalatı teknik alanına aittir, özellikle üçgen bir kablosuz iletişim kulesi ile ilgilidir, kule gövdesi, paratoner, kule gövdesi üçgen kule gövdesi bindirmesinden oluşur, kule gövdesinin kule ayağı yere sabitlenmiştir, paratoner kule gövdesinin tepesinden dışarı doğru uzanır, kule gövdesi eşit eğimli veya tek seferlik değişken eğimli kule gövdesi bindirmesidir, kule gövdesi kesiti açılı çeliktir, travers çevre yapısı eşkenar üçgendir, kule gövdesi yukarıdan aşağıya doğru sıralanmış çok sayıda çalışma platformu ile donatılmıştır. Faydalı model, üçgen bir kablosuz iletişim kulesinin güvenlik ve güvenilirlik avantajlarına ve basit yapıya sahip olduğunu ortaya koymaktadır.
Ürün Açıklaması
| Tasarım |
| 1. Tasarım Kodu |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Yapısal Çelik |
| 2. Sınıf |
Yumuşak Çelik |
Yüksek Mukavemetli Çelik |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Tasarım Rüzgar Hızı |
250 km/saate kadar |
| 4. İzin Verilen Sapma |
0.5 ~1.0 derece @ çalışma hızı |
| 5. Çekme Dayanımı (Mpa) |
360~510 |
470~630 |
| 6. Akma Dayanımı (t≤16mm) (Mpa) |
235 |
355 |
| 7. Uzama (%) |
20 |
24 |
| 8. Darbe Dayanımı KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Cıvatalar ve Somunlar |
| 9. Sınıf |
Sınıf 4.8, 6.8, 8.8 |
| 10. Mekanik Özellikler Standartları |
| 10.1 Cıvatalar |
ISO 898-1 |
| 10.2 Somunlar |
ISO 898-2 |
| 10.3 Pullar |
ISO 6507-1 |
| 11. Boyut Standartları |
| 11.1 Cıvatalar |
DIN7990, DIN931, DIN933 |
| 11.2 Somunlar |
ISO4032, ISO4034 |
| 11.3 Pullar |
DIN7989, DIN127B, ISO7091 |
| Kaynak |
| 12. Yöntem |
CO2 Gazaltı Ark Kaynağı ve Tozaltı Kaynağı(SAW) |
| 13. Standart |
AWS D1.1 |
| Galvanizleme |

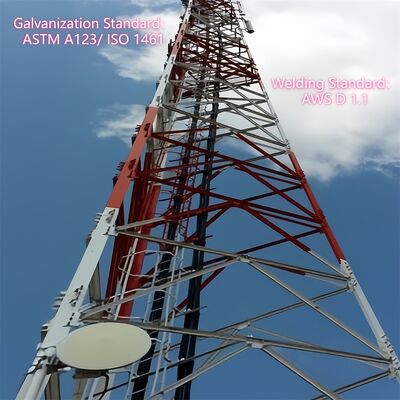

| 14. Çelik Profillerin Galvanizleme Standardı |
ISO 1461 veya ASTM A123 |
| 15. Cıvata ve Somunların Galvanizleme Standardı |
ISO 1461 veya ASTM A153 |

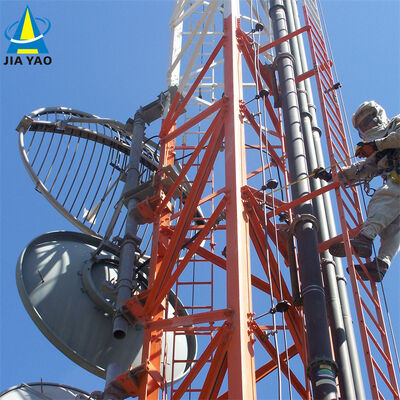

3 bacaklı açılı çelik kule gövdesi nedir?

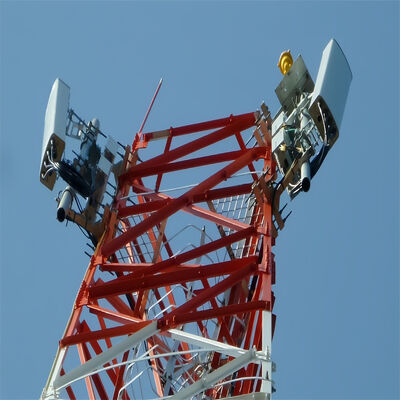

3 bacaklı açılı çelik kulenin gövdesi, kulenin ana yük taşıyan yapısıdır ve üçgen (piramit benzeri) bir konfigürasyon ile karakterize edilir. Üç dikey çelik bacak (veya kolon) üstte birbirine bağlanmış ve yükseklik boyunca bacakları birbirine bağlayan ek açılı çelik bağlantı elemanlarından oluşur. Tipik olarak galvanizli çelik profillerden imal edilen gövde, hem dikey yükleri (örneğin, antenlerin, ekipmanların ve kulenin kendi ağırlığı) hem de yatay yükleri (örneğin, rüzgar, kar veya sismik kuvvetler) verimli bir şekilde karşılamak üzere tasarlanmıştır. Açılı tasarımı ve üçgen çerçevesi, zorlu çevresel koşullarda bile olağanüstü stabilite sağlarken, galvanizli çelik korozyon direncini ve uzun vadeli dayanıklılığı garanti eder. Gövde, iletişim, enerji iletimi veya gözetim ekipmanlarının montajı için birincil destek yapısı olarak hizmet eder.

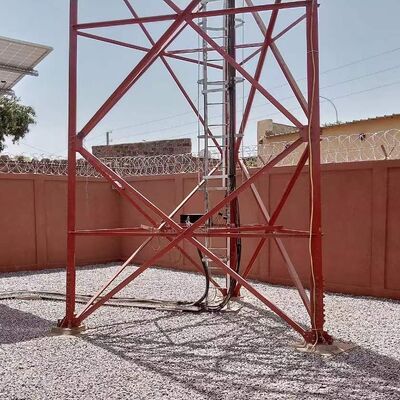

3 bacaklı açılı çelik kule ayağı nedir?
3 bacaklı açılı çelik kulenin "ayağı", her bir dikey bacağın kulenin temeliyle arayüz oluşturan taban kısmını ifade eder. Kulenin ve yüklerinin (ekipman, rüzgar vb.) tüm ağırlığını alttaki temele aktarmaktan sorumlu kritik bir bileşendir ve yapının yere güvenli bir şekilde sabitlenmesini sağlar. Ayaklar tipik olarak beton veya güçlendirilmiş temele sağlam bir şekilde bağlanan bağlantı plakaları, cıvatalar veya ankraj noktaları ile tasarlanır. Kulenin gövdesiyle tutarlı yüksek mukavemetli galvanizli çelikten yapılmış olan ayaklar, kulenin kaymasını veya devrilmesini önlemek için kesme, çekme ve basınç kuvvetlerine dayanacak şekilde tasarlanmıştır. Tasarımları, maksimum stabilite için temel ile uyumluluğu sağlayarak, sahanın jeolojik koşullarına göre uyarlanmıştır.

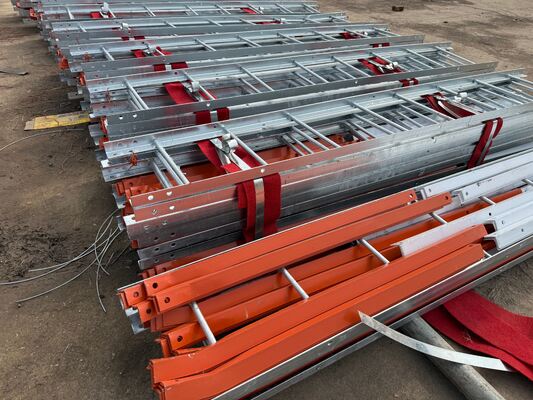

3 bacaklı açılı çelik kulenin merdiveni ve kablo tepsisi nedir?
- Merdiven: Kulenin tepesine (veya ara platformlara) kurulum, bakım veya denetim için tırmanmak üzere işçilere güvenli bir yol sağlayan, kule gövdesi boyunca monte edilmiş bir güvenlik erişim bileşenidir. Merdivenler, korozyon direnci ve mukavemet için tipik olarak galvanizli çelikten yapılmıştır ve rahat tırmanma için standart aralıklarla basamaklara sahiptir. İşçileri düşmelerden korumak için el rayları, düşme önleyici sistemler veya kafes muhafazaları gibi güvenlik özelliklerini içerebilirler.
- Kablo Tepsisi: Kulenin tabanı ile tepedeki ekipman arasında çalışan kabloları (örneğin, iletişim kabloları, güç kabloları veya sinyal telleri) düzenlemek, desteklemek ve korumak için tasarlanmış, kule gövdesine monte edilmiş yapısal bir kanal veya tepsi. Kablo tepsileri, kabloları düzenli tutar, çevresel faktörlerden (rüzgar, yağmur, UV radyasyonu) kaynaklanan dolaşmayı veya hasarı önler ve bakım için kolay erişim sağlar. Diğer kule bileşenleri gibi, dayanıklılık ve kulenin korozyona dayanıklı tasarımıyla uyumluluğu sağlamak için genellikle galvanizli çelikten yapılırlar. Birlikte, merdiven ve kablo tepsisi, güvenli erişim ve verimli kablo yönetimi sağlayarak kulenin işlevselliğini artırır.
3 bacaklı açılı çelik kule nasıl kurulur?
3 bacaklı açılı çelik kulenin kurulumu, sistematik, güvenliğe odaklı bir süreci takip eder:
- Saha Etüdü ve Temel Hazırlığı: İlk olarak, en uygun konumu belirlemek, jeolojik koşulları değerlendirmek ve potansiyel çevresel veya yapısal kısıtlamaları (örneğin, rüzgar hızları, sismik aktivite) belirlemek için ayrıntılı bir saha etüdü yapılır. Ardından, kulenin ağırlığı ve yük gereksinimlerine göre uyarlanmış sağlam bir temel (tipik olarak beton veya güçlendirilmiş beton) inşa edilir. Kulenin ayaklarını desteklemek için temel düz ve yere güvenli bir şekilde sabitlenmiş olmalıdır.

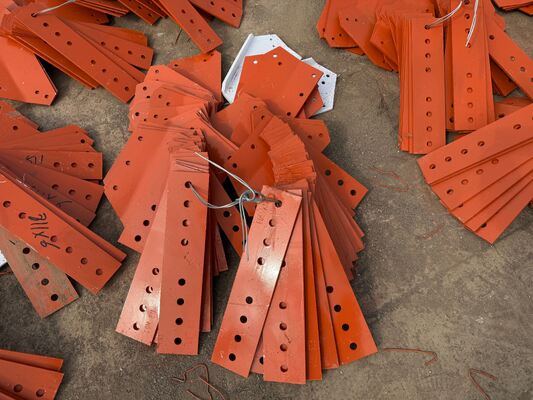

- Kule Bileşen Montajı: Önceden üretilmiş bileşenler (çelik bacaklar, bağlantı elemanları, merdiven, kablo tepsisi) sahaya taşınır. Üçgen kule gövdesi sahada monte edilir: üç bacak hizalanır, piramit yapısını oluşturmak için açılı bağlantı elemanları takılır ve montaj sırasında merdiven ve kablo tepsisi gibi yardımcı bileşenler monte edilir.
- Kule Dikimi: Monte edilmiş kuleyi (veya daha uzun kuleler için bölümlerini) dikey konuma getirmek için vinçler veya özel kaldırma ekipmanları kullanılır. Kulenin ayakları, temelin ankraj noktalarıyla dikkatlice hizalanır ve kuleyi yerine sabitlemek için cıvatalar veya ankrajlar kullanılarak sabitlenir.

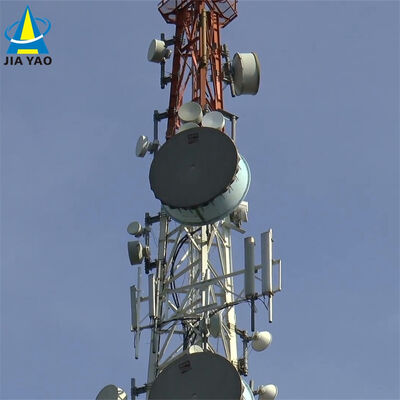

- Ekipman Montajı: İstenen ekipman (örneğin, antenler, mikrodalga antenleri, enerji iletim hatları) kulenin üst platformuna veya belirlenmiş montaj noktalarına monte edilir. Kablolar, önceden monte edilmiş kablo tepsisinden geçirilerek ekipman tabana bağlanır.
- Kalite Kontrol ve Güvenlik Kontrolleri: Kulenin yapısal bütünlüğünü (örneğin, cıvataların sıkılığı, bileşenlerin hizalanması, korozyon direnci) doğrulamak için sıkı kalite denetimleri yapılır. Endüstri standartlarına uyumu sağlamak için kurulum boyunca güvenlik protokolleri (örneğin, işçiler için düşme koruması, ekipman yük testleri) uygulanır. Son kontroller, kulenin stabil olduğunu, ekipmanın doğru monte edildiğini ve tüm sistemlerin amaçlandığı gibi çalıştığını doğrular.
Açılı çelik kule galvanizleme testi.
Galvanizleme, açılı çelik kuleler (3 bacaklı açılı çelik kuleler gibi) için kritik bir işlemdir, çünkü korozyon direnci sağlar ve yapının dış mekanlarda, zorlu ortamlarda (örneğin, rüzgar, yağmur, nem ve endüstriyel kirleticilere maruz kalma) hizmet ömrünü uzatır. Galvanizli kaplamanın kalite standartlarını karşıladığından ve amaçlandığı gibi performans gösterdiğinden emin olmak için bir dizi titiz test prosedürü yürütülür. Aşağıda, açılı çelik kuleler için galvanizleme testlerinin ayrıntılı bir genel bakışı bulunmaktadır:
1. Galvanizleme Testinin Temel Amaçları
Testin birincil hedefleri şunları doğrulamaktır:
Yeterli kaplama kalınlığı (uzun vadeli korozyon koruması sağlamak için).
Çinko kaplamanın tekdüzeliği ve yapışması (soyulmayı veya pul pul dökülmeyi önlemek için).
Kusurlardan arınmışlık (örneğin, çatlaklar, çukurlar, çıplak noktalar veya aşırı çinko birikimi).
Korozyon direnci (kaplamanın çevresel bozulmaya dayanabileceğini doğrulamak için).
2. Galvanizli Açılı Çelik Kuleler İçin Anahtar Test Yöntemleri
Testler tipik olarak iki aşamada gerçekleştirilir: fabrika galvanizlemesinden sonra (bacaklar, bağlantı elemanları veya merdiven basamakları gibi bireysel bileşenler üzerinde) ve kurulum sonrası (monte edilmiş kule üzerinde nokta kontrolleri). En yaygın yöntemler şunları içerir:
A. Kaplama Kalınlığı Ölçümü
Çinko kaplama kalınlığı, korozyon direncini doğrudan etkiler; çok ince bir tabaka erken arızalanır, aşırı kalınlık ise kırılganlığa veya bileşenlerin uyumsuzluğuna neden olabilir.
Test Standartları: ASTM A123 (yapısal çeliğin sıcak daldırma galvanizlemesi için) veya ISO 1461 (demir ve çelik eşyalar üzerindeki sıcak daldırma galvanizli kaplamalar için) gibi uluslararası standartlara uygundur.
Test Araçları:
Manyetik Kalınlık Ölçer: En yaygın kullanılan tahribatsız yöntemdir. Manyetik bir prob ile çelik alt tabaka arasındaki mesafeyi ölçer ve kaplama kalınlığını hesaplar. Her bileşenin her metrekaresi için birden çok noktada (örneğin, 3-5 nokta) ölçümler alınır, yüksek gerilimli alanlara (örneğin, bacak eklemleri, cıvata delikleri) ve kaplanması zor bölgelere odaklanılır.
Mikrometre (Tahribatlı): Doğrulama için, bileşenin küçük bir bölümü kesilebilir ve kaplama kalınlığı mikrometre ile doğrudan ölçülür (yalnızca numune testleri için kullanılır, bitmiş parçalar için değil).
Kabul Kriterleri: Tipik minimum kalınlık, çeliğin kalınlığına ve uygulamasına bağlı olarak yapısal çelik bileşenler için 85-120 μm (mikrometre) arasında değişir (örneğin, kıyı veya endüstriyel bölgelerdeki kuleler daha kalın kaplamalar gerektirebilir).
B. Yapışma Testi (Bağ Dayanımı)
Çinko kaplama ile çelik alt tabaka arasındaki güçlü bir bağ, nakliye, kurulum veya mekanik strese (örneğin, rüzgar kaynaklı titreşim) maruz kalma sırasında soyulmayı önler.
Bükme Testi: Galvanizli çelik numunesi (örneğin, açılı çelik bir bölüm) bir mandrel (çeliğin kalınlığına eşit çapta) etrafında 180° bükülür. Bükmeden sonra, kaplama çatlaklar, soyulmalar veya çelikten ayrılmalar açısından incelenir. Görünür bir ayrılma kabul edilemez.
Çekiç Testi: Ağırlıklı bir çekiç (tipik olarak 0.5-1 kg) kaplamaya birden çok noktadan sertçe vurulur. Kaplama yontulmamalı, soyulmamalı veya kalkmamalıdır; yalnızca küçük girintilere (çelik alt tabakayı açığa çıkarmadan) izin verilir.
Bıçak Testi: Keskin, tırtıksız bir bıçak, kaplamada bir haç kesiği (ızgara deseni) yapmak için kullanılır. Kesimin üzerine yapışkan bant yapıştırılır ve hızla soyulur; minimum kaplama çıkarılmasına (varsa) izin verilir.
C. Görsel ve Yüzey Kusuru Denetimi
Görsel denetim, kaplama bütünlüğünü tehlikeye atan bariz kusurları belirler.
Prosedür: Her galvanizli bileşeni (ve monte edilmiş kuleyi) çıplak gözle veya bir büyüteçle (10x büyütme) şunlar için inceleyin:
Çıplak noktalar (açığa çıkmış çelik), çukurlar veya iğne delikleri.
Çatlaklar, kabarcıklar veya düzensiz çinko birikimi (örneğin, uygunsuz galvanizlemeden kaynaklanan "akıntılar" veya "damlalar").
Kirlilik (örneğin, kaplama altındaki yağ, kir veya oksit tabakaları).
Kabul Kriterleri: Çıplak çelik görünmemelidir; bileşen uyumunu veya yapısal performansı etkilemeyen küçük yüzey düzensizlikleri (örneğin, küçük çinko nodülleri) kabul edilebilir.
D. Korozyon Direnci Testi
Bu, kaplamanın zamanla paslanma ve bozulmaya karşı direncini doğrular.
Tuz Spreyi (Sis) Testi: Yaygın bir hızlandırılmış korozyon testi (ASTM B117 veya ISO 9227'ye göre). Galvanizli numuneler, kontrollü sıcaklıkta (35°C) sürekli bir %5 sodyum klorür (tuzlu su) sisi püskürtülen bir odaya yerleştirilir. Numuneler periyodik olarak (örneğin, 24, 48, 100 veya 500 saat sonra) kırmızı pas (çelik korozyonu) veya beyaz pas (çinko oksidasyonu) belirtileri açısından incelenir.
Kabul: Yapısal kuleler için, kaplama minimum 100-500 saat boyunca kırmızı paslanmaya karşı dayanıklı olmalıdır (uygulama ortamına bağlı olarak). Beyaz pas (geçici bir çinko oksit tabakası) normaldir ve arıza anlamına gelmez, ancak aşırı yayılmamalıdır.
Alan Maruz Kalma Testi: Uzun vadeli testler, numune bileşenlerinin kulenin amaçlanan ortamına (örneğin, kıyı, çöl veya endüstriyel alanlar) kurulmasını ve aylar veya yıllar boyunca korozyonun izlenmesini içerir. Bu, gerçek dünya performansını doğrular.
E. Kimyasal Bileşim Analizi (İsteğe Bağlı)
Çinko kaplamanın saflık standartlarını karşıladığından emin olmak için, galvanizleme banyosu veya kaplama numuneleri üzerinde kimyasal analiz yapılabilir.
Test Yöntemi: Çinko içeriğini (sıcak daldırma galvanizleme için tipik olarak %98'den fazla saf çinko) ölçmek ve kaplama kalitesini azaltabilecek safsızlıkları (örneğin, kurşun, demir) tespit etmek için atomik absorpsiyon spektroskopisi (AAS) veya X-ışını floresansı (XRF).
3. Test Standartları ve Uyumluluk
Açılı çelik kuleler için galvanizleme testleri, tutarlılık ve güvenilirlik sağlamak için endüstriye özgü standartlara uymalıdır:
ASTM Standartları: ASTM A123 (sıcak daldırma galvanizleme), ASTM B117 (tuz spreyi testi), ASTM A817 (enerji iletim kuleleri için galvanizli çelik).
ISO Standartları: ISO 1461 (galvanizli kaplamalar), ISO 9227 (tuz spreyi testi).
Yerel/Endüstriye Özgü Standartlar: Telekomünikasyon veya enerji iletim kuleleri için, düzenleyici kurumlar (örneğin, enerji altyapısı için IEEE, telekom kuleleri için ITU) veya proje spesifikasyonları tarafından ek gereksinimler belirlenebilir.
4. Kurulum Sonrası Testler
Kule monte edilip kurulduktan sonra, galvanizli kaplamanın nakliye, kaldırma veya montaj sırasında zarar görmediğini doğrulamak için nokta kontrolleri yapılır:
Kritik ek yerlerinde (örneğin, bacak-temel bağlantıları, merdiven bağlantıları) kaplama kalınlığını yeniden ölçün.
Çelik alt tabakayı açığa çıkarmış olabilecek çizikler, ezikler veya aşınmalar için inceleyin (hasar küçükse çinko açısından zengin boya ile rötuş yapın).
Cıvata deliklerinin ve bağlantı noktalarının (yüksek aşınma alanları) yeterli kaplama kalınlığını koruduğunu doğrulayın.
Özet
Açılı çelik kuleler için galvanizleme testi, kalınlık, yapışma, yüzey kalitesi ve korozyon direncine odaklanan kapsamlı bir süreçtir. Katı standartlara uyularak ve hem fabrika hem de saha testleri gerçekleştirilerek, çinko kaplamanın bütünlüğü sağlanır, bu da kulenin zorlu çevresel koşullara dayanmasını ve telekomünikasyon, enerji iletimi ve diğer altyapı uygulamalarında uzun vadeli güvenilirlik sunmasını sağlar.
