Galvanizleme Açılı Çelik 3 Ayaklı Telekomünikasyon GSM Radyo Kafes Haberleşme Kendinden Destek Kulesi

Galvanizli Açılı Çelik 3 Ayaklı Telekomünikasyon GSM Radyo Kafes İletişim Kendi Kendine Destekli Kule

3 ayaklı açılı çelik kuleiletişim ekipmanı imalatı teknik alanına aittir, özellikle üçgen kablosuz iletişim kulesi ile ilgilidir, kule gövdesi, paratoner içerir, kule gövdesi üçgen kule gövdesi bindirmesi ile oluşur, kule gövdesinin kule ayağı yere sabitlenmiştir, paratoner kule gövdesi tepesinden dışarı doğru uzanır, kule gövdesi eşit eğimli veya tek seferlik değişken eğimli kule gövdesi bindirmesidir, kule gövdesi kesiti açılı çeliktir, travers çevre yapısı eşkenar üçgendir, kule gövdesi yukarıdan aşağıya doğru sıralanmış çok sayıda çalışma platformu ile donatılmıştır. Faydalı model, güvenlik ve güvenilirliğin yanı sıra basit bir yapıya sahip üçgen bir kablosuz iletişim kulesini ortaya koymaktadır.
Ürün Açıklaması

3 ayaklı açılı çelik kule gövdesi nedir?

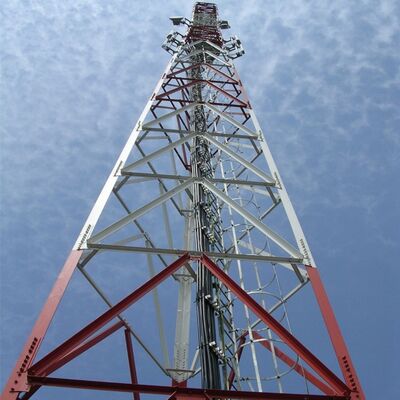

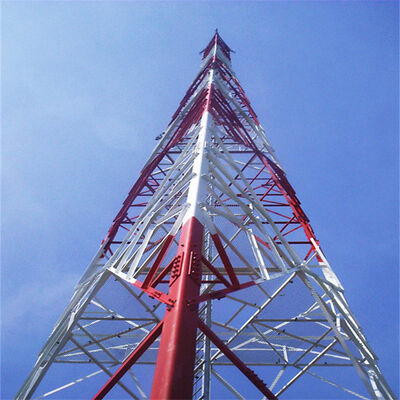

3 ayaklı açılı çelik kulenin gövdesi, kulenin ana yük taşıyan yapısıdır ve üçgen (piramit benzeri) bir konfigürasyon ile karakterize edilir. Üstte birbirine bağlı üç dikey çelik ayağı (veya sütun) ve yükseklik boyunca ayakları birbirine bağlayan ek açılı çelik bağlantı elemanlarından oluşur. Tipik olarak galvanizli çelik profillerden imal edilen gövde, hem dikey yükleri (örneğin, antenlerin, ekipmanın ve kulenin kendi ağırlığı) hem de yatay yükleri (örneğin, rüzgar, kar veya sismik kuvvetler) verimli bir şekilde karşılamak üzere tasarlanmıştır. Açılı tasarımı ve üçgen çerçevesi, zorlu çevresel koşullarda bile olağanüstü stabilite sağlarken, galvanizli çelik korozyon direncini ve uzun vadeli dayanıklılığı garanti eder. Gövde, iletişim, güç iletimi veya gözetim ekipmanlarının montajı için birincil destek yapısı olarak hizmet eder.

3 ayaklı açılı çelik kule ayağı nedir?

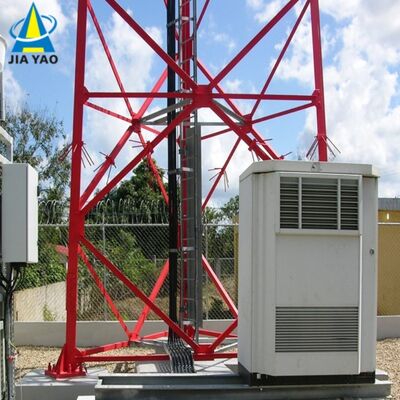

3 ayaklı açılı çelik kulenin "ayağı", kulenin temeli ile arayüz oluşturan her dikey ayağın taban kısmını ifade eder. Kulenin ve yüklerinin (ekipman, rüzgar vb.) tüm ağırlığını alttaki temele aktarmaktan sorumlu kritik bir bileşendir ve yapının yere güvenli bir şekilde sabitlenmesini sağlar. Ayaklar tipik olarak beton veya güçlendirilmiş temele sağlam bir şekilde bağlanan bağlantı plakaları, cıvatalar veya ankraj noktaları ile tasarlanır. Yüksek mukavemetli galvanizli çelikten (kule gövdesiyle uyumlu olarak) yapılmış ayaklar, kulenin kaymasını veya devrilmesini önleyerek kesme, çekme ve basma kuvvetlerine dayanacak şekilde tasarlanmıştır. Tasarımları, maksimum stabilite için temel ile uyumluluğu sağlayarak, sahanın jeolojik koşullarına göre uyarlanır.

3 ayaklı açılı çelik kulenin merdiveni ve kablo tepsisi nedir?

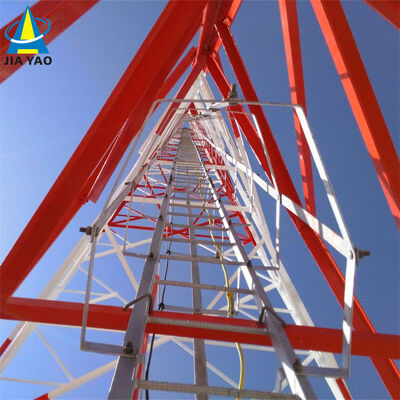

• Merdiven: Kule gövdesi boyunca monte edilen, işçilerin kurulum, bakım veya denetim için tepeye (veya ara platformlara) tırmanması için güvenli bir yol sağlayan bir güvenlik erişim bileşenidir. Merdivenler, korozyon direnci ve mukavemet için tipik olarak galvanizli çelikten yapılır ve rahat tırmanma için standart aralıklarla basamaklara sahiptir. İşçileri düşmelerden korumak için el korkulukları, düşme önleyici sistemler veya kafes muhafazaları gibi güvenlik özelliklerini içerebilirler.
• Kablo Tepsisi: Kule gövdesine monte edilen, kulenin tabanı ile tepedeki ekipman arasında çalışan kabloları (örneğin, iletişim kabloları, güç kabloları veya sinyal telleri) düzenlemek, desteklemek ve korumak için tasarlanmış yapısal bir kanal veya tepsi. Kablo tepsileri, kabloları düzenli tutar, çevresel faktörlerden (rüzgar, yağmur, UV radyasyonu) kaynaklanan dolaşmayı veya hasarı önler ve bakım için kolay erişim sağlar. Diğer kule bileşenleri gibi, dayanıklılık ve kulenin korozyona dayanıklı tasarımıyla uyumluluğu sağlamak için genellikle galvanizli çelikten yapılırlar. Birlikte, merdiven ve kablo tepsisi, güvenli erişim ve verimli kablo yönetimi sağlayarak kulenin işlevselliğini artırır.

3 ayaklı açılı çelik kule nasıl kurulur?

3 ayaklı açılı çelik kulenin kurulumu sistematik, güvenliğe odaklı bir süreci takip eder:

1. Saha Etüdü ve Temel Hazırlığı: İlk olarak, en uygun konumu belirlemek, jeolojik koşulları değerlendirmek ve potansiyel çevresel veya yapısal kısıtlamaları (örneğin, rüzgar hızları, sismik aktivite) belirlemek için ayrıntılı bir saha etüdü yapılır. Ardından, kulenin ağırlığı ve yük gereksinimlerine göre uyarlanmış sağlam bir temel (tipik olarak beton veya güçlendirilmiş beton) inşa edilir. Temel, kulenin ayaklarını desteklemek için düz ve yere güvenli bir şekilde sabitlenmiş olmalıdır.
2. Kule Bileşen Montajı: Önceden üretilmiş bileşenler (çelik ayaklar, bağlantı elemanları, merdiven, kablo tepsisi) sahaya taşınır. Üçgen kule gövdesi sahada monte edilir: üç ayak hizalanır, piramit yapısını oluşturmak için açılı bağlantı elemanları takılır ve montaj sırasında merdiven ve kablo tepsisi gibi yardımcı bileşenler monte edilir.
3. Kule Dikimi: Monte edilmiş kuleyi (veya daha uzun kuleler için bölümlerini) dikey konuma getirmek için vinçler veya özel kaldırma ekipmanları kullanılır. Kulenin ayaklarını temel ankraj noktalarıyla dikkatlice hizalayın ve kulenin yerinde kilitlenmesi için cıvatalar veya ankrajlar kullanarak sabitleyin.

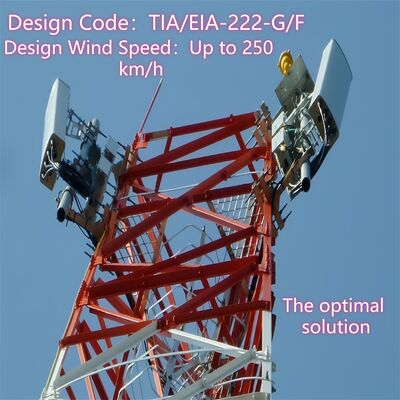

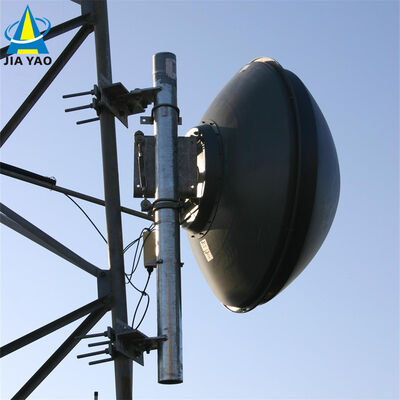

4. Ekipman Kurulumu: İstenen ekipman (örneğin, antenler, mikrodalga antenleri, güç iletim hatları) kulenin üst platformuna veya belirlenmiş montaj noktalarına monte edilir. Kabloları önceden monte edilmiş kablo tepsisinden geçirin ve ekipmanı tabana bağlayın.
5. Kalite Kontrol ve Güvenlik Kontrolleri: Kulenin yapısal bütünlüğünü (örneğin, cıvataların sıkılığı, bileşenlerin hizalanması, korozyon direnci) doğrulamak için sıkı kalite denetimleri yapılır. Endüstri standartlarına uyumu sağlamak için kurulum boyunca güvenlik protokolleri (örneğin, işçiler için düşme koruması, ekipman yük testleri) uygulanır. Son kontroller, kulenin stabil olduğunu, ekipmanın doğru monte edildiğini ve tüm sistemlerin amaçlandığı gibi çalıştığını doğrular.

Galvanizli açılı çelik kule testi.

Galvanizleme, açılı çelik kuleler (3 ayaklı açılı çelik kuleler gibi) için kritik bir işlemdir, çünkü korozyon direnci sağlar ve yapının dış mekanlarda, zorlu ortamlarda (örneğin, rüzgar, yağmur, nem ve endüstriyel kirleticilere maruz kalma) hizmet ömrünü uzatır. Galvanizli kaplamanın kalite standartlarını karşıladığından ve amaçlandığı gibi performans gösterdiğinden emin olmak için bir dizi titiz test prosedürü yürütülür. Aşağıda, açılı çelik kuleler için galvanizleme testlerinin ayrıntılı bir genel bakışı bulunmaktadır:

1. Galvanizleme Testinin Temel Amaçları

Testin birincil hedefleri şunları doğrulamaktır:

Yeterli kaplama kalınlığı (uzun vadeli korozyon koruması sağlamak için).

Çinko kaplamanın tekdüzeliği ve yapışması (soyulmayı veya pul pul dökülmeyi önlemek için).

Kusurlardan arınmışlık (örneğin, çatlaklar, çukurlar, çıplak noktalar veya aşırı çinko birikimi).

Korozyon direnci (kaplamanın çevresel bozulmaya dayanabileceğini doğrulamak için).

2. Galvanizli Açılı Çelik Kuleler İçin Anahtar Test Yöntemleri

Testler tipik olarak iki aşamada gerçekleştirilir: fabrika galvanizlemesinden sonra (ayaklar, bağlantı elemanları veya merdiven basamakları gibi bireysel bileşenler üzerinde) ve kurulum sonrası (monte edilmiş kule üzerinde nokta kontrolleri). En yaygın yöntemler şunları içerir:

A. Kaplama Kalınlığı Ölçümü

Çinko kaplama kalınlığı, korozyon direncini doğrudan etkiler; çok ince bir tabaka erken arızalanır, aşırı kalınlık ise kırılganlığa veya bileşenlerin uyumsuzluğuna neden olabilir.

Test Standartları: ASTM A123 (yapısal çeliğin sıcak daldırma galvanizlemesi için) veya ISO 1461 (demir ve çelik eşyalar üzerindeki sıcak daldırma galvanizli kaplamalar için) gibi uluslararası standartlara uygundur.

Test Araçları:

Manyetik Kalınlık Ölçer: En yaygın kullanılan tahribatsız yöntemdir. Manyetik bir prob ile çelik alt tabaka arasındaki mesafeyi ölçer ve kaplama kalınlığını hesaplar. Her bileşenin her metrekaresi için birden çok noktada (örneğin, metrekare başına 3-5 nokta) ölçümler alınır, yüksek gerilimli alanlara (örneğin, ayak eklemleri, cıvata delikleri) ve kaplanması zor bölgelere odaklanılır.

Mikrometre (Tahribatlı): Doğrulama için, bileşenin küçük bir bölümü kesilebilir ve kaplama kalınlığı doğrudan bir mikrometre ile ölçülür (yalnızca numune testi için kullanılır, bitmiş parçalar için değil).

Kabul Kriterleri: Yapısal çelik bileşenler için tipik minimum kalınlık 85-120 μm (mikrometre) arasında değişir, çeliğin kalınlığına ve uygulamasına bağlı olarak (örneğin, kıyı veya endüstriyel bölgelerdeki kuleler daha kalın kaplamalar gerektirebilir).

B. Yapışma Testi (Bağ Dayanımı)

Çinko kaplama ile çelik alt tabaka arasındaki güçlü bir bağ, nakliye, kurulum veya mekanik strese (örneğin, rüzgar kaynaklı titreşim) maruz kalma sırasında soyulmayı önler.

Bükme Testi: Galvanizli çelik numunesi (örneğin, açılı çelik bir bölümü) bir mandrel (çeliğin kalınlığına eşit çapta) etrafında 180° bükülür. Bükmeden sonra, kaplama çatlaklar, soyulmalar veya çelikten ayrılmalar açısından incelenir. Görünür bir ayrılma kabul edilemez.

Çekiç Testi: Ağırlıklı bir çekiç (tipik olarak 0.5-1 kg) kaplamaya birden çok noktadan sertçe vurulur. Kaplama yontulmamalı, soyulmamalı veya kalkmamalıdır; yalnızca çelik alt tabakayı açığa çıkarmayan küçük girintilere izin verilir.

Bıçak Testi: Keskin, tırtıksız bir bıçak, kaplamada çapraz bir kesik (ızgara deseni) yapmak için kullanılır. Kesimin üzerine yapışkan bant uygulanır ve hızla soyulur; minimum kaplama çıkarılmasına (varsa) izin verilir.

C. Görsel ve Yüzey Kusuru Muayenesi

Görsel muayene, kaplama bütünlüğünü tehlikeye atan bariz kusurları belirler.

Prosedür: Her galvanizli bileşeni (ve monte edilmiş kuleyi) çıplak gözle veya bir büyüteçle (10x büyütme) şunlar için inceleyin:

Çıplak noktalar (açığa çıkmış çelik), çukurlar veya iğne delikleri.

Çatlaklar, kabarcıklar veya düzensiz çinko birikimi (örneğin, uygunsuz galvanizlemeden kaynaklanan "akıntılar" veya "damlalar").

Kirlilik (örneğin, kaplama altındaki yağ, kir veya oksit tabakaları).

Kabul Kriterleri: Çıplak çelik görünmemelidir; bileşen uyumunu veya yapısal performansı etkilemeyen küçük yüzey düzensizlikleri (örneğin, küçük çinko nodülleri) kabul edilebilir.

D. Korozyon Direnci Testi

Bu, kaplamanın zamanla paslanma ve bozulmaya karşı direncini doğrular.

Tuz Spreyi (Sis) Testi: Yaygın bir hızlandırılmış korozyon testidir (ASTM B117 veya ISO 9227'ye göre). Galvanizli numuneler, kontrollü sıcaklıkta (35°C) sürekli bir %5 sodyum klorür (tuzlu su) sisi püskürtülen bir odaya yerleştirilir. Numuneler periyodik olarak (örneğin, 24, 48, 100 veya 500 saat sonra) kırmızı pas (çelik korozyonu) veya beyaz pas (çinko oksitlenmesi) belirtileri açısından incelenir.

Kabul: Yapısal kuleler için, kaplama, uygulama ortamına bağlı olarak minimum 100-500 saat boyunca kırmızı paslanmaya karşı dayanıklı olmalıdır. Beyaz pas (geçici bir çinko oksit tabakası) normaldir ve arıza anlamına gelmez, ancak aşırı yayılmamalıdır.

Saha Maruz Kalma Testi: Uzun vadeli testler, numune bileşenlerinin kulenin amaçlanan ortamına (örneğin, kıyı, çöl veya endüstriyel alanlar) kurulmasını ve aylar veya yıllar boyunca korozyonun izlenmesini içerir. Bu, gerçek dünya performansını doğrular.

E. Kimyasal Bileşim Analizi (İsteğe Bağlı)

Çinko kaplamanın saflık standartlarını karşıladığından emin olmak için, galvanizleme banyosu veya kaplama numuneleri üzerinde kimyasal analiz yapılabilir.

Test Yöntemi: Atomik absorpsiyon spektroskopisi (AAS) veya X-ışını floresansı (XRF) ile çinko içeriğini (sıcak daldırma galvanizleme için tipik olarak %98 saf çinko) ölçmek ve kaplama kalitesini azaltabilecek safsızlıkları (örneğin, kurşun, demir) tespit etmek.

3. Test Standartları ve Uyumluluk

Açılı çelik kuleler için galvanizleme testleri, tutarlılık ve güvenilirlik sağlamak için endüstriye özgü standartlara uymalıdır:

ASTM Standartları: ASTM A123 (sıcak daldırma galvanizleme), ASTM B117 (tuz spreyi testi), ASTM A817 (iletim kuleleri için galvanizli çelik).

ISO Standartları: ISO 1461 (galvanizli kaplamalar), ISO 9227 (tuz spreyi testi).

Yerel/Endüstriye Özgü Standartlar: Telekomünikasyon veya güç iletim kuleleri için, düzenleyici kurumlar (örneğin, güç altyapısı için IEEE, telekom kuleleri için ITU) veya proje spesifikasyonları tarafından ek gereksinimler belirlenebilir.

4. Kurulum Sonrası Testler

Kule monte edilip kurulduktan sonra, galvanizli kaplamanın nakliye, kaldırma veya montaj sırasında zarar görmediğini doğrulamak için nokta kontrolleri yapılır:

Kritik ek yerlerinde (örneğin, ayak-temel bağlantıları, merdiven bağlantıları) kaplama kalınlığını yeniden ölçün.

Çelik alt tabakayı açığa çıkaran çizikler, ezikler veya aşınmalar için inceleyin (hasar küçükse çinko açısından zengin boya ile rötuş yapın).

Cıvata deliklerinin ve bağlantı noktalarının (yüksek aşınma alanları) yeterli kaplama kalınlığını koruduğunu doğrulayın.

Özet

Açılı çelik kuleler için galvanizleme testi, kalınlık, yapışma, yüzey kalitesi ve korozyon direncine odaklanan kapsamlı bir süreçtir. Katı standartlara uyularak ve hem fabrika hem de saha testleri yapılarak, çinko kaplamanın bütünlüğü sağlanır, bu da kulenin zorlu çevresel koşullara dayanmasını ve telekomünikasyon, güç iletimi ve diğer altyapı uygulamalarında uzun vadeli güvenilirlik sunmasını sağlar.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

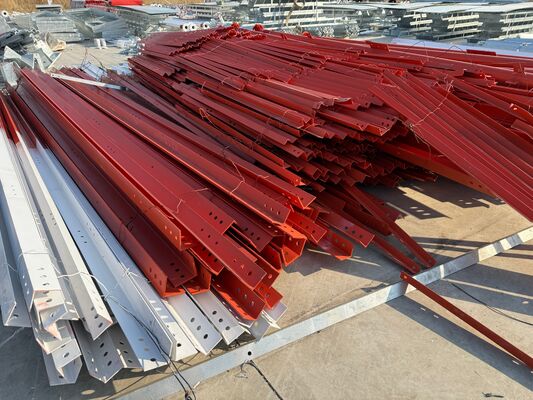

Paketleme ve Nakliye

​

İşbirliği Müşterileri

​​

Sertifikalar

​

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Özelleştirilmiş ürün tipleri ve avantajları

Kendi Kendine Destekli Kule 
Kendi kendine destekli kule genellikle 3 veya 4 ayaklı kuledir ve malzemesi çelik boru veya açılı çeliktir. Bağlantı açısından, boru kule flanş ile, açılı çelik kule ise somun ve cıvatalarla bağlanır. 
Özellikler: 
1. Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci. 
2. Arazi kaynağını korur, uygun konum. 
Uygun nakliye ve kurulum. 

Boru Çelik Kule
Boru kule, çelik borulardan yapılmış bir kule sütununa ve üçgen şeklinde bir kule gövdesi bölümüne sahip kendi kendine destekli yüksek bir çelik yapıyı ifade eder. Ana özellikleri, üç boru kule sütununun çelik borulardan yapılmış olması ve kule gövdesi bölümünün üçgen şeklinde olmasıdır, bu da açılı çelikten farklı bir yüksek çelik yapıdır.

Monopol Kule

Monopol kule, güzel görünümü, 9 ila 18 metrekarelik küçük bir alanı kaplaması, uygun maliyetli olması ve çoğunluk tarafından benimsenmesiyle yaygın olarak kullanılan bir tiptir. Kule gövdesi daha makul bir kesit benimser, bu da yüksek mukavemetli cıvata veya bindirme (kaydırmalı bağlantı) ile bağlanır. Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha koşullarına uyum sağlayabilir.

Gerdirme Kule 
Gerdirme kule yeni bir görünüme sahiptir ve en büyük özelliği çelik gerdirme teli kullanılarak güçlendirilmesidir. Gerdirme kule, ekonomik ve pratik bir iletişim kulesi türüdür. Diğerlerine göre daha hafif ve daha ucuzdur. Geniş coğrafi alanlar için çok uygundur. 

Gözetleme Kulesi
Gözetleme kulesi, çevreyi gözlemlemek için kullanılan çok fonksiyonlu bir yapıdır ve birçok alanda önemli bir rol oynar. Tasarımı, doğal çevre ile uyum ve bütünlük vurgular ve mimari tarzı genellikle çevredeki çevre ile uyumludur. Gözetleme kuleleri genellikle kule gövdeleri, platformlar, kuleler ve merdivenlerden oluşur, kompakt ve dayanıklı yapılarla.

Kamufle Ağaç Kule
Kamufle Ağaç Kule, Biyonik ağaç kulesinin yapay ağaçlarından biridir, tabanı gerçek bir ağaç gibidir, titiz tasarım eklenmiştir, turistik alan, park ve meydandaki gerçek ağaçların arasına yerleştirildiğinde doğanın bir parçası olacaktır. 
Özellikler: 
1. Zarif yapı ve muhteşem görünüm. 
2. Güçlü yapısal stabilite ve uzun çalışma ömrü. 
3. Küçük alan kaplaması ve büyük ekonomik etki.
