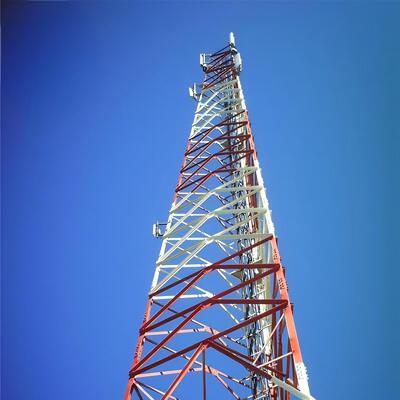

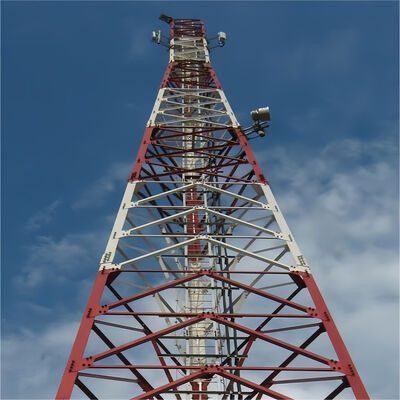

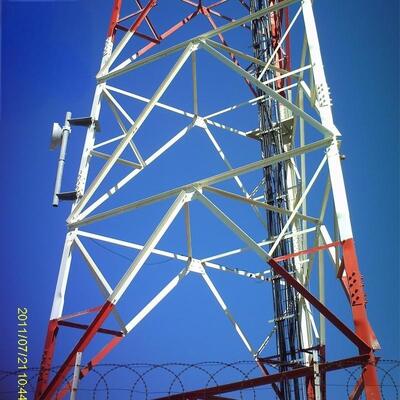

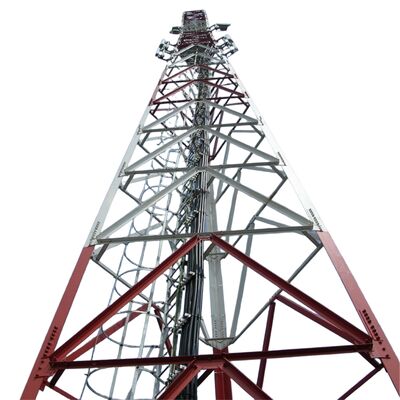

3 bacaklı açılı çelik kule, ASTM A36 serisi de dahil olmak üzere yapısal çelik sınıfları ile üçgen kablosuz iletişim kulesi

JIAYAO CO., LTD.

Üç bacaklı açılı çelik kuleİletişim ekipmanları üretiminin teknik alanına aittir, özellikle üçgen kablosuz iletişim kulesi ile ilgilidir, kule gövdesinden, şimşek çubuğundan oluşur,kule gövde üçgen kule gövde kuşağı tarafından oluşturulur, kule gövdesinin kule ayağı yere sabitlenir, yıldırım çubuğu kule gövdesinin üst kısmından uzanır, kule gövdesinin kuleleri aynı eğimli veya tek seferlik değişken eğimli,kule gövdesinin kesimi açı çeliktir., çapraz çubuk koruma yapısının eşit kenar üçgen, kule gövdesinde üstten aşağıya sırayla çoklu çalışma platformları bulunur.Kullanım modeli üçgen bir kablosuz iletişim kulesinin güvenlik ve güvenilirlik avantajlarına sahip olduğunu ortaya koyuyor, ve basit yapı.
Ürün Tanımı

Üç bacaklı açılı çelik kule vücudu nedir?

3 bacaklı açılı çelik kule gövde, üçgen (piramit benzeri) konfigürasyonla karakterize edilen kulenin çekirdek yük taşıyan yapısıdır.Üstünde birbirine bağlı üç dikey çelik bacak (veya sütun) oluşurGenellikle galvanizli çelik bölümlerden üretilmiştir.gövde, her iki dikey yüklere de verimli bir şekilde dayanacak şekilde tasarlanmıştır (e. örneğin, antenlerin, ekipmanların ve kulein kendi ağırlığı) ve yatay yükler (örneğin rüzgar, kar veya sismik güçler).Çetin çevre koşullarında bile, galvanizli çelik korozyon direnci ve uzun süreli dayanıklılığı sağlar.veya gözetleme ekipmanları.

3 bacaklı açılı çelik kule ayağı nedir?

3 bacaklı açılı çelik kulelerin "ayakları", kule temelleriyle bağlantılı olan her dikey bacağın taban kısmını ifade eder.Kule ve yüklerinin tüm ağırlığını aktarmaktan sorumlu kritik bir bileşen (teçhizat)Ayaklar genellikle bağlantı levhaları, çubuklar,ya da beton veya takviye temeline sıkıca yapışan demir noktalarıYüksek dayanıklılıkta galvanizli çelikten (kule gövdesine uygun) yapılmış ayaklar kesime, gerilmeye ve sıkıştırma kuvvetlerine karşı dirençli olarak tasarlanmıştır.kuleyi hareket ettirmekten veya yıkılmaktan alıkoymakTasarımları, en yüksek istikrar için temel ile uyumluluğu sağlayan, bölgenin jeolojik koşullarına uyarlanmıştır.

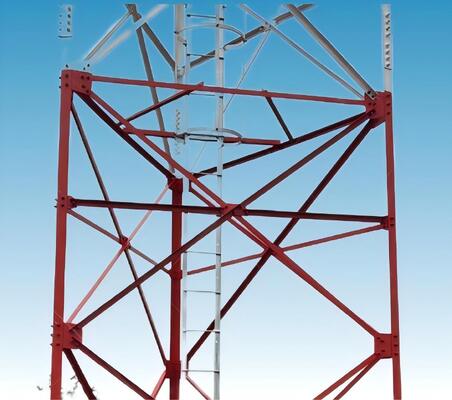

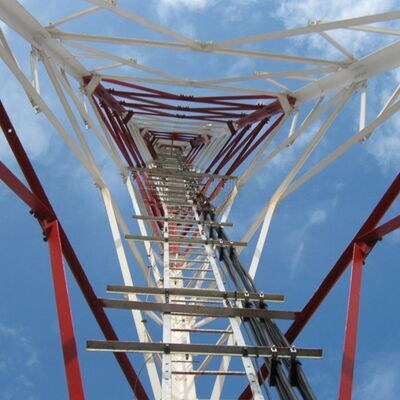

3 bacaklı açılı çelik kule merdiven ve kablo tepsisi nedir?

• Merdiven: Güvenlik erişim bileşeni, kule gövdesine monte edilmiş, işçilerin kurulum, bakım veya denetim için tepeye (veya ara platformlara) tırmanmaları için güvenli bir yol sağlar.Merdivenler genellikle korozyona dayanıklılık ve dayanıklılık için galvanizli çelikten yapılır, rahat tırmanma için standart aralıklarla aralıklı merdivenlerle. İşçileri düşmekten korumak için koruyucu aletler, düşme engel sistemi veya kafes kaplamaları gibi güvenlik özellikleri içerebilir.
• Kablo Tepsi: Kabloları düzenlemek, desteklemek ve korumak için tasarlanmış kule gövdesine monte edilmiş yapısal bir kanal veya tepsil (örneğin iletişim kabloları, güç kabloları,veya sinyal kabloları) kule tabanı ile üstteki ekipman arasında geçer.Kablo tepsileri kabloları temiz tutar, çevresel faktörlerden (rüzgar, yağmur, UV radyasyonu) karışmayı veya hasarı önler ve bakım için kolay erişimi kolaylaştırır.genellikle dayanıklılığı ve kule'nin korozyona dayanıklı tasarımı ile uyumluluğunu sağlamak için galvanizli çelikten yapılırlarMerdiven ve kablo tepsisi birlikte güvenli erişimi ve verimli kablo yönetimini sağlayarak kule işlevselliğini artırır.

3 bacaklı açılı çelik kule nasıl kurulur?

Üç bacaklı açılı çelik kulelerin montajı sistematik ve emniyet odaklı bir süreci takip eder:

1. Alan Araştırması ve Temel HazırlıkBirincisi, en uygun konumu belirlemek, jeolojik koşulları değerlendirmek ve potansiyel çevresel veya yapısal kısıtlamaları (örneğin rüzgar hızları,sismik aktivite)Daha sonra, kule'nin ağırlığı ve yük gereksinimlerine uygun sağlam bir temel (genellikle beton veya armatür beton) inşa edin.Temel, kule ayaklarını desteklemek için düz ve yere sağlam bir şekilde bağlanmalıdır.
2. Kule bileşen montajı: Yapı öncesi bileşenleri (çelişkili bacaklar, bağlantı elemanları, merdiven, kablo tepsisi) tesise taşımak.açılı bağlantı elemanlarını birleştirerek piramit yapısını oluşturur., ve montaj sırasında merdiven ve kablo tepsisi gibi yardımcı bileşenleri monte edin.
3. Kule Kurulumu: Birleştirilen kuleyi (veya daha yüksek kuleler için bölümlerini) dikey bir konuma getirmek için vinçler veya özel kaldırma ekipmanları kullanın.Kule ayaklarını temellerin demir noktasıyla dikkatlice hizalayın ve kuleyi yerinde kilitlemek için vidalar veya demirler kullanarak onları sabitleyin.
4. Ekipman Montajı: Tasarlanan ekipmanları (örneğin, antenler, mikrodalga antenleri, güç aktarım hatları) kule'nin üst platformuna veya belirlenmiş montaj noktalarına monte edin.Önceden monte edilmiş kablo tepsisinden kabloları yönlendirinEkipmanı üsse bağlamak için.
5. Kalite Kontrolü ve Güvenlik Denetimleri: Kule'nin yapısal bütünlüğünü doğrulamak için sıkı kalite denetimleri yapın (örneğin, vidaların sıkılığı, bileşenlerin hizalaması, korozyon direnci).Kurulum boyunca güvenlik protokollerini uygulayın (eSon kontroller kuleyin istikrarlı olduğunu, ekipmanların düzgün bir şekilde kurulduğunu doğruluyor.Ve tüm sistemler amaçlandığı gibi çalışıyor..

Galvanize açılı çelik kule testleri.

Galvanizasyon, açılı çelik kuleler (örneğin üç bacaklı açılı çelik kuleler) için kritik bir işlemdir, çünkü korozyon direnci sağlar ve dış mekanlarda yapının kullanım ömrünü uzatır.sert ortamlar (eGalvanizli kaplamanın kalite standartlarına uymasını ve amaçlandığı gibi performans göstermesini sağlamak için,Bir dizi sıkı test prosedürü yürütülüyor.Aşağıda açısal çelik kuleler için galvanizasyon testinin ayrıntılı bir genel görünümü verilmiştir:

1Galvanizing Testinin Temel Hedefleri

Testin temel amaçları şunları doğrulamaktır:

Yeterli kaplama kalınlığı (uzun süreli korozyon korumasını sağlamak için).

Çinko kaplamanın tekdüzeliği ve yapışması (kürülmesini veya dökülmesini önlemek için).

Kusursuzluk (örneğin çatlaklar, çukurlar, çıplak lekeler veya aşırı çinko birikimi).

Korozyona dayanıklılık (katlamanın çevresel bozulmaya dayanabileceğini doğrulayacak şekilde).

2Galvanizli açılı çelik kuleler için ana test yöntemleri

Testler tipik olarak iki aşamada yapılır: fabrika galvanizasyonundan sonra (bacaklar, bağlantı üyeleri gibi bireysel bileşenler üzerinde,veya merdiven merdivenleri) ve montaj sonrası (montaj edilmiş kule üzerinde nokta kontrolleri)En yaygın yöntemler şunlardır:

A. Kaplama kalınlığının ölçümü

Çinko kaplama kalınlığı direkt olarak korozyon direncini etkiler. Çok ince bir katman erken bozulurken, fazla kalınlık parçacıkların kırılganlığına veya uygunluğuna neden olabilir.

Sınav Standartları: ASTM A123 (yapı çeliklerinin sıcak dip galvanize edilmesi için) veya ISO 1461 (demir ve çelik ürünlerindeki sıcak dip galvanize kaplamalar için) gibi uluslararası standartlara uygun.

Test Araçları:

Manyetik Kalınlık Ölçücüsü: En yaygın olarak kullanılan yıkıcı olmayan yöntemdir. Manyetik bir sonda ile çelik substrat arasındaki mesafeyi ölçerek kaplama kalınlığını hesaplar.Ölçümler birden fazla noktada yapılır (eÖrneğin, her bir bileşen üzerinde, yüksek stresli alanlara (örneğin, bacak eklemleri, vida delikleri) ve kaplama zor bölgelere odaklanarak.

Mikrometre (Yıkıcı): Doğrulama için bileşenin küçük bir kısmı kesilebilir ve kaplama kalınlığı doğrudan bir mikrometre ile ölçülür (yalnızca örnek testleri için kullanılır,bitmemiş parçalar).

Kabul kriterleri: Çelik yapısal bileşenler için tipik minimum kalınlık, çelik kalınlığına ve uygulanmasına bağlı olarak 85-120 μm (mikrometreler) arasında değişir (örneğin,Kıyı veya endüstriyel alanlardaki kuleler daha kalın kaplama gerektirebilir).

B. Yapışkanlık Testleri (Bağlanma Gücü)

Çinko kaplama ve çelik altyapı arasındaki güçlü bir bağ, nakliye, kurulum veya mekanik strese maruz kalma (örneğin rüzgardan kaynaklanan titreşim) sırasında soyulmayı önler.

Bend Test: Galvanizli çelik örneği (örneğin, açılı çelik bir bölüm) bir mandrel etrafında 180 ° bükülür.Kaplama çatlaklar için kontrol edilir.Çelişkinin görünen herhangi bir ayrılması kabul edilemez.

Çekiç testi: Ağırlıklı bir çekiç (genellikle 0,5 ̇1 kg) kaplamaya birden fazla noktada sert bir şekilde vurulur.ya da kaldırmak için sadece küçük çukurlara izin verilir (çelikli altyapıyı açığa çıkarmadan).

Bıçak testi: Kaplamada çapraz kapak kesimi yapmak için sivri, sivri olmayan bir bıçak kullanılır. Kesimin üzerine yapıştırıcı bant uygulanır ve hızlı bir şekilde soyulur;En az kaplama kaldırılması (eğer varsa) izin verilir..

C. Görsel ve yüzey kusurlarının kontrolü

Görsel inceleme, kaplamanın bütünlüğünü tehlikeye atan açık kusurları belirler.

Prosedür: Çıplak gözle veya büyütme camıyla (10 kat büyütme) her galvanizli bileşeni (ve monte edilmiş kuleyi) kontrol edin:

Çıplak lekeler (çalçın açık olduğu yerler), çukurlar veya iğne delikleri.

Çatlaklar, kabarcıklar veya dengesiz çinko birikimi (örneğin, yanlış galvanizasyondan kaynaklanan "çıkışlar" veya "damlalar").

Kirlenme (örneğin, kaplamanın altındaki yağ, kir veya oksit katmanları).

Kabul kriterleri: Çıplak çelik görünmemelidir; küçük yüzey düzensizlikleri (örneğin küçük çinko düğümleri) bileşen uygunluğunu veya yapısal performansı etkilemezse kabul edilebilir.

D. Korozyon Direnci Testleri

Bu, kaplamanın zamanla pas ve bozulmaya karşı dayanıklılığını doğrular.

Tuz püskürtme (toz) testi: Genel bir hızlandırılmış korozyon testi (ASTM B117 veya ISO 9227'ye göre).Galvanizli numuneler, % 5 sodyum klorür (su) içeren sürekli bir sisin kontrol edilen sıcaklıkta (35°C) püskürtüldüğü bir odaya yerleştirilir.Örnekler periyodik olarak (örneğin 24, 48, 100 veya 500 saat sonra) kırmızı pas (çeliğin korozyonu) veya beyaz pas (zink oksidasyonu) belirtileri için incelenir.

Kabul edilebilirlik: Yapısal kuleler için, kaplama en az 100-500 saat (uygulama ortamına bağlı olarak) kırmızı pasına karşı dayanıklı olmalıdır.Beyaz pas (geçici bir çinko oksit tabakası) normaldir ve arızayı göstermez, ama aşırı yayılmamalı.

Sahada maruz kalma testi: Uzun süreli test, numune bileşenlerinin kulelerin amaçlanan ortamında (örneğin, kıyı, çöl,veya endüstriyel alanlar) ve aylar veya yıllar boyunca korozyon izlemeBu gerçek dünyadaki performansı doğrular.

E. Kimyasal Kompozisyon Analizi (Farklı)

Çinko kaplamanın saflık standartlarına uygun olmasını sağlamak için, galvanize banyo veya kaplama örneklerinde kimyasal analiz yapılabilir.

Test Yöntemi: Çinko içeriğini ölçmek (genellikle sıcak daldırma galvanize için% 98 saf çinko) ve kirlilikleri tespit etmek için atomik emilim spektroskopi (AAS) veya X ışını floresansı (XRF)kaplama kalitesini azaltabilecek demir).

3Test Standartları ve Uygunluk

Köşeli çelik kuleler için galvanizasyon testi, tutarlılık ve güvenilirliği sağlamak için endüstriye özgü standartlara uymalıdır:

ASTM Standartları: ASTM A123 (sıcak daldırma galvanizasyonu), ASTM B117 (tuz püskürtme testi), ASTM A817 (transmisyon kuleleri için galvanizli çelik).

ISO Standartları: ISO 1461 (galvanizli kaplamalar), ISO 9227 ( tuz püskürtme testi).

Yerel/Endüstri Özel Standartları: Telekomünikasyon veya güç aktarım kuleleri için, düzenleyici kurumlar tarafından ek gereklilikler belirlenebilir (örneğin, güç altyapısı için IEEE,ITU (telekomünikasyon kuleleri için) veya proje özellikleri.

4Kurulum sonrası test

Kule monte edildikten ve kurulduktan sonra, galvanizli kaplamanın nakliye, kaldırma veya montaj sırasında hasar görmediğini doğrulamak için nokta kontrolleri yapılır:

Kritik eklemlerde kaplama kalınlığını yeniden ölçün (örneğin, bacak-temel bağlantıları, merdiven montajları).

Çelik altyapının açığa çıkmış olabileceği sıyrıklar, çürükler veya aşınmalar için kontrol edin (zararı hafifse çinko bakımından zengin boya ile düzeltin).

Bolt deliklerinin ve bağlantı noktalarının (yüksek aşınma alanları) yeterli kaplama kalınlığını koruduğunu kontrol edin.

Özet

Köşeli çelik kuleler için galvanize testleri, kalınlığa, yapışkanlığa, yüzey kalitesine ve korozyon direncine odaklanan kapsamlı bir işlemdir.Sıkı standartlara uyarak ve hem fabrikada hem de yerinde testler yaparak, çinko kaplamanın bütünlüğü sağlanır, bu da kuleyi zorlu çevresel koşullara dayanabilmesini ve telekomünikasyon, güç iletiminde uzun vadeli güvenilirlik sağlamasını sağlar.ve diğer altyapı uygulamaları.

Daha fazla bilgi için lütfen buraya tıklayın!!!!!!

Ambalaj ve Nakliye

- Hayır.

İşbirliği Müşteriler

- Hayır.

Sertifikalar

- Hayır.

Daha fazla bilgi için lütfen buraya tıklayın!!!!!!

Özel ürün türleri ve avantajları

Kendini Destekleyen Kule 
Kendini destekleyen kule genellikle 3 ayaklı veya 4 ayaklı kuledir ve malzemesi çelik boru veya açı çeliktir.ve açı çelik kule düyü ve vida ile bağlantılıdır.
Özellikleri:
1.Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci.
2- Toprak kaynaklarını tasarruf et, uygun bir yer.
Uyumlu nakliye ve montaj.

Boru Çelik Kulesi
Tüp kulesi, çelik borulardan yapılmış bir kule sütunu ve üçgen şeklinde bir kule gövdesinin bölümüne sahip, kendi kendini destekleyen yüksek katlı bir çelik yapıya atıfta bulunur.Onun ana özellikleri üç boru kule sütunun çelik borular yapılmış ve kule gövde bölümünün üçgen şeklinde olmasıdır, yüksek katlı çelik yapısı, açılı çelikten farklıdır.

Monopol Kulesi

Monopol kule, yaygın olarak kullanılan, güzel görünümlü, 9 ila 18 metrekarelik küçük bir alanı kapsayan, maliyetli ve inşaatın çoğunluğu tarafından kabul edilen bir tür.Kule gövde daha makul bölüm kabul, yüksek dayanıklılıklı bir vida veya örtüşme (slip bağlantısı) ile bağlanır. Kolay bir kurulum özelliğine sahiptir ve çeşitli karmaşık saha alanlarına adapte olabilir.

Guyed Kulesi 
Guyed kulesinin yeni bir görünümü vardır ve en büyük özelliği çelik guy tel kullanılarak güçlendirilir.Diğerlerinden daha hafif ve daha ucuzdur.Geniş coğrafi alanlar için çok uygundur.

Muhafız Kulesi
Gözcü Kulesi, çoğunlukla çevreyi gözlemlemek için kullanılan ve birçok alanda önemli bir rol oynayan çok fonksiyonel bir binadır.Tasarımı, doğal ortamla uyum ve birliği vurgular, ve mimari tarzı genellikle çevre ortamıyla koordine edilir. Gözleme kuleleri genellikle kule bedenlerinden, platformlardan, kulelerden ve merdivenlerden oluşur.kompakt ve dayanıklı yapılarla.

Gizli Bir Ağaç Kulesi
Kamufle edilmiş Ağaç Kulesi aynı zamanda Bionik ağaç kulesinin yapay ağaçlarıdır. Temelinde gerçek bir ağaç gibi, ayrıca dikkatli tasarımı vardır. Görüş alanındaki gerçek ağaçların arasında yerleştirildiğinde,park ve meydan, doğanın bir parçası olacak.
Özellikleri:
1Mükemmel yapı ve muhteşem görünüm.
2Güçlü yapısal istikrar ve uzun çalışma ömrü.
3Küçük alan kapsamı ve büyük ekonomik etki.

Hizmetlerimiz

JIAYAO CO., LTD. profesyonel bir telekom kule üreticisi ve ISO9001 tarafından onaylanmıştır.Birçok ürün ABD'ye ihraç edildi., Avrupa ve diğer 55 farklı ülkede.
Biz tasarım ve açı çelik kule, boru çelik kule, monopol kule, çam ağacı kule, adamlı kule ve koruma kule üreticisi uzmanlaşmış.Laboratuvar.Çiftliğimizdeki hammadde Çin'deki ünlü çelik fabrikalarından geliyor: HBIS Group, Baowu Steel Group, Shougang Group.
