Kırsal Ağ Kapsamı için 10m-40m Gergili Tel Galvanizli Çelik Telekom Kulesi Kafes Direği

10m-40m Galvanizli Çelik Telekom Kulesi Kafes Direk Kırsal Ağ Kapsamı İçin

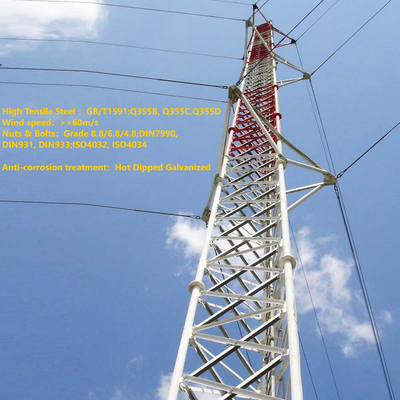

Temel Yapısal ve Tasarım Özellikleri

• İnce Kule Gövdesi: Boru veya kafes çelik yapı (kendi kendine destekli kulelerden daha dar) olarak inşa edilmiş, yük dağılımını optimize etmek için konik şekillidir.

• Guy Kablo Sistemi: 20-30m aralıklarla direğe bağlanan, rüzgar/sismik kuvvetlere direnmek için 45-60° açılarla yere sabitlenmiş çok sayıda çelik kablo seti.

• Yükseklik Aralığı: 30m'den 200m'nin üzerine kadar uzanır (çoğu kendi kendine destekli kuleden daha yüksektir), özel ihtiyaçlar için özelleştirilebilir.

• Aksesuarlar: Tırmanma merdivenleri, anten montajları, kablo tepsileri ve havacılık uyarı ışıkları (60m'den yüksek kuleler için) içerir.

Ana Malzemeler ve Standartlar

• Kule Gövdesi: Korozyon direnci ve mukavemet için galvanizli yapısal çelik (ASTM A36/S235JR).

• Guy Kabloları: Dayanıklılık için çinko/polimer kaplamalı yüksek mukavemetli çelik halatlar (ASTM A475).

• Sabitleyiciler: Kabloları sabitlemek için ağır hizmet tipi beton/çelik sabitleyiciler, gerilim yükleri için tasarlanmıştır.

• Uyumluluk: IEC 62305 (yıldırımdan korunma) ve yerel bina güvenlik yönetmeliklerine uyar.

Birincil Uygulama Senaryoları

• Yayın/Telekom: TV/radyo antenlerini ve uzun mesafeli mikrodalga vericilerini destekler (yükseklik yoluyla sinyal kapsamını en üst düzeye çıkarır).

• Meteorolojik İzleme: Doğru atmosferik veriler için yüksek irtifalarda hava sensörleri/radar barındırır.

• Havacılık Navigasyonu: Uzak bölgelerde (dağlar, kıyılar) havacılık işaretleri monte eder.

• Bilimsel Araştırma: Yerel parazitin üzerinde atmosferik enstrümanlar (ozon monitörleri) konuşlandırır.

1. Teknik Özellikler

Guyed wire tower'ın kule gövdesi nedir?

Guyed wire tower'ın (guyed mast tower) kule gövdesi, antenleri, sensörleri veya diğer ekipmanları destekleyen merkezi, ince, yük taşıyan yapıdır ve yanal stabilite için harici guy kablolarına dayanır (kendi kendine destekli rijitliğin aksine). Tipik olarak bir boru veya kafes çelik çerçeve olarak inşa edilen bu yapı, kendi kendine destekli kulelerden daha dardır ve yük dağılımını ve rüzgar direncini optimize etmek için konik bir tasarıma (tabanda daha geniş, tepede daha dar) sahiptir. Kule gövdesi, dış ortamlarda korozyon direnci ve uzun süreli dayanıklılık sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) imal edilmiştir. Tırmanma merdivenleri, anten montajları ve kablo tepsileri gibi temel aksesuarların montaj tabanı olarak hizmet eder ve modüler tasarımı, yayın, telekom veya meteorolojik izleme gibi uygulamalara göre uyarlanmış 30m ila 200m'nin üzerindeki yüksekliklerin özelleştirilmesine olanak tanır.

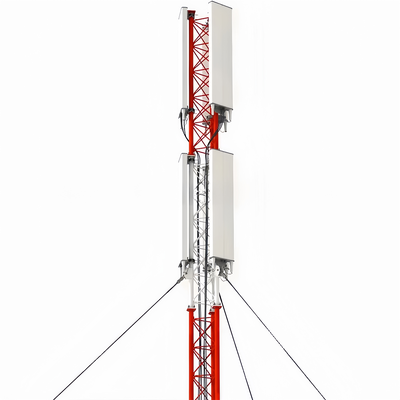

Guyed wire tower'a anten nasıl monte edilir?

Bir guyed wire tower'a anten monte etmek, kulenin tasarımı ve endüstri standartlarıyla uyumlu, yapılandırılmış, güvenliğe uygun bir süreci takip eder:

1. Montaj Öncesi Hazırlık: Antenin ağırlığını (donanım ve ilgili kablolar dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Korozyon, yapısal hasar veya gevşek bağlantılar için kule gövdesini inceleyin ve yerel güvenlik yönetmeliklerine (örneğin, yıldırımdan korunma için IEC 62305) uyumluluğu onaylayın.
2. Anten Montajı Kurulumu: Kule gövdesindeki önceden belirlenmiş noktalara özel anten montajlarını (kulenin entegre aksesuarları) takın. Bu montajlar, rüzgar kuvvetlerine ve titreşimlere dayanacak şekilde sağlam bir bağlantı sağlayarak, kulenin galvanizli çelik yapısına uyumlu yüksek mukavemetli cıvatalar kullanılarak sabitlenir.
3. Anten Kaldırma ve Konumlandırma: Anteni hedef yüksekliğe (optimal sinyal kapsamı için stratejik olarak seçilmiş) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer aletleri veya hizalama ölçerler kullanarak anteni amaçlanan iletim/alma yönüne hizalayın.
4. Antenin Sabitlenmesi: Uygun donanım kullanarak anteni önceden monte edilmiş montajlara sabitleyin, hareketi önlemek için cıvataları belirtilen torka kadar sıkın. Antenin seviye ve stabil olduğundan, performansı veya yapısal bütünlüğü etkileyebilecek bir sallantı olmadığından emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Çevresel hasardan korunmaları için sinyal kablolarını veya besleyicilerini kulenin entegre kablo tepsilerinden geçirin. Kabloları antene bağlayın ve bağlantı noktalarında uygun yalıtım ve su geçirmezlik sağlayarak yer tabanlı ekipmana indirin.
6. Son Kontrol: Güvenli montajı doğrulamak için anten, montajlar ve kabloların görsel kontrolünü yapın. İşlevselliği doğrulamak için antenin sinyal iletim/alma özelliğini test edin ve tüm süreç boyunca tüm güvenlik protokollerinin (örneğin, işçiler için düşme koruması) uygulandığından emin olun.

Guyed wire tower'daki Tırmanma Önleyici Cihaz nedir?

Guyed wire tower için tırmanma önleyici cihaz, yetkisiz erişimi önlemek ve düşme risklerini azaltmak için kule gövdesine monte edilen özel bir güvenlik bileşenidir. Yaygın tasarımlar şunları içerir:

• Tırmanma önleyici halkalar/etekler: Tırmanma girişimlerini el tutuşu veya ayak basma yerleri sağlayarak engelleyen, kulenin tabanına yakın (tipik olarak yerden 2-3m yukarıda) monte edilmiş dairesel veya konik çelik bariyerler.
• Dikenli veya tırtıklı caydırıcılar: Yetkisiz tırmanmayı caydırmak için alt kule bölümlerinde veya merdivenlerde bulunan ölümcül olmayan, sivri çelik eklentiler.
• Kilitli erişim: Kulede zemin seviyesinde bir erişim paneli veya merdiven girişi varsa, kilitli bir kapı erişimi yalnızca sertifikalı personele sınırlar.

Bu cihazlar, dış koşullara dayanacak şekilde korozyona dayanıklı malzemelerden (örneğin, kule gövdesiyle uyumlu galvanizli çelik) yapılmıştır. Birincil amaçları, eğitimsiz bireylerin kazara veya kasıtlı tırmanmasını önleyerek güvenliği artırmak, yerel bina güvenlik yönetmeliklerine ve kule operatörleri için sorumluluk azaltmaya uyum sağlamaktır.

Guyed wire ve guyed wire tower nasıl bağlanır?

Guy kablolarını bir guyed wire tower'a bağlamak, kabloların kuleyi rüzgar ve sismik kuvvetlere karşı etkili bir şekilde stabilize etmesini sağlamak için güvenli, yük taşıyan bir işlem içerir:

1. Hazırlık: Dayanıklılık için çinko veya polimer kaplamalı yüksek mukavemetli çelik halatlardan yapılmış guy kabloları seçin (ASTM A475'e uygun). Kule gövdesinin, kulenin tasarımında belirtildiği gibi, 20-30m aralıklarla önceden imal edilmiş bağlantı noktalarına (örneğin, kulakçıklar, braketler veya traversler) sahip olduğundan emin olun.
2. Bağlantı Donanımı Kurulumu: Ağır hizmet tipi guy kablo braketlerini veya kancalarını, kulenin galvanizli çelik yapısına uyumlu yüksek mukavemetli cıvatalar kullanarak kulenin önceden belirlenmiş bağlantı noktalarına monte edin. Bu braketler, gerilimi kule gövdesine eşit olarak dağıtmak üzere tasarlanmıştır.
3. Kablo Sonlandırma: Her bir guy kablosunun ucunu sabitlemek için profesyonel sonlandırma bağlantı elemanları (örneğin, pres kovanlar, kablo kelepçeleri veya gözlü cıvatalar) kullanın. Pres kovanlar, yüksek mukavemetli, kalıcı bir bağlantı için kabloya preslenirken, kablo kelepçeleri ayarlanabilir gerilim sağlar.
4. Bağlantı ve Gerdirme: Sonlandırılmış guy kablosu ucunu bir mapa veya pim kullanarak kulenin braketine takın, gevşeklik olmadığından emin olun. Kablonun gerilimini tasarım spesifikasyonuna ayarlamak için bir gerdirme aleti (örneğin, gerdirme vidası veya vinç) kullanın - bu, kulenin yanal kuvvetlerini dengelemek için kritiktir.
5. Doğrulama: Bağlantının kulenin konik yapısıyla hizalandığını ve kablonun eşit şekilde gerildiğini (kule gövdesini zorlayabilecek aşırı gerdirme önlenerek) kontrol edin. Donanım ve sonlandırma bağlantı elemanlarının korozyona dayanıklı olduğunu ve kulenin güvenlik standartlarına uyduğunu onaylayın.

Guyed wire ve guyed anchor bolt nasıl bağlanır?

Guy kablolarını guyed anchor bolt'lara (yer sabitleyicileri) bağlamak, kulenin stabilitesini sağlamak için kablonun gerilimini yere aktarmak için kritik bir adımdır:

1. Sabitleyici Hazırlığı: Yer sabitleyicisinin (gerilim yükleri için tasarlanmış ağır hizmet tipi beton veya çelik sabitleyici) guy kablosuna göre 45-60° açıyla yere doğru şekilde monte edildiğinden emin olun. Sabitleyici, çekme kuvvetlerine dayanmak için tamamen kürlenmiş (beton için) ve güvenli bir şekilde gömülmüş olmalıdır.
2. Sabitleyici Cıvatası Erişimi: Sabitleyicinin üst cıvatasının (guyed anchor bolt) yerden dışarı doğru çıktığından ve bağlantı donanımını alacak şekilde vidalandığından emin olun. Cıvata, guy kablosunun gerilimine dayanacak şekilde yüksek mukavemetli çelikten yapılmış olmalıdır.
3. Kablo Sonlandırma: Guy kablosunun serbest ucunu, kule bağlantısı için kullanılanlarla aynı yüksek mukavemetli bağlantı elemanlarını (pres kovanlar, kablo kelepçeleri veya gözlü cıvatalar) kullanarak sonlandırın, güvenli, yük taşıyan bir uç sağlayın.
4. Bağlantı Donanımı Montajı: Bir gerdirme vidası (gerilim ayarlaması için) ve bir mapayı sonlandırılmış guy kablosuna takın. Gerdirme vidası, bir somun veya rondela aracılığıyla guyed anchor bolt'a bağlanır, bu da kablonun geriliminin ince ayarını sağlar.
5. Gerdirme ve Sabitleme: Gerekli spesifikasyona guy kablosunu gerdirmek için gerdirme vidasını kullanın, sabitleyiciyi çekmeden yanal kuvvetlere direndiğinden emin olun. Gerdirildikten sonra, zamanla gevşemeyi önlemek için gerdirme vidasını pimler veya kilit somunları ile kilitleyin.
6. Son Kontrol: Bağlantının güvenli olduğunu, sabitleyicide herhangi bir hareket belirtisi olmadığını ve guy kablosunun doğru 45-60° açıyla hizalandığını doğrulayın. Cıvata, donanım ve kablo sonlandırmasındaki korozyonu inceleyin, IEC 62305 ve yerel güvenlik yönetmeliklerine uyumluluğu sağlayın.
