Profesyonel Gergili Tel Kule İletişim Direk Kafes FM TV Sinyal Yayın İstasyonu için Çelik Radyo Kulesi Güvenlik Tırmanma Merdiveni ve Platform Aksesuarları ile

FM TV Sinyal Yayın İstasyonu için Güvenlik Tırmanma Merdiveni ve Platform Aksesuarları ile Profesyonel Gergi Kablolu Kule İletişim Direği Kafes Çelik Radyo Kulesi

Temel Yapısal ve Tasarım Özellikleri

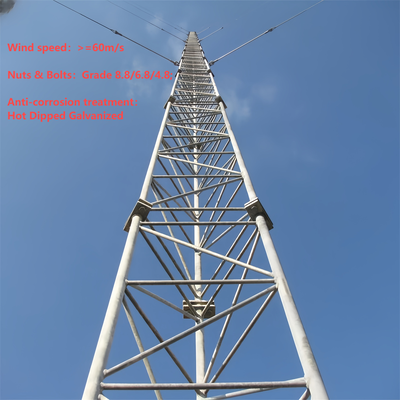

• İnce Kule Gövdesi: Tübüler veya kafes çelik yapı olarak inşa edilmiştir (kendi kendine destekli kulelerden daha dar), yük dağılımını optimize etmek için konik bir şekle sahiptir.

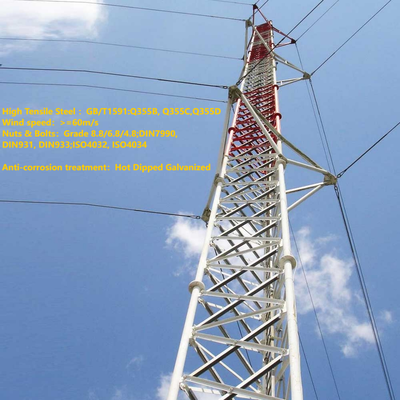

• Gergi Kablosu Sistemi: Direğe 20-30m aralıklarla takılan çok sayıda çelik kablo seti, rüzgar/sismik kuvvetlere direnmek için 45-60° açılarla yere sabitlenmiştir.

• Yükseklik Aralığı: 30m'den 200m'nin üzerine kadar uzanır (çoğu kendi kendine destekli kuleden daha yüksektir), özel ihtiyaçlar için özelleştirilebilir.

• Aksesuarlar: Tırmanma merdivenleri, anten montajları, kablo kanalları ve havacılık uyarı ışıkları (60m'den yüksek kuleler için) içerir.

Ana Malzemeler ve Standartlar

• Kule Gövdesi: Korozyon direnci ve mukavemet için galvanizli yapısal çelik (ASTM A36/S235JR).

• Gergi Kabloları: Dayanıklılık için çinko/polimer kaplamalı yüksek mukavemetli çelik kablolar (ASTM A475).

• Sabitleyiciler: Kabloları sabitlemek için ağır hizmet tipi beton/çelik sabitleyiciler, gerilim yükleri için tasarlanmıştır.

• Uyumluluk: IEC 62305 (yıldırımdan korunma) ve yerel bina güvenlik yönetmeliklerine uyar.

Birincil Uygulama Senaryoları

• Yayın/Telekom: TV/radyo antenlerini ve uzun mesafeli mikrodalga vericilerini destekler (yükseklik yoluyla sinyal kapsama alanını en üst düzeye çıkarır).

• Meteorolojik İzleme: Doğru atmosferik veriler için yüksek rakımlarda hava sensörleri/radar barındırır.

• Havacılık Navigasyonu: Uzak bölgelerde (dağlar, kıyılar) havacılık işaretleri monte eder.

• Bilimsel Araştırma: Yerel parazitin üzerinde atmosferik enstrümanlar (ozon monitörleri) konuşlandırır.

1. Teknik Özellikler

Gergi kablolu kulenin kule gövdesi nedir?

Gergi kablolu bir kulenin (gergi kablolu direk kulesi) kule gövdesi, antenleri, sensörleri veya diğer ekipmanları destekleyen merkezi, ince yük taşıyan yapıdır ve yanal stabilite için harici gergi kablolarına dayanır (kendi kendine destekli rijitliğin aksine). Tipik olarak bir tübüler veya kafes çelik çerçeveolarak inşa edilen bu yapı, kendi kendine destekli kulelerden daha dardır ve yük dağılımını ve rüzgar direncini optimize etmek için konik bir tasarıma (tabanda daha geniş, tepede daha dar) sahiptir. Kule gövdesi, dış ortamlarda korozyon direnci ve uzun süreli dayanıklılık sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) imal edilmiştir. Tırmanma merdivenleri, anten montajları ve kablo kanalları gibi temel aksesuarların montaj tabanı olarak hizmet eder ve modüler tasarımı, yayın, telekom veya meteorolojik izleme gibi uygulamalara göre uyarlanmış 30m ila 200m'yi aşan yüksekliklerin özelleştirilmesine olanak tanır.

Gergi kablolu kuleye anten nasıl monte edilir?

Gergi kablolu bir kuleye anten monte etmek, kulenin tasarımına ve endüstri standartlarına uygun, yapılandırılmış, güvenliğe uyumlu bir süreci takip eder:

1. Kurulum Öncesi Hazırlık: Antenin ağırlığını (donanım ve ilgili kablolar dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Korozyon, yapısal hasar veya gevşek bağlantılar için kule gövdesini inceleyin ve yerel güvenlik yönetmeliklerine (örneğin, yıldırımdan korunma için IEC 62305) uyumluluğu onaylayın.
2. Anten Montajı Kurulumu: Kule gövdesindeki önceden belirlenmiş noktalara özel anten montajlarını (kulenin entegre aksesuarları) takın. Bu montajlar, rüzgar kuvvetlerine ve titreşimlere dayanacak şekilde sağlam bir bağlantı sağlayarak, kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanılarak sabitlenir.
3. Anten Kaldırma ve Konumlandırma: Anteni hedef yüksekliğe (optimal sinyal kapsama alanı için stratejik olarak seçilmiş) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer aletleri veya hizalama ölçerler kullanarak anteni amaçlanan iletim/alma yönüyle hizalayın.
4. Antenin Sabitlenmesi: Hareket etmesini önlemek için cıvataları belirtilen torka kadar sıkarak, uyumlu donanım kullanarak anteni önceden monte edilmiş montajlara sabitleyin. Antenin seviye ve stabil olduğundan, performansı veya yapısal bütünlüğü etkileyebilecek bir sallantı olmadığından emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Çevresel hasardan korumak için sinyal kablolarını veya besleyicilerini kulenin entegre kablo kanallarından geçirin. Kabloları antene bağlayın ve bağlantı noktalarında uygun yalıtım ve su geçirmezlik sağlayarak yer tabanlı ekipmana indirin.
6. Son Kontrol: Güvenli kurulumu doğrulamak için anten, montajlar ve kabloların görsel kontrolünü yapın. İşlevselliği doğrulamak için antenin sinyal iletimini/almasını test edin ve tüm süreç boyunca tüm güvenlik protokollerinin (örneğin, işçiler için düşme önleme) uygulandığından emin olun.

Gergi kablolu kuleden Anti Tırmanma Cihazı nedir?

Gergi kablolu bir kule için tırmanma önleyici cihaz, yetkisiz erişimi önlemek ve düşme risklerini azaltmak için kule gövdesine monte edilen özel bir güvenlik bileşenidir. Yaygın tasarımlar şunları içerir:

• Tırmanma önleyici halkalar/etekler: Tırmanma girişimlerini el tutuşu veya ayak basma yerleri sağlayarak engelleyen, kulenin tabanına yakın (tipik olarak yerden 2-3m yukarıda) monte edilen dairesel veya konik çelik bariyerler.
• Dikenli veya tırtıklı caydırıcılar: Yetkisiz tırmanmayı caydırmak için alt kule bölümlerinde veya merdivenlerde bulunan ölümcül olmayan, sivri çelik eklentiler.
• Kilitli erişim: Kulede zemin seviyesinde bir erişim paneli veya merdiven girişi varsa, kilitli bir kapı erişimi yalnızca yetkili personele sınırlar.

Bu cihazlar, dış koşullara dayanmak için korozyona dayanıklı malzemelerden (örneğin, kule gövdesiyle uyumlu galvanizli çelik) yapılmıştır. Birincil amaçları, eğitimsiz bireylerin kazara veya kasıtlı tırmanmasını önleyerek güvenliği artırmak, yerel bina güvenlik yönetmeliklerine ve kule operatörleri için sorumluluk azaltmaya uyum sağlamaktır.

Gergi kablosu ve gergi kablolu kule nasıl bağlanır?

Gergi kablolarını gergi kablolu bir kuleye bağlamak, kabloların kuleyi rüzgar ve sismik kuvvetlere karşı etkili bir şekilde stabilize etmesini sağlamak için güvenli, yük taşıyan bir işlem içerir:

1. Hazırlık: Dayanıklılık için çinko veya polimer kaplamalı yüksek mukavemetli çelik kablolardan (ASTM A475'e uygun) yapılmış gergi kabloları seçin. Kule gövdesinin, kulenin tasarımında belirtildiği gibi 20-30m aralıklarla önceden üretilmiş bağlantı noktalarına (örneğin, kulakçıklar, braketler veya traversler) sahip olduğundan emin olun.
2. Bağlantı Donanımı Kurulumu: Ağır hizmet tipi gergi kablosu braketlerini veya kancalarını, kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanarak kulenin önceden belirlenmiş bağlantı noktalarına monte edin. Bu braketler, gerilimi kule gövdesine eşit olarak dağıtmak için tasarlanmıştır.
3. Kablo Sonlandırma: Her bir gergi kablosunun ucunu sabitlemek için profesyonel sonlandırma bağlantı parçaları (örneğin, pres kovanları, kablo kelepçeleri veya gözlü somunlar) kullanın. Pres kovanları, kalıcı, yüksek mukavemetli bir bağlantı için kabloya preslenirken, kablo kelepçeleri ayarlanabilir gerginlik sağlar.
4. Bağlantı ve Gerdirme: Sonlandırılmış gergi kablosu ucunu bir mapa veya pim kullanarak kulenin braketine takın, gevşeklik olmadığından emin olun. Kablonun gerginliğini tasarım spesifikasyonuna ayarlamak için bir gerdirme aleti (örneğin, bir gerdirme vidası veya vinç) kullanın - bu, kulenin yanal kuvvetlerini dengelemek için kritiktir.
5. Doğrulama: Bağlantının kulenin konik yapısıyla hizalandığını ve kablonun düzgün bir şekilde gerildiğini (kule gövdesini zorlayabilecek aşırı gerginlikten kaçının) kontrol edin. Donanım ve sonlandırma bağlantı parçalarının korozyona dayanıklı olduğunu ve kulenin güvenlik standartlarına uyduğunu onaylayın.

Gergi kablosu ve gergi kablosu ankraj cıvatası nasıl bağlanır?

Gergi kablolarını gergi kablosu ankraj cıvatalarına (yer sabitleyicileri) bağlamak, kulenin stabilitesini sağlamak için kablonun gerilimini yere aktarmak için kritik bir adımdır:

1. Sabitleyici Hazırlığı: Yer sabitleyicisinin (gerilim yükleri için tasarlanmış ağır hizmet tipi beton veya çelik sabitleyici) gergi kablosuna göre 45-60° açıyla yere doğru şekilde monte edildiğinden emin olun. Sabitleyici, çekme kuvvetlerine dayanmak için tamamen kürlenmiş (beton için) ve güvenli bir şekilde gömülmüş olmalıdır.
2. Ankraj Cıvatası Erişimi: Ankrajın üst cıvatasının (gergi kablosu ankraj cıvatası) yerin üzerinde çıkıntılı olduğunu ve bağlantı donanımını alacak şekilde dişli olduğunu sağlayın. Cıvata, gergi kablosunun gerilimine dayanacak şekilde yüksek mukavemetli çelikten yapılmış olmalıdır.
3. Kablo Sonlandırma: Gergi kablosunun serbest ucunu, kule bağlantısı için kullanılanlarla aynı yüksek mukavemetli bağlantı parçalarını (pres kovanları, kablo kelepçeleri veya gözlü somunlar) kullanarak sonlandırın, güvenli, yük taşıyan bir uç sağlayın.
4. Bağlantı Donanımı Montajı: Bir gerdirme vidası (gerginlik ayarı için) ve bir mapayı sonlandırılmış gergi kablosuna takın. Gerdirme vidası, bir somun veya rondela aracılığıyla gergi kablosu ankraj cıvatasına bağlanır, bu da kablonun gerginliğinin ince ayarını sağlar.
5. Gerdirme ve Sabitleme: Gergi kablosunu gerekli spesifikasyona göre gerdirmek için gerdirme vidasını kullanın, kulenin yanal kuvvetlerine direndiğinden emin olun. Gerdirildikten sonra, zamanla gevşemesini önlemek için gerdirme vidasını çatal pimler veya kilit somunları ile kilitleyin.
6. Son Kontrol: Bağlantının güvenli olduğunu, sabitleyicide herhangi bir hareket belirtisi olmadığını ve gergi kablosunun doğru 45-60° açıyla hizalandığını doğrulayın. Cıvata, donanım ve kablo sonlandırmasındaki korozyonu inceleyin, IEC 62305 ve yerel güvenlik yönetmeliklerine uyumluluğu sağlayın.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

3. İşbirliği Müşterileri

4. Sertifikalar

5. Hizmetlerimiz

JIAYAO CO., LTD. ISO9001 tarafından onaylanmış profesyonel bir telekom kulesi üreticisidir. Müşterilere en optimize edilmiş çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Açı çelik kule, tüp çelik kule, tek direk kule, çam ağacı kule, gergi kablolu kule ve gözetleme kulesi tasarlama ve üretme konusunda uzmanız. Departmanlarımız tasarım, Ar-Ge, denetim, laboratuvar, QC, galvanizleme ve çelik kule departmanlarını içerir. Hammaddelerimiz Çin'in ünlü çelik fabrikalarından gelmektedir: HBIS Group, Baowu Steel Group, Shougang Group.

İhtiyacınız olursa, sizi günde 24 saat karşılıyoruz!
