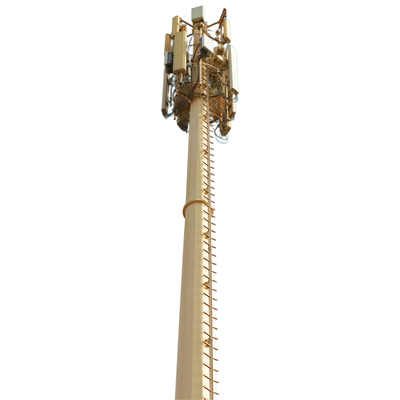

Kendiliğinden Ayakta Duran Monopol Çelik Kule Yüksek Mukavemetli Boru Tipi İletişim Direği Kulesi Kentsel Kablosuz Ağ Anten Sahası Desteği İçin Sıcak Daldırma Galvanizli Q235B
JIAYAO CO.,LTD
Ürün Açıklaması
TELEKOMÜNİKASYON VE MOBİL İLETİŞİM İÇİN PREMIUM ÇELİK MONOPOL KULESİ
Modern telekomünikasyon altyapısı için tasarlanmış gelişmiş boru tipi çelik yapı olan yüksek kaliteli Monopol Kulemizi keşfedin.
Akıcı tek direkli konfigürasyona sahip bu kendiliğinden ayakta duran iletişim kulesi, entegre bir çalışma platformu, güvenli anten braketleri ve güvenli bakım erişimi için dahili bir tırmanma merdiveni sistemi içerir.
Premium ASTM A36/A572 Gr50 veya S275JR plaka çeliğinden üretilen monopol kulelerimiz, güvenilir uzun vadeli performans için olağanüstü korozyon direnci ve aşınma direnci sunar.
Geleneksel köşeli çelik kulelerle karşılaştırıldığında, telekom monopolümüz önemli ölçüde daha küçük bir ayak izi sunar, bu da onu kentsel kurulumlar ve alan kısıtlı sahalar için ideal çözüm haline getirir.
20m, 30m, 40m standart yüksekliklerde veya tamamen özelleştirilmiş konfigürasyonlarda mevcut olan JIAYAO monopol kuleleri, estetik çekiciliği sağlam mühendislikle birleştirir - etkileyici bir 50 yıllık tasarım ömrü ile desteklenir.
5G ağlarını genişletiyor, kablosuz altyapıyı yükseltiyor veya yeni baz istasyonları inşa ediyor olun, çelik monopol kulelerimiz eşsiz değer ve güvenilirlik sunar.
1. Anahtar Detaylar:
Menşe Yeri: Hebei, Çin (Anakara) ; Marka Adı: Jaoyao veya OEM ; Model Numarası: Telekom Kulesi
Yüzey İşlem: Sıcak Daldırma Galvanizli veya boyalı.
2. Paketleme ve Teslimat:
Paketleme Detayları: Telekom kulesi, müşterinin gereksinimlerine göre Galvanizli çemberlerle paketlenecektir.
Teslimat: Ödemeden sonra 20 gün içinde Tianjin limanından sevk edilir
Kule elemanları: Bir çelik kule birkaç demete ayrılır.
Cıvatalar: Paketleme malzemesi sağlam naylon torba veya çelik tamburdur.
3. Teknik Veriler
| Tasarım |
| 1. Tasarım Kodu |

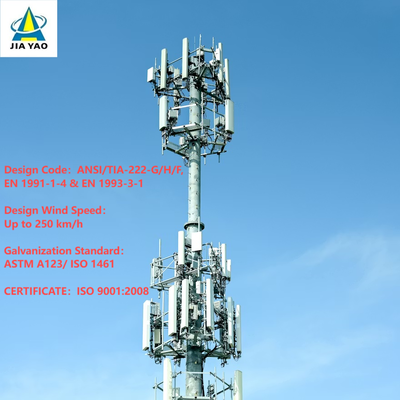

ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Yapısal Çelik |
| 2. Sınıf |
Yumuşak Çelik |
Yüksek Mukavemetli Çelik |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Tasarım Rüzgar Hızı |
250 km/saate kadar |
| 4. İzin Verilen Sapma |
Çalışma hızında 0.5 ~1.0 derece |
| 5. Çekme Mukavemeti (Mpa) |
360~510 |
470~630 |
| 6. Akma Mukavemeti (t≤16mm) (Mpa) |
355 |
235 |
| 7. Uzama (%) |
20 |
24 |
| 8. Darbe Mukavemeti KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Cıvatalar ve Somunlar |
| 9. Sınıf |
Sınıf 4.8, 6.8, 8.8 |
| 10. Mekanik özellikler için standartlar |
| 10.1 Cıvatalar |
ISO 898-1 |
| 10.2 Somunlar |
ISO 898-2 |
| 10.3 Pullar |
ISO 6507-1 |
| 11. Boyutlar için standartlar |
| 11.1 Cıvatalar |
DIN7990, DIN931, DIN933 |
| 11.2 Somunlar |
ISO4032, ISO4034 |
| 11.3 Pullar |
DIN7989, DIN127B, ISO7091 |
| Kaynak |
| 12. Yöntem |
CO2 Korumalı Ark Kaynağı ve Tozaltı Ark Kaynağı (SAW) |
| 13. Standart |
AWS D1.1 |
| İşaretleme |
| 14. Elemanların işaretleme yöntemi |
Hidrolik Pres Damgalama |
| Galvanizleme |
| 15. Çelik profillerin galvanizleme standardı |
ISO 1461 veya ASTM A123 |
| 16. Cıvata ve somunların galvanizleme standardı |
ISO 1461 veya ASTM A153 |
| Test |
| 17. Fabrika testi |
Çekme testi, Eleman analizi, Sharpy testi (darbe testi), Soğuk Bükme,
Preece testi, Çekiç testi |
| Kapasite |
| 18. Maksimum Üretim Kapasitesi |
Yıllık 50.000 TON |
MOBİL İLETİŞİM AĞLARI
4G LTE ve 5G hücresel baz istasyonları için ideal olan monopol kulelerimiz, kentsel ve banliyö alanlarda kesintisiz kablosuz kapsama alanı sağlayan çoklu taşıyıcı anten sistemleri için güvenilir yapısal destek sağlar.
TELEKOMÜNİKASYON ALTYAPISI
Mikrodalga iletim, kablosuz arka hat ve noktadan noktaya iletişim bağlantıları için sağlam kule çözümleri gerektiren telekom operatörleri ve ağ operatörleri için mükemmeldir.
YAYINCILIK VE AKTARIM HİZMETLERİ
Optimal sinyal yayılımı için yükseltilmiş anten konumlandırması gerektiren FM/AM radyo yayıncılığı, televizyon sinyali iletimi ve dijital yayın uygulamaları için uygundur.
KENTSEL VE ALAN KISITLI KURULUM ALANLARI
Kompakt tek direkli tasarım, monopol kulelerimizi şehir merkezleri, ticari bölgeler, otoyollar ve görsel etkiyi ve arazi kullanımını en aza indirmenin önemli olduğu konut alanları için tercih edilen seçenek haline getirir.
" style="padding: 0px 4px;">
MOBİL İLETİŞİM AĞLARI
4G LTE ve 5G hücresel baz istasyonları için ideal olan monopol kulelerimiz, kentsel ve banliyö alanlarda kesintisiz kablosuz kapsama alanı sağlayan çoklu taşıyıcı anten sistemleri için güvenilir yapısal destek sağlar.
TELEKOMÜNİKASYON ALTYAPISI
Mikrodalga iletim, kablosuz arka hat ve noktadan noktaya iletişim bağlantıları için sağlam kule çözümleri gerektiren telekom operatörleri ve ağ operatörleri için mükemmeldir.
YAYINCILIK VE AKTARIM HİZMETLERİ
Optimal sinyal yayılımı için yükseltilmiş anten konumlandırması gerektiren FM/AM radyo yayıncılığı, televizyon sinyali iletimi ve dijital yayın uygulamaları için uygundur.
KENTSEL VE ALAN KISITLI KURULUM ALANLARI
Kompakt tek direkli tasarım, monopol kulelerimizi şehir merkezleri, ticari bölgeler, otoyollar ve görsel etkiyi ve arazi kullanımını en aza indirmenin önemli olduğu konut alanları için tercih edilen seçenek haline getirir.
⇔Monopol kulenin ana gövdesi nedir?

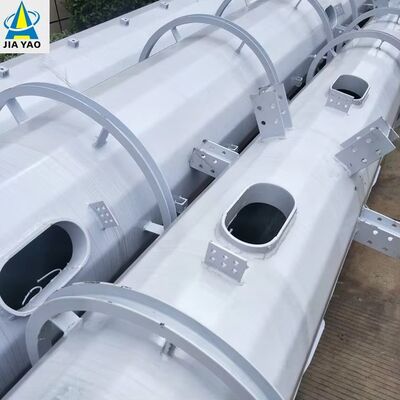

Monopol kulenin ana gövdesi, kulenin çekirdek yük taşıyan yapısını oluşturan, kentsel kullanıma uygun, tek, kendiliğinden ayakta duran katı/yarı katı bir şafttır. Genellikle yüksek mukavemetli haddelenmiş çelik plakalarından (Q345B/ASTM A500 Grade B) imal edilir ve rüzgar yükü direncini optimize etmek için konik bir tasarıma (üstte hafifçe daha dar) sahip silindirik veya kaynaklı çokgen bir şekle (çaplar 0.5–2m, kule yüksekliğine göre ölçeklenir) sahiptir (180 km/saate kadar). Yüksekliği 10m ila 60m arasında değişir (5G mikro istasyonları veya kentsel iletişim merkezleri için özelleştirilebilir) ve monopol kulenin tüm yardımcı bileşenlerini entegre etmek için temel çerçeve görevi görür.
⇔Monopol kulenin Alt Flanşı, Merdiveni ve Platformu nedir?
1.Alt Flanş: Monopolün ana şaftının tabanına kaynaklanmış ağır hizmet tipi bir çelik bileşendir ve kule gövdesi ile beton temel arasındaki kritik bağlantı görevi görür. Yüksek mukavemetli çelikten (ana gövde ile uyumlu) yapılmış ve korozyon önleyici işlemlerle işlenmiş olup, kulenin dikey olarak sabitlenmesi ve tüm yapısal ve ekipman yüklerinin yere aktarılması için temelin ankraj cıvatalarıyla hizalanır, kulenin genel stabilitesini sağlar.

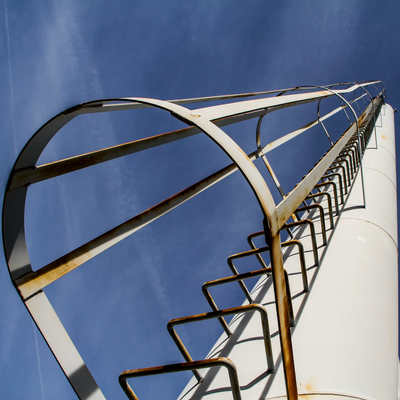

2.Merdiven: Monopolün ana şaftına entegre edilmiş, korozyona dayanıklı galvanizli çelikten yapılmış ve profesyonel bir düşüş durdurma sistemi ile donatılmış dahili bir tırmanma merdivenidir. Yalnızca sertifikalı bakım personeli için olup, kule denetimi, ekipman kurulumu ve onarımı için güvenli bir dikey erişim yolu sağlar ve bütünlüğü düzenli kule bakımının önemli bir odak noktasıdır.

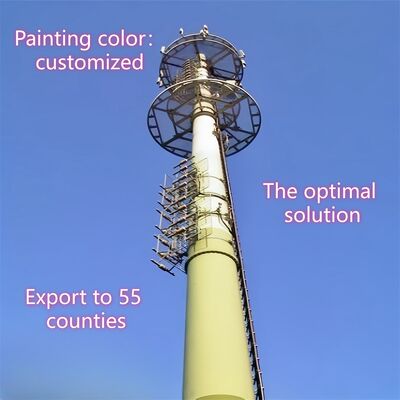

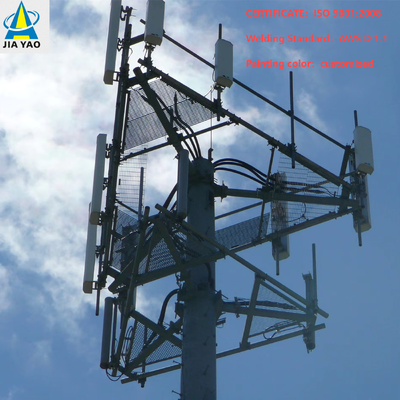

3.Platform: Monopol kulesi, belirlenmiş yüksekliklerde ana şaft üzerine monte edilmiş kompakt, entegre çelik platformlarla (proje ihtiyaçlarına göre özelleştirilmiş) donatılmıştır. Dayanıklılık için galvanizli çelikten imal edilen bu platformlar, telekom ekipmanlarının (örn. 5G antenleri, mikrodalga cihazları) ve gözetim teçhizatlarının kurulumu, bakımı ve denetimi için kararlı çalışma alanları olarak hizmet eder. Monopolün ultra kompakt ayak izine uyacak şekilde tasarlanmış olup, kulenin şık, göze batmayan kentsel tasarımından ödün vermeden operasyonel kolaylığı en üst düzeye çıkarırlar.
⇔Sıcak Daldırma Galvanizli Monopol Kulenin Ana Gövdesi Nedir?
Sıcak daldırma galvanizlemeden sonra, monopol kulenin ana gövdesi, konik tasarıma sahip çekirdek tek silindirik/çokgen çelik şaft (yüksek mukavemetli haddelenmiş çelik plakalar Q345B/ASTM A500 Grade B'den imal edilmiştir) olarak kalır ve yapısal şekli, boyutları ve yük taşıma performansı tam olarak korunur. Ana değişiklik, tüm çelik yüzeyinin ASTM A123 standardına uygun olarak homojen, yoğun bir çinko kaplama ile kaplanmış olmasıdır. Bu galvanizli katman, çelik alt tabakayı kentsel kirleticilerden, nemden ve dış ortam erozyonundan etkili bir şekilde koruyan bir korozyon önleyici bariyer oluşturarak ana gövdenin hizmet ömrünü 25 yıldan fazla uzatır. Galvanizli ana gövde ayrıca orijinal çelik şaftın yapısal sertliğini korur ve tüm kaynaklı bağlantılar (AWS D1.1 uyumlu) tutarlı korozyon önleyici performans ve kule gövdesinin genel yapısal bütünlüğünü sağlamak için eşit şekilde galvanizlenir.
Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın !!!
ŞİRKET HAKKINDA
PAKETLEME VE NAKLİYE
Gular müşterileri
Sertifikalar
Hizmetlerimiz
SSS
S: Kabul edilebilir MOQ nedir?
C: Kabul edilebilir MOQ'umuz 1 settir. Küçük miktarlardaki herhangi bir deneme siparişi memnuniyetle karşılanır.
S: Teslimat süresi nedir?
C: Depozito alındıktan sonra 25 gün içinde.
S: Kabul edilebilir ödeme vadesi nedir?
C: TT, L/C, Paypal, Western Union, .
S: Benim için OEM yapabilir misiniz?
C: Tüm OEM siparişlerini kabul ediyoruz, sadece bizimle iletişime geçin ve bana tasarımınızı verin, size makul bir fiyat sunacağız.
S: Fiyat teklifini ne zaman alabilirim?
C: Genellikle sorunuzu aldıktan sonra 24 saat içinde size fiyat teklifi veririz. Fiyat teklifini çok acil almak istiyorsanız, lütfen bizi arayın veya bize e-posta ile bildirin, böylece sorunuzu öncelikli olarak değerlendirebiliriz.
S: İletişim kuleniz yapısal standart ANSI / TIA/ EIA-222-G mi?
C: Evet.
S: Sıcak daldırma galvanizleme standardı ASTM A 123/153 mı?
C: Evet.
S: Bir hesaplama kitabı sağlayabilir misiniz?
C: Evet, ancak hesaplama kitabı için ödeme yapmanız gerekiyor
S: Ürün ömrünüz ne kadar?
C: 50 yıl.
S; Kulenin yapısı tek parça mı?
C: Hayır, müşterinin isteğine göre tasarlayıp üretebiliriz.
S: Ödeme yönteminiz nedir?
C: %30'u T/T ile depozito olarak, bakiyesi T/T veya görüşte L/C ile.
