Kırsal Telekomünikasyon Altyapısı için Optimize Edilmiş Yük Taşıyıcı Yapıya Sahip Ağır Hizmete Uygun 4 Ayaklı Açısal Çelik Kafes Kule ANSI/TIA-222-G Standardı

Kırsal Telekom Altyapısı için Optimize Edilmiş Yük Taşıyıcı Yapıya Sahip Ağır Hizmete Uygun 4 Ayaklı Açısal Çelik Kafes Kule ANSI/TIA-222-G Standardı

4 ayaklı açılı çelik kafes kuleKritik altyapı desteği için tasarlanmış bağımsız, yüksek mukavemetli bir çelik yapıdır. Kare tabanlı dört ayaklı çerçevesi ve çapraz kafes bağlantılarıyla karakterize edilen bu cihaz, dünya çapında iletişim, güç iletimi ve diğer endüstriyel uygulamalar için güvenilir bir omurga görevi görür. Stabilite için harici kablolara ihtiyaç duyan gergili kulelerin aksine, bu kendi kendini destekleyen tasarım, bağımsız olarak durarak kentsel alanlardan uzak bölgelere kadar çeşitli ortamlara uyarlanabilir hale gelir.

Modern altyapının temel taşı olan 4 ayaklı açılı çelik kafes kule, iletişim, enerji ve gözetim sektörlerinin artan taleplerini karşılamak için dayanıklılığı, çok yönlülüğü ve pratikliği birleştirir. Olgun tasarımı ve güvenilir performansı, onu dünya çapındaki projeler için tercih edilen bir seçim haline getiriyor.

Ürün Açıklaması

Paketleme Detayları:Telekom kulesi müşterinin gereksinimlerine göre Galvanizli çemberleme ile paketlenecektir.

Teslim etmek:Tianjin limanından ödeme yapıldıktan sonra 20 gün içinde gönderilir

Kule üyeleri:Bir çelik kule birkaç demet halinde ayrılmıştır.

Cıvatalar:Pacrum.lon torba veya çelik

Telekomünikasyon, izleme, gözlem ve güvenlik uygulamaları için özelleştirilmiş çelik kuleler tasarlama ve üretme konusunda uzmanız.Aşağıda detaylı ürün bilgileri yer almaktadır:

4 ayaklı açılı çelik kulenin kafes yapısı nedir?

4 ayaklı açılı çelik kulenin kafes yapısı, kulenin dört dikey açılı çelik ayağını birbirine bağlayan çapraz, kafes benzeri bir çerçevedir. Birbirine bağlı çelik elemanlardan (tipik olarak açılı çelik veya kafes çubuklardan) oluşan bu yapı, kulenin kendi ağırlığı, ekipman ağırlığı, rüzgar, sismik kuvvetler ve buz yükleri de dahil olmak üzere yükleri dört ayağın tamamına eşit şekilde dağıtan ağ benzeri bir model oluşturur. Bu yapı, kulenin yüksekliği boyunca entegre edilmiş olup, yapısal bütünlüğü ve stabiliteyi arttırmak için kulenin konik tasarımını (tabanda daha geniş, üstte daha dar) tamamlamaktadır. Kafes konfigürasyonu, yüksek mukavemet ile hafif performansı dengeler, malzeme kullanımını en aza indirirken yük taşıma kapasitesini ve zorlu çevre koşullarına karşı direnci en üst düzeye çıkarır. Aynı zamanda hava akışını kolaylaştırarak rüzgar direncini azaltır ve kulenin genel stabilitesini daha da artırır.

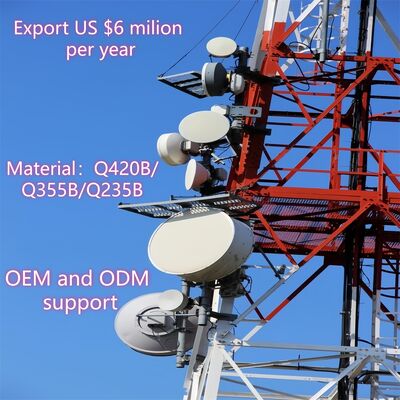

MW çanağı 4 ayaklı açılı çelik kuleye nasıl monte edilir?​

Mikrodalga (MW) çanağının 4 ayaklı açılı çelik kuleye montajı sistematik, güvenlikle uyumlu bir süreç izler:

1. Kurulum Öncesi Hazırlık: MW anteninin ağırlığını (çanak, montaj braketi ve ilgili donanım dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Kule tasarımının ekipman montajına ilişkin ilgili standartlara (örn. TIA/EIA-222-G/F) uygun olup olmadığını kontrol edin.
2. Braket Kurulumu: Özel anten/mikrodalga braketlerini (kuleyle birlikte verilir veya özel olarak üretilmiş), kulenin gövdesi veya ekipman platformu üzerindeki önceden belirlenmiş montaj noktalarına takın. Bu braketler, kafes yapısına veya kule ayaklarına sıkı bir bağlantı sağlamak için yüksek mukavemetli cıvatalar (ISO 898 derece 6.8/8.8'e uygun) kullanılarak sabitlenir.
3. Bulaşık Kaldırma ve Konumlandırma: MW çanağını hedef yüksekliğe (tipik olarak kulenin üst bölümlerine veya özel bir ekipman platformuna) kaldırmak için vinç veya özel kaldırma ekipmanı kullanın. Çanağın amaçlanan noktadan noktaya iletişim yolu ile hizalandığından emin olun (gerektiği gibi azimut ve yüksekliği ayarlayın).
4. Çanağı Sabitlemek: Uyumlu donanım kullanarak MW çanağını önceden monte edilmiş braketlere sabitleyin ve cıvataları kalibre edilmiş aletlerle belirtilen torkta sıkın. Çanağın sallanma veya hareket olmadan düz ve sabit olduğundan emin olun.
5. Kablo Yönlendirme ve Entegrasyonu: Çanak sinyal kablolarını çevresel zararlardan korumak için kulenin entegre kablo kanallarından geçirin. Kabloları kule tabanındaki veya ara platformdaki uygun ekipmana (örn. vericiler/alıcılar) bağlayın ve uygun izolasyon ve su geçirmezlik sağlayın.
6. Son Muayene: Çanağın güvenli bir şekilde monte edildiğini, braketlerin sağlam olduğunu ve kabloların düzgün şekilde organize edildiğini doğrulamak için görsel bir kontrol yapın. Süreç boyunca güvenlik protokollerine bağlı kalarak hizalamayı ve işlevselliği doğrulamak için çanağın sinyal iletimini test edin.

4 ayaklı köşeli çelik kulenin ana yapısı nedir?

4 ayaklı açılı çelik kulenin ana yapısı, üç temel bileşenden oluşan, stabilite ve yük taşıma için tasarlanmış, kendi kendini destekleyen bir çerçevedir:

• Dört Dikey Açılı Çelik Ayak: Yüksek kaliteli yapısal çelikten (örn. Q235B, Q345B, Q420; ASTM A36/A572 ile uyumlu) yapılmış ve kare taban konfigürasyonunda düzenlenmiş ana yük taşıyıcı elemanlar. Bu bacaklar kulenin toplam ağırlığını (ekipman ve çevresel yükler dahil) temele aktarır.
• Kafes Kafes Bağlantıları: Dört ayağı yatay ve çapraz olarak birbirine bağlayan çapraz çelik elemanlar (köşeli çelik veya kafes çubuklar). Bu kafes sistemi, yükleri yapı boyunca eşit olarak dağıtır, sağlamlığı artırır ve yanal kuvvetlere (rüzgar, sismik aktivite) direnç göstererek kulenin karakteristik kafes desenini oluşturur.
• Konik Çerçeve Tasarımı: Kule, tabandan yukarıya doğru kademeli olarak daralır (altta daha geniş, üstte daha dar), malzemeyi yüklerin en ağır olduğu yerde (tabanda) yoğunlaştırarak yapısal bütünlüğü optimize eder ve daha yüksek kotlarda rüzgar direncini azaltır.

Tamamlayıcı yapısal öğeler (örneğin, ekipman platformları, tırmanma merdivenleri ve kablo kanalları), pratik işlevselliği desteklemek için ana çerçeveye entegre edilmiştir, ancak dört dikey ayak ve kafes kafes bağlantıları, kulenin yapısal omurgasını oluşturur.

Platform, 4 ayaklı açılı çelik kule merdiveni

A.Platform

• Amaç: Ekipmanın (örn. MW antenleri, 5G antenleri, gözetleme cihazları) ve kule bileşenlerinin kurulumu, bakımı veya denetimi için yükseltilmiş, sabit bir çalışma alanı görevi görür. Ayrıca tırmanma sırasında işçiler için güvenli bir dinlenme noktası sağlar.
• Tasarım Özellikleri: Tipik olarak galvanizli çelikten yapılmış (korozyon direnci açısından ASTM A123/ISO 1461'e uygun) ve belirli yüksekliklerde kulenin kafes yapısına entegre edilmiştir. Platformlar, çalışanların güvenliğini sağlamak için güvenlik korkulukları, kaymaz yüzeyler ve erişim kapakları içerebilir. Bunlar, kulenin genel yük taşıma kapasitesine uygun olarak işçilerin, aletlerin ve ekipmanların ağırlığını destekleyecek şekilde tasarlanmıştır.
• Özelleştirme: Proje ihtiyaçlarına göre birden fazla yüksekliğe eklenebilir (örn. bakım için anten montaj noktalarının yakınına veya orta kuleye).

B. Merdiven

• Amaç: Çalışanların kurulum, inceleme veya onarım amacıyla kuleye tırmanarak platformlara, ekipmanlara veya üst bölümlere erişmesine olanak tanıyan özel bir güvenli erişim sistemi.
• Tasarım Özellikleri: Dayanıklılık ve korozyon direnci için galvanizli çelikten yapılmıştır ve rahat tırmanma için eşit aralıklı basamaklarla (endüstri güvenlik standartlarına göre). Temel güvenlik özellikleri arasında korkuluklar, düşme önleyici sistemler (örn. koşum takımları için kablo kılavuzları) ve bazen düşmeleri önlemek için kafes muhafazaları yer alır. Merdiven, kulenin bacaklarına veya kafes kirişine dikey olarak bağlanarak güvenli ve sağlam bir yol sağlanır.
• Uyumluluk: Güvenlik düzenlemeleri ve endüstri standartlarına (ör. TIA/EIA-222-G/F) uygun olarak, dikey erişim sırasında çalışanların korunmasına öncelik verilerek tasarlanmıştır.

Platform ve merdiven birlikte, yüksek rakımlı ekipman ve bileşenlere güvenli, verimli erişim sağlayarak, devam eden işletme ve bakımı destekleyerek kulenin kullanılabilirliğini artırır.

​

Galvanizleme açısal çelik kule testi

Galvanizleme, 4 ayaklı açılı çelik kafes kuleler için hayati bir yüzey işlemidir; zorlu dış mekan koşullarına dayanacak şekilde uzun süreli korozyon direnci sağlar ve kulenin hizmet ömrünü 20 yılın üzerine uzatır. Aşağıda galvanizleme testine basitleştirilmiş bir genel bakış verilmiştir:

1. Temel Test Hedefleri

• Dayanıklı korozyon koruması için yeterli kaplama kalınlığını sağlayın.
• Çinko kaplamanın homojenliğini ve güçlü yapışmayı doğrulayın (soyulmayı/pullanmayı önleyin).
• Kritik kusurların (örneğin çıplak çelik, çatlaklar, çukurlar) olup olmadığını kontrol edin.
• Uluslararası standartlara (ASTM A123, ISO 1461) uygundur.

2. Temel Test Yöntemleri (Fabrika sonrası ve kurulum sonrası gerçekleştirilir)

• Kaplama Kalınlığı: Manyetik kalınlık ölçerler (tahribatsız) veya mikrometreler (yalnızca numuneye zarar veren) kullanın; minimum 85–120 μm (zorlu ortamlar için daha kalın).
• Yapışma: Bükme testi (180°), çekiç testi veya bıçak çapraz tarama testi; kaplamanın ayrılmasına izin verilmez.
• Görsel Muayene: Çıplak çeliği, çatlakları, düzensiz çinko oluşumunu veya kirlenmeyi kontrol edin; Küçük düzensizlikler, etkilemiyorsa kabul edilebilir.
• Korozyon Direnci: 100–500 saat boyunca tuz püskürtme testi (ASTM B117/ISO 9227) (kırmızı pasa karşı dayanıklılık); isteğe bağlı uzun vadeli saha maruziyeti.
• İsteğe Bağlı Kimyasal Analiz: ≥%98 çinko saflığını doğrulamak ve yabancı maddeleri tespit etmek için AAS/XRF.

3. Uyumluluk Standartları

ASTM (A123, B117, A572), ISO (1461, 9227, 898), kule tasarım kurallarına (TIA/EIA-222-G/F) ve yerel düzenlemelere uyun.

4. Kurulum Sonrası Nokta Kontrolleri

• Kritik bağlantı noktalarındaki kalınlığı yeniden ölçün.
• Hasar (çizikler, ezikler) olup olmadığını kontrol edin ve gerekirse çinko açısından zengin boyayla rötuş yapın.
• Cıvata deliklerinde ve yüksek aşınma alanlarında kaplama bütünlüğünü doğrulayın.

Bu test, galvaniz kaplamanın güvenilirliğini sağlayarak kulenin altyapı uygulamalarındaki performansını destekler.

Daha Fazla Bilgi İçin Lütfen Tıklayınız!!!!!!

Paketleme ve Nakliye

Sertifikalar

​Daha Fazla Bilgi İçin Lütfen Tıklayınız!!!!!!

Özelleştirilmiş ürün türleri ve avantajı

Kendini Destekleyen Kule 
Kendinden destekli kule genellikle 3 ayaklı veya 4 ayaklı kuledir ve malzemesi çelik boru veya açılı çeliktir. Bağlantıya gelince, boru şeklindeki kule flanşla, köşebent çelik kule ise somun ve cıvatalarla bağlanır.
Özellikler:
1.Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci.
2. Arazi kaynağını, uygun konumu kaydedin.
Rahat taşıma ve kurulum.

Boru Çelik Kule
Tüp kule, çelik borulardan yapılmış bir kule kolonu ve üçgen şeklinde bir kule gövde bölümü olan, kendi kendini destekleyen yüksek katlı bir çelik yapıyı ifade eder. Başlıca özellikleri, üç borulu kule kolonunun çelik borulardan yapılmış olması ve kule gövde bölümünün üçgen şeklinde olması, yani açılı çelikten farklı, yüksek katlı bir çelik yapı olmasıdır.

Tekel Kulesi

Monopol kule, yaygın olarak kullanılan, güzel görünüme sahip, 9 ila 18 metrekarelik küçük bir alanı kaplayan, uygun maliyetli ve inşaatın çoğunluğu tarafından benimsenen bir türdür. Kule gövdesi, yüksek mukavemetli cıvata veya örtüşme (kayma bağlantısı) yoluyla bağlanan daha makul bir bölümü benimser. Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha sahalarına uyum sağlayabilir.

Gergili Kule 
Gergili kule yeni bir görünüme sahip olup en büyük özelliği çelik gergi teli kullanılarak güçlendirilmiştir. Gergili kule, ekonomik ve pratik olan yaygın bir iletişim kulesi türüdür. Diğerlerine göre daha hafif ve daha ucuzdur. Coğrafi geniş alanlar için çok uygundur.

Muhafız Kulesi
Gözetleme kulesi, esas olarak çevreyi gözlemlemek için kullanılan ve birçok alanda önemli bir rol oynayan çok işlevli bir yapıdır. Tasarımı, doğal çevreyle uyumu ve birliği vurgular ve mimari tarz genellikle çevredeki ortamla koordine edilir. Gözlem kuleleri genellikle kompakt ve dayanıklı yapılara sahip kule gövdeleri, platformlar, kuleler ve merdivenlerden oluşur.

Kamufle Ağaç Kulesi
Kamuflajlı Ağaç Kule aynı zamanda Biyonik ağaç kulenin bir nevi yapay ağacıdır, tabanı gerçek gibi, artı titiz tasarımıyla gezi alanı, park ve meydanlarda gerçek ağaçların arasına yerleştirildiğinde doğanın bir parçası olacaktır.
Özellikler:
1. Zarif yapı ve muhteşem görünüm.
2. Güçlü yapısal stabilite ve uzun çalışma ömrü.
3. Küçük alan kaplaması ve büyük ekonomik etki.

Hizmetlerimiz

JIAYAO CO., LTD. profesyonel bir telekom kulesi üreticisidir ve ISO9001 tarafından onaylanmıştır. Müşterilerimize en optimize çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Açılı çelik kule, boru çelik kule, tek kutuplu kule, çam ağacı kulesi, gergili kule ve koruma kulesi tasarımı ve imalatı konusunda uzmanız. Departmanlarımız arasında tasarım, Ar-Ge, muayene, laboratuvar, kalite kontrol, galvanizleme ve çelik kule departmanları bulunmaktadır. Hammaddelerimiz Çin'deki ünlü çelik fabrikalarından geliyor: HBIS Group, Baowu Steel Group, Shougang Group.
​

İhtiyacınız olursa sizi 24 saat memnuniyetle karşılarız!
