Uzun Menzilli Radyo TV Yayını için Ultra Yüksek Gergili WireTower ANSI/TIA-222 Sertleştirilmiş Çelik Ankraj Sistemli Standart Sağlam Kafes Direk

Uzun Menzilli Radyo TV Yayınları İçin Ultra Yüksek Destekli Tel Kule ANSI/TIA-222 Standardı Sağlam Kafes Direk Sertleştirilmiş Çelik Ankraj Sistemi

Temel Yapısal ve Tasarım Özellikleri

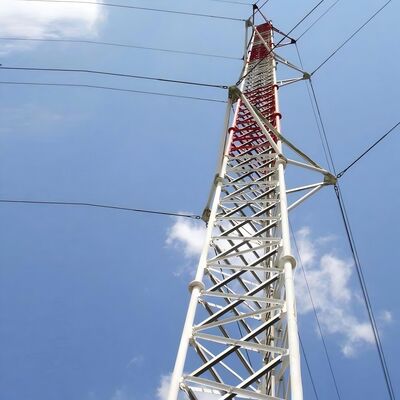

• İnce Kule Gövdesi: Boru veya kafes çelik yapı (kendi kendine ayakta duran kulelerden daha dar) olarak inşa edilmiş, yük dağılımını optimize etmek için konik şekle sahiptir.

• Destek Teli Sistemi: Direğe 20-30m aralıklarla takılan çoklu çelik kablo setleri, rüzgar/sismik kuvvetlere direnmek için 45-60° açılarla yere sabitlenmiştir.

• Yükseklik Aralığı: 30m'den 200m'nin üzerine kadar uzanır (çoğu kendi kendine ayakta duran kuleden daha yüksektir), özel ihtiyaçlar için özelleştirilebilir.

• Aksesuarlar: Tırmanma merdivenleri, anten montajları, kablo tepsileri ve havacılık uyarı ışıkları (60m'den yüksek kuleler için) içerir.

Ana Malzemeler ve Standartlar

• Kule Gövdesi: Korozyon direnci ve mukavemet için galvanizli yapısal çelik (ASTM A36/S235JR).

• Destek Telleri: Dayanıklılık için çinko/polimer kaplamalı yüksek çekme çelik kablolar (ASTM A475).

• Ankrajlar: Telleri sabitlemek için ağır hizmet tipi beton/çelik ankrajlar, gerilim yükleri için tasarlanmıştır.

• Uyumluluk: IEC 62305 (yıldırımdan korunma) ve yerel bina güvenlik yönetmeliklerine uyar.

Birincil Uygulama Senaryoları

• Yayın/Telekom: TV/radyo antenlerini ve uzun mesafeli mikrodalga vericilerini destekler (yükseklik yoluyla sinyal kapsama alanını en üst düzeye çıkarır).

• Meteorolojik İzleme: Doğru atmosferik veriler için yüksek irtifalarda hava sensörleri/radar barındırır.

• Havacılık Navigasyonu: Uzak bölgelerde (dağlar, kıyılar) havacılık işaretleri monte eder.

• Bilimsel Araştırma: Yerel parazitin üzerinde atmosferik enstrümanlar (ozon monitörleri) konuşlandırır.

1. Teknik Özellikler

Destekli tel kulenin kule gövdesi nedir?

Destekli tel kulenin (destekli direk kule) kule gövdesi, antenleri, sensörleri veya diğer ekipmanları destekleyen merkezi, ince yük taşıyan yapıdır ve yanal stabilite için harici destek tellerine (kendi kendine ayakta duran rijitliğe karşı) dayanır. Tipik olarak bir boru veya kafes çelik çerçeve olarak inşa edilen bu yapı, kendi kendine ayakta duran kulelerden daha dardır ve yük dağılımını ve rüzgar direncini optimize etmek için konik bir tasarıma (tabanda daha geniş, tepede daha dar) sahiptir. Kule gövdesi, dış ortamlarda korozyon direnci ve uzun süreli dayanıklılık sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) imal edilmiştir. Tırmanma merdivenleri, anten montajları ve kablo tepsileri gibi temel aksesuarların montaj tabanı olarak hizmet eder ve modüler tasarımı, yayın, telekom veya meteorolojik izleme gibi uygulamalara göre uyarlanmış 30m ila 200m'nin üzerindeki yüksekliklerin özelleştirilmesine olanak tanır.

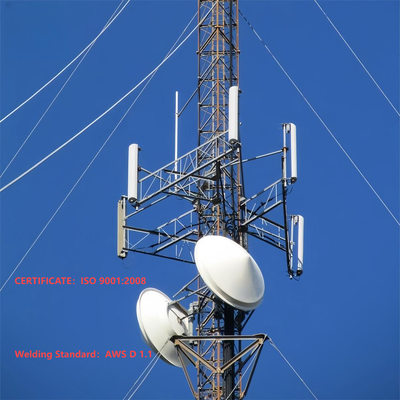

Destekli tel kuleye anten nasıl monte edilir?

Destekli tel kuleye anten montajı, kulenin tasarımına ve endüstri standartlarına uygun, yapılandırılmış, güvenliğe uyumlu bir süreci takip eder:

1. Montaj Öncesi Hazırlık: Antenin ağırlığını (donanım ve ilgili kablolar dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Korozyon, yapısal hasar veya gevşek bağlantılar için kule gövdesini inceleyin ve yerel güvenlik yönetmeliklerine (örneğin, yıldırımdan korunma için IEC 62305) uyumluluğu onaylayın.
2. Anten Montajı Kurulumu: Kule gövdesindeki önceden belirlenmiş noktalara özel anten montajlarını (kulenin entegre aksesuarları) takın. Bu montajlar, rüzgar kuvvetlerine ve titreşimlere dayanacak şekilde sağlam bir bağlantı sağlayarak, kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanılarak sabitlenir.
3. Anten Kaldırma ve Konumlandırma: Anteni hedef yüksekliğe (optimal sinyal kapsama alanı için stratejik olarak seçilmiş) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer aletleri veya hizalama ölçerler kullanarak anteni amaçlanan iletim/alma yönüne hizalayın.
4. Antenin Sabitlenmesi: Hareket etmesini önlemek için cıvataları belirtilen torka kadar sıkarak, uyumlu donanım kullanarak anteni önceden monte edilmiş montajlara sabitleyin. Antenin seviye ve stabil olduğundan, performansı veya yapısal bütünlüğü etkileyebilecek bir sallantı olmadığından emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Çevresel hasardan korunmaları için sinyal kablolarını veya besleyicilerini kulenin entegre kablo tepsilerinden geçirin. Kabloları antene bağlayın ve bağlantı noktalarında uygun yalıtım ve su geçirmezlik sağlayarak yer tabanlı ekipmana indirin.
6. Son Kontrol: Güvenli montajı doğrulamak için anten, montajlar ve kabloların görsel kontrolünü yapın. İşlevselliği doğrulamak için antenin sinyal iletim/alma özelliğini test edin ve süreç boyunca tüm güvenlik protokollerinin (örneğin, işçiler için düşme koruması) uygulandığından emin olun.

Destekli tel kuledeki Tırmanma Önleyici Cihaz nedir?

Destekli tel kule için tırmanma önleyici cihaz, yetkisiz erişimi önlemek ve düşme risklerini azaltmak için kule gövdesine monte edilen özel bir güvenlik bileşenidir. Yaygın tasarımlar şunları içerir:

• Tırmanma önleyici halkalar/etekler: Tırmanma girişimlerini el tutuşu veya ayak basma yeri sağlamayarak engellemek için kulenin tabanına yakın (tipik olarak yerden 2-3m yukarıda) monte edilen dairesel veya konik çelik bariyerler.
• Dikenli veya tırtıklı caydırıcılar: Yetkisiz tırmanmayı caydırmak için alt kule bölümlerinde veya merdivenlerde bulunan ölümcül olmayan, sivri çelik eklentiler.
• Kilitli erişim: Kulede zemin seviyesinde bir erişim paneli veya merdiven girişi varsa, kilitli bir kapı erişimi yalnızca sertifikalı personele sınırlar.

Bu cihazlar, dış koşullara dayanacak şekilde korozyona dayanıklı malzemelerden (örneğin, kule gövdesiyle uyumlu galvanizli çelik) yapılmıştır. Birincil amaçları, eğitimsiz bireylerin kazara veya kasıtlı tırmanmasını önleyerek güvenliği artırmak, yerel bina güvenlik yönetmeliklerine ve kule operatörleri için sorumluluk azaltımına uyum sağlamaktır.

Destekli tel ve destekli tel kule nasıl bağlanır?

Destekli tellerin destekli tel kuleye bağlanması, tellerin rüzgar ve sismik kuvvetlere karşı kuleyi etkili bir şekilde stabilize etmesini sağlamak için güvenli, yük taşıyan bir işlem içerir:

1. Hazırlık: Dayanıklılık için çinko veya polimer kaplamalı, yüksek çekme çelik kablolardan (ASTM A475'e uygun) yapılmış destek telleri seçin. Kule gövdesinin, kulenin tasarımında belirtildiği gibi, 20-30m aralıklarla önceden üretilmiş bağlantı noktalarına (örneğin, kulakçıklar, braketler veya traversler) sahip olduğundan emin olun.
2. Bağlantı Donanımı Kurulumu: Yüksek mukavemetli cıvatalar (kulenin galvanizli çelik yapısıyla uyumlu) kullanarak kulenin önceden belirlenmiş bağlantı noktalarına ağır hizmet tipi destek teli braketleri veya kancaları monte edin. Bu braketler, gerilimi kule gövdesi boyunca eşit olarak dağıtmak üzere tasarlanmıştır.
3. Tel Sonlandırma: Her bir destek telinin ucunu sabitlemek için profesyonel sonlandırma bağlantı parçaları (örneğin, pres kovanları, kablo kelepçeleri veya gözlü somunlar) kullanın. Pres kovanları, kalıcı, yüksek mukavemetli bir bağlantı için telin üzerine sıkıştırılırken, kablo kelepçeleri ayarlanabilir gerilim sağlar.
4. Bağlantı ve Gerdirme: Sonlandırılmış destek telini bir mapa veya pim kullanarak kulenin braketine takın, gevşeklik olmadığından emin olun. Telin gerilimini tasarım spesifikasyonuna ayarlamak için bir gerdirme aleti (örneğin, bir gerdirme vidası veya vinç) kullanın - bu, kulenin yanal kuvvetlerini dengelemek için kritiktir.
5. Doğrulama: Bağlantının kulenin konik yapısıyla hizalandığını ve telin tekdüze gerildiğini (kule gövdesini zorlayabilecek aşırı gerdirme önlenerek) kontrol edin. Donanım ve sonlandırma bağlantı parçalarının korozyona dayanıklı olduğunu ve kulenin güvenlik standartlarına uyduğunu onaylayın.

Destekli tel ve destekli tel ankraj cıvatası nasıl bağlanır?

Destekli tellerin destekli ankraj cıvatalarına (yer ankrajları) bağlanması, telin gerilimini yere aktarmak ve kulenin stabilitesini sağlamak için kritik bir adımdır:

1. Ankraj Hazırlığı: Yer ankrajının (gerilim yükleri için tasarlanmış ağır hizmet tipi beton veya çelik ankraj) destek teline göre 45-60° açıyla yere doğru şekilde monte edildiğinden emin olun. Ankrajın çekme kuvvetlerine dayanması için tamamen kürlenmiş (beton için) ve güvenli bir şekilde gömülmüş olması gerekir.
2. Ankraj Cıvatası Erişimi: Ankrajın üst cıvatasının (destekli ankraj cıvatası) yerden dışarı doğru çıktığından ve bağlantı donanımını alacak şekilde vidalandığından emin olun. Cıvata, destek telinin gerilimine dayanacak şekilde yüksek mukavemetli çelikten yapılmış olmalıdır.
3. Tel Sonlandırma: Destekli telin serbest ucunu, kule bağlantısı için kullanılanlarla aynı yüksek mukavemetli bağlantı parçalarını (pres kovanları, kablo kelepçeleri veya gözlü somunlar) kullanarak sonlandırın, güvenli, yük taşıyan bir uç sağlayın.
4. Bağlantı Donanımı Montajı: Bir gerdirme vidası (gerilim ayarı için) ve bir mapayı sonlandırılmış destek teline takın. Gerdirme vidası, somun veya rondela aracılığıyla destekli ankraj cıvatasına bağlanır, bu da telin geriliminin ince ayarını sağlar.
5. Gerdirme ve Sabitleme: Destekli telini gerekli spesifikasyona göre germek için gerdirme vidasını kullanın, kulenin yanal kuvvetlerine çekmeden direndiğinden emin olun. Gerdirildikten sonra, zamanla gevşemesini önlemek için gerdirme vidasını pimler veya kilit somunları ile kilitleyin.
6. Son Kontrol: Bağlantının güvenli olduğunu, ankrajda herhangi bir hareket belirtisi olmadığını ve destekli telin doğru 45-60° açıyla hizalandığını doğrulayın. Cıvata, donanım ve tel sonlandırmasındaki korozyonu inceleyin, IEC 62305 ve yerel güvenlik yönetmeliklerine uyumluluğu sağlayın.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

3. İşbirliği Müşterileri

4. Sertifikalar

5. Hizmetlerimiz

JIAYAO CO., LTD. ISO9001 tarafından onaylanmış profesyonel bir telekom kulesi üreticisidir. Müşterilere en optimize edilmiş çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Açı çelik kule, tüp çelik kule, tek direkli kule, çam ağacı kule, destekli kule ve gözetleme kulesi tasarlama ve üretme konusunda uzmanız. Departmanlarımız tasarım, Ar-Ge, denetim, laboratuvar, QC, galvanizleme ve çelik kule departmanlarını içerir. Hammaddelerimiz Çin'deki ünlü çelik fabrikalarından gelmektedir: HBIS Group, Baowu Steel Group, Shougang Group.

İhtiyacınız olursa, sizi günde 24 saat bekliyoruz!
