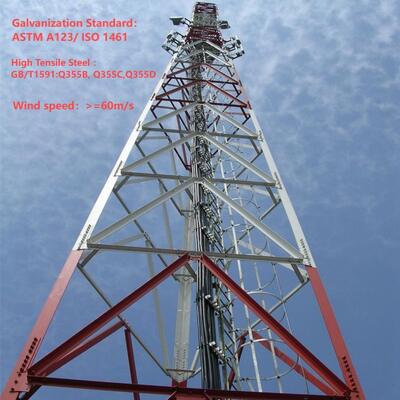

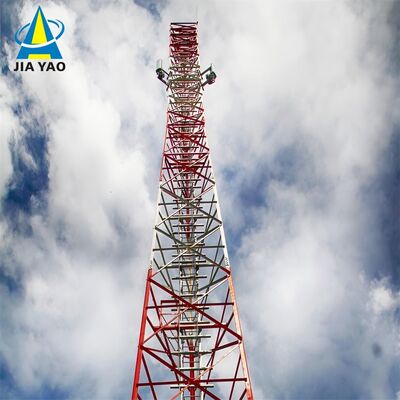

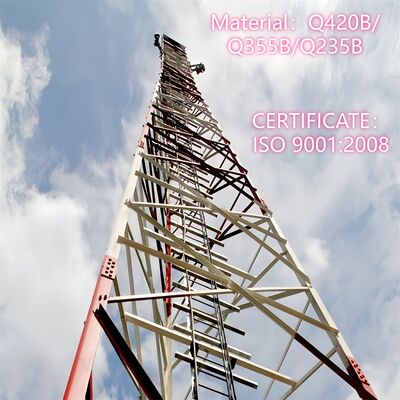

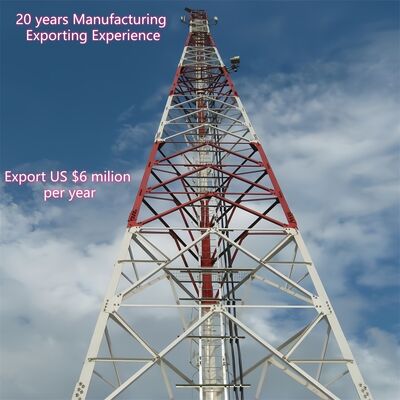

50M Sıcak Daldırma Galvanizli 3 Ayaklı Açısal Modüler Cıvata Bağlantılı Çelik Köy Kablosuz Sinyal Kafes Kulesi

50M Sıcak Daldırma Galvanizli 3 Bacaklı Açılı Modüler Cıvata Bağlantılı Çelik Köy Kablosuz Sinyal Kafes Kulesi

3 bacaklı açılı çelik kuleiletişim ekipmanları imalatı teknik alanına, özellikle üçgen kablosuz iletişim kulesi ile ilgili olup, kule gövdesi, paratoner, kule gövdesi üçgen kule gövdesi bindirmesi ile oluşur, kule gövdesinin kule ayağı yere sabitlenmiştir, paratoner kule gövdesinin tepesinden dışarı doğru uzanır, kule gövdesi eşit eğimli veya tek seferlik değişken eğimli kule gövdesi bindirmesidir, kule gövdesi kesiti açılı çeliktir, enine çubuk çevre yapısı eşkenar üçgendir, kule gövdesi yukarıdan aşağıya doğru sıralanmış çok sayıda çalışma platformu ile donatılmıştır. Faydalı model, güvenlik ve güvenilirlik avantajlarına sahip üçgen bir kablosuz iletişim kulesini ve basit bir yapıyı ortaya koymaktadır.
Ürün Açıklaması

3 bacaklı açılı çelik kule gövdesi nedir?

3 bacaklı açılı çelik kulenin gövdesi, kulenin temel yük taşıyan yapısıdır ve üçgen bir konfigürasyonla karakterize edilir. Üstte birbirine bağlı üç dikey çelik bacaktan (veya kolondan) oluşur ve yükseklik boyunca bacakları birbirine bağlayan ek açılı çelik bağlantı elemanları bulunur. Tipik olarak galvanizli çelik profillerden imal edilen gövde, hem dikey yükleri (örneğin, antenlerin, ekipmanların ve kulenin kendi ağırlığı) hem de yatay yükleri (örneğin, rüzgar, kar veya sismik kuvvetler) verimli bir şekilde karşılamak üzere tasarlanmıştır. Açılı tasarımı ve üçgen çerçevesi, zorlu çevresel koşullarda bile olağanüstü stabilite sağlarken, galvanizli çelik korozyon direncini ve uzun vadeli dayanıklılığı garanti eder. Gövde, iletişim, güç iletimi veya gözetim ekipmanlarının montajı için birincil destek yapısı olarak hizmet eder.

3 bacaklı açılı çelik kule ayağı nedir?

3 bacaklı açılı çelik kulenin "ayağı", her bir dikey bacağın kulenin temeliyle temas eden taban kısmını ifade eder. Kulenin ve yüklerinin (ekipman, rüzgar vb.) tüm ağırlığını alttaki temele aktarmaktan sorumlu kritik bir bileşendir ve yapının yere güvenli bir şekilde sabitlenmesini sağlar. Ayaklar tipik olarak beton veya güçlendirilmiş temele sıkıca bağlanan bağlantı plakaları, cıvatalar veya ankraj noktaları ile tasarlanır. Kulenin gövdesiyle tutarlı yüksek mukavemetli galvanizli çelikten yapılmış olan ayaklar, kulenin kaymasını veya devrilmesini önlemek için kesme, çekme ve basınç kuvvetlerine dayanacak şekilde tasarlanmıştır. Tasarımları, maksimum stabilite için temel ile uyumluluğu sağlayarak, sahanın jeolojik koşullarına göre uyarlanır.

3 bacaklı açılı çelik kulenin merdiveni ve kablo tepsisi nedir?

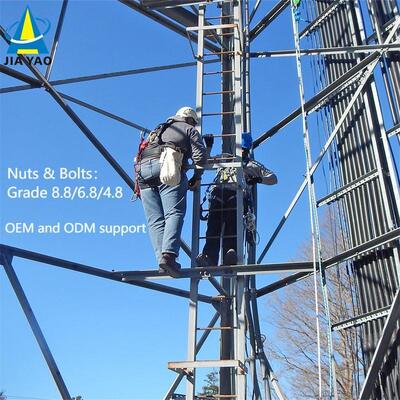

• Merdiven: Kule gövdesi boyunca monte edilen, kurulum, bakım veya denetim için işçilerin tepeye (veya ara platformlara) tırmanması için güvenli bir yol sağlayan güvenlik erişim bileşeni. Merdivenler, korozyon direnci ve mukavemet için tipik olarak galvanizli çelikten yapılır ve rahat tırmanma için standart aralıklarla basamaklara sahiptir. İşçileri düşmelerden korumak için el rayları, düşme önleyici sistemler veya kafes muhafazaları gibi güvenlik özelliklerini içerebilirler.
• Kablo Tepsisi: Kule gövdesine monte edilen, kulenin tabanı ile tepedeki ekipman arasında çalışan kabloları (örneğin, iletişim kabloları, güç kabloları veya sinyal telleri) düzenlemek, desteklemek ve korumak için tasarlanmış yapısal bir kanal veya tepsi. Kablo tepsileri, kabloları düzenli tutar, çevresel faktörlerden (rüzgar, yağmur, UV radyasyonu) kaynaklanan dolaşmayı veya hasarı önler ve bakım için kolay erişim sağlar. Diğer kule bileşenleri gibi, dayanıklılıklarını ve kulenin korozyona dayanıklı tasarımıyla uyumluluğunu sağlamak için genellikle galvanizli çelikten yapılırlar. Birlikte, merdiven ve kablo tepsisi, güvenli erişim ve verimli kablo yönetimi sağlayarak kulenin işlevselliğini artırır.

3 bacaklı açılı çelik kule nasıl kurulur?

3 bacaklı açılı çelik kulenin kurulumu, sistematik, güvenliğe odaklı bir süreci takip eder:

1. Saha Etüdü ve Temel Hazırlığı: İlk olarak, en uygun konumu belirlemek, jeolojik koşulları değerlendirmek ve potansiyel çevresel veya yapısal kısıtlamaları (örneğin, rüzgar hızları, sismik aktivite) belirlemek için ayrıntılı bir saha etüdü yapılır. Ardından, kulenin ağırlığı ve yük gereksinimlerine göre uyarlanmış sağlam bir temel (tipik olarak beton veya güçlendirilmiş beton) inşa edilir. Temel, kulenin ayaklarını desteklemek için düz ve yere güvenli bir şekilde sabitlenmiş olmalıdır.
2. Kule Bileşen Montajı: Önceden üretilmiş bileşenler (çelik bacaklar, bağlantı elemanları, merdiven, kablo tepsisi) sahaya taşınır. Üçgen kule gövdesi sahada monte edilir: üç bacak hizalanır, kule yapısını oluşturmak için açılı bağlantı elemanları takılır ve montaj sırasında merdiven ve kablo tepsisi gibi yardımcı bileşenler monte edilir.
3. Kule Dikimi: Montajı yapılmış kuleyi (veya daha uzun kuleler için bölümlerini) dikey konuma getirmek için vinçler veya özel kaldırma ekipmanları kullanılır. Kulenin ayaklarını temeldeki ankraj noktalarıyla dikkatlice hizalayın ve kuleyi sabitlemek için cıvatalar veya ankrajlar kullanarak sabitleyin.
4. Ekipman Montajı: İstenen ekipman (örneğin, antenler, mikrodalga antenleri, güç iletim hatları) kulenin üst platformuna veya belirlenmiş montaj noktalarına monte edilir. Kabloları önceden monte edilmiş kablo tepsisinden geçirerek ekipmanı tabana bağlayın.
5. Kalite Kontrol ve Güvenlik Kontrolleri: Kulenin yapısal bütünlüğünü (örneğin, cıvataların sıkılığı, bileşenlerin hizalanması, korozyon direnci) doğrulamak için sıkı kalite denetimleri yapılır. Endüstri standartlarına uyumu sağlamak için kurulum boyunca güvenlik protokolleri (örneğin, işçiler için düşme önleme, ekipman yük testleri) uygulanır. Son kontroller, kulenin stabil olduğunu, ekipmanın doğru monte edildiğini ve tüm sistemlerin amaçlandığı gibi çalıştığını doğrular.

Açılı çelik kule galvanizleme testi.

Galvanizleme, açılı çelik kuleler (3 bacaklı açılı çelik kuleler gibi) için kritik bir işlemdir, çünkü korozyon direnci sağlar ve yapının dış mekan, zorlu ortamlarda (örneğin, rüzgar, yağmur, nem ve endüstriyel kirleticilere maruz kalma) hizmet ömrünü uzatır. Galvanizli kaplamanın kalite standartlarını karşıladığından ve amaçlandığı gibi performans gösterdiğinden emin olmak için bir dizi titiz test prosedürü gerçekleştirilir. Aşağıda, açılı çelik kuleler için galvanizleme testlerinin ayrıntılı bir genel bakışı bulunmaktadır:

1. Galvanizleme Testinin Temel Amaçları

Testlerin temel hedefleri şunları doğrulamaktır:

Yeterli kaplama kalınlığı (uzun vadeli korozyon koruması sağlamak için).

Çinko kaplamanın homojenliği ve yapışması (soyulmayı veya pul pul dökülmeyi önlemek için).

Kusurlardan arınmışlık (örneğin, çatlaklar, çukurlar, çıplak noktalar veya aşırı çinko birikimi).

Korozyon direnci (kaplamanın çevresel bozulmaya dayanabileceğini doğrulamak için).

2. Galvanizli Açılı Çelik Kuleler İçin Temel Test Yöntemleri

Testler tipik olarak iki aşamada gerçekleştirilir: fabrika galvanizlemesinden sonra (bacaklar, bağlantı elemanları veya merdiven basamakları gibi bireysel bileşenler üzerinde) ve kurulum sonrası (montajlı kule üzerinde nokta kontrolleri). En yaygın yöntemler şunları içerir:

A. Kaplama Kalınlığı Ölçümü

Çinko kaplama kalınlığı, korozyon direncini doğrudan etkiler; çok ince bir tabaka erken arızalanır, aşırı kalınlık ise kırılganlığa veya bileşenlerin uyumsuzluğuna neden olabilir.

Test Standartları: ASTM A123 (yapısal çeliğin sıcak daldırma galvanizlemesi için) veya ISO 1461 (demir ve çelik eşyalar üzerindeki sıcak daldırma galvanizli kaplamalar için) gibi uluslararası standartlara uygundur.

Test Araçları:

Manyetik Kalınlık Ölçer: En yaygın kullanılan tahribatsız yöntemdir. Manyetik bir prob ile çelik alt tabaka arasındaki mesafeyi ölçer ve kaplama kalınlığını hesaplar. Her bileşenin her metrekaresi için birden fazla noktada (örneğin, metrekare başına 3-5 nokta) ölçümler alınır, yüksek gerilimli alanlara (örneğin, bacak eklemleri, cıvata delikleri) ve kaplanması zor bölgelere odaklanılır.

Mikrometre (Tahribatlı): Doğrulama için, bileşenin küçük bir bölümü kesilebilir ve kaplama kalınlığı mikrometre ile doğrudan ölçülür (yalnızca numune testleri için kullanılır, bitmiş parçalar için değil).

Kabul Kriterleri: Tipik minimum kalınlık, çeliğin kalınlığına ve uygulamasına bağlı olarak yapısal çelik bileşenler için 85-120 μm (mikrometre) arasında değişir (örneğin, kıyı veya endüstriyel bölgelerdeki kuleler daha kalın kaplamalar gerektirebilir).

B. Yapışma Testi (Bağ Dayanımı)

Çinko kaplama ile çelik alt tabaka arasındaki güçlü bir bağ, nakliye, kurulum veya mekanik strese (örneğin, rüzgar kaynaklı titreşim) maruz kalma sırasında soyulmayı önler.

Bükme Testi: Galvanizli çelik numunesi (örneğin, açılı çelik bir bölüm) bir mandrel (çeliğin kalınlığına eşit çapta) etrafında 180° bükülür. Bükmeden sonra, kaplama çatlaklar, soyulmalar veya çelikten ayrılmalar açısından incelenir. Görünür bir ayrılma kabul edilemez.

Çekiç Testi: Ağırlıklı bir çekiç (tipik olarak 0.5-1 kg) kaplamaya birden fazla noktada sıkıca vurulur. Kaplama yontulmamalı, soyulmamalı veya kalkmamalıdır; yalnızca küçük girintilere (çelik alt tabakayı açığa çıkarmadan) izin verilir.

Bıçak Testi: Keskin, tırtıksız bir bıçak, kaplamada bir haç kesimi (ızgara deseni) yapmak için kullanılır. Kesimin üzerine yapışkan bant uygulanır ve hızla soyulur; minimum kaplama çıkarılmasına (varsa) izin verilir.

C. Görsel ve Yüzey Kusuru Denetimi

Görsel denetim, kaplama bütünlüğünü tehlikeye atan bariz kusurları belirler.

Prosedür: Her galvanizli bileşeni (ve montajlı kuleyi) çıplak gözle veya büyüteçle (10x büyütme) şunlar için inceleyin:

Çıplak noktalar (açığa çıkmış çelik), çukurlar veya iğne delikleri.

Çatlaklar, kabarcıklar veya düzensiz çinko birikimi (örneğin, uygunsuz galvanizlemeden kaynaklanan "akıntılar" veya "damlalar").

Kirlilik (örneğin, kaplama altındaki yağ, kir veya oksit tabakaları).

Kabul Kriterleri: Çıplak çelik görünmemelidir; bileşen uyumunu veya yapısal performansı etkilemeyen küçük yüzey düzensizlikleri (örneğin, küçük çinko nodülleri) kabul edilebilir.

D. Korozyon Direnci Testi

Bu, kaplamanın zamanla paslanma ve bozulmaya karşı direncini doğrular.

Tuz Spreyi (Sis) Testi: Yaygın bir hızlandırılmış korozyon testi (ASTM B117 veya ISO 9227'ye göre). Galvanizli numuneler, kontrollü sıcaklıkta (35°C) sürekli bir %5 sodyum klorür (tuzlu su) sisi püskürtülen bir odaya yerleştirilir. Numuneler periyodik olarak (örneğin, 24, 48, 100 veya 500 saat sonra) kırmızı pas (çelik korozyonu) veya beyaz pas (çinko oksidasyonu) belirtileri açısından incelenir.

Kabul: Yapısal kuleler için, kaplama, minimum 100-500 saat boyunca kırmızı paslanmaya karşı dayanıklı olmalıdır (uygulama ortamına bağlı olarak). Beyaz pas (geçici bir çinko oksit tabakası) normaldir ve arıza anlamına gelmez, ancak aşırı yayılmamalıdır.

Saha Maruz Kalma Testi: Uzun vadeli testler, numune bileşenlerinin kulenin amaçlanan ortamına (örneğin, kıyı, çöl veya endüstriyel alanlar) kurulmasını ve aylar veya yıllar boyunca korozyonun izlenmesini içerir. Bu, gerçek dünya performansını doğrular.

E. Kimyasal Bileşim Analizi (İsteğe Bağlı)

Çinko kaplamanın saflık standartlarını karşıladığından emin olmak için, galvanizleme banyosu veya kaplama numuneleri üzerinde kimyasal analiz yapılabilir.

Test Yöntemi: Çinko içeriğini (sıcak daldırma galvanizleme için tipik olarak %98'den fazla saf çinko) ölçmek ve kaplama kalitesini azaltabilecek safsızlıkları (örneğin, kurşun, demir) tespit etmek için atomik absorpsiyon spektroskopisi (AAS) veya X-ışını floresansı (XRF).

3. Test Standartları ve Uyumluluk

Açılı çelik kuleler için galvanizleme testleri, tutarlılığı ve güvenilirliği sağlamak için endüstriye özgü standartlara uymalıdır:

ASTM Standartları: ASTM A123 (sıcak daldırma galvanizleme), ASTM B117 (tuz spreyi testi), ASTM A817 (iletim kuleleri için galvanizli çelik).

ISO Standartları: ISO 1461 (galvanizli kaplamalar), ISO 9227 (tuz spreyi testi).

Yerel/Endüstriye Özgü Standartlar: Telekomünikasyon veya güç iletim kuleleri için, düzenleyici kurumlar (örneğin, güç altyapısı için IEEE, telekom kuleleri için ITU) veya proje spesifikasyonları tarafından ek gereksinimler belirlenebilir.

4. Kurulum Sonrası Testler

Kule monte edilip kurulduktan sonra, galvanizli kaplamanın nakliye, kaldırma veya montaj sırasında zarar görmediğini doğrulamak için nokta kontrolleri yapılır:

Kritik ek yerlerinde (örneğin, bacak-temel bağlantıları, merdiven bağlantıları) kaplama kalınlığını yeniden ölçün.

Çelik alt tabakayı açığa çıkarmış olabilecek çizikleri, ezikleri veya aşınmaları inceleyin (hasar küçükse çinko açısından zengin boya ile rötuş yapın).

Cıvata deliklerinin ve bağlantı noktalarının (yüksek aşınma alanları) yeterli kaplama kalınlığını koruduğunu doğrulayın.

Özet

Açılı çelik kuleler için galvanizleme testi, kalınlık, yapışma, yüzey kalitesi ve korozyon direncine odaklanan kapsamlı bir süreçtir. Sıkı standartlara uyularak ve hem fabrika hem de saha testleri gerçekleştirilerek, çinko kaplamanın bütünlüğü sağlanır, bu da kulenin zorlu çevresel koşullara dayanmasını ve telekomünikasyon, güç iletimi ve diğer altyapı uygulamalarında uzun vadeli güvenilirlik sunmasını sağlar.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

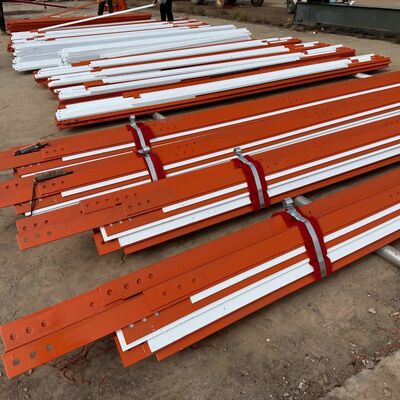

Paketleme ve Nakliye

​

İşbirliği Müşterileri

​​

Sertifikalar

​

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Özelleştirilmiş ürün tipleri ve avantajları

Kendinden Destekli Kule 
Kendinden destekli kule genellikle 3 veya 4 bacaklı kuledir ve malzemesi çelik boru veya açılı çeliktir. Bağlantı açısından, boru kule flanş ile, açılı çelik kule ise somun ve cıvatalarla bağlanır. 
Özellikler: 
1. Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci. 
2. Arazi kaynağını korur, uygun konum. 
Uygun nakliye ve kurulum. 

Boru Çelik Kule
Boru kule, kule kolonu çelik borulardan yapılmış ve kule gövdesi bölümü üçgen şeklinde olan kendinden destekli yüksek bir çelik yapıyı ifade eder. Ana özellikleri, üç boru kule kolonunun çelik borulardan yapılmış olması ve kule gövdesi bölümünün üçgen şeklinde olmasıdır, bu da açılı çelikten farklı bir yüksek çelik yapıdır.

Monopol Kule

Monopol kule, güzel görünümü, 9 ila 18 metrekarelik küçük bir alanı kaplaması, uygun maliyetli olması ve inşaatın çoğunluğu tarafından benimsenmesiyle yaygın olarak kullanılan bir türdür. Kule gövdesi daha makul bir kesit benimser, bu da yüksek mukavemetli cıvata veya bindirme (kaydırmalı bağlantı) ile bağlanır. Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha koşullarına uyum sağlayabilir.

Gergi Kule 
Gergi kule yeni bir görünüme sahiptir ve en büyük özelliği çelik gergi telleri kullanılarak güçlendirilmesidir. Gergi kule, ekonomik ve pratik bir iletişim kulesi türüdür. Diğerlerine göre daha hafif ve daha ucuzdur. Coğrafi olarak geniş alanlar için çok uygundur. 

Gözetleme Kulesi
Gözetleme kulesi, çevreyi gözlemlemek için kullanılan çok fonksiyonlu bir yapıdır ve birçok alanda önemli bir rol oynar. Tasarımı, doğal çevre ile uyum ve bütünlük vurgular ve mimari stil genellikle çevredeki çevre ile uyumludur. Gözetleme kuleleri genellikle kule gövdeleri, platformlar, kuleler ve merdivenlerden oluşur, kompakt ve dayanıklı yapılarla.

Kamuflajlı Ağaç Kule
Kamuflajlı Ağaç Kule, Biyonik ağaç kulesinin yapay ağaçlarından biridir, tabanı gerçek bir ağaç gibidir, titiz tasarımla birleştiğinde, turistik alan, park ve meydandaki gerçek ağaçların arasına yerleştirildiğinde doğanın bir parçası olacaktır. 
Özellikler: 
1. Zarif yapı ve muhteşem görünüm. 
2. Güçlü yapısal stabilite ve uzun çalışma ömrü. 
3. Küçük alan kaplama ve büyük ekonomik etki.

Hizmetlerimiz

JIAYAO CO., LTD., ISO9001 tarafından onaylanmış profesyonel bir telekom kulesi üreticisidir. Müşterilere en optimize edilmiş çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Açılı çelik kule, boru çelik kule, monopol kule, çam ağacı kule, gergi kule ve gözetleme kulesi tasarlama ve üretme konusunda uzmanız. Departmanlarımız tasarım, Ar-Ge, denetim, laboratuvar, QC, galvanizleme ve çelik kule departmanlarını içermektedir. Hammaddelerimiz Çin'in ünlü çelik fabrikalarından gelmektedir: HBIS Group, Baowu Steel Group, Shougang Group.
​

SSS

S: Kabul edilebilir MOQ nedir?
C: Kabul edilebilir MOQ'umuz 1 settir. Küçük miktarlardaki herhangi bir deneme siparişi memnuniyetle karşılanır.

S: Teslimat süresi nedir?
C: Depozito alındıktan sonra 25 gün içinde.

S: Kabul edilebilir ödeme vadesi nedir?
C: TT, L/C, Paypal, Western Union, .

S: Benim için OEM yapabilir misiniz?
C: Tüm OEM siparişlerini kabul ediyoruz, sadece bizimle iletişime geçin ve bana tasarımınızı verin, size makul bir fiyat sunacağız.

S: Fiyat teklifini ne zaman alabilirim?
C: Genellikle sorunuzu aldıktan sonra 24 saat içinde size fiyat teklifi veririz. Fiyat teklifini çok acil almak istiyorsanız, lütfen bizi arayın veya bize e-posta ile bildirin, böylece sorunuzu öncelikli olarak ele alabiliriz.

S: İletişim kulesi yapısal standardı ANSI / TIA/ EIA-222-G mi?
C: Evet.

S: Sıcak daldırma galvanizleme standardı ASTM A 123/153 mu?
C: Evet.

S: Bir hesaplama kitabı sağlayabilir misiniz?
C: Evet, ancak hesaplama kitabı için ödeme yapmanız gerekiyor.

S: Ürün ömrünüz ne kadar?
C: 50 yıl.
S: Kulenin yapısı tek parça mı?
C: Hayır, müşterinin isteğine göre tasarlayıp üretebiliriz.

S: Ödeme yönteminiz nedir?
C: %30'u T/T ile depozito olarak, bakiyesi T/T veya L/C ile görüşte.
