Sıcak Daldırma Galvanizli GSM/LTE Sinyal Baz İstasyonu için 50M Uygun Maliyetli 3 Ayaklı Borulu Kafes Çelik Haberleşme Kulesi 30 Yıllık Hizmet Ömrü

50M Maliyet Etkin 3 Bacaklı Boru Kafes Çelik İletişim Kulesi, GSM/LTE Sinyal Baz İstasyonu için Sıcak Daldırma Galvanizli 30 Yıl Hizmet Ömrü

Telekomünikasyon, izleme, gözlem ve güvenlik uygulamaları için özelleştirilmiş çelik kuleler tasarlama ve üretme konusunda uzmanız. Aşağıda detaylı ürün bilgileri bulunmaktadır:

1.Temel Detaylar:
Menşe Yeri: Hebei, Çin (Anakara) ; Marka Adı: Jaoyao veya OEM ; Model Numarası: Telekom Kulesi
Yüzey İşlem: Sıcak Daldırma Galvanizli veya boyalı.
2.Paketleme ve Teslimat:
Paketleme Detayları: Telekom kulesi, müşterinin gereksinimlerine göre galvanizli çemberlerle paketlenecektir.
Teslimat: Tianjin limanından ödeme yapıldıktan sonra 20 gün içinde sevk edilir

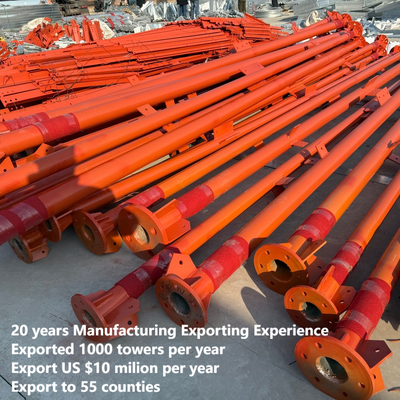

Kule elemanları: Bir çelik kule birkaç demete ayrılır.
Cıvatalar: Paketleme malzemesi sağlam naylon torba veya çelik tamburdur.
3. Teknik Veriler

3 bacaklı boru çelik kulenin kafes yapısı nedir?

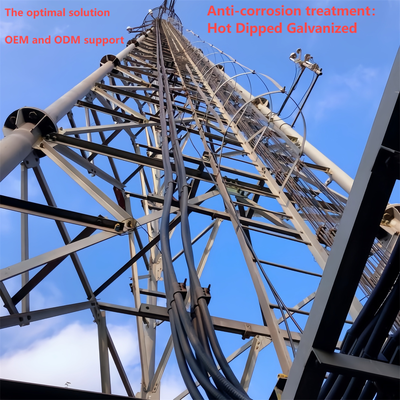

3 bacaklı boru çelik kulenin kafes yapısı, kulenin üç dikey boru bacağını birbirine bağlayan bir makas benzeri çerçevedir. Daha küçük içi boş çelik borulardan (ana bacak malzemesiyle uyumlu, örneğin dikişsiz/kaynaklı çelik borular) oluşan bu kafes elemanları, üç bacak arasında çapraz yatay ve çapraz bağlantılar oluşturarak kulenin yüksekliği boyunca üçgen bir ağ benzeri desen oluşturur. Bu yapı, kulenin konik tasarımıyla (tabanda daha geniş, tepede daha dar) birlikte çalışarak dikey yükleri (kule ağırlığı, ekipman ağırlığı) ve yanal kuvvetleri (rüzgar, sismik aktivite) üç bacak arasında eşit olarak dağıtır. Boru kafes, yapısal rijitliği ve stabiliteyi artırmakla kalmaz, aynı zamanda aerodinamik performansı optimize eder - geleneksel açılı çelik kafes yapılara kıyasla rüzgar direncini %30 azaltır - bu da kuleyi zorlu veya rüzgarlı ortamlara son derece uyarlanabilir hale getirir. Ek olarak, boru elemanlarının kullanımı, yüksek yük taşıma kapasitesini korurken yapının hafif olmasını sağlar.

MW çanağı 3 bacaklı boru çelik kuleye nasıl monte edilir?

Bir mikrodalga (MW) çanağının 3 bacaklı boru çelik kuleye montajı, kulenin yapısal tasarımı ve endüstri standartlarıyla uyumlu, güvenli, standartlaştırılmış bir süreci takip eder:

1. Montaj Öncesi Doğrulama: MW çanağını, montaj donanımını ve ilgili yükleri destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini (TIA-222-G ve GB 50017 standartlarına göre) doğrulayın. Kulenin önceden monte edilmiş anten braketlerinin (entegre aksesuarlar) yapısal bütünlüğünü inceleyin.
2. Braket Hazırlığı: Kulenin özel anten braketlerini (veya boru kafesle uyumlu özel olarak üretilmiş braketleri) kullanın ve bunları Sınıf 8.8 yüksek mukavemetli cıvatalar (ISO 898) kullanarak kulenin ana bacaklarına veya kafes makaslarına sabitleyin. Braketlerin amaçlanan noktadan noktaya iletişim yoluyla hizalandığından ve belirtilen torka sıkıldığından emin olun.
3. Çanak Kaldırma ve Konumlandırma: MW çanağını hedef yüksekliğe (genellikle kulenin üst bölümlerine yakın veya bir bakım platformunda) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer hizalama araçları kullanarak çanağın azimut ve yükselişini alıcı/verici uç noktasına hizalamak için ayarlayın.
4. Güvenli Sabitleme: MW çanağını monte edilmiş braketlere uyumlu donanım kullanarak takın, sıkı, sallanmayan bir bağlantı sağlayın. AWS D1.1 kaynak ve sabitleme standartlarına uymak için kalibre edilmiş aletlerle cıvata torkunu tekrar kontrol edin.
5. Kablo Yönlendirme: Çevresel hasara maruz kalmasını önlemek için çanağın sinyal ve güç kablolarını kulenin entegre kablo yönetim sistemleri aracılığıyla (veya kafes yapısındaki korumalı yollar boyunca) yönlendirin. Bağlantı noktalarında kabloların uygun şekilde yalıtıldığından ve su geçirmez olduğundan emin olun.
6. Son Kontrol: Stabiliteyi doğrulamak için çanağın, braketlerin ve bağlantıların görsel kontrolünü yapın. Hizalamayı ve işlevselliği doğrulamak için sinyal iletimini test edin. Montaj boyunca güvenlik protokollerine (örneğin, işçiler için düşme koruması) uyun.

3 bacaklı boru çelik kulenin ana yapısı?

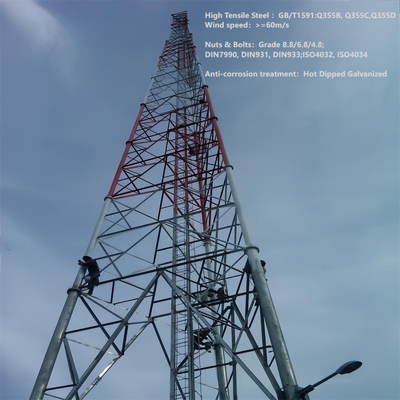

3 bacaklı boru çelik kulenin ana yapısı, stabilite, yük taşıma ve aerodinamik verimlilik için tasarlanmış, kendi kendine desteklenen, üçgen çerçeveli bir sistemdir ve üç ana bileşenden oluşur:

• Üç Dikey Boru Bacak: Dikişsiz veya kaynaklı çelik borulardan (Q345B/ASTM A500 standartlarına uygun) yapılmış birincil yük taşıyan elemanlar. Üçgen bir konfigürasyonda düzenlenmiş bu bacaklar, kulenin toplam ağırlığını (ekipman ve çevresel yükler dahil) temele aktarır.
• Boru Kafes Makasları: Üç ana bacağı yatay ve çapraz olarak birbirine bağlayan daha küçük içi boş çelik borular. Bu çapraz makas sistemi, yükleri eşit olarak dağıtır, yapısal rijitliği artırır ve rüzgar direncini azaltır, kulenin karakteristik kafes desenini oluşturur.
• Konik Çerçeve ve Flanş Bağlantıları: Kule, güçlü rüzgarlara (200 km/saate kadar) ve depremlere karşı direnci optimize etmek için tabandan tepeye doğru kademeli olarak daralır (taban daha geniş, tepe daha dar). Kule segmentleri, güvenli montaj sağlayan ve bakım risklerini azaltan yüksek mukavemetli cıvatalı flanşlar aracılığıyla birleştirilir.

Bu bileşenler yapısal omurgayı oluşturur ve entegre aksesuarlar (örneğin, platformlar, merdivenler) ana yapının bütünlüğünü tehlikeye atmadan fonksiyonel destek ekler.

Platform, merdiven

A. Platform

• Amaç: MW çanakları, antenler, sensörler veya diğer ekipmanların montajı, bakımı veya denetimi için sabit bir yükseltilmiş çalışma alanı görevi görür. Ayrıca kule erişimi sırasında işçiler için güvenli bir dinlenme noktası sağlar.
• Tasarım Özellikleri: Galvanizli çelikten (korozyon direnci için ASTM A123'e göre) imal edilmiş ve belirtilen yüksekliklerde kafes yapısına entegre edilmiştir. Düşmeleri önlemek için güvenlik korkulukları ve işçi stabilitesi için kaymaz yüzeylerle donatılmıştır. İşçilerin, aletlerin ve ekipmanların ağırlığını destekleyecek şekilde tasarlanmıştır, kulenin genel yük taşıma kapasitesiyle uyumludur. Kule bölümleri arasında kolay hareket için erişim kapakları içerebilir.
• Anahtar Avantaj: Bakım görevlerini kolaylaştırmak için ekipman montaj noktalarına stratejik olarak konumlandırılmış, operasyonel verimliliği artırır.

B. Merdiven

• Amaç: İşçilerin montaj, denetim veya onarımlar için platformlara, ekipmanlara veya üst bölümlere ulaşmak üzere kuleye tırmanmalarını sağlayan özel bir güvenlik erişim sistemidir.
• Tasarım Özellikleri: Dayanıklılık ve korozyon direnci için galvanizli çelikten yapılmıştır, rahat tırmanma için eşit aralıklı basamaklara sahiptir (endüstri güvenlik standartlarına göre). Düşme risklerini en aza indirmek için düşme önleyici mekanizmalarla (örneğin, güvenlik kemerleri için kablo kılavuzları) donatılmıştır - kulenin "düşme önleyici merdiven" tasarım spesifikasyonuyla uyumludur. Ana bacaklara veya kafes makaslarına dikey olarak takılır, güvenli, stabil bir yol sağlar.
• Uyumluluk: İşçi güvenliğini dikey erişim sırasında önceliklendirerek güvenlik düzenlemeleri ve kule tasarım standartlarına (örneğin, TIA-222-G, GB 50017) uygun olarak tasarlanmıştır.

Birlikte, platform ve merdiven, yüksek irtifa ekipmanlarına güvenli, verimli erişim sağlayarak, endüstriyel güvenlik ve dayanıklılık gereksinimlerine uyarken devam eden operasyon ve bakımı destekleyerek kulenin kullanılabilirliğini artırır.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!

Müşteri ziyaretleri

Montaj,Galvanizli Çelik Kule Testi

Sertifikalar

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!

Özelleştirilmiş ürün tipleri ve avantajları

Kendi Kendine Destekli Kule 
Kendi kendine destekli kule genellikle 3 veya 4 bacaklı kuledir ve malzemesi çelik boru veya açılı çeliktir. Bağlantı açısından, boru kule flanş ile bağlanır ve açılı çelik kule somun ve cıvatalarla bağlanır. 
Özellikler: 
1. Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci. 
2. Arazi kaynaklarını tasarruf edin, uygun konum. 
Uygun nakliye ve kurulum. 

Boru Çelik Kule
Boru kule, kule sütunu çelik borulardan yapılmış ve kule gövdesi üçgen şeklinde olan kendi kendine desteklenen yüksek bir çelik yapıyı ifade eder. Ana özellikleri, üç boru kule sütununun çelik borulardan yapılmış olması ve kule gövdesi bölümünün üçgen şeklinde olmasıdır, bu da açılı çelikten farklı bir yüksek çelik yapıdır.

Monopol Kule 
Tek borulu kule, monopol kule olarak da adlandırılır, güzel bir görünüme sahip, 9 ila 18 metrekarelik küçük bir alanı kaplayan, maliyet etkin ve inşaatın çoğunluğu tarafından benimsenen yaygın bir tiptir. Kule gövdesi daha makul bir kesit benimser, bu da yüksek mukavemetli cıvata ile bağlanır. Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha sitelerine uyum sağlayabilir. 

Gergi Kule 
Gergi kule yeni bir görünüme sahiptir ve en büyük özelliği çelik gergi teli kullanılarak güçlendirilmesidir. Gergi kule, ekonomik ve pratik bir iletişim kulesi türüdür. Diğerlerine göre daha hafif ve daha ucuzdur. Geniş coğrafi alanlar için çok uygundur. 

Gözetleme Kulesi
Gözetleme kulesi, çevreyi gözlemlemek için kullanılan çok fonksiyonlu bir yapıdır ve birçok alanda önemli bir rol oynar. Tasarımı, doğal çevre ile uyum ve birlik vurgular ve mimari stil genellikle çevredeki çevre ile uyumludur. Gözetleme kuleleri genellikle kule gövdeleri, platformlar, kuleler ve merdivenlerden oluşur, kompakt ve dayanıklı yapılarla.

Kamufle Ağaç Kulesi
Kamufle Ağaç Kulesi, Biyonik ağaç kulesinin yapay ağaçlarından bir türüdür, tabanı gerçek bir ağaç gibidir, titiz tasarımla birleştiğinde, gezi alanı, park ve meydandaki gerçek ağaçların arasına yerleştirildiğinde doğanın bir parçası olacaktır. 
Özellikler: 
1. Zarif yapı ve muhteşem görünüm. 
2. Güçlü yapısal stabilite ve uzun çalışma ömrü. 
3. Küçük alan kaplama ve büyük ekonomik etki.

Hizmetlerimiz

JIAYAO CO., LTD., ISO9001 tarafından onaylanmış profesyonel bir telekom kulesi üreticisidir. Müşterilere en optimize edilmiş çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Açılı çelik kule, boru çelik kule, monopol kule, çam ağacı kulesi, gergi kule ve gözetleme kulesi tasarlama ve üretme konusunda uzmanız. Departmanlarımız tasarım, Ar-Ge, denetim, laboratuvar, QC, galvanizleme ve çelik kule departmanlarını içermektedir. Hammaddelerimiz Çin'deki ünlü çelik fabrikalarından gelmektedir: HBIS Group, Baowu Steel Group, Shougang Group.
​

SSS

S: Kabul edilebilir MOQ nedir?
C: Kabul edilebilir MOQ'umuz 1 settir. Küçük miktardaki herhangi bir deneme siparişi memnuniyetle karşılanır.

S: Teslimat süresi nedir?
C: Depozito alındıktan sonra 25 gün içinde.

S: Kabul edilebilir ödeme vadesi nedir?
C: TT, L/C, Paypal, Western Union, Money Gram.

S: Benim için OEM yapabilir misiniz?
C: Tüm OEM siparişlerini kabul ediyoruz, sadece bizimle iletişime geçin ve bana tasarımınızı verin, size makul bir fiyat sunacağız.

S: Fiyat teklifini ne zaman alabilirim?
C: Genellikle sorunuzu aldıktan sonra 24 saat içinde size fiyat teklifi veririz. Fiyat teklifini çok acil almak istiyorsanız, lütfen bizi arayın veya bize e-posta ile bildirin, böylece sorunuzu öncelikli olarak ele alabiliriz.

S: İletişim kuleniz yapısal standart ANSI / TIA/ EIA-222-G mi?
C: Evet.

S: Sıcak daldırma galvanizleme standardı ASTM A 123/153 mi?
C: Evet.

S: Bir hesaplama kitabı sağlayabilir misiniz?
C: Evet, ancak hesaplama kitabı için ödeme yapmanız gerekiyor.

S: Ürün ömrünüz ne kadar?
C: 50 yıl.
S; Kulenin yapısı tek parça mı?
C: Hayır, müşterinin isteğine göre tasarlayıp üretebiliriz.

S: Ödeme yönteminiz nedir?
C: Depozito olarak T/T ile %30, bakiye T/T veya görüşte L/C ile.
