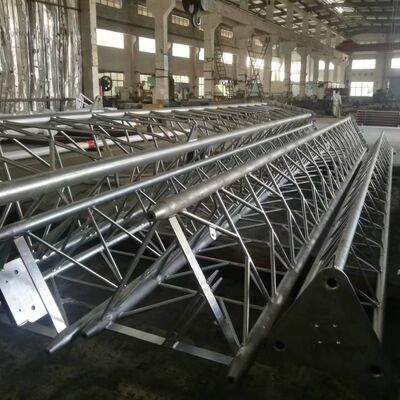

Temel Yapısal ve Tasarım Özellikleri

• İnce Kule Gövdesi: Boru veya kafes çelik yapı olarak inşa edilir (kendi kendine ayakta duran kulelerden daha dar), yük dağılımını optimize etmek için konik bir şekle sahiptir.

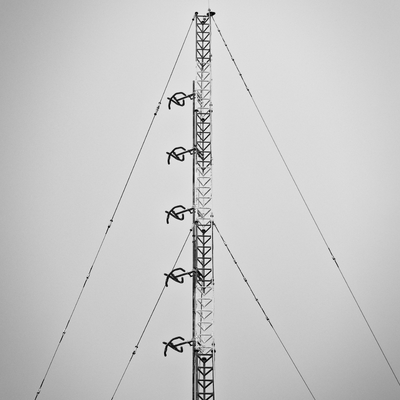

• Destek Kablosu Sistemi: Direğe 20-30m aralıklarla bağlanan çoklu çelik halat setleri, rüzgar/sismik kuvvetlere direnmek için 45-60° açılarla yere sabitlenir.

• Yükseklik Aralığı: 30m'den 200m'nin üzerine kadar uzanır (çoğu kendi kendine ayakta duran kuleden daha yüksektir), özel ihtiyaçlar için özelleştirilebilir.

• Aksesuarlar: Tırmanma merdivenleri, anten montajları, kablo tepsileri ve havacılık uyarı ışıkları (60m'den yüksek kuleler için) içerir.

Ana Malzemeler ve Standartlar

• Kule Gövdesi: Korozyon direnci ve mukavemet için galvanizli yapısal çelik (ASTM A36/S235JR).

• Destek Kabloları: Dayanıklılık için çinko/polimer kaplamalı yüksek çekme mukavemetli çelik halatlar (ASTM A475).

• Sabitleme Elemanları: Kabloları sabitlemek için ağır hizmet tipi beton/çelik sabitleme elemanları, gerilim yükleri için tasarlanmıştır.

• Uyumluluk: IEC 62305 (yıldırımdan korunma) ve yerel bina güvenlik yönetmeliklerine uyar.

Birincil Uygulama Senaryoları

• Yayın/Telekom: TV/radyo antenlerini ve uzun mesafeli mikrodalga vericilerini destekler (yükseklik yoluyla sinyal kapsama alanını en üst düzeye çıkarır).

• Meteorolojik İzleme: Doğru atmosferik veriler için yüksek irtifalarda hava sensörleri/radar barındırır.

• Havacılık Navigasyonu: Uzak bölgelerde (dağlar, kıyılar) havacılık işaretleri monte eder.

• Bilimsel Araştırma: Yerel parazitin üzerinde atmosferik enstrümanlar (ozon monitörleri) konuşlandırır.

1. Teknik Özellikler

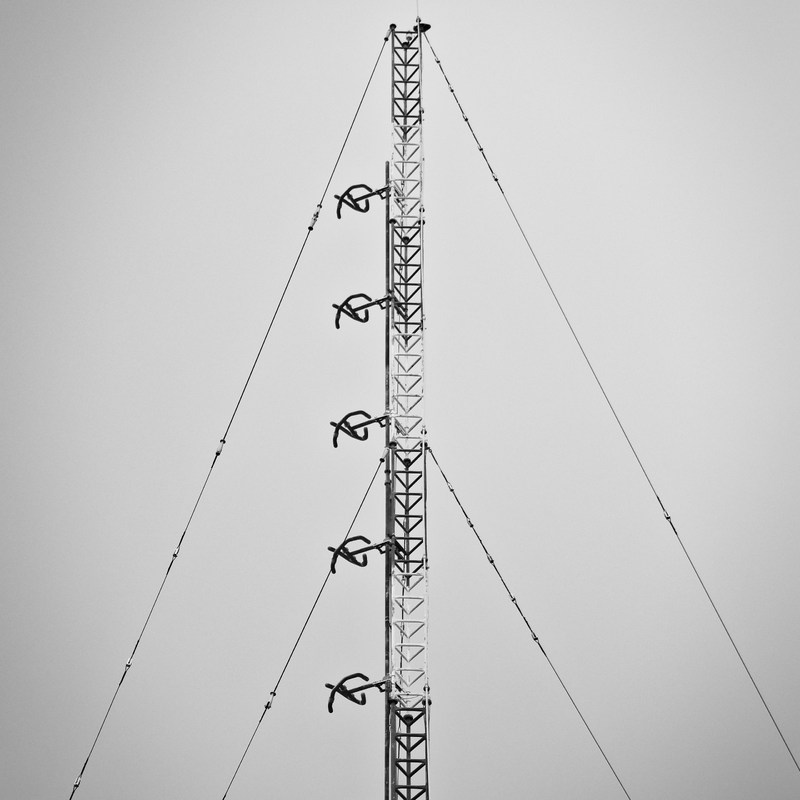

Destekli tel kulenin kule gövdesi nedir?

Destekli tel kulenin (destekli direk kule) kule gövdesi, antenleri, sensörleri veya diğer ekipmanları destekleyen merkezi, ince yük taşıyan yapıdır ve kendi kendine ayakta duran rijitlik yerine yanal stabilite için harici destek kablolarına dayanır. Tipik olarak bir boru veya kafes çelik çerçeve olarak inşa edilen bu yapı, kendi kendine ayakta duran kulelerden daha dardır ve yük dağılımını ve rüzgar direncini optimize etmek için konik bir tasarıma (tabanda daha geniş, tepede daha dar) sahiptir. Kule gövdesi, dış ortamlarda korozyon direnci ve uzun süreli dayanıklılık sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) üretilir. Tırmanma merdivenleri, anten montajları ve kablo tepsileri gibi temel aksesuarların montaj tabanı olarak hizmet eder ve modüler tasarımı, yayın, telekom veya meteorolojik izleme gibi uygulamalara göre uyarlanmış 30m ila 200m'nin üzerindeki yüksekliklerin özelleştirilmesine olanak tanır.

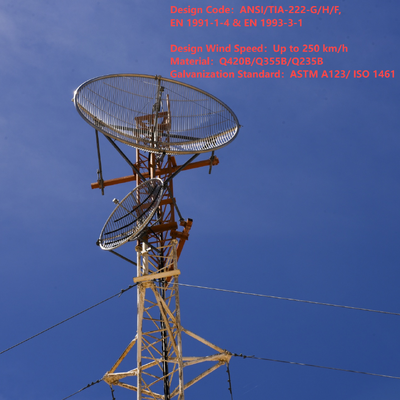

Destekli tel kuleye anten nasıl monte edilir?

Destekli tel kuleye anten montajı, kulenin tasarımı ve endüstri standartlarıyla uyumlu, yapılandırılmış, güvenliğe uygun bir süreci izler:

1. Montaj Öncesi Hazırlık: Antenin ağırlığını (donanım ve ilgili kablolar dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Korozyon, yapısal hasar veya gevşek bağlantılar için kule gövdesini inceleyin ve yerel güvenlik yönetmeliklerine (örneğin, yıldırımdan korunma için IEC 62305) uyumluluğu onaylayın.

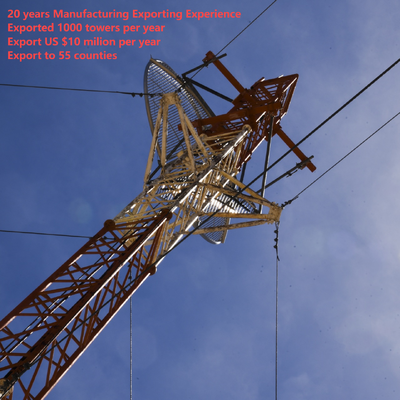

2. Anten Montajı Kurulumu: Kulenin gövdesindeki önceden belirlenmiş noktalara özel anten montajlarını (kulenin entegre aksesuarları) takın. Bu montajlar, rüzgar kuvvetlerine ve titreşimlere dayanacak şekilde sağlam bir bağlantı sağlayarak kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanılarak sabitlenir.
3. Anten Kaldırma ve Konumlandırma: Anteni hedef yüksekliğe (optimal sinyal kapsama alanı için stratejik olarak seçilmiş) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer aletleri veya hizalama ölçerler kullanarak anteni amaçlanan iletim/alma yönüne hizalayın.
4. Antenin Sabitlenmesi: Uygun donanım kullanarak anteni önceden monte edilmiş montajlara sabitleyin, hareketi önlemek için cıvataları belirtilen torka kadar sıkın. Performansı veya yapısal bütünlüğü etkileyebilecek bir titreme olmadığından, antenin seviye ve stabil olduğundan emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Çevresel hasardan korumak için sinyal kablolarını veya besleyicilerini kulenin entegre kablo tepsilerinden geçirin. Kabloları antene bağlayın ve bağlantı noktalarında uygun yalıtım ve su geçirmezlik sağlayarak yer tabanlı ekipmana indirin.
6. Son Kontrol: Güvenli montajı doğrulamak için anten, montajlar ve kabloların görsel kontrolünü yapın. İşlevselliği doğrulamak için antenin sinyal iletimini/almasını test edin ve süreç boyunca tüm güvenlik protokollerinin (örneğin, çalışanlar için düşme koruması) uygulandığından emin olun.

Destekli tel kuledeki Tırmanma Önleyici Cihaz nedir?

Destekli tel kule için tırmanma önleyici cihaz, yetkisiz erişimi önlemek ve düşme risklerini azaltmak için kule gövdesine monte edilen özel bir güvenlik bileşenidir. Yaygın tasarımlar şunları içerir:

• Tırmanma önleyici halkalar/etekler: Tırmanma girişimlerini el tutamağı veya basamak sağlamayarak engellemek için kulenin tabanına yakın (tipik olarak yerden 2-3m yukarıda) monte edilen dairesel veya konik çelik bariyerler.
• Dikenli veya tırtıklı caydırıcılar: Yetkisiz tırmanmayı caydırmak için alt kule bölümlerinde veya merdivenlerde bulunan ölümcül olmayan, sivri çelik eklentiler.
• Kilitli erişim: Kulede zemin seviyesinde bir erişim paneli veya merdiven girişi varsa, kilitli bir kapı erişimi yalnızca sertifikalı personele sınırlar.

Bu cihazlar, dış koşullara dayanacak şekilde korozyona dayanıklı malzemelerden (örneğin, kule gövdesiyle uyumlu galvanizli çelik) yapılmıştır. Birincil amaçları, eğitimsiz kişilerin kazara veya kasıtlı tırmanmasını önleyerek güvenliği artırmak, yerel bina güvenlik yönetmeliklerine ve kule operatörleri için sorumluluk azaltmaya uyum sağlamaktır.

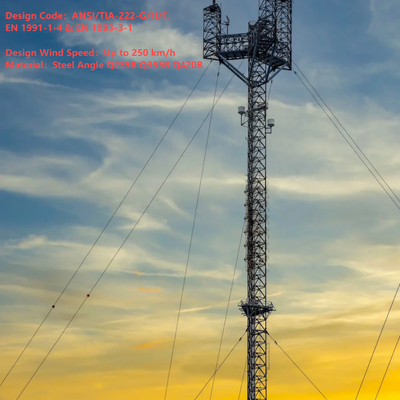

Destekli tel ve destekli tel kule nasıl bağlanır?

Destekli tellerin destekli tel kuleye bağlanması, tellerin rüzgar ve sismik kuvvetlere karşı kuleyi etkili bir şekilde stabilize etmesini sağlamak için güvenli, yük taşıyan bir işlem içerir:

1. Hazırlık: Dayanıklılık için çinko veya polimer kaplamalı, yüksek çekme mukavemetli çelik halatlardan yapılmış destekli teller seçin (ASTM A475'e uygun). Kule gövdesinin, kulenin tasarımında belirtildiği gibi 20-30m aralıklarla önceden üretilmiş bağlantı noktalarına (örneğin, kulakçıklar, braketler veya traversler) sahip olduğundan emin olun.
2. Bağlantı Donanımı Kurulumu: Yüksek mukavemetli cıvatalar (kulenin galvanizli çelik yapısıyla uyumlu) kullanarak kulenin önceden belirlenmiş bağlantı noktalarına ağır hizmet tipi destek kablosu braketleri veya kancaları monte edin. Bu braketler, gerilimi kule gövdesi boyunca eşit olarak dağıtacak şekilde tasarlanmıştır.
3. Tel Sonlandırma: Her bir destekli telin ucunu sabitlemek için profesyonel sonlandırma bağlantı elemanları (örneğin, pres kovanlar, kablo kelepçeleri veya gözlü cıvatalar) kullanın. Pres kovanlar, kalıcı, yüksek mukavemetli bir bağlantı için tele preslenirken, kablo kelepçeleri ayarlanabilir gerilim sağlar.
4. Bağlantı ve Gerdirme: Sonlandırılmış destekli tel ucunu bir mapa veya pim kullanarak kulenin braketine takın, gevşeklik olmadığından emin olun. Telin gerilimini tasarım spesifikasyonuna ayarlamak için bir gerdirme aleti (örneğin, bir gerdirme vidası veya vinç) kullanın - bu, kulenin yanal kuvvetlerini dengelemek için kritiktir.
5. Doğrulama: Bağlantının kulenin konik yapısıyla hizalandığını ve telin eşit şekilde gerildiğini (kule gövdesini zorlayabilecek aşırı gerdirme önlenerek) kontrol edin. Donanım ve sonlandırma bağlantı elemanlarının korozyona dayanıklı olduğunu ve kulenin güvenlik standartlarına uyduğunu onaylayın.

Destekli tel ve destekli çapa cıvatası nasıl bağlanır?

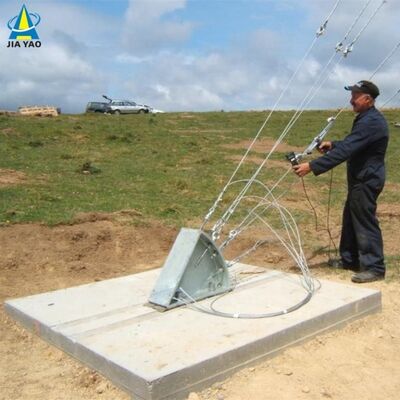

Destekli tellerin destekli çapa cıvatalarına (yer sabitleme elemanları) bağlanması, kulenin stabilitesini sağlamak için telin gerilimini yere aktarmak için kritik bir adımdır:

1. Sabitleme Hazırlığı: Yer sabitleme elemanının (gerilim yükleri için tasarlanmış ağır hizmet tipi beton veya çelik sabitleme elemanı) destekli tele göre 45-60° açıyla yere doğru şekilde monte edildiğinden emin olun. Sabitleme elemanı, çekme kuvvetlerine dayanmak için tamamen sertleşmiş (beton için) ve güvenli bir şekilde gömülmüş olmalıdır.
2. Çapa Cıvatası Erişimi: Sabitleme elemanının üst cıvatasının (destekli çapa cıvatası) yerden dışarı doğru çıktığından ve bağlantı donanımını alacak şekilde vidalandığından emin olun. Cıvata, destekli telin gerilimine dayanacak şekilde yüksek mukavemetli çelikten yapılmış olmalıdır.
3. Tel Sonlandırma: Destekli telin serbest ucunu, kule bağlantısı için kullanılanlarla aynı yüksek mukavemetli bağlantı elemanlarını (pres kovanlar, kablo kelepçeleri veya gözlü cıvatalar) kullanarak sonlandırın, güvenli, yük taşıyan bir uç sağlayın.
4. Bağlantı Donanımı Montajı: Bir gerdirme vidası (gerilim ayarı için) ve bir mapayı sonlandırılmış destekli tele takın. Gerdirme vidası, telin geriliminin ince ayarını sağlayan bir somun veya rondela aracılığıyla destekli çapa cıvatasına bağlanır.
5. Gerdirme ve Sabitleme: Destekli teli gerekli spesifikasyona göre germek için gerdirme vidasını kullanın, sabitleme elemanını çekmeden yanal kuvvetlere direndiğinden emin olun. Gerdirildikten sonra, zamanla gevşemeyi önlemek için gerdirme vidasını çatal pimleri veya kilit somunları ile kilitleyin.
6. Son Kontrol: Bağlantının güvenli olduğunu, sabitleme elemanının herhangi bir hareket belirtisi göstermediğini ve destekli telin doğru 45-60° açıyla hizalandığını doğrulayın. Cıvata, donanım ve tel sonlandırmasındaki korozyonu inceleyin, IEC 62305 ve yerel güvenlik yönetmeliklerine uyumluluğu sağlayın.
