Acil Afet Yardım İletişimi için 38M Hızlı Dik Gergili Tel Kule

Acil Afet Yardımı İletişimi İçin 38M Hızlı Kurulum Destekli Tel Kule

Temel Yapısal ve Tasarım Özellikleri

• İnce Kule Gövdesi: Boru veya kafes çelik yapı olarak inşa edilir (kendi kendine destekli kulelerden daha dar), yük dağılımını optimize etmek için konik bir şekle sahiptir.

• Destek Kablosu Sistemi: Direğe 20-30m aralıklarla takılan çok sayıda çelik kablo seti, rüzgar/sismik kuvvetlere direnmek için 45-60° açılarla yere sabitlenir.

• Yükseklik Aralığı: 30m'den 200m'nin üzerine kadar uzanır (çoğu kendi kendine destekli kuleden daha yüksektir), özel ihtiyaçlar için özelleştirilebilir.

• Aksesuarlar: Tırmanma merdivenleri, anten montajları, kablo tepsileri ve havacılık uyarı ışıkları (60m'den yüksek kuleler için) içerir.

Ana Malzemeler ve Standartlar

• Kule Gövdesi: Korozyon direnci ve mukavemet için galvanizli yapısal çelik (ASTM A36/S235JR).

• Destek Kabloları: Dayanıklılık için çinko/polimer kaplamalı yüksek mukavemetli çelik halatlar (ASTM A475).

• Sabitleme Noktaları: Kabloları sabitlemek için ağır hizmet tipi beton/çelik sabitleme noktaları, gerilim yükleri için tasarlanmıştır.

• Uyumluluk: IEC 62305 (yıldırımdan korunma) ve yerel bina güvenlik yönetmeliklerine uyar.

Birincil Uygulama Senaryoları

• Yayın/Telekomünikasyon: TV/radyo antenlerini ve uzun mesafeli mikrodalga vericilerini destekler (yükseklik yoluyla sinyal kapsamını en üst düzeye çıkarır).

• Meteorolojik İzleme: Doğru atmosferik veriler için yüksek irtifalarda hava sensörleri/radar barındırır.

• Havacılık Navigasyonu: Uzak bölgelerde (dağlar, kıyılar) havacılık işaretleri monte eder.

• Bilimsel Araştırma: Yerel parazitlerin üzerinde atmosferik enstrümanlar (ozon monitörleri) konuşlandırır.

1. Teknik Özellikler

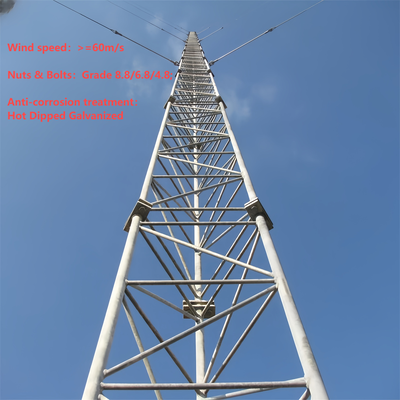

Destekli tel kulenin kule gövdesi nedir?

Destekli tel kulenin (destekli direk kule) kule gövdesi, antenleri, sensörleri veya diğer ekipmanları destekleyen merkezi, ince yük taşıyan yapıdır ve yanal stabilite için harici destek kablolarına dayanır (kendi kendine destekli rijitliğe karşı). Tipik olarak bir boru veya kafes çelik çerçeve olarak inşa edilir, kendi kendine destekli kulelerden daha dardır ve yük dağılımını ve rüzgar direncini optimize etmek için konik bir tasarıma (tabanda daha geniş, tepede daha dar) sahiptir. Kule gövdesi, dış ortamlarda korozyon direnci ve uzun süreli dayanıklılık sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) üretilir. Tırmanma merdivenleri, anten montajları ve kablo tepsileri gibi temel aksesuarların montaj tabanı olarak hizmet eder ve modüler tasarımı, yayın, telekom veya meteorolojik izleme gibi uygulamalara göre uyarlanmış 30m ila 200m'nin üzerindeki yüksekliklerin özelleştirilmesine olanak tanır.

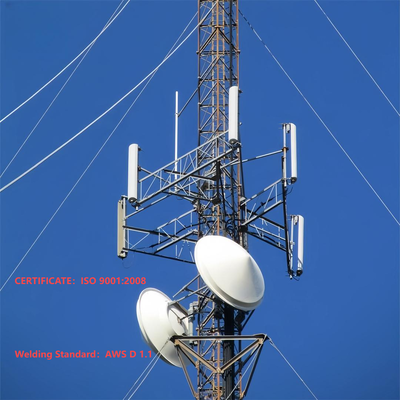

Destekli tel kuleye anten nasıl monte edilir?

Destekli tel kuleye anten montajı, kulenin tasarımı ve endüstri standartlarıyla uyumlu, yapılandırılmış, güvenliğe uygun bir süreci izler:

1. Montaj Öncesi Hazırlık: Antenin ağırlığını (donanım ve ilgili kablolar dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Korozyon, yapısal hasar veya gevşek bağlantılar için kule gövdesini inceleyin ve yerel güvenlik yönetmeliklerine (örneğin, yıldırımdan korunma için IEC 62305) uyumluluğu onaylayın.
2. Anten Montajı Kurulumu: Kule gövdesindeki önceden belirlenmiş noktalara özel anten montajlarını (kulenin entegre aksesuarları) takın. Bu montajlar, kulenin galvanizli çelik yapısına uygun yüksek mukavemetli cıvatalar kullanılarak sabitlenir, bu da rüzgar kuvvetlerine ve titreşimlere dayanıklı sağlam bir bağlantı sağlar.
3. Anten Kaldırma ve Konumlandırma: Anteni hedef yüksekliğe (optimal sinyal kapsamı için stratejik olarak seçilmiş) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer aletleri veya hizalama ölçerler kullanarak anteni amaçlanan iletim/alma yönüne hizalayın.
4. Antenin Sabitlenmesi: Uygun donanım kullanarak anteni önceden monte edilmiş montajlara sabitleyin, hareketi önlemek için cıvataları belirtilen torka kadar sıkın. Antenin seviye ve stabil olduğundan, performansı veya yapısal bütünlüğü etkileyebilecek bir sallantı olmadığından emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Çevresel hasardan korumak için sinyal kablolarını veya besleyicilerini kulenin entegre kablo tepsilerinden geçirin. Kabloları antene bağlayın ve bağlantı noktalarında uygun yalıtım ve su geçirmezlik sağlayarak yer tabanlı ekipmana indirin.
6. Son Kontrol: Güvenli montajı doğrulamak için anten, montajlar ve kabloların görsel kontrolünü yapın. İşlevselliği doğrulamak için antenin sinyal iletimini/almasını test edin ve süreç boyunca tüm güvenlik protokollerinin (örneğin, işçiler için düşme önleme) uygulandığından emin olun.

Destekli tel kuledeki Tırmanma Önleyici Cihaz nedir?

Destekli tel kule için tırmanma önleyici cihaz, yetkisiz erişimi önlemek ve düşme risklerini azaltmak için kule gövdesine monte edilen özel bir güvenlik bileşenidir. Yaygın tasarımlar şunları içerir:

• Tırmanma önleyici halkalar/etekler: Tırmanma girişimlerini el tutuşu veya ayak basma yerleri sağlayarak engelleyen, kulenin tabanına yakın (tipik olarak yerden 2-3m yukarıda) monte edilen dairesel veya konik çelik bariyerler.
• Dikenli veya tırtıklı caydırıcılar: Yetkisiz tırmanmayı caydırmak için alt kule bölümlerinde veya merdivenlerde bulunan ölümcül olmayan, sivri çelik eklentiler.
• Kilitli erişim: Kulede zemin seviyesinde bir erişim paneli veya merdiven girişi varsa, kilitli bir kapı erişimi yalnızca sertifikalı personele sınırlar.

Bu cihazlar, dış koşullara dayanacak şekilde korozyona dayanıklı malzemelerden (örneğin, kule gövdesiyle uyumlu galvanizli çelik) yapılmıştır. Birincil amaçları, eğitimsiz bireylerin kazara veya kasıtlı tırmanmasını önleyerek güvenliği artırmak, yerel bina güvenlik yönetmeliklerine ve kule operatörleri için sorumluluk azaltmaya uyum sağlamaktır.

Destekli tel ve destekli tel kule nasıl bağlanır?

Destekli telin destekli tel kuleye bağlanması, tellerin rüzgar ve sismik kuvvetlere karşı kuleyi etkili bir şekilde stabilize etmesini sağlamak için güvenli, yük taşıyan bir işlem içerir:

1. Hazırlık: Dayanıklılık için çinko veya polimer kaplamalı, yüksek mukavemetli çelik halatlardan yapılmış destekli teller seçin (ASTM A475'e uygun). Kule gövdesinde, kulenin tasarımında belirtildiği gibi, 20-30m aralıklarla önceden üretilmiş bağlantı noktalarının (örneğin, kulakçıklar, braketler veya traversler) bulunduğundan emin olun.
2. Bağlantı Donanımı Kurulumu: Yüksek mukavemetli cıvatalar (kulenin galvanizli çelik yapısına uygun) kullanarak kulenin önceden belirlenmiş bağlantı noktalarına ağır hizmet tipi destek kablosu braketleri veya kancaları monte edin. Bu braketler, gerilimi kule gövdesine eşit olarak dağıtmak için tasarlanmıştır.
3. Tel Sonlandırma: Her bir destekli telin ucunu sabitlemek için profesyonel sonlandırma bağlantı parçaları (örneğin, pres kovanları, kablo kelepçeleri veya gözlü somunlar) kullanın. Pres kovanları, kalıcı, yüksek mukavemetli bir bağlantı için tele preslenirken, kablo kelepçeleri ayarlanabilir gerilim sağlar.
4. Bağlantı ve Gerdirme: Destekli telin sonlandırılmış ucunu bir mapa veya pim kullanarak kulenin braketine takın, gevşeklik olmadığından emin olarak güvenli bir uyum sağlayın. Telin gerilimini tasarım spesifikasyonuna ayarlamak için bir gerdirme aleti (örneğin, bir gerdirme vidası veya vinç) kullanın - bu, kulenin yanal kuvvetlerini dengelemek için kritiktir.
5. Doğrulama: Bağlantının kulenin konik yapısıyla hizalandığını ve telin eşit şekilde gerildiğini (kule gövdesini zorlayabilecek aşırı gerdirme önlenerek) kontrol edin. Donanım ve sonlandırma bağlantı parçalarının korozyona dayanıklı olduğunu ve kulenin güvenlik standartlarına uyduğunu onaylayın.

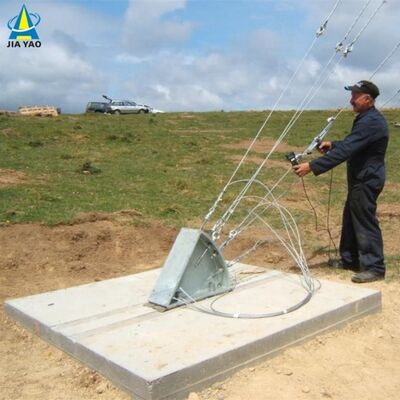

Destekli tel ve destekli çapa cıvatası nasıl bağlanır?

Destekli telin destekli çapa cıvatalarına (yer sabitleme noktaları) bağlanması, kulenin stabilitesini sağlamak için telin gerilimini yere aktarmak için kritik bir adımdır:

1. Çapa Hazırlığı: Yer sabitleme noktasının (gerilim yükleri için tasarlanmış ağır hizmet tipi beton veya çelik çapa) destekli tele göre 45-60° açıyla yere doğru şekilde monte edildiğinden emin olun. Çapa, çekme kuvvetlerine dayanacak şekilde tamamen kürlenmiş (beton için) ve güvenli bir şekilde gömülmüş olmalıdır.
2. Çapa Cıvatası Erişimi: Çapanın üst cıvatasının (destekli çapa cıvatası) yerden dışarı doğru çıktığından ve bağlantı donanımını alacak şekilde vidalandığından emin olun. Cıvata, destekli telin gerilimine dayanacak şekilde yüksek mukavemetli çelikten yapılmış olmalıdır.
3. Tel Sonlandırma: Destekli telin serbest ucunu, kule bağlantısı için kullanılanlarla aynı yüksek mukavemetli bağlantı parçalarını (pres kovanları, kablo kelepçeleri veya gözlü somunlar) kullanarak sonlandırın, güvenli, yük taşıyan bir uç sağlayın.
4. Bağlantı Donanımı Montajı: Bir gerdirme vidası (gerilim ayarı için) ve bir mapayı sonlandırılmış destekli tele takın. Gerdirme vidası, somun veya rondela aracılığıyla destekli çapa cıvatasına bağlanır, telin geriliminin ince ayarını sağlar.
5. Gerdirme ve Sabitleme: Destekli teli gerekli spesifikasyona göre gerdirmek için gerdirme vidasını kullanın, çapayı çekmeden yanal kuvvetlere direndiğinden emin olun. Gerdirildikten sonra, zamanla gevşemeyi önlemek için gerdirme vidasını pimler veya kilit somunları ile kilitleyin.
6. Son Kontrol: Bağlantının güvenli olduğunu, çapada herhangi bir hareket belirtisi olmadığını ve destekli telin doğru 45-60° açıyla hizalandığını doğrulayın. Cıvata, donanım ve tel sonlandırmasındaki korozyonu inceleyin, IEC 62305 ve yerel güvenlik yönetmeliklerine uyumluluğu sağlayın.
