City Central Park 5G Dağıtımı İçin 36 Metre Renkli Özelleştirilmiş Monopol Kulesi
JIAYAO CO.,LTD
Ürün Açıklaması
TELEKOMÜNİKASYON VE MOBİL İLETİŞİM İÇİN PREMIUM ÇELİK TEK KUTUP KULESİ
Modern telekomünikasyon altyapısı için tasarlanmış gelişmiş çelik boru yapı olan yüksek kaliteli Monopole Tower'ımızı keşfedin.
Kolaylaştırılmış tek kutuplu konfigürasyonla tasarlanan bu kendi kendini destekleyen iletişim kulesi, entegre bir çalışma platformuna, güvenli anten desteklerine ve güvenli bakım erişimi için yerleşik bir tırmanma merdiveni sistemine sahiptir.
Birinci sınıf ASTM A36/A572 Gr50 veya S275JR çelik levhadan üretilen tek kutuplu kulelerimiz, güvenilir uzun vadeli performans için olağanüstü korozyon direnci ve aşınma direnci sunar.
Geleneksel açılı çelik kulelerle karşılaştırıldığında, telekomünikasyon monopolümüz önemli ölçüde daha küçük bir ayak izi sunarak kentsel kurulumlar ve alanı kısıtlı alanlar için ideal çözüm haline getiriyor.
20 m, 30 m, 40 m standart yüksekliklerde veya tamamen özelleştirilmiş konfigürasyonlarda mevcut olan JIAYAO tek kutuplu kuleler, etkileyici 50 yıllık tasarım ömrüyle desteklenen estetik çekiciliği sağlam mühendislikle birleştirir.
İster 5G ağlarını genişletiyor, ister kablosuz altyapıyı yükseltiyor, ister yeni baz istasyonları inşa ediyor olun, çelik tek kutuplu kulelerimiz benzersiz değer ve güvenilirlik sunar.
1.anahtar Ayrıntılar:
Menşe Yeri: Hebei, Çin (Anakara); Marka Adı: Jaoyao veya OEM; Model numarası: Telekom Kulesi
Yüzey işleme: Sıcak Daldırma Galvanizli veya boyalı.
2. Paketleme ve Teslimat:
Paketleme Detayları: Telekom kulesi, müşterinin gereksinimlerine göre Galvanizli çemberleme ile paketlenecektir.
Teslimat: Tianjin limanından ödeme yapıldıktan sonra 20 gün içinde gönderilir
Kule üyeleri: Bir çelik kule birkaç demet halinde ayrılmıştır.
Cıvatalar: Ambalaj malzemesi sağlam naylon torba veya çelik varildir.
3. Teknik Veriler
| Tasarım |
| 1. Tasarım Kodu |
ANSI/TIA-222-G/H/F, EN 1991-1-4 ve EN 1993-3-1 |
| Yapı Çelik |
| 2. Sınıf |
Yumuşak Çelik |
Yüksek Mukavemetli Çelik |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Rüzgar Hızını Tasarlayın |
250 km/saat'e kadar |
| 4. İzin verilen sapma |
0,5 ~1,0 derece @ çalışma hızı |
| 5. Gerilme mukavemeti (Mpa) |
360~510 |
470~630 |
| 6. Akma dayanımı (t≤16mm) (Mpa) |
355 |
235 |
| 7. Uzama (%) |
20 |
24 |
| 8. Darbe dayanımı KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Cıvata ve Somun |
| 9. Sınıf |
Sınıf 4.8, 6.8, 8.8 |
| 10. Mekanik özelliklere ilişkin standartlar |
| 10.1 Cıvatalar |
ISO898-1 |
| 10.2 Somunlar |
ISO898-2 |
| 10.3 Rondelalar |
ISO 6507-1 |
| 11. Boyut Standartları |
| 11.1 Cıvatalar |
DIN7990, DIN931, DIN933 |
| 11.2 Somunlar |
ISO4032, ISO4034 |
| 11.3 Rondelalar |
DIN7989, DIN127B, ISO7091 |
| Kaynak |
| 12. Yöntem |
CO2 Korumalı Ark Kaynağı ve Tozaltı Ark Kaynağı(SAW) |
| 13. Standart |
AWS D1.1 |
| İşaretleme |
| 14. Üyelerin işaretlenme yöntemi |
Hidrolik Pres Damgalama |
| Galvanizleme |
| 15. Çelik profillerin galvanizleme standardı |
ISO 1461 veya ASTM A123 |
| 16. Cıvata ve somunların galvanizleme standardı |
ISO 1461 veya ASTM A153 |
| Test |
| 17. Fabrika testi |
Çekme testi, Element analizi, Sharpy testi (darbe testi), Soğuk Bükme,
Preece testi, Çekiç testi |
| Kapasite |
| 18. Maksimum Üretim Kapasitesi |
Yıllık 50.000 TON |
MOBİL İLETİŞİM AĞLARI
4G LTE ve 5G hücresel baz istasyonları için ideal olan tek kutuplu kulelerimiz, çok taşıyıcılı anten sistemleri için güvenilir yapısal destek sağlayarak kentsel ve banliyö alanlarda kesintisiz kablosuz kapsama alanı sağlar.
TELEKOMÜNİKASYON ALTYAPI
Mikrodalga iletimi, kablosuz ana taşıyıcı ve noktadan noktaya iletişim bağlantıları için sağlam kule çözümlerine ihtiyaç duyan telekom operatörleri ve ağ operatörleri için mükemmeldir.
YAYIN VE İLETİM HİZMETLERİ
Optimum sinyal yayılımı için yükseltilmiş anten konumlandırması gerektiren FM/AM radyo yayıncılığı, televizyon sinyal iletimi ve dijital yayın uygulamaları için uygundur.
KENTSEL VE ALANI SINIRLI KURULUMLAR
Kompakt tek kutuplu tasarım, tek kutuplu kulelerimizi görsel etkinin ve arazi kullanımının en aza indirilmesinin önemli olduğu şehir merkezleri, ticari bölgeler, otoyollar ve yerleşim alanları için tercih edilen seçenek haline getiriyor.

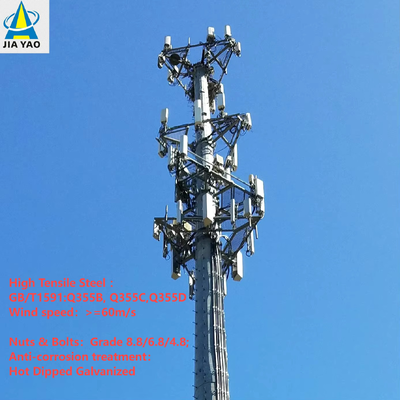

⇔Tek kutuplu kulenin ana gövdesi nedir?
Tek kutuplu bir kulenin ana gövdesi, kentsel kullanıma uygun olarak tasarlanmış, kulenin temel yük taşıyan yapısını oluşturan tek, kendi kendini destekleyen katı/yarı katı bir şafttır. Tipik olarak yüksek mukavemetli haddelenmiş çelik plakalardan (Q345B/ASTM A500 Sınıf B) üretilir ve rüzgar yükü direncini (180 km/saat'e kadar) optimize etmek için silindirik veya kaynaklı çokgen bir şekle (çapları 0,5-2 m, kule yüksekliğine göre ölçeklendirilmiş) ve konik bir tasarıma (üstte biraz daha dar) sahiptir. Yüksekliği 10 m ila 60 m arasında değişmektedir (5G mikro istasyonları veya kentsel iletişim merkezleri için özelleştirilebilir) ve tek kutuplu kulenin tüm yardımcı bileşenlerini entegre etmek için temel çerçeve görevi görmektedir.
⇔Monopol kulenin Alt Flanşı, Merdiveni ve Platformu Nedir?

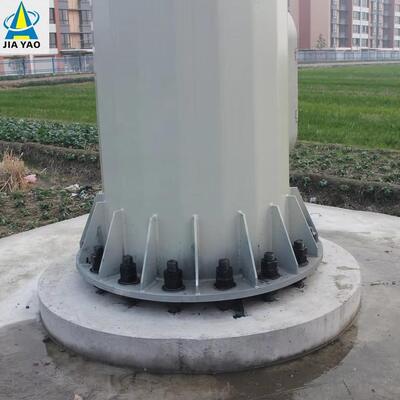

1.Alt Flanş: Monopolün ana şaftının tabanına kaynaklanmış, kule gövdesi ile beton temel arasında kritik bağlantı görevi gören ağır hizmet tipi çelik bileşendir. Yüksek mukavemetli çelikten yapılmış (ana gövdeye uygun) ve korozyon önleyici işlemlerden geçmiş, temelin ankraj cıvatalarıyla hizalanarak kuleyi dikey olarak sabitler ve tüm yapısal ve ekipman yüklerini zemine aktararak kulenin genel stabilitesini sağlar.
2. Merdiven: Monopolün ana şaftına entegre edilmiş, korozyona dayanıklı galvanizli çelikten yapılmış ve profesyonel düşme önleyici sistemle donatılmış yerleşik bir tırmanma merdivenidir. Sertifikalı bakım personeline özel olarak kule denetimi, ekipman kurulumu ve onarımı için güvenli bir dikey erişim yolu sağlar ve bütünlüğü, düzenli kule bakımının temel odak noktasıdır.

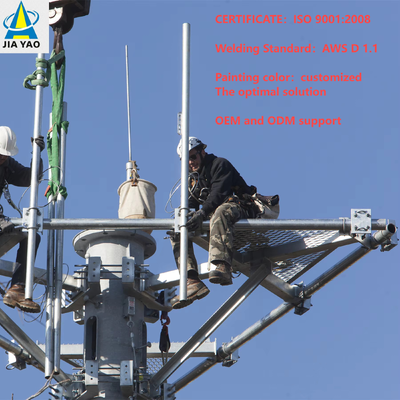

3.Platform: Tek kutuplu kule, ana şaft üzerine belirlenen yüksekliklerde monte edilmiş kompakt, entegre çelik platformlarla (proje ihtiyaçlarına göre özelleştirilmiş) donatılmıştır. Dayanıklılık sağlamak amacıyla galvanizli çelikten üretilen bu platformlar, telekom ekipmanlarının (örneğin 5G antenler, mikrodalga cihazları) ve gözetim ekipmanlarının kurulumu, bakımı ve denetimi için istikrarlı çalışma alanları olarak hizmet veriyor. Monopolün son derece kompakt ayak izine uyacak şekilde tasarlanmış olup, kulenin şık, göze çarpmayan kentsel tasarımından ödün vermeden operasyonel rahatlığı en üst düzeye çıkarırlar.
⇔Sıcak Daldırma Galvanizleme sonrası monopol kulenin ana gövdesi nedir?
Sıcak daldırma galvanizlemeden sonra, tek kutuplu kulenin ana gövdesi, konik bir tasarıma sahip çekirdek tek silindirik/çokgen çelik şaft (yüksek mukavemetli haddelenmiş çelik plakalar Q345B/ASTM A500 Sınıf B'den üretilmiştir) olarak kalır ve yapısal şekli, boyutları ve yük taşıma performansı tamamen korunur. Temel değişiklik, tüm çelik yüzeyinin ASTM A123 standardına uygun, tek biçimli, yoğun bir çinko kaplamayla kaplanmış olmasıdır. Bu galvanizli katman, çelik alt tabakayı kentsel kirleticilerden, nemden ve dış ortamdaki çevresel erozyondan etkili bir şekilde koruyan, korozyona dayanıklı bir bariyer oluşturarak ana gövdenin hizmet ömrünü 25 yıldan fazla uzatır. Galvanizli ana gövde aynı zamanda orijinal çelik şaftın yapısal sağlamlığını da korur ve tutarlı korozyon önleme performansı ve kule gövdesinin genel yapısal bütünlüğünü sağlamak için tüm kaynaklı bağlantılar (AWS D1.1 uyumlu) eşit derecede galvanizlidir.
