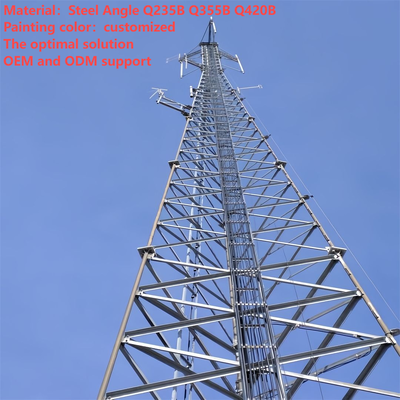

Otobüs Terminali Hub 5G için 44m 54m 66m 74Meter Sıcak Daldırma Galvanizli 3 Tüp Telekom Kulesi
Telekomünikasyon, izleme, gözlem ve güvenlik uygulamaları için özelleştirilmiş çelik kuleler tasarlama ve üretme konusunda uzmanız.Aşağıda detaylı ürün bilgileri yer almaktadır:
1.anahtar Ayrıntılar:
Menşe Yeri: Hebei, Çin (Anakara); Marka Adı: Jaoyao veya OEM; Model numarası: Telekom Kulesi
Yüzey işleme: Sıcak Daldırma Galvanizli veya boyalı.
2. Paketleme ve Teslimat:
Paketleme Detayları: Telekom kulesi, müşterinin gereksinimlerine göre Galvanizli çemberleme ile paketlenecektir.
Teslimat: Tianjin limanından ödeme yapıldıktan sonra 20 gün içinde gönderilir
Kule üyeleri: Bir çelik kule birkaç demet halinde ayrılmıştır.
Cıvatalar: Ambalaj malzemesi sağlam naylon torba veya çelik varildir.
3. Teknik Veriler
| Tasarım |
| 1. Tasarım Kodu |

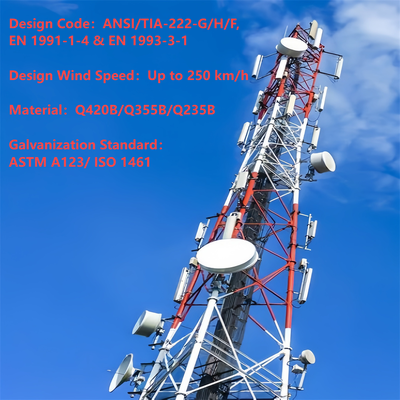

ANSI/TIA-222-G/H/F, EN 1991-1-4 ve EN 1993-3-1
|
| Yapı Çelik |
| 2. Sınıf |
Yumuşak Çelik |
Yüksek Mukavemetli Çelik |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Rüzgar Hızını Tasarlayın |
250 km/saat'e kadar |
| 4. İzin verilen sapma |
0,5 ~1,0 derece @ çalışma hızı |
| 5. Gerilme mukavemeti (Mpa) |
360~510 |
470~630 |
| 6. Akma dayanımı (t≤16mm) (Mpa) |
355 |
235 |
| 7. Uzama (%) |
20 |
24 |
| 8. Darbe dayanımı KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Cıvata ve Somun |
| 9. Sınıf |
Sınıf 4.8, 6.8, 8.8 |
| 10. Mekanik özelliklere ilişkin standartlar |
| 10.1 Cıvatalar |
ISO898-1 |
| 10.2 Somunlar |
ISO898-2 |
| 10.3 Rondelalar |
ISO 6507-1 |
| 11. Boyut Standartları |
| 11.1 Cıvatalar |
DIN7990, DIN931, DIN933 |
| 11.2 Somunlar |
ISO4032, ISO4034 |
| 11.3 Rondelalar |
DIN7989, DIN127B, ISO7091 |
| Kaynak |
| 12. Yöntem |
CO2 Korumalı Ark Kaynağı ve Tozaltı Ark Kaynağı(SAW) |
| 13. Standart |
AWS D1.1 |
| İşaretleme |
| 14. Üyelerin işaretlenme yöntemi |
Hidrolik Pres Damgalama |
| Galvanizleme |
| 15. Çelik profillerin galvanizleme standardı |
ISO 1461 veya ASTM A123 |
| 16. Cıvata ve somunların galvanizleme standardı |
ISO 1461 veya ASTM A153 |
| Test |
| 17. Fabrika testi |
Çekme testi, Element analizi, Sharpy testi (darbe testi), Soğuk Bükme,
Preece testi, Çekiç testi |
| Kapasite |
| 18. Maksimum Üretim Kapasitesi |
Yıllık 50.000 TON |
3 bacaklı boru şeklindeki çelik kulenin kafes yapısı nedir?
3 bacaklı boru şeklindeki çelik kulenin kafes yapısı, kulenin üç dikey boru şeklindeki ayağını birbirine bağlayan kafes benzeri bir çerçevedir. Daha küçük içi boş çelik borulardan (örneğin dikişsiz/kaynaklı çelik borular gibi ana ayak malzemesiyle tutarlı olarak) oluşan bu kafes elemanları, kulenin yüksekliği boyunca üçgen ağ benzeri bir desen oluşturarak üç ayak arasında çapraz yatay ve çapraz bağlantılar oluşturur. Bu yapı, dikey yükleri (kule ağırlığı, ekipman ağırlığı) ve yanal kuvvetleri (rüzgar, sismik aktivite) üç ayağa eşit şekilde dağıtmak için kulenin konik tasarımıyla (tabanda daha geniş, üstte daha dar) birlikte çalışır. Boru şeklindeki kafes yalnızca yapısal sağlamlığı ve stabiliteyi arttırmakla kalmaz, aynı zamanda aerodinamik performansı da optimize eder; geleneksel açılı çelik kafes yapılarıyla karşılaştırıldığında rüzgar direncini %30 azaltır ve kuleyi zorlu veya rüzgarlı ortamlara son derece uyumlu hale getirir. Ek olarak, boru şeklindeki elemanların kullanımı, yüksek yük taşıma kapasitesini korurken yapının hafif olmasını sağlar.
MW çanağı 3 ayaklı çelik boru kuleye nasıl monte edilir?
Mikrodalga (MW) çanağının 3 ayaklı boru şeklindeki çelik bir kuleye monte edilmesi, kulenin yapısal tasarımı ve endüstri standartlarıyla uyumlu, güvenli, standartlaştırılmış bir süreci izler:
- Kurulum Öncesi Doğrulama: MW çanağını, montaj donanımını ve ilgili yükleri destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini (TIA-222-G ve GB 50017 standartlarına göre) doğrulayın. Kulenin önceden monte edilmiş anten braketlerini (entegre aksesuarlar) yapısal bütünlük açısından inceleyin.
- Braket Hazırlığı: Kulenin özel anten braketlerini (veya boru şeklindeki kafesle uyumlu özel olarak üretilmiş braketleri) kullanın ve bunları Grade 8.8 yüksek mukavemetli cıvatalar (ISO 898) kullanarak kulenin ana ayaklarına veya kafes kirişlerine sabitleyin. Braketlerin amaçlanan noktadan noktaya iletişim yolu ile hizalandığından ve belirtilen torkla sıkıldığından emin olun.
- Bulaşık Kaldırma ve Konumlandırma: MW çanağını hedef yüksekliğe (tipik olarak kulenin üst bölümlerinin yakınına veya bir bakım platformuna) kaldırmak için vinç veya özel kaldırma ekipmanı kullanın. Hassasiyet için lazer hizalama araçlarını kullanarak çanağın azimutunu ve yüksekliğini alıcı/iletici uç noktasıyla hizalanacak şekilde ayarlayın.
- Güvenli Sabitleme: MW çanağını uyumlu donanım kullanarak monte edilen braketlere sıkı, sallanmasız bir bağlantı sağlayacak şekilde takın. AWS D1.1 kaynak ve sabitleme standartlarına uymak için kalibre edilmiş aletlerle cıvata torkunu yeniden kontrol edin.
- Kablo Yönlendirme: Çevresel zarara maruz kalmamak için antenin sinyal ve güç kablolarını kulenin entegre kablo yönetim sistemlerinden (veya kafes yapısındaki korumalı yollar boyunca) yönlendirin. Bağlantı noktalarında kabloların uygun şekilde yalıtıldığından ve su geçirmez olduğundan emin olun.
- Son Muayene: Stabiliteyi doğrulamak için çanağın, braketlerin ve bağlantıların görsel kontrolünü yapın. Hizalamayı ve işlevselliği doğrulamak için sinyal iletimini test edin. Kurulum boyunca güvenlik protokollerine (örn. işçiler için düşme koruması) uyun.

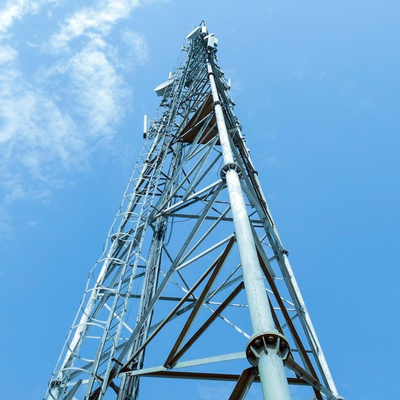

3 bacaklı boru şeklindeki çelik kulenin ana yapısı?
3 ayaklı boru şeklindeki çelik kulenin ana yapısı, üç temel bileşenden oluşan, stabilite, yük taşıma ve aerodinamik verimlilik için tasarlanmış, kendi kendini destekleyen, üçgen çerçeveli bir sistemdir:
- Üç Dikey Boru Ayak: Ana taşıyıcı elemanlar dikişsiz veya kaynaklı çelik borulardan yapılmıştır (Q345B/ASTM A500 standartlarına uygun). Üçgen bir konfigürasyonda düzenlenen bu bacaklar, kulenin toplam ağırlığını (ekipman ve çevresel yükler dahil) temele aktarır.
- Borulu Kafes Kafesler: Üç ana ayağı yatay ve çapraz olarak bağlayan daha küçük içi boş çelik borular. Bu çapraz kafes sistemi, yükleri eşit şekilde dağıtır, yapısal sağlamlığı artırır ve rüzgar direncini azaltarak kulenin karakteristik kafes desenini oluşturur.
- Konik Çerçeve ve Flanş Bağlantıları: Kule, güçlü rüzgarlara (200km/saat'e kadar) ve depremlere karşı direnci optimize etmek için tabandan yukarıya doğru kademeli olarak daralır (taban daha geniş, üst kısım daha dar). Kule bölümleri yüksek gerilimli cıvatalı flanşlarla birleştirilir, böylece güvenli montaj sağlanır ve bakım riskleri azalır.
Bu bileşenler, ana yapının bütünlüğünden ödün vermeden işlevsel destek ekleyen entegre aksesuarlarla (örn. platformlar, merdivenler) birlikte yapısal omurgayı oluşturur.
Platform, merdiven
A.Platform
- Amaç: MW çanaklarının, antenlerin, sensörlerin veya diğer ekipmanların kurulumu, bakımı veya incelenmesi için sabit, yüksek bir çalışma alanı görevi görür. Ayrıca kuleye erişim sırasında işçiler için güvenli bir dinlenme noktası sağlar.
- Tasarım Özellikleri: Galvanizli çelikten (korozyon direnci için ASTM A123'e göre) imal edilmiş ve belirtilen yüksekliklerde kafes yapısına entegre edilmiştir. Düşmeyi önlemek için güvenlik korkulukları ve çalışanların stabilitesini sağlamak için kaymaz yüzeylerle donatılmıştır. Kulenin genel yük taşıma kapasitesine uygun olarak işçilerin, aletlerin ve ekipmanların ağırlığını destekleyecek şekilde tasarlanmıştır. Kule bölümleri arasında kolay hareket için erişim kapakları içerebilir.
- Temel Avantaj: Bakım görevlerini kolaylaştırmak ve operasyonel verimliliği artırmak için ekipman montaj noktalarının yakınına stratejik olarak konumlandırılmıştır.
B. Merdiven
- Amaç: İşçilerin kuleye tırmanarak kurulum, inceleme veya onarım amacıyla platformlara, ekipmanlara veya üst bölümlere erişmesine olanak tanıyan özel bir güvenli erişim sistemi.
- Tasarım Özellikleri: Dayanıklılık ve korozyon direnci için galvanizli çelikten yapılmıştır ve rahat tırmanma için eşit aralıklarla yerleştirilmiş basamaklar (endüstri güvenlik standartlarına göre) bulunmaktadır. Düşme risklerini en aza indirmek için düşme önleyici mekanizmalarla (örneğin, emniyet kemerleri için kablo kılavuzları) donatılmıştır; kulenin "düşmeyi önleyici merdiven" tasarım spesifikasyonuyla tutarlıdır. Ana ayaklara veya kafes kirişlere dikey olarak bağlanarak güvenli ve sağlam bir yol sağlanır.
- Uyumluluk: Güvenlik düzenlemeleri ve kule tasarım standartlarına (örn. TIA-222-G, GB 50017) uygun olarak, dikey erişim sırasında çalışanların korunmasına öncelik verilerek tasarlanmıştır.
Platform ve merdiven birlikte, yüksek irtifadaki ekipmanlara güvenli, verimli erişim sağlayarak, devam eden işletme ve bakımı destekleyerek endüstri güvenliği ve dayanıklılık gerekliliklerine bağlı kalarak kulenin kullanılabilirliğini artırır.
Daha Fazla Bilgi İçin Lütfen Tıklayınız!!!
Müşteri ziyaretleri

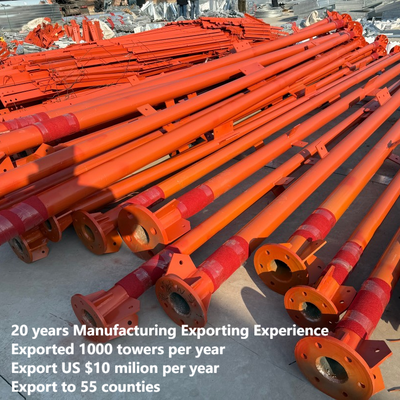

Montaj,Galvanizleme Çelik Kule Testi
Sertifikalar
Daha Fazla Bilgi İçin Lütfen Tıklayınız!!!
Özelleştirilmiş ürün türleri ve avantajı
Kendini Destekleyen Kule
Kendinden destekli kule genellikle 4 ayaklı kulenin 3 ayağıdır ve malzemesi çelik boru veya açılı çeliktir. Bağlantıya gelince, boru şeklindeki kule flanşla, köşebent çelik kule ise somun ve cıvatalarla bağlanır.
Özellikler:
1.Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci.
2. Arazi kaynağını, uygun konumu kaydedin.
Uygun taşıma ve kurulum.
Boru Çelik Kule
Tüp kule, çelik borulardan yapılmış bir kule kolonu ve üçgen şeklinde bir kule gövde bölümü olan, kendi kendini destekleyen yüksek katlı bir çelik yapıyı ifade eder. Başlıca özellikleri, üç borulu kule kolonunun çelik borulardan yapılmış olması ve kule gövde bölümünün üçgen şeklinde olması, yani açılı çelikten farklı, yüksek katlı bir çelik yapı olmasıdır.
Tekel Kulesi
Tek kutuplu kule olarak da adlandırılan tek tüplü kule, güzel görünüme sahip, 9 ila 18 metrekarelik küçük bir alanı kaplayan, uygun maliyetli ve inşaatın çoğunluğu tarafından benimsenen, yaygın olarak kullanılan bir türdür. Kule gövdesi, yüksek mukavemetli cıvatayla bağlanan daha makul bir bölümü benimser. Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha sahalarına uyum sağlayabilir.
Gergili Kule
Gergili kule yeni bir görünüme sahip olup en büyük özelliği çelik gergi teli kullanılarak güçlendirilmiştir. Gergili kule, ekonomik ve pratik olan yaygın bir iletişim kulesi türüdür. Diğerlerine göre daha hafif ve daha ucuzdur. Coğrafi geniş alanlar için çok uygundur.
Muhafız Kulesi
Gözetleme kulesi, esas olarak çevreyi gözlemlemek için kullanılan ve birçok alanda önemli bir rol oynayan çok işlevli bir yapıdır. Tasarımı, doğal çevreyle uyumu ve birliği vurgular ve mimari tarz genellikle çevredeki ortamla koordine edilir. Gözlem kuleleri genellikle kompakt ve dayanıklı yapılara sahip kule gövdeleri, platformlar, kuleler ve merdivenlerden oluşur.
Kamufle Ağaç Kulesi
Kamuflajlı Ağaç Kule aynı zamanda Biyonik ağaç kulesinin bir nevi yapay ağacıdır, tabanı gerçek gibi, artı titiz tasarımıyla gezi alanı, park ve meydanlarda gerçek ağaçların arasına yerleştirildiğinde doğanın bir parçası olacaktır.
Özellikler:
1. Zarif yapı ve muhteşem görünüm.
2. Güçlü yapısal stabilite ve uzun çalışma ömrü.
3. Küçük alan kaplaması ve büyük ekonomik etki.
Hizmetlerimiz
JIAYAO CO., LTD. profesyonel bir telekom kulesi üreticisidir ve ISO9001 tarafından onaylanmıştır. Müşterilerimize en optimize çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Açılı çelik kule, boru çelik kule, tek kutuplu kule, çam ağacı kulesi, gergili kule ve koruma kulesi tasarımı ve imalatı konusunda uzmanız. Departmanlarımız arasında tasarım, Ar-Ge, muayene, laboratuvar, kalite kontrol, galvanizleme ve çelik kule departmanları bulunmaktadır. Hammaddelerimiz Çin'deki ünlü çelik fabrikalarından geliyor: HBIS Group, Baowu Steel Group, Shougang Group.
