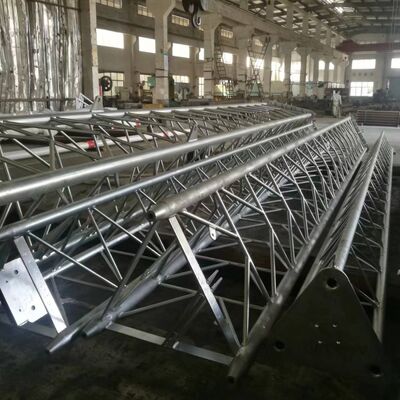

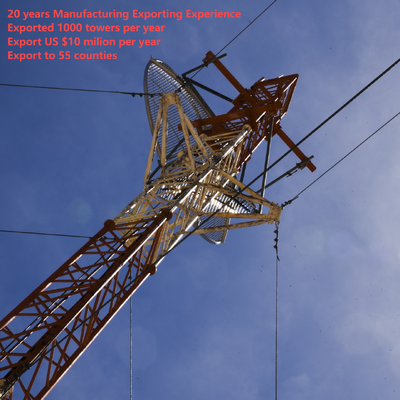

33 60M Yüksek Rüzgara Uyarlanabilir Gergili Kule Kırsal Geniş Bant Kapsama Alanı İçin Uygun Maliyetli

33 60M Yüksek Rüzgara Uyarlanabilir Gergili Kule Kırsal Geniş Bant Kapsama Alanı İçin Uygun Maliyetli

Temel Yapısal ve Tasarım Özellikleri

• İnce Kule Gövdesi: Yük dağılımını optimize etmek için konik bir şekle sahip, boru şeklinde veya kafesli çelik yapı (kendi kendini destekleyen kulelerden daha dar) olarak inşa edilmiştir.

• Gergi Tel Sistemi: Rüzgâr/sismik kuvvetlere direnmek için direğe 20–30 m aralıklarla birden fazla çelik kablo seti bağlanır ve zemine 45–60° açılarla sabitlenir.

• Yükseklik Aralığı: 30 m'den 200 m'nin üzerine kadar uzanır (kendi kendini destekleyen çoğu kuleden daha uzun), özel ihtiyaçlara göre özelleştirilebilir.

• Aksesuarlar: Tırmanma merdivenleri, anten montaj parçaları, kablo kanalları ve havacılık uyarı ışıklarını içerir (yükseklik >60m için).

Temel Malzemeler ve Standartlar

• Kule Gövdesi: Korozyona dayanıklılık ve dayanıklılık için galvanizli yapı çeliği (ASTM A36/S235JR).

• Adam Telleri: Dayanıklılık için çinko/polimer kaplamalı yüksek gerilimli çelik kablolar (ASTM A475).

• Çapalar: Gerilme yükleri için tasarlanmış, telleri sabitlemek için ağır hizmet tipi beton/çelik ankrajlar.

• Uyumluluk: IEC 62305 (yıldırımdan korunma) ve yerel bina güvenlik kurallarına uygundur.

Birincil Uygulama Senaryoları

• Yayıncılık/Telekom: TV/radyo antenlerini ve uzun mesafeli mikrodalga vericilerini destekler (yükseklik yoluyla sinyal kapsama alanını maksimuma çıkarır).

• Meteorolojik İzleme: Doğru atmosferik veriler için yüksek rakımlardaki hava durumu sensörlerini/radarını barındırır.

• Havacılık Navigasyonu: Uzak bölgelere (dağlar, sahiller) havacılık işaret lambaları monte edilir.

• Bilimsel Araştırma: Zemin girişiminin üzerinde atmosferik aletleri (ozon monitörleri) kullanır.

1.Teknik Özellikler

Gergili tel kulenin kule gövdesi nedir?

Gergili tel kulenin (gergili direk kulesi) kule gövdesi, antenleri, sensörleri veya diğer ekipmanı destekleyen, yanal stabilite için (kendi kendini destekleyen sağlamlık yerine) harici adam tellerine dayanan merkezi, ince yük taşıyan yapıdır. Tipik olarak birboru şeklinde veya kafes çelik çerçeveKendinden destekli kulelerden daha dardır ve yük dağılımını ve rüzgar direncini optimize etmek için konik bir tasarıma (tabanda daha geniş, üstte daha dar) sahiptir. Kule gövdesi, dış ortamlarda korozyon direnci ve uzun süreli dayanıklılık sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) üretilmiştir. Tırmanma merdivenleri, anten montaj parçaları ve kablo kanalları gibi önemli aksesuarlar için montaj tabanı görevi görür ve modüler tasarımı, yayın, telekom veya meteorolojik izleme gibi uygulamalara göre uyarlanarak 30 m'den 200 m'nin üzerine kadar değişen yüksekliklerin özelleştirilmesine olanak tanır.

Gergili tel kuleye anten nasıl monte edilir?

Gergili tel kuleye anten montajı, kulenin tasarımı ve endüstri standartlarıyla uyumlu, yapılandırılmış, güvenlikle uyumlu bir süreç izler:

1. Kurulum Öncesi Hazırlık: Antenin ağırlığını (donanım ve ilgili kablolar dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Kule gövdesini korozyon, yapısal hasar veya gevşek bağlantılara karşı inceleyin ve yerel güvenlik kurallarına (örneğin, yıldırımdan korunma için IEC 62305) uygunluğu doğrulayın.
2. Anten Montaj Kurulumu: Özel anten montaj parçalarını (kulenin entegre aksesuarlarını) kule gövdesi üzerinde önceden belirlenen noktalara takın. Bu montaj parçaları genellikle kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanılarak sabitlenir ve rüzgar kuvvetlerine ve titreşimlere dayanıklı sağlam bir bağlantı sağlanır.
3. Anten Kaldırma ve Konumlandırma: Anteni hedef yüksekliğe kaldırmak için vinç veya özel kaldırma ekipmanı kullanın (optimum sinyal kapsama alanı için stratejik olarak seçilmiştir). Hassasiyet için lazer aletleri veya hizalama ölçerler kullanarak anteni amaçlanan iletim/alım yönüne hizalayın.
4. Antenin Güvenliğinin Sağlanması: Hareketi önlemek için cıvataları belirtilen torkla sıkarak, uyumlu donanım kullanarak anteni önceden monte edilmiş montaj parçalarına sabitleyin. Antenin düz ve sabit olduğundan, performansı veya yapısal bütünlüğü etkileyebilecek herhangi bir sallanma olmadığından emin olun.
5. Kablo Yönlendirme ve Entegrasyonu: Sinyal kablolarını veya besleyicileri çevresel zararlardan korumak için kulenin entegre kablo kanallarından geçirin. Kabloları antene bağlayın ve bağlantı noktalarında uygun yalıtım ve su geçirmezlik sağlayacak şekilde toprak bazlı ekipmana kadar indirin.
6. Son Muayene: Güvenli kurulumu doğrulamak için anteni, montaj parçalarını ve kabloları görsel olarak kontrol edin. İşlevselliği doğrulamak için antenin sinyal iletimini/alımını test edin ve süreç boyunca tüm güvenlik protokollerinin (örn. işçiler için düşme koruması) takip edildiğinden emin olun.

Gergili tel kuledeki Tırmanmayı Önleyici Cihaz nedir?

Gergili tel kule için tırmanma önleyici cihaz, yetkisiz erişimi önlemek ve düşme risklerini azaltmak için kule gövdesine monte edilen özel bir güvenlik bileşenidir. Ortak tasarımlar şunları içerir:

• Tırmanmayı önleyen yakalar/etekler: Tutunacak yerleri veya basamakları engelleyerek tırmanma girişimlerini engellemek için kulenin tabanının yakınına (tipik olarak yerden 2-3 m yüksekte) monte edilen dairesel veya konik çelik bariyerler.
• Çivili veya pürüzlü caydırıcılar: İzinsiz tırmanışları engellemek için kulenin alt kısımlarında veya merdivenlerde öldürücü olmayan, sivri uçlu çelik bağlantılar.
• Kilitli erişim: Kulenin zemin seviyesinde bir erişim paneli veya merdiven giriş noktası ile donatılmış olması durumunda kilitli bir kapı, erişimi yalnızca sertifikalı personelin erişimine kısıtlar.

Bu cihazlar, dış mekan koşullarına dayanacak şekilde korozyona dayanıklı malzemelerden (örneğin, kule gövdesine uygun galvanizli çelik) yapılmıştır. Bunların temel amacı, eğitimsiz kişilerin kazara veya kasıtlı olarak tırmanmasını önleyerek, yerel bina güvenliği kurallarına uyum sağlayarak ve kule operatörlerinin sorumluluklarını hafifleterek güvenliği artırmaktır.

Gergili tel ve gergili tel kule nasıl bağlanır?

Gergili tel kuleye gergili tellerin bağlanması, tellerin kuleyi rüzgar ve sismik kuvvetlere karşı etkili bir şekilde dengeleyebilmesini sağlamak için güvenli, yük taşıma işlemini içerir:

1. Hazırlık: Dayanıklılık için çinko veya polimer kaplamalı, yüksek gerilimli çelik kablolardan (ASTM A475'e uygun) yapılmış gergi tellerini seçin. Kule tasarımında belirtildiği gibi, kule gövdesinde 20-30 m aralıklarla önceden üretilmiş bağlantı noktalarına (örn. kulplar, braketler veya çapraz kollar) sahip olduğundan emin olun.
2. Ek Donanım Kurulumu: Yüksek mukavemetli cıvatalar (kulenin galvanizli çelik yapısıyla uyumlu) kullanarak ağır hizmet tipi gergi teli braketlerini veya çatalları kulenin önceden belirlenmiş bağlantı noktalarına monte edin. Bu braketler, gerilimi kule gövdesi boyunca eşit şekilde dağıtacak şekilde tasarlanmıştır.
3. Tel Sonlandırma: Her bir gergi telinin ucunu sabitlemek için profesyonel sonlandırma bağlantı parçaları (örneğin, sıkıştırma manşonları, kablo kelepçeleri veya yüksükler) kullanın. Kalıcı, yüksek mukavemetli bir bağlantı için sıkıştırma manşonları telin üzerine kıvrılır, kablo kelepçeleri ise ayarlanabilir gerginlik sağlar.
4. Bağlantı ve Germe: Gergi telinin sonlandırılmış ucunu bir kelepçe veya pim kullanarak kulenin braketine takın, böylece gevşeklik olmadan güvenli bir uyum sağlayın. Telin gerilimini tasarım spesifikasyonuna göre ayarlamak için bir gerdirme aleti (örneğin bir gerdirme veya birlikte gelme) kullanın; kule üzerindeki yanal kuvvetleri dengelemek için kritik öneme sahiptir.
5. Doğrulama: Bağlantının kulenin konik yapısıyla aynı hizada olduğundan ve telin eşit şekilde gerildiğinden emin olun (kule gövdesini zorlayabilecek aşırı sıkmadan kaçının). Donanım ve sonlandırma bağlantı parçalarının korozyona dayanıklı olduğunu ve kulenin güvenlik standartlarına uygun olduğunu doğrulayın.

Gergili tel ve gergili ankraj cıvatası nasıl bağlanır?

Gergili ankraj cıvatalarına (zemin ankrajları) gergi tellerinin bağlanması, telin gerilimini zemine aktarmak ve kulenin stabilitesini sağlamak için kritik bir adımdır:

1. Çapa Hazırlığı: Zemin ankrajının (gerilme yükleri için tasarlanmış ağır hizmet tipi beton veya çelik ankraj) gergi teline göre 45–60° açıyla zemine düzgün şekilde monte edildiğinden emin olun. Ankraj tamamen kürlenmiş (beton için) ve çekme kuvvetlerine dayanacak şekilde güvenli bir şekilde gömülmüş olmalıdır.
2. Ankraj Cıvatası Açıklığı: Ankrajın üst cıvatasının (gergili ankraj cıvatasının) yerden çıkıntı yaptığından ve bağlantı donanımını barındıracak şekilde dişli olduğundan emin olun. Cıvata, gergi telinin gerilimine dayanacak şekilde yüksek mukavemetli çelikten yapılmış olmalıdır.
3. Tel Sonlandırma: Gergi telinin serbest ucunu, kule bağlantısı için kullanılan aynı yüksek mukavemetli bağlantı elemanlarını (büküm manşonları, kablo kelepçeleri veya yüksükler) kullanarak sonlandırın; böylece güvenli, yük taşıyan bir uç elde edin.
4. Bağlantı Donanımı Düzeneği: Sonlandırılmış gergi teline bir gergi (gerginlik ayarı için) ve bir kelepçe takın. Gerdirme gergili ankraj cıvatasına bir somun veya rondela aracılığıyla bağlanarak telin gerginliğinin ince ayarının yapılmasına olanak tanır.
5. Germe ve Sabitleme: Gerdirme gergisini kullanarak gergi telini gereken spesifikasyona kadar gerdirin ve ankrajı çekmeden yanal kuvvetlere karşı direnç göstermesini sağlayın. Gerildikten sonra, zamanla gevşemeyi önlemek için gergiyi kamalı pimler veya kilitli somunlarla kilitleyin.
6. Son Kontrol: Bağlantının sağlam olduğundan, ankrajın hiçbir hareket belirtisi göstermediğinden ve gergi telinin doğru 45–60° açıyla hizalandığından emin olun. Cıvata, donanım ve kablo uçlarında korozyon olup olmadığını kontrol ederek IEC 62305 ve yerel güvenlik kurallarına uygunluğu sağlayın.
