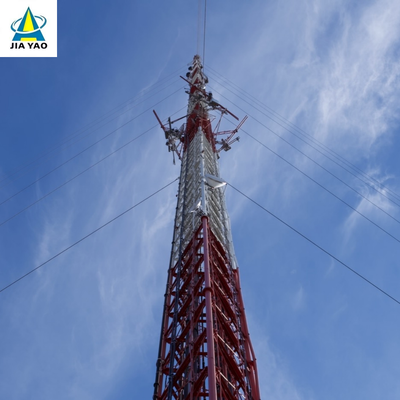

Uzaktan Maden Telekom için 42 45M Q355 Çelik Gergili Anten Kulesi Hızlı Dağıtım

42 45M Q355 Çelik Destekli Anten Kulesi Hızlı Kurulum Uzak Maden Telekomünikasyon İçin

Temel Yapısal ve Tasarım Özellikleri

• İnce Kule Gövdesi: Boru veya kafes çelik yapı olarak inşa edilmiştir (kendi kendine ayakta duran kulelerden daha dar), yük dağılımını optimize etmek için konik bir şekle sahiptir.

• Destek Teli Sistemi: Direğe 20-30m aralıklarla takılan çoklu çelik kablo setleri, rüzgar/sismik kuvvetlere direnmek için 45-60° açılarla yere sabitlenmiştir.

• Yükseklik Aralığı: 30m'den 200m'nin üzerine kadar uzanır (çoğu kendi kendine ayakta duran kuleden daha yüksektir), özel ihtiyaçlar için özelleştirilebilir.

• Aksesuarlar: Tırmanma merdivenleri, anten montajları, kablo tepsileri ve havacılık uyarı ışıkları (60m'den yüksek kuleler için) içerir.

Ana Malzemeler ve Standartlar

• Kule Gövdesi: Korozyon direnci ve mukavemet için galvanizli yapısal çelik (ASTM A36/S235JR).

• Destek Telleri: Dayanıklılık için çinko/polimer kaplamalı yüksek çekme mukavemetli çelik kablolar (ASTM A475).

• Sabitlemeler: Telleri sabitlemek için ağır hizmet tipi beton/çelik sabitlemeler, gerilim yükleri için tasarlanmıştır.

• Uyumluluk: IEC 62305 (yıldırımdan korunma) ve yerel bina güvenlik yönetmeliklerine uyar.

Birincil Uygulama Senaryoları

• Yayın/Telekomünikasyon: TV/radyo antenlerini ve uzun mesafeli mikrodalga vericilerini destekler (yükseklik yoluyla sinyal kapsama alanını en üst düzeye çıkarır).

• Meteorolojik İzleme: Doğru atmosferik veriler için yüksek rakımlarda hava sensörleri/radar barındırır.

• Havacılık Navigasyonu: Uzak bölgelerde (dağlar, kıyılar) havacılık işaretleri monte eder.

• Bilimsel Araştırma: Yerel parazitin üzerinde atmosferik enstrümanlar (ozon monitörleri) konuşlandırır.

1. Teknik Özellikler

Destekli tel kulenin kule gövdesi nedir?

Destekli bir tel kulenin (destekli direk kulesi) kule gövdesi, antenleri, sensörleri veya diğer ekipmanları destekleyen merkezi, ince, yük taşıyan yapıdır ve kendi kendine ayakta duran rijitlik yerine yanal stabilite için harici destek tellerine dayanır. Tipik olarak bir boru veya kafes çelik çerçeve olarak inşa edilen bu yapı, kendi kendine ayakta duran kulelerden daha dardır ve yük dağılımını ve rüzgar direncini optimize etmek için konik bir tasarıma (tabanda daha geniş, tepede daha dar) sahiptir. Kule gövdesi, dış ortamlarda korozyon direnci ve uzun süreli dayanıklılık sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) imal edilmiştir. Tırmanma merdivenleri, anten montajları ve kablo tepsileri gibi temel aksesuarların montaj tabanı olarak hizmet eder ve modüler tasarımı, yayın, telekom veya meteorolojik izleme gibi uygulamalara göre uyarlanmış 30m ila 200m'nin üzerindeki yüksekliklerin özelleştirilmesine olanak tanır.

Destekli tel kulesine anten nasıl monte edilir?

Destekli bir tel kulesine anten montajı, kulenin tasarımı ve endüstri standartlarıyla uyumlu, yapılandırılmış, güvenliğe uygun bir süreci izler:

1. Kurulum Öncesi Hazırlık: Antenin ağırlığını (donanım ve ilgili kablolar dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Korozyon, yapısal hasar veya gevşek bağlantılar için kule gövdesini inceleyin ve yerel güvenlik yönetmeliklerine (örneğin, yıldırımdan korunma için IEC 62305) uygunluğu onaylayın.
2. Anten Montajı Kurulumu: Kule gövdesindeki önceden belirlenmiş noktalara özel anten montajlarını (kulenin entegre aksesuarları) takın. Bu montajlar genellikle kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanılarak sabitlenir, bu da rüzgar kuvvetlerine ve titreşimlere dayanıklı sağlam bir bağlantı sağlar.
3. Anten Kaldırma ve Konumlandırma: Anteni hedef yüksekliğe (optimal sinyal kapsama alanı için stratejik olarak seçilmiş) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer aletleri veya hizalama ölçerler kullanarak anteni amaçlanan iletim/alma yönüyle hizalayın.
4. Antenin Sabitlenmesi: Uygun donanım kullanarak anteni önceden monte edilmiş montajlara sabitleyin, hareketi önlemek için cıvataları belirtilen torka kadar sıkın. Performansı veya yapısal bütünlüğü etkileyebilecek herhangi bir sallanma olmadığından emin olarak antenin düz ve stabil olduğundan emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Çevresel hasardan korumak için sinyal kablolarını veya besleyicilerini kulenin entegre kablo tepsilerinden geçirin. Kabloları antene bağlayın ve bağlantı noktalarında uygun yalıtım ve su geçirmezlik sağlayarak yer tabanlı ekipmana indirin.
6. Son Kontrol: Güvenli kurulumu doğrulamak için anten, montajlar ve kabloların görsel kontrolünü yapın. İşlevselliği doğrulamak için antenin sinyal iletimini/almasını test edin ve süreç boyunca tüm güvenlik protokollerinin (örneğin, işçiler için düşme koruması) uygulandığından emin olun.

Destekli tel kulesindeki tırmanma önleyici cihaz nedir?

Destekli bir tel kulesi için tırmanma önleyici cihaz, yetkisiz erişimi önlemek ve düşme risklerini azaltmak için kule gövdesine monte edilen özel bir güvenlik bileşenidir. Yaygın tasarımlar şunları içerir:

• Tırmanma önleyici halkalar/etekler: Tırmanma girişimlerini el tutamağı veya ayak basma yeri sağlamayarak engellemek için kulenin tabanına yakın (tipik olarak yerden 2-3m yukarıda) monte edilen dairesel veya konik çelik bariyerler.
• Dikenli veya tırtıklı caydırıcılar: Yetkisiz tırmanmayı caydırmak için alt kule bölümlerinde veya merdivenlerde bulunan ölümcül olmayan, sivri çelik eklentiler.
• Kilitli erişim: Kulede zemin seviyesinde bir erişim paneli veya merdiven giriş noktası varsa, kilitli bir kapı erişimi yalnızca sertifikalı personele sınırlar.

Bu cihazlar, dış koşullara dayanacak şekilde korozyona dayanıklı malzemelerden (örneğin, kule gövdesiyle uyumlu galvanizli çelik) yapılmıştır. Birincil amaçları, eğitimsiz bireylerin kazara veya kasıtlı tırmanmasını önleyerek güvenliği artırmak, yerel bina güvenlik yönetmeliklerine uymak ve kule operatörleri için sorumluluk azaltmaktır.

Destekli tel ve destekli tel kulesi nasıl bağlanır?

Destekli tellerin destekli bir tel kulesine bağlanması, tellerin kuleyi rüzgar ve sismik kuvvetlere karşı etkili bir şekilde stabilize etmesini sağlamak için güvenli, yük taşıyan bir süreci içerir:

1. Hazırlık: Dayanıklılık için çinko veya polimer kaplamalı yüksek çekme mukavemetli çelik kablolardan yapılmış destek telleri seçin (ASTM A475'e uygun). Kulenin tasarımında belirtildiği gibi, 20-30m aralıklarla önceden üretilmiş bağlantı noktalarına (örneğin, kulakçıklar, braketler veya traversler) sahip olduğundan emin olun.
2. Bağlantı Donanımı Kurulumu: Ağır hizmet tipi destek teli braketlerini veya kancalarını, kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanarak kulenin önceden belirlenmiş bağlantı noktalarına monte edin. Bu braketler, gerilimi kule gövdesine eşit olarak dağıtmak üzere tasarlanmıştır.
3. Tel Sonlandırma: Her bir destek telinin ucunu sabitlemek için profesyonel sonlandırma bağlantı elemanları (örneğin, pres kovanları, kablo kelepçeleri veya gözlü somunlar) kullanın. Pres kovanları, kalıcı, yüksek mukavemetli bir bağlantı için telin üzerine preslenirken, kablo kelepçeleri ayarlanabilir gerilim sağlar.
4. Bağlantı ve Gerdirme: Destek telinin sonlandırılmış ucunu bir mapa veya pim kullanarak kulenin braketine takın, gevşeklik olmadığından emin olarak güvenli bir uyum sağlayın. Telin gerilimini tasarım spesifikasyonuna ayarlamak için bir gerdirme aleti (örneğin, bir gerdirme vidası veya vinç) kullanın - bu, kulenin üzerindeki yanal kuvvetleri dengelemek için kritiktir.
5. Doğrulama: Bağlantının kulenin konik yapısıyla hizalandığını ve telin tekdüze gerildiğini (kule gövdesini zorlayabilecek aşırı gerdirme önlenerek) kontrol edin. Donanım ve sonlandırma bağlantı elemanlarının korozyona dayanıklı olduğunu ve kulenin güvenlik standartlarına uygun olduğunu onaylayın.

Destekli tel ve destekli çapa cıvatası nasıl bağlanır?

Destekli tellerin destekli çapa cıvatalarına (yer sabitlemeleri) bağlanması, kulenin stabilitesini sağlamak için telin gerilimini yere aktarmak için kritik bir adımdır:

1. Çapa Hazırlığı: Yer sabitlemesinin (ağır hizmet tipi beton veya çelik çapa, gerilim yükleri için tasarlanmış) destek teline göre 45-60° açıyla yere doğru şekilde monte edildiğinden emin olun. Çapa, çekme kuvvetlerine dayanmak için tamamen kürlenmiş (beton için) ve güvenli bir şekilde gömülmüş olmalıdır.
2. Çapa Cıvatası Erişimi: Çapanın üst cıvatasının (destekli çapa cıvatası) yerden dışarı doğru çıktığından ve bağlantı donanımını alacak şekilde vidalandığından emin olun. Cıvata, destek telinin gerilimine dayanacak şekilde yüksek mukavemetli çelikten yapılmış olmalıdır.
3. Tel Sonlandırma: Destekli telin serbest ucunu, kule bağlantısı için kullanılanlarla aynı yüksek mukavemetli bağlantı elemanlarını (pres kovanları, kablo kelepçeleri veya gözlü somunlar) kullanarak sonlandırın, güvenli, yük taşıyan bir uç sağlayın.
4. Bağlantı Donanımı Montajı: Bir gerdirme vidası (gerilim ayarı için) ve bir mapayı sonlandırılmış destek teline takın. Gerdirme vidası, telin geriliminin ince ayarını sağlayan bir somun veya rondela aracılığıyla destekli çapa cıvatasına bağlanır.
5. Gerdirme ve Sabitleme: Destek telini gerekli spesifikasyona göre gerdirmek için gerdirme vidasını kullanın, çapayı çekmeden yanal kuvvetlere direndiğinden emin olun. Gerdirildikten sonra, zamanla gevşemeyi önlemek için gerdirme vidasını çatal pimleri veya kilit somunları ile kilitleyin.
6. Son Kontrol: Bağlantının güvenli olduğunu, çapada herhangi bir hareket belirtisi olmadığını ve destek telinin doğru 45-60° açıyla hizalandığını doğrulayın. Cıvata, donanım ve tel sonlandırmasındaki korozyonu inceleyin, IEC 62305 ve yerel güvenlik yönetmeliklerine uygunluğu sağlayın.
