3 ayaklı köşeli çelik kulehaberleşme teçhizatı imalatı teknik alanına ait olup, özellikle üçgen kablosuz iletişim kulesi ile ilgilidir, kule gövdesi, paratoner, kule gövdesi üçgen kule gövde bindirmesinden oluşur, kule gövdesinin kule ayağı yere sabitlenir, paratoner kule gövdesi tepesinden dışarı uzanır, kule gövdesi eşit eğimli veya bir kerelik değişken eğimli kule gövdesi turudur, kule gövde kesiti açılı çeliktir, travers muhafaza yapısının eşkenar üçgeni, kule gövdesi üstten sıralı çok sayıda çalışma platformuyla donatılmıştır dibe. Faydalı model, üçgen kablosuz iletişim kulesinin güvenlik, güvenilirlik ve basit yapı avantajlarına sahip olduğunu açıklamaktadır.
Ürün Açıklaması

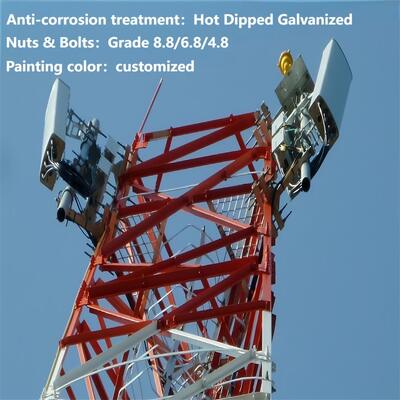

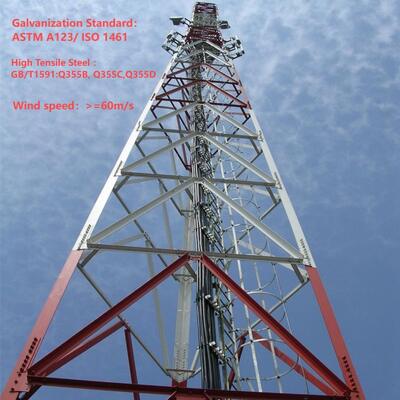

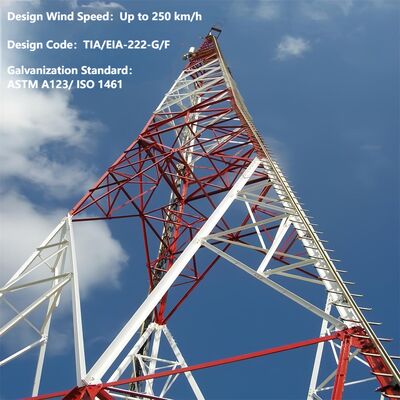

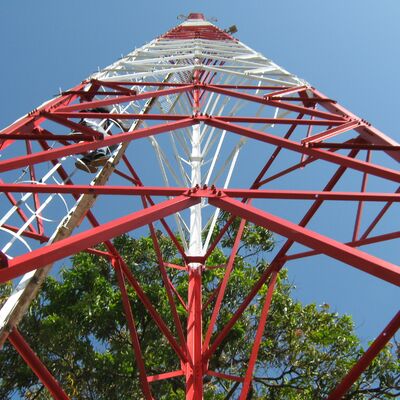

3 ayaklı köşeli çelik kule gövdesi nedir?

3 ayaklı açılı çelik kulenin gövdesi, üçgen konfigürasyonla karakterize edilen, kulenin çekirdek yük taşıyan yapısıdır. Üst tarafa bağlanan üç dikey çelik ayaktan (veya sütundan) ve bacakları yükseklik boyunca birbirine bağlayan ek açılı çelik bağlantı elemanlarından oluşur. Tipik olarak galvanizli çelik bölümlerden üretilen gövde, hem dikey yüklere (örneğin antenlerin, ekipmanın ve kulenin kendisinin ağırlığı) hem de yatay yüklere (örneğin rüzgar, kar veya sismik kuvvetler) verimli bir şekilde dayanacak şekilde tasarlanmıştır. Açılı tasarımı ve üçgen çerçevesi zorlu çevre koşullarında bile olağanüstü stabilite sağlarken, galvanizli çelik korozyon direnci ve uzun süreli dayanıklılık sağlar. Gövde, iletişim, güç iletimi veya gözetim ekipmanının montajı için birincil destek yapısı olarak hizmet eder.

3 ayaklı köşeli çelik kule ayağı nedir?

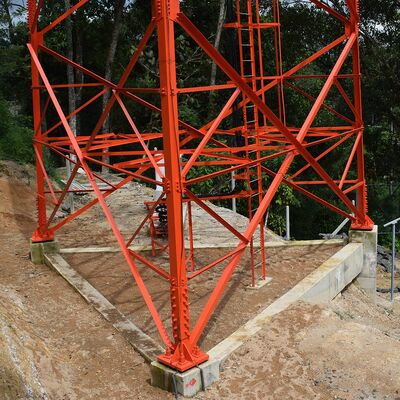

3 bacaklı açılı çelik kulenin "ayağı", her bir dikey bacağın, kulenin temeli ile arayüz oluşturan taban kısmını ifade eder. Kulenin tüm ağırlığını ve yüklerini (ekipman, rüzgar vb.) alttaki temele aktarmaktan ve yapının zemine güvenli bir şekilde sabitlenmesini sağlamaktan sorumlu kritik bir bileşendir. Ayaklar genellikle betona veya güçlendirilmiş temele sıkı bir şekilde bağlanan bağlantı plakaları, cıvatalar veya bağlantı noktaları ile tasarlanmıştır. Yüksek mukavemetli galvanizli çelikten (kule gövdesiyle tutarlı) üretilen ayaklar, kesme, gerilim ve sıkıştırma kuvvetlerine direnecek şekilde tasarlanmış olup kulenin kaymasını veya devrilmesini önler. Tasarımları, sahanın jeolojik koşullarına göre uyarlanmıştır ve maksimum stabilite için temelle uyumluluk sağlar.

3 ayaklı köşeli çelik kulenin merdiveni ve kablo kanalı nedir?

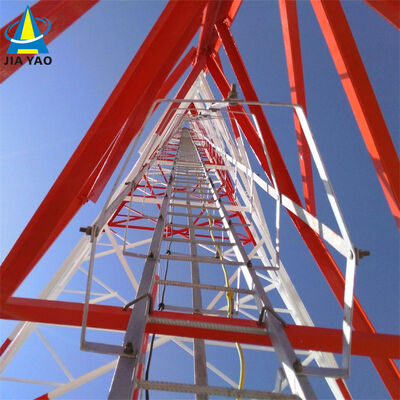

• Merdiven: Kule gövdesi boyunca monte edilen ve çalışanların kurulum, bakım veya inceleme amacıyla tepeye (veya ara platformlara) tırmanmaları için güvenli bir yol sağlayan bir güvenlik erişim bileşeni. Merdivenler genellikle korozyon direnci ve sağlamlık için galvanizli çelikten yapılır ve basamakları rahat tırmanma için standart aralıklarla yerleştirilmiştir. İşçileri düşmekten korumak için korkuluklar, düşmeyi önleyici sistemler veya kafes muhafazaları gibi güvenlik özelliklerini içerebilirler.
• Kablo Kanalı: Kule tabanı ile üstteki ekipman arasında uzanan kabloları (örneğin iletişim kabloları, güç kabloları veya sinyal kabloları) düzenlemek, desteklemek ve korumak için tasarlanmış, kule gövdesi üzerine monte edilen yapısal bir kanal veya tepsi. Kablo kanalları kabloları düzenli tutar, dolaşmayı veya çevresel faktörlerden (rüzgar, yağmur, UV radyasyonu) kaynaklanan hasarları önler ve bakım için kolay erişimi kolaylaştırır. Diğer kule bileşenleri gibi bunlar da dayanıklılığı ve kulenin korozyona dayanıklı tasarımıyla uyumluluğu sağlamak için genellikle galvanizli çelikten yapılır. Merdiven ve kablo kanalı birlikte, güvenli erişim ve verimli kablo yönetimi sağlayarak kulenin işlevselliğini artırır.

3 ayaklı köşeli çelik kule nasıl kurulur?

3 ayaklı açılı çelik kulenin kurulumu sistematik, güvenlik odaklı bir süreci takip eder:

1. Saha Etüdü ve Temel Hazırlığı: İlk olarak, en uygun konumu belirlemek, jeolojik koşulları değerlendirmek ve potansiyel çevresel veya yapısal kısıtlamaları (örn. rüzgar hızları, sismik aktivite) belirlemek için ayrıntılı bir saha araştırması yapın. Daha sonra kulenin ağırlık ve yük gereksinimlerine göre tasarlanmış sağlam bir temel (genellikle beton veya betonarme) inşa edin. Kulenin ayaklarını desteklemek için temelin düz ve sağlam bir şekilde zemine sabitlenmesi gerekir.
2. Kule Bileşen Montajı: Prefabrik bileşenleri (çelik bacaklar, bağlantı elemanları, merdiven, kablo kanalı) sahaya nakledin. Üçgen kule gövdesini yerinde monte edin: üç ayağı hizalayın, kule yapısını oluşturmak için açısal bağlantı elemanlarını takın ve montaj sırasında merdiven ve kablo kanalı gibi yardımcı bileşenleri takın.
3. Kule Montajı: Monte edilmiş kuleyi (veya daha uzun kuleler için onun bölümlerini) dikey konuma yükseltmek için vinç veya özel kaldırma ekipmanı kullanın. Kulenin ayaklarını temelin bağlantı noktalarıyla dikkatlice hizalayın ve kuleyi yerine kilitlemek için cıvata veya ankraj kullanarak bunları sabitleyin.

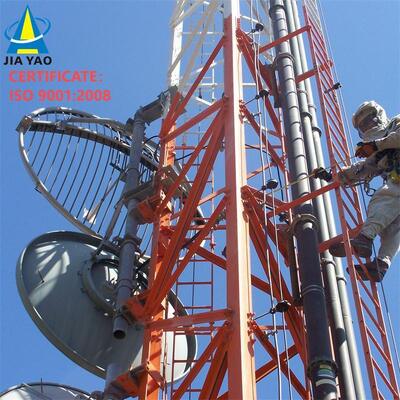

4. Ekipman Kurulumu: Amaçlanan ekipmanı (örn. antenler, mikrodalga antenleri, enerji nakil hatları) kulenin üst platformuna veya belirlenen montaj noktalarına monte edin. Ekipmanı tabana bağlayarak kabloları önceden monte edilmiş kablo tepsisinden geçirin.
5. Kalite Kontrol ve Güvenlik Kontrolleri: Kulenin yapısal bütünlüğünü (örn. cıvataların sıkılığı, bileşenlerin hizalanması, korozyon direnci) doğrulamak için sıkı kalite denetimleri gerçekleştirin. Endüstri standartlarına uygunluğu sağlamak için kurulum boyunca güvenlik protokollerini (örneğin, işçiler için düşmeye karşı koruma, ekipman yük testi) uygulayın. Son kontroller kulenin sağlam olduğunu, ekipmanın düzgün şekilde kurulduğunu ve tüm sistemlerin amaçlandığı gibi çalıştığını doğrular.

Galvanizleme köşeli çelik kule testi.

Galvanizleme, açılı çelik kuleler (3 ayaklı açılı çelik kuleler gibi) için kritik bir işlemdir çünkü korozyon direnci sağlar ve dış mekandaki zorlu ortamlarda (örneğin rüzgar, yağmur, nem ve endüstriyel kirleticilere maruz kalma) yapının hizmet ömrünü uzatır. Galvanizli kaplamanın kalite standartlarını karşıladığından ve amaçlandığı gibi performans gösterdiğinden emin olmak için bir dizi sıkı test prosedürü yürütülür. Aşağıda köşeli çelik kuleler için galvanizleme testine ilişkin ayrıntılı bir genel bakış yer almaktadır:

1. Galvanizleme Testinin Temel Amaçları

Testin temel hedefleri şunları doğrulamaktır:

Yeterli kaplama kalınlığı (uzun süreli korozyon koruması sağlamak için).

Çinko kaplamanın düzgünlüğü ve yapışması (soyulmayı veya pullanmayı önlemek için).

Kusurların olmaması (örneğin çatlaklar, çukurlar, çıplak noktalar veya aşırı çinko birikmesi).

Korozyon direnci (kaplamanın çevresel bozulmaya dayanabileceğini doğrulamak için).

2. Galvanizli Açısal Çelik Kuleler için Temel Test Yöntemleri

Testler genellikle iki aşamada gerçekleştirilir: fabrikada galvanizlemeden sonra (bacaklar, bağlantı elemanları veya merdiven basamakları gibi ayrı bileşenler üzerinde) ve kurulum sonrası (montajlı kule üzerinde nokta kontrolleri). En yaygın yöntemler şunları içerir:

A. Kaplama Kalınlığı Ölçümü

Çinko kaplama kalınlığı korozyon direncini doğrudan etkiler; çok ince bir katman zamanından önce bozulur, aşırı kalınlık ise bileşenlerin kırılganlığına veya zayıf uyumuna neden olabilir.

Test Standartları: ASTM A123 (yapısal çeliğin sıcak daldırma galvanizlenmesi için) veya ISO 1461 (demir ve çelik eşyaların sıcak daldırma galvaniz kaplamaları için) gibi uluslararası standartlara uygundur.

Test Araçları:

Manyetik Kalınlık Ölçer: En yaygın kullanılan tahribatsız yöntemdir. Kaplama kalınlığını hesaplayarak manyetik bir prob ile çelik alt tabaka arasındaki mesafeyi ölçer. Ölçümler her bir bileşen üzerinde birden fazla noktada (örneğin metrekare başına 3-5 nokta) alınır ve yüksek gerilimli alanlara (örneğin bacak bağlantıları, cıvata delikleri) ve kaplanması zor bölgelere odaklanır.

Mikrometre (Yıkıcı): Doğrulama için bileşenin küçük bir kısmı kesilebilir ve kaplama kalınlığı doğrudan bir mikrometre ile ölçülür (sadece numune testi için kullanılır, bitmiş parçalar için değil).

Kabul Kriterleri: Çeliğin kalınlığına ve uygulamasına bağlı olarak yapısal çelik bileşenler için tipik minimum kalınlık 85–120 μm (mikrometre) aralığındadır (örneğin, kıyı veya endüstriyel bölgelerdeki kuleler daha kalın kaplamalar gerektirebilir).

B. Yapışma Testi (Bağ Dayanımı)

Çinko kaplama ile çelik alt tabaka arasındaki güçlü bağ, nakliye, kurulum veya mekanik strese (örn. rüzgarın neden olduğu titreşim) maruz kalma sırasında soyulmayı önler.

Bükme Testi: Galvanizli çeliğin bir numunesi (örneğin köşeli çelikten bir bölüm), bir mandrel (çeliğin kalınlığına uygun çap) etrafında 180° bükülür. Bükmeden sonra kaplamada çatlak, pullanma veya çelikten ayrılma olup olmadığı incelenir. Görünür bir ayrılma kabul edilemez.

Çekiç Testi: Ağırlıklı bir çekiç (tipik olarak 0,5-1 kg) kaplamaya birçok noktadan sıkıca vurulur. Kaplama kırılmamalı, soyulmamalı veya kalkmamalıdır; yalnızca küçük girintilere (çelik alt tabakayı açığa çıkarmadan) izin verilir.

Bıçak Testi: Kaplamada çapraz taramalı kesim (ızgara desen) yapmak için keskin, tırtıksız bir bıçak kullanılır. Kesiğin üzerine yapışkan bant uygulanır ve hızla soyulur; Minimum kaplama çıkarılmasına (varsa) izin verilir.

C. Görsel ve Yüzey Kusur Muayenesi

Görsel inceleme, kaplama bütünlüğünü tehlikeye atan bariz kusurları tespit eder.

Prosedür: Her bir galvanizli bileşeni (ve monte edilmiş kuleyi) çıplak gözle veya bir büyüteçle (10x büyütme) aşağıdakiler açısından inceleyin:

Çıplak noktalar (açıkta kalan çelik), çukurlar veya iğne delikleri.

Çatlaklar, kabarcıklar veya düzensiz çinko birikmesi (örneğin, uygunsuz galvanizlemeden kaynaklanan "akma" veya "damlama").

Kirlenme (örn. kaplamanın altındaki yağ, kir veya oksit katmanları).

Kabul Kriterleri: Hiçbir çıplak çelik görünmemelidir; Küçük yüzey düzensizlikleri (örneğin, küçük çinko nodülleri), bileşen uyumunu veya yapısal performansı etkilemiyorsa kabul edilebilir.

D. Korozyon Direnci Testi

Bu, kaplamanın zamanla paslanmaya ve bozulmaya karşı direnç gösterme yeteneğini doğrular.

Tuz Püskürtme (Sis) Testi: Yaygın olarak kullanılan bir hızlandırılmış korozyon testidir (ASTM B117 veya ISO 9227'ye göre). Galvanizli numuneler, kontrollü sıcaklıkta (35°C) sürekli %5 sodyum klorür (tuzlu su) buharının püskürtüldüğü bir odaya yerleştirilir. Numuneler, kırmızı pas (çelik korozyonu) veya beyaz pas (çinko oksidasyonu) belirtileri açısından periyodik olarak (örneğin 24, 48, 100 veya 500 saat sonra) incelenir.

Kabul: Yapısal kuleler için kaplamanın en az 100–500 saat (uygulama ortamına bağlı olarak) kızıl pasa dayanıklı olması gerekir. Beyaz pas (geçici çinko oksit tabakası) normaldir ve arızayı göstermez ancak aşırı yayılmamalıdır.

Sahaya Maruz Kalma Testi: Uzun vadeli testler, örnek bileşenlerin kulenin amaçlanan ortamına (örneğin kıyı, çöl veya endüstriyel alanlar) kurulmasını ve korozyonun aylar veya yıllar boyunca izlenmesini içerir. Bu, gerçek dünya performansını doğrular.

E. Kimyasal Bileşim Analizi (İsteğe Bağlı)

Çinko kaplamanın saflık standartlarını karşıladığından emin olmak için galvaniz banyosunda veya kaplama numunelerinde kimyasal analiz yapılabilir.

Test Yöntemi: Çinko içeriğini ölçmek (sıcak daldırma galvanizleme için genellikle ≥%98 saf çinko) ve kaplama kalitesini azaltabilecek yabancı maddeleri (örneğin kurşun, demir) tespit etmek için atomik absorpsiyon spektroskopisi (AAS) veya X-ışını floresansı (XRF).

3. Test Standartları ve Uyumluluk

Açılı çelik kulelere yönelik galvanizleme testinin tutarlılık ve güvenilirliği sağlamak için sektöre özel standartlara uygun olması gerekir:

ASTM Standartları: ASTM A123 (sıcak daldırma galvanizleme), ASTM B117 (tuz püskürtme testi), ASTM A817 (iletim kuleleri için galvanizli çelik).

ISO Standartları: ISO 1461 (galvanizli kaplamalar), ISO 9227 (tuz püskürtme testi).

Yerel/Sektöre Özel Standartlar: Telekomünikasyon veya enerji nakil kuleleri için, düzenleyici kurumlar (örneğin, enerji altyapısı için IEEE, telekom kuleleri için ITU) veya proje spesifikasyonları tarafından ek gereksinimler belirlenebilir.

4. Kurulum Sonrası Test

Kule monte edilip kurulduktan sonra galvanizli kaplamanın nakliye, kaldırma veya montaj sırasında hasar görmediğini doğrulamak için nokta kontrolleri gerçekleştirilir:

Kritik bağlantı noktalarında (örn. ayak-temel bağlantıları, merdiven bağlantıları) kaplama kalınlığını yeniden ölçün.

Çelik alt tabakayı açığa çıkarmış olabilecek çizik, ezik veya aşınma olup olmadığını kontrol edin (hasar küçükse çinko açısından zengin boyayla rötuş yapın).

Cıvata deliklerinin ve bağlantı noktalarının (yüksek aşınan alanlar) yeterli kaplama kalınlığını koruduğunu doğrulayın.

Özet

Açılı çelik kuleler için galvanizleme testi, kalınlık, yapışma, yüzey kalitesi ve korozyon direncine odaklanan kapsamlı bir süreçtir. Sıkı standartlara bağlı kalınarak ve hem fabrikada hem de yerinde testler gerçekleştirilerek çinko kaplamanın bütünlüğü sağlanarak kulenin zorlu çevre koşullarına dayanabilmesine ve telekomünikasyon, güç iletimi ve diğer altyapı uygulamalarında uzun vadeli güvenilirlik sağlamasına olanak sağlanır.

Daha Fazla Bilgi İçin Lütfen Tıklayınız!!!!!!

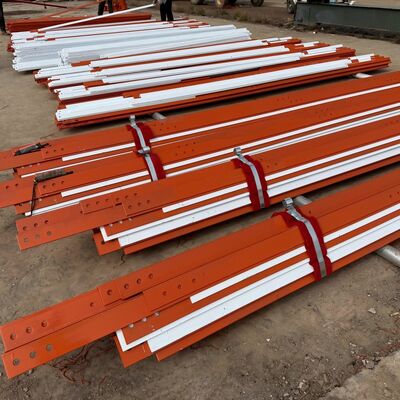

Paketleme ve Nakliye

​
