19 27 35M Ağır Hizmet Tipi Galvanizli 3 Bacaklı Boru Çelik Kule Telekom Direği Dış Mekan 5G 4G Mikro dalga İletişim ve İzleme için
Telekomünikasyon, izleme, gözlem ve güvenlik uygulamaları için özelleştirilmiş çelik kulelerin tasarım ve üretiminde uzmanız. Aşağıda detaylı ürün bilgileri bulunmaktadır:
1.Temel Detaylar:
Menşe Yeri: Hebei, Çin (Anakara) ; Marka Adı: Jaoyao veya OEM ; Model Numarası: Telekom Kulesi
Yüzey İşlem: Sıcak Daldırma Galvanizli veya boyalı.
2.Paketleme ve Teslimat:
Paketleme Detayları: Telekom kulesi, müşterinin gereksinimlerine göre Galvanizli çemberlerle paketlenecektir.
Teslimat: Tianjin limanından ödeme yapıldıktan sonra 20 gün içinde sevk edilir

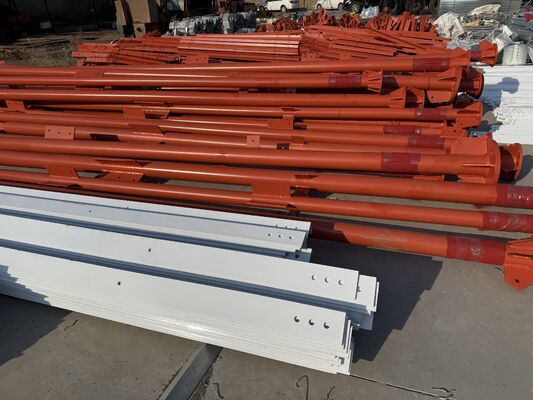

Kule elemanları: Bir çelik kule birkaç demete ayrılır.
Cıvatalar: Paketleme malzemesi sağlam naylon torba veya çelik tamburdur.
3. Teknik Veriler
| Tasarım |
| 1. Tasarım Kodu |
ANSI/TIA-222-G/H/F, EN 1991-1-4 ve EN 1993-3-1
|
| Yapısal Çelik |
| 2. Sınıf |
Yumuşak Çelik |
Yüksek Mukavemetli Çelik |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Tasarım Rüzgar Hızı |
250 km/saate kadar |
| 4. İzin Verilen Sapma |
0.5 ~1.0 derece @ çalışma hızı |
| 5. Çekme Mukavemeti (Mpa) |
360~510 |
470~630 |
| 6. Akma Mukavemeti (t≤16mm) (Mpa) |
355 |
235 |
| 7. Uzama (%) |
20 |
24 |
| 8. Darbe Mukavemeti KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Cıvatalar ve Somunlar |
| 9. Sınıf |
Sınıf 4.8, 6.8, 8.8 |
| 10. Mekanik Özellikler Standartları |
| 10.1 Cıvatalar |
ISO 898-1 |
| 10.2 Somunlar |
ISO 898-2 |
| 10.3 Rondelalar |
ISO 6507-1 |
| 11. Boyut Standartları |
| 11.1 Cıvatalar |
DIN7990, DIN931, DIN933 |
| 11.2 Somunlar |
ISO4032, ISO4034 |
| 11.3 Rondelalar |
DIN7989, DIN127B, ISO7091 |
| Kaynak |
| 12. Yöntem |
CO2 Korumalı Ark Kaynağı ve Tozaltı Kaynağı (SAW) |
| 13. Standart |
AWS D1.1 |
| İşaretleme |
| 14. Elemanların işaretleme yöntemi |
Hidrolik Pres Damgalama |
| Galvanizleme |
| 15. Çelik profillerin galvanizleme standardı |
ISO 1461 veya ASTM A123 |
| 16. Cıvata ve somunların galvanizleme standardı |
ISO 1461 veya ASTM A153 |
| Test |
| 17. Fabrika testi |
Çekme testi, Eleman analizi, Sharpy testi (darbe testi), Soğuk Bükme,
Preece testi, Çekiç testi |
| Kapasite |
| 18. Maksimum Üretim Kapasitesi |
50.000 TON yıllık |

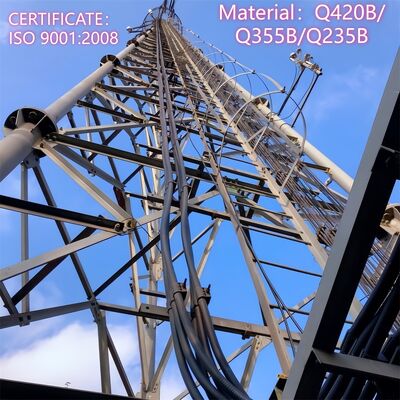

3 bacaklı boru çelik kulenin kafes yapısı nedir?
3 bacaklı boru çelik kulenin kafes yapısı, kulenin üç dikey boru bacağını birbirine bağlayan bir makas benzeri çerçevedir. Daha küçük içi boş çelik borulardan (ana bacak malzemesiyle uyumlu, örneğin dikişsiz/kaynaklı çelik borular) oluşan bu kafes elemanları, üç bacak arasında çapraz yatay ve çapraz bağlantılar oluşturarak kulenin yüksekliği boyunca üçgen bir ağ benzeri desen oluşturur. Bu yapı, kulenin konik tasarımıyla (tabanda daha geniş, tepede daha dar) birlikte çalışarak dikey yükleri (kule ağırlığı, ekipman ağırlığı) ve yanal kuvvetleri (rüzgar, sismik aktivite) üç bacak arasında eşit olarak dağıtır. Boru kafes, yapısal rijitliği ve stabiliteyi artırmakla kalmaz, aynı zamanda aerodinamik performansı optimize eder - geleneksel açılı çelik kafes yapılara kıyasla rüzgar direncini %30 azaltır - bu da kuleyi zorlu veya rüzgarlı ortamlara son derece uyarlanabilir hale getirir. Ek olarak, boru elemanlarının kullanımı, yüksek yük taşıma kapasitesini korurken yapının hafif olmasını sağlar.

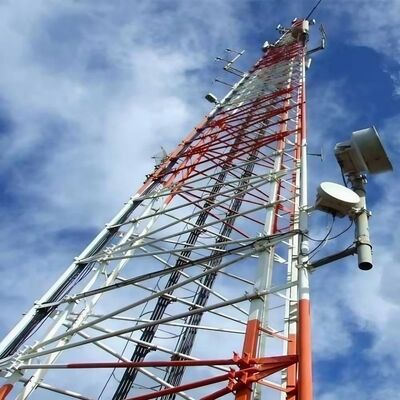

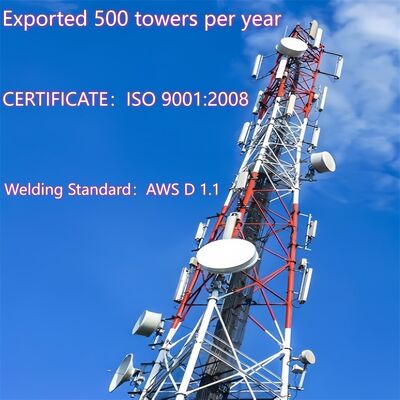

MW çanağı 3 bacaklı boru çelik kulenin üzerine nasıl monte edilir?
Bir mikrodalga (MW) çanağının 3 bacaklı boru çelik kulenin üzerine monte edilmesi, kulenin yapısal tasarımı ve endüstri standartlarıyla uyumlu güvenli, standartlaştırılmış bir süreci izler:
- Montaj Öncesi Doğrulama: MW çanağını, montaj donanımını ve ilgili yükleri destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini (TIA-222-G ve GB 50017 standartlarına göre) doğrulayın. Kulenin önceden monte edilmiş anten braketlerinin (entegre aksesuarlar) yapısal bütünlüğünü inceleyin.
- Braket Hazırlığı: Kulenin ana bacaklarına veya kafes makaslarına Grade 8.8 yüksek mukavemetli cıvatalar (ISO 898) kullanarak kulenin özel anten braketlerini (veya boru kafesle uyumlu özel olarak üretilmiş braketleri) kullanın ve sabitleyin. Braketlerin amaçlanan noktadan noktaya iletişim yoluyla hizalandığından ve belirtilen torka sıkıldığından emin olun.
- Çanak Kaldırma ve Konumlandırma: MW çanağını hedef yüksekliğe (genellikle kulenin üst bölümlerine yakın veya bir bakım platformunda) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer hizalama araçları kullanarak çanağın azimut ve yükselişini alıcı/verici uç noktasıyla hizalamak için ayarlayın.
- Güvenli Sabitleme: Uyumlu donanım kullanarak MW çanağını monte edilmiş braketlere takın, sıkı, sallanmayan bir bağlantı sağlayın. AWS D1.1 kaynak ve sabitleme standartlarına uymak için kalibre edilmiş aletlerle cıvata torkunu tekrar kontrol edin.
- Kablo Yönlendirme: Çevresel hasara maruz kalmasını önlemek için çanağın sinyal ve güç kablolarını kulenin entegre kablo yönetim sistemlerinden (veya kafes yapısındaki korumalı yollar boyunca) yönlendirin. Bağlantı noktalarındaki kabloların uygun şekilde yalıtıldığından ve su geçirmez olduğundan emin olun.
- Son Kontrol: Kararlılığı doğrulamak için çanağın, braketlerin ve bağlantıların görsel kontrolünü yapın. Hizalamayı ve işlevselliği doğrulamak için sinyal iletimini test edin. Montaj boyunca güvenlik protokollerine (örneğin, işçiler için düşme koruması) uyun.

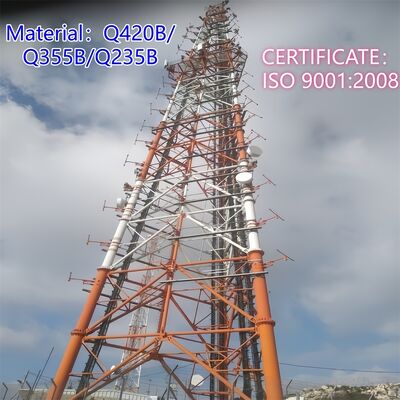

3 bacaklı boru çelik kulenin ana yapısı?
3 bacaklı boru çelik kulenin ana yapısı, stabilite, yük taşıma ve aerodinamik verimlilik için tasarlanmış, kendi kendine desteklenen, üçgen çerçeveli bir sistemdir ve üç ana bileşenden oluşur:
- Üç Dikey Boru Bacak: Dikişsiz veya kaynaklı çelik borulardan (Q345B/ASTM A500 standartlarına uygun) yapılmış birincil yük taşıyan elemanlar. Üçgen bir konfigürasyonda düzenlenmiş bu bacaklar, kulenin toplam ağırlığını (ekipman ve çevresel yükler dahil) temele aktarır.
- Boru Kafes Makasları: Üç ana bacağı yatay ve çapraz olarak birbirine bağlayan daha küçük içi boş çelik borular. Bu çapraz makas sistemi, yükleri eşit olarak dağıtır, yapısal rijitliği artırır ve rüzgar direncini azaltır, kulenin karakteristik kafes desenini oluşturur.
- Konik Çerçeve ve Flanş Bağlantıları: Kule, güçlü rüzgarlara (200 km/saate kadar) ve depremlere karşı optimize edilmiş direnç için tabandan tepeye doğru kademeli olarak daralır (tabanda daha geniş, tepede daha dar). Kule segmentleri, güvenli montajı sağlayan ve bakım risklerini azaltan yüksek mukavemetli cıvatalı flanşlar aracılığıyla birleştirilir.
Bu bileşenler yapısal omurgayı oluşturur, entegre aksesuarlar (örneğin, platformlar, merdivenler) ana yapının bütünlüğünü tehlikeye atmadan işlevsel destek ekler.
Platform, merdiven
A. Platform
- Amaç: MW çanakları, antenler, sensörler veya diğer ekipmanların montajı, bakımı veya denetimi için sabit bir yükseltilmiş çalışma alanı görevi görür. Ayrıca kule erişimi sırasında işçiler için güvenli bir dinlenme noktası sağlar.
- Tasarım Özellikleri: Galvanizli çelikten (korozyon direnci için ASTM A123'e göre) imal edilmiş ve belirtilen yüksekliklerde kafes yapısına entegre edilmiştir. Düşmeleri önlemek için güvenlik korkulukları ve işçi stabilitesi için kaymaz yüzeylerle donatılmıştır. İşçilerin, aletlerin ve ekipmanların ağırlığını destekleyecek şekilde tasarlanmıştır, kulenin genel yük taşıma kapasitesiyle uyumludur. Kule bölümleri arasında kolay hareket için erişim kapakları içerebilir.
- Anahtar Avantaj: Operasyonel verimliliği artırarak bakım görevlerini kolaylaştırmak için ekipman montaj noktalarına stratejik olarak konumlandırılmıştır.
B. Merdiven
- Amaç: İşçilerin montaj, denetim veya onarımlar için platformlara, ekipmanlara veya üst bölümlere ulaşmak üzere kuleye tırmanmalarını sağlayan özel bir güvenlik erişim sistemidir.
- Tasarım Özellikleri: Dayanıklılık ve korozyon direnci için galvanizli çelikten yapılmıştır, rahat tırmanma için eşit aralıklı basamaklara sahiptir (endüstri güvenlik standartlarına göre). Düşme risklerini en aza indirmek için düşme önleyici mekanizmalarla (örneğin, güvenlik kemerleri için kablo kılavuzları) donatılmıştır - kulenin "düşme önleyici merdiven" tasarım spesifikasyonuyla tutarlıdır. Ana bacaklara veya kafes makaslarına dikey olarak takılır, güvenli, stabil bir yol sağlar.
- Uyumluluk: İşçi korumasını dikey erişim sırasında önceliklendirerek güvenlik düzenlemeleri ve kule tasarım standartlarıyla (örneğin, TIA-222-G, GB 50017) uyumlu olarak tasarlanmıştır.
Birlikte, platform ve merdiven, yüksek irtifa ekipmanlarına güvenli, verimli erişim sağlayarak, endüstriyel güvenlik ve dayanıklılık gereksinimlerine uyarken devam eden operasyon ve bakımı destekleyerek kulenin kullanılabilirliğini artırır.
Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!
Müşteri ziyaretleri
Montaj,Galvanizli Çelik Kule Testi
Sertifikalar
Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!
Özelleştirilmiş ürün tipleri ve avantajı
Kendi Kendine Destekli Kule
Kendi kendine destekli kule genellikle 3 veya 4 bacaklı kuledir ve malzemesi çelik boru veya açılı çeliktir. Bağlantı açısından, boru kule flanş ile bağlanır ve açılı çelik kule somun ve cıvatalarla bağlanır.
Özellikler:
1. Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci.
2. Arazi kaynaklarını tasarruf edin, uygun konum.
Uygun nakliye ve kurulum.

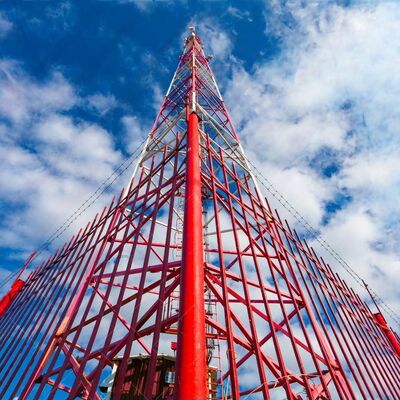

Boru Çelik Kule
Boru kule, kule sütunu çelik borulardan yapılmış ve kule gövdesi üçgen şeklinde olan kendi kendine desteklenen yüksek bir çelik yapıdır. Ana özellikleri, üç boru kule sütununun çelik borulardan yapılmış olması ve kule gövdesinin üçgen şeklinde olmasıdır, bu da açılı çelikten farklı bir yüksek çelik yapıdır.
Monopol Kule
Tek tüp kule, monopol kule olarak da adlandırılır, güzel bir görünüme sahip, 9 ila 18 metrekarelik küçük bir alan kaplayan, uygun maliyetli ve inşaatın çoğunluğu tarafından benimsenen yaygın bir türdür. Kule gövdesi daha makul bir kesit benimser, bu da yüksek mukavemetli cıvata ile bağlanır. Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha koşullarına uyum sağlayabilir.
Destekli Kule
Destekli kule yeni bir görünüme sahiptir ve en büyük özelliği çelik gerdirme telinin kullanılmasıyla güçlendirilmesidir. Destekli kule, ekonomik ve pratik bir iletişim kulesi türüdür. Diğerlerine göre daha hafif ve daha ucuzdur. Geniş coğrafi alanlar için çok uygundur.
Gözetleme Kulesi
Gözetleme kulesi, çevreyi gözlemlemek için kullanılan çok fonksiyonlu bir binadır ve birçok alanda önemli bir rol oynar. Tasarımı, doğal çevre ile uyum ve birlik vurgular ve mimari stil genellikle çevredeki çevre ile uyumludur. Gözetleme kuleleri genellikle kule gövdeleri, platformlar, kuleler ve merdivenlerden oluşur, kompakt ve dayanıklı yapılarla.
Kamuflajlı Ağaç Kulesi
Kamuflajlı Ağaç Kulesi, Biyonik ağaç kulesinin yapay ağaçlarından biridir, tabanı gerçek bir ağaç gibidir, titiz tasarımla birleştiğinde, turistik alan, park ve meydandaki gerçek ağaçların arasına yerleştirildiğinde doğanın bir parçası olacaktır.
Özellikler:
1. Zarif yapı ve muhteşem görünüm.
2. Güçlü yapısal stabilite ve uzun çalışma ömrü.
3. Küçük alan kaplama ve büyük ekonomik etki.
Hizmetlerimiz
JIAYAO CO., LTD. ISO9001 tarafından onaylanmış profesyonel bir telekom kulesi üreticisidir. Müşterilere en optimize edilmiş çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Açılı çelik kule, boru çelik kule, monopol kule, çam ağacı kulesi, destekli kule ve gözetleme kulesi tasarlama ve üretme konusunda uzmanız. Departmanlarımız tasarım, Ar-Ge, denetim, laboratuvar, QC, galvanizleme ve çelik kule departmanlarını içermektedir. Hammaddelerimiz Çin'deki ünlü çelik fabrikalarından gelmektedir: HBIS Group, Baowu Steel Group, Shougang Group.
