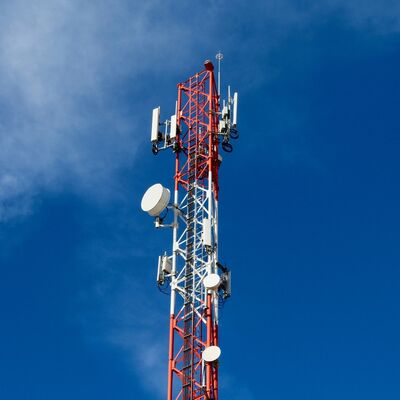

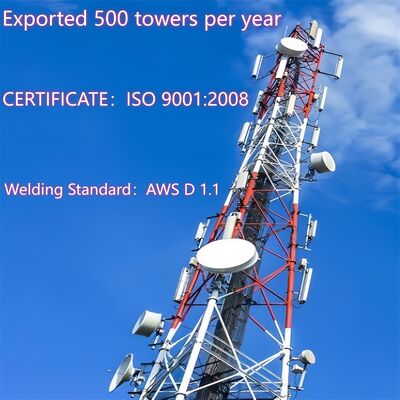

19 29 39M Çok Sinyalli 3 Bacaklı Boru Tipi Galvanizli Çelik Kendinden Destekli Dış Mekan 5G 4G Mikrodalga Radyo Direği

Telekomünikasyon, izleme, gözlem ve güvenlik uygulamaları için özel çelik kuleler tasarlama ve üretme konusunda uzmanız. Detaylı ürün bilgileri aşağıdadır:

1. Temel Detaylar:
Menşe Yeri: Hebei, Çin (Anakara) ; Marka Adı: Jaoyao veya OEM ; Model Numarası: Telekom Kulesi
Yüzey İşlem: Sıcak Daldırma Galvanizli veya boyalı.
2. Paketleme ve Teslimat:
Paketleme Detayları: Telekom kulesi, müşterinin gereksinimlerine göre galvanizli şeritlerle paketlenecektir.
Teslimat: Tianjin limanından ödeme yapıldıktan sonra 20 gün içinde sevk edilir

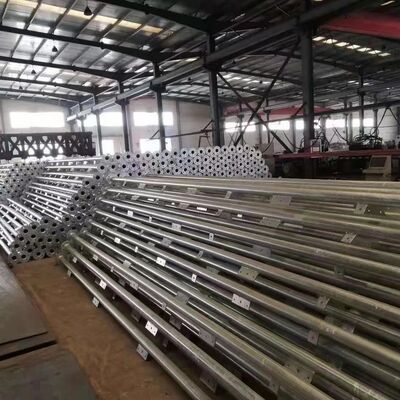

Kule Elemanları: Bir çelik kule birkaç demete ayrılır.
Cıvatalar: Paketleme malzemesi sağlam naylon torba veya çelik tamburdur.
3. Teknik Veriler

3 bacaklı boru tipi çelik direğin kafes yapısı nasıldır?

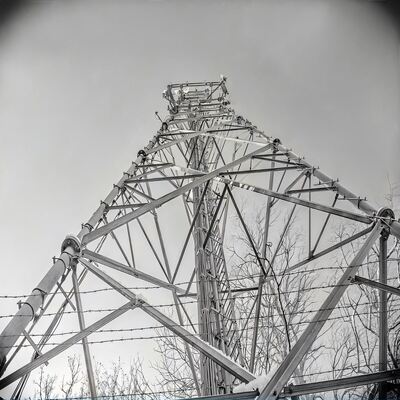

3 bacaklı boru tipi çelik direğin kafes yapısı, direğin üç dikey boru bacağını birbirine bağlayan bir makas benzeri çerçevedir. Daha küçük içi boş çelik borulardan (ana bacak malzemesiyle uyumlu, örneğin dikişsiz/kaynaklı çelik borular) oluşan bu kafes elemanları, üç bacak arasında çapraz yatay ve çapraz bağlantılar oluşturarak direğin yüksekliği boyunca üçgen bir ağ benzeri desen oluşturur. Bu yapı, direğin konik tasarımıyla (tabanda daha geniş, tepede daha dar) birlikte çalışarak dikey yükleri (direk ağırlığı, ekipman ağırlığı) ve yanal kuvvetleri (rüzgar, sismik aktivite) üç bacak üzerine eşit olarak dağıtır. Boru tipi kafes, yapısal sertliği ve stabiliteyi artırmakla kalmaz, aynı zamanda aerodinamik performansı optimize eder - geleneksel açılı çelik kafes yapılara kıyasla rüzgar direncini %30 azaltır - bu da direği zorlu veya rüzgarlı ortamlara son derece uyumlu hale getirir. Ek olarak, boru tipi elemanların kullanımı, yüksek yük taşıma kapasitesini korurken yapının hafif olmasını sağlar.

MW çanağı 3 bacaklı boru tipi çelik direğe nasıl monte edilir?

Bir mikrodalga (MW) çanağının 3 bacaklı boru tipi çelik direğe monte edilmesi, direğin yapısal tasarımı ve endüstri standartlarıyla uyumlu, güvenli, standartlaştırılmış bir süreci takip eder:

1. Montaj Öncesi Doğrulama: MW çanağını, montaj donanımını ve ilgili yükleri destekleyebildiğinden emin olmak için direğin yük taşıma kapasitesini (TIA-222-G ve GB 50017 standartlarına göre) doğrulayın. Direğin önceden monte edilmiş anten braketlerinin (entegre aksesuarlar) yapısal bütünlüğünü inceleyin.
2. Braket Hazırlığı: Direğin ana bacaklarına veya kafes makaslarına Grade 8.8 yüksek mukavemetli cıvatalar (ISO 898) kullanarak, direğin özel anten braketlerini (veya boru tipi kafesle uyumlu özel olarak üretilmiş braketleri) kullanın ve sabitleyin. Braketlerin amaçlanan noktadan noktaya iletişim yoluyla hizalandığından ve belirtilen torka sıkıldığından emin olun.
3. Çanak Kaldırma ve Konumlandırma: MW çanağını hedef yüksekliğe (genellikle direğin üst kısımlarına yakın veya bir bakım platformuna) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer hizalama araçları kullanarak, çanağın azimut ve yükselişini alıcı/verici uç noktasına hizalamak için ayarlayın.
4. Güvenli Sabitleme: MW çanağını monte edilmiş braketlere uyumlu donanım kullanarak takın, sıkı, sallantısız bir bağlantı sağlayın. AWS D1.1 kaynak ve sabitleme standartlarına uymak için kalibre edilmiş aletlerle cıvata torkunu tekrar kontrol edin.
5. Kablo Yönlendirme: Çanağın sinyal ve güç kablolarını, çevresel hasara maruz kalmasını önlemek için direğin entegre kablo yönetim sistemlerinden (veya kafes yapısındaki korumalı yollardan) geçirin. Kabloların bağlantı noktalarında uygun şekilde yalıtıldığından ve su geçirmez olduğundan emin olun.
6. Son Kontrol: Çanağın, braketlerin ve bağlantıların stabilitesini doğrulamak için görsel bir kontrol yapın. Hizalamayı ve işlevselliği doğrulamak için sinyal iletimini test edin. Kurulum boyunca güvenlik protokollerine (örneğin, işçiler için düşme koruması) uyun.

3 bacaklı boru tipi çelik direğin ana yapısı?

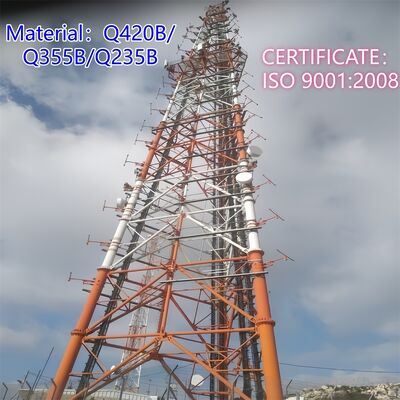

3 bacaklı boru tipi çelik direğin ana yapısı, stabilite, yük taşıma ve aerodinamik verimlilik için tasarlanmış, kendi kendine desteklenen, üçgen çerçeveli bir sistemdir ve üç ana bileşenden oluşur:

• Üç Dikey Boru Bacak: Dikişsiz veya kaynaklı çelik borulardan (Q345B/ASTM A500 standartlarına uygun) yapılmış birincil yük taşıyan elemanlardır. Üçgen bir konfigürasyonda düzenlenmiş bu bacaklar, direğin toplam ağırlığını (ekipman ve çevresel yükler dahil) temele aktarır.
• Boru Tipi Kafes Makaslar: Üç ana bacağı yatay ve çapraz olarak birbirine bağlayan daha küçük içi boş çelik borulardır. Bu çapraz makas sistemi, yükleri eşit olarak dağıtır, yapısal sertliği artırır ve rüzgar direncini azaltır, direğin karakteristik kafes desenini oluşturur.

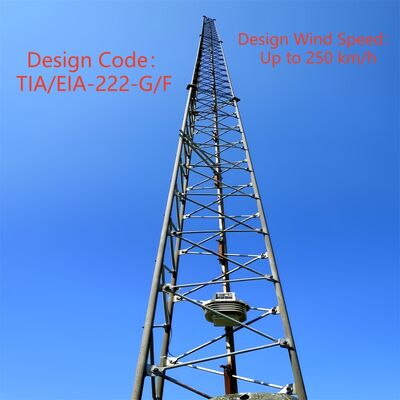

• Konik Çerçeve ve Flanş Bağlantıları: Direk, güçlü rüzgarlara (200 km/saate kadar) ve depremlere karşı direnci optimize etmek için tabandan tepeye doğru kademeli olarak daralır (tabanda daha geniş, tepede daha dar). Direk segmentleri, güvenli montaj sağlayan ve bakım risklerini azaltan yüksek mukavemetli cıvatalı flanşlar aracılığıyla birleştirilir.

Bu bileşenler yapısal omurgayı oluşturur, entegre aksesuarlar (örneğin, platformlar, merdivenler) ana yapının bütünlüğünü tehlikeye atmadan fonksiyonel destek ekler.

Platform, merdiven

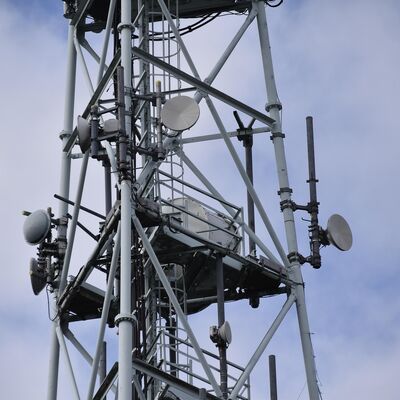

A. Platform

• Amaç: MW çanaklarını, antenleri, sensörleri veya diğer ekipmanları kurmak, bakımını yapmak veya incelemek için sabit bir yükseltilmiş çalışma alanı görevi görür. Ayrıca direğe erişim sırasında işçiler için güvenli bir dinlenme noktası sağlar.
• Tasarım Özellikleri: Galvanizli çelikten (korozyon direnci için ASTM A123'e göre) imal edilmiş ve belirli yüksekliklerde kafes yapısına entegre edilmiştir. Düşmeleri önlemek için güvenlik korkulukları ve işçi stabilitesi için kaymaz yüzeylerle donatılmıştır. İşçilerin, aletlerin ve ekipmanların ağırlığını destekleyecek şekilde tasarlanmıştır, direğin genel yük taşıma kapasitesiyle uyumludur. Direk bölümleri arasında kolay hareket için erişim kapakları içerebilir.
• Anahtar Avantaj: Bakım görevlerini kolaylaştırmak için ekipman montaj noktalarına stratejik olarak konumlandırılmış, operasyonel verimliliği artırır.

B. Merdiven

• Amaç: İşçilerin kurulum, inceleme veya onarım için platformlara, ekipmanlara veya üst bölümlere ulaşmak üzere direğe tırmanmalarını sağlayan özel bir güvenlik erişim sistemidir.
• Tasarım Özellikleri: Dayanıklılık ve korozyon direnci için galvanizli çelikten yapılmıştır, rahat tırmanma için eşit aralıklı basamaklara sahiptir (endüstri güvenlik standartlarına göre). Düşme risklerini en aza indirmek için düşme önleyici mekanizmalarla (örneğin, güvenlik kemerleri için kablo kılavuzları) donatılmıştır - direğin "düşme önleyici merdiven" tasarım spesifikasyonuyla uyumludur. Ana bacaklara veya kafes makaslara dikey olarak takılır, güvenli, stabil bir yol sağlar.
• Uyumluluk: İşçi korumasını dikey erişim sırasında önceliklendirerek, güvenlik düzenlemeleri ve direk tasarım standartlarıyla (örneğin, TIA-222-G, GB 50017) uyumlu olarak tasarlanmıştır.

Birlikte, platform ve merdiven, yüksek irtifa ekipmanlarına güvenli, verimli erişim sağlayarak, endüstriyel güvenlik ve dayanıklılık gereksinimlerine uyarken devam eden operasyon ve bakımı destekleyerek direğin kullanılabilirliğini artırır.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!

Müşteri ziyaretleri

Montaj,Galvanizli Çelik Direk Testi

Sertifikalar

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!

Özelleştirilmiş ürün tipleri ve avantajı

Kendinden Destekli Direk 
Kendinden destekli direk genellikle 3 veya 4 bacaklı bir direktir ve malzemesi çelik boru veya köşeli çeliktir. Bağlantı açısından, boru tipi direk flanş ile, köşeli çelik direk ise somun ve cıvatalarla bağlanır. 
Özellikler: 
1. Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci. 
2. Arazi kaynaklarından tasarruf sağlar, uygun konum. 
Uygun nakliye ve montaj. 

Boru Çelik Direk

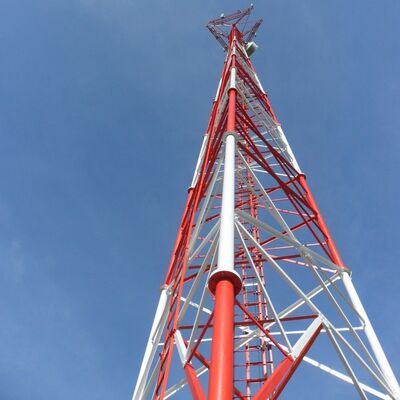

Boru direk, kule sütunu çelik borulardan yapılmış ve kule gövdesi üçgen şeklinde olan kendi kendine desteklenen yüksek bir çelik yapıdır. Ana özellikleri, üç boru kule sütununun çelik borulardan yapılmış olması ve kule gövdesi bölümünün üçgen şeklinde olmasıdır, bu da köşeli çelikten farklı bir yüksek çelik yapıdır.

Monopol Direk 
Tek borulu direk, monopol direk olarak da adlandırılır, güzel bir görünüme sahip, 9 ila 18 metrekarelik küçük bir alan kaplayan, uygun maliyetli ve inşaatın çoğunluğu tarafından benimsenen yaygın bir tiptir. Direk gövdesi daha makul bir kesit benimser, bu da yüksek mukavemetli cıvata ile bağlanır. Kolay montaj özelliklerine sahiptir ve çeşitli karmaşık saha koşullarına uyum sağlayabilir. 

Gergi Kule 
Gergi kule yeni bir görünüme sahiptir ve en büyük özelliği çelik gergi teli kullanılarak güçlendirilmesidir. Gergi kule, ekonomik ve pratik bir iletişim kulesi türüdür. Diğerlerine göre daha hafif ve daha ucuzdur. Geniş coğrafi alanlar için çok uygundur. 

Gözetleme Kulesi
Gözetleme kulesi, çevreyi gözlemlemek için kullanılan çok fonksiyonlu bir yapıdır ve birçok alanda önemli bir rol oynar. Tasarımı, doğal çevre ile uyum ve bütünlük vurgular ve mimari stil genellikle çevre ile uyumludur. Gözetleme kuleleri genellikle kule gövdeleri, platformlar, kuleler ve merdivenlerden oluşur, kompakt ve dayanıklı yapılarla.

Kamuflajlı Ağaç Kulesi
Kamuflajlı Ağaç Kulesi, Biyonik ağaç kulesinin yapay ağaçlarından biridir, tabanı gerçek bir ağaç gibidir, titiz tasarımla birleştiğinde, turistik alanlardaki, parklardaki ve meydanlardaki gerçek ağaçların arasına yerleştirildiğinde doğanın bir parçası olacaktır. 
Özellikler: 
1. Zarif yapı ve muhteşem görünüm. 
2. Güçlü yapısal stabilite ve uzun çalışma ömrü. 
3. Küçük alan kaplama ve büyük ekonomik etki.

Hizmetlerimiz

JIAYAO CO., LTD., ISO9001 tarafından onaylanmış profesyonel bir telekom kulesi üreticisidir. Müşterilere en optimize edilmiş çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Açılı çelik kule, boru çelik kule, monopol direk, çam ağacı kulesi, gergi kule ve gözetleme kulesi tasarlama ve üretme konusunda uzmanız. Departmanlarımız tasarım, Ar-Ge, denetim, laboratuvar, QC, galvanizleme ve çelik kule departmanlarını içermektedir. Hammaddelerimiz Çin'deki ünlü çelik fabrikalarından gelmektedir: HBIS Group, Baowu Steel Group, Shougang Group.
​
