15 23 31M Düşük bakım 3 Bacaklı Tubular Çelik Galvanizli Dış 5G 4G Wifi Kırsal Telekom Kulesi

JIAYOA CO., LTD.

Telekom, izleme, gözlem ve güvenlik uygulamaları için özel çelik kulelerin tasarlanmasında ve üretilmesinde uzmanlaştık.Aşağıda detaylı ürün bilgileri verilmiştir:

1Anahtar Ayrıntılar:
Doğum yeri: Hebei, Çin (Ankarada); Marka adı: Jaoyao veya OEM; Model numarası: Telecom Tower
Yüzey işleme: Sıcak daldırma Galvanize veya boyanmış.
2Paketleme ve Teslimat:
Paketleme Ayrıntıları: Telekom kulesleri, müşterinin gereksinimlerine göre galvanizli bantlarla birleştirilecektir.
Teslimat: Tianjin limanından ödeme sonrası 20 gün içinde gönderilir

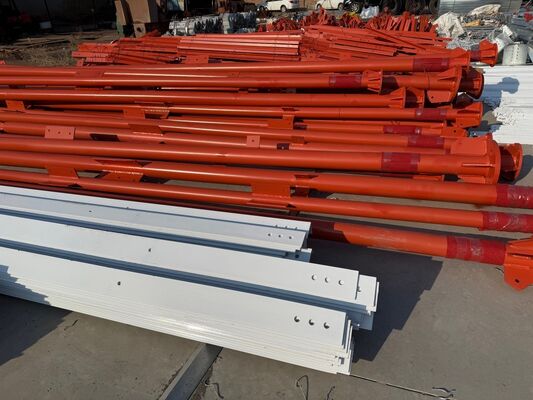

Kule üyeleri: Bir çelik kule birkaç paket olarak ayrılır.
Çiviler: Paketleme malzemesi sağlam naylon torba veya çelik davul.
3. Teknik Veriler

Üç bacaklı boru çelik kulelerin son yapısı nedir?

Üç bacaklı boru çelik kulelerinin ızgara yapısı, kuleyi üç dikey boru bacağını birbirine bağlayan truss benzeri bir çerçevedir.Daha küçük boş çelik borulardan oluşur (ana bacak malzemesine uygun), örneğin dikişsiz/saldırılmış çelik borular), bu ızgara üyeleri üç bacak arasında çapraz yatay ve çapraz bağlantılar oluşturur,kule yüksekliği boyunca üçgen bir ağ benzeri bir desen oluşturmakBu yapı, dikey yükleri (kule ağırlığı, ekipman ağırlığı) ve yan kuvvetleri (rüzgar,sismik aktivite) üç bacak boyunca eşit. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsEk olarak, tüp üyelerinin kullanılması, yüksek yük taşıma kapasitesini korurken yapının hafif olmasını sağlar.

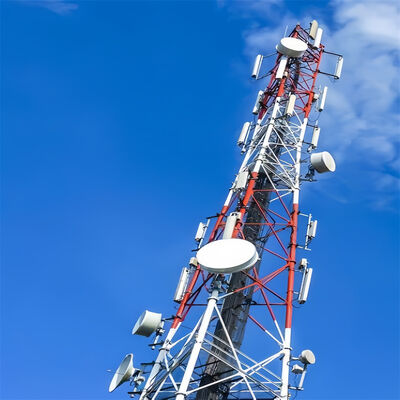

MW antenini 3 bacaklı boru çelik kuleye nasıl monte edersin?

Bir mikrodalga (MW) tabağının 3 bacaklı boru çelik kuleye monte edilmesi, kulelerin yapısal tasarımı ve endüstri standartlarına uygun güvenli, standartlaştırılmış bir süreci takip eder:

1. Kurulum öncesi doğrulama: MW tabağını, montaj donanımını ve ilgili yükleri destekleyebilmesini sağlamak için kule yük taşıma kapasitesini (TIA-222-G ve GB 50017 standartlarına göre) doğrulayın.Kule'nin önceden monte edilmiş anten desteklerini (entegrasyonlu aksesuarlar) yapısal bütünlüğü için kontrol edin.
2. Bracket Hazırlama: Kule'nin özel anten koltuklarını (veya tüplü ızgara ile uyumlu özel üretilmiş koltukları) kullanın ve onları kule'nin ana bacaklarına veya ızgara koltuklarına 8. sınıf kullanarak sabitleyin.8 yüksek dayanıklılıklı çentik (ISO 898)Sütunların amaçlanan noktadan noktaya iletişim yoluna hizalandığından ve belirtilen tork'a sıkıştırıldığından emin olun.
3. Tabak kaldırma ve konumlandırma: MW tabakasını hedef yüksekliğe kaldırmak için vinçler veya özel kaldırma ekipmanı kullanın (genellikle kulelerin üst bölümlerinin yakınında veya bir bakım platformunda).Alıcı/gönderen uç noktasına hizalamak için antenin azimut ve yüksekliğini ayarlayın, hassasiyet için lazer hizalama araçları kullanıyor.
4. Güvenli Bağlama: uyumlu donanım kullanılarak, sıkı, salınmaz bir bağlantı sağlamak için MW tabakasını monte edilen desteklere bağlayın. AWS D1'e uygun olmak için kalibre edilmiş araçlarla bult torkunu tekrar kontrol edin.1 kaynak ve sabitleme standartları.
5. Kablo Yönlendirme: Çevreye zarar verme tehlikesini önlemek için antenin sinyal ve güç kablolarını kuleye entegre kablo yönetim sistemlerinden (veya ızgara yapısında korunan yollardan) geçirin.Kabloların bağlantı noktalarında uygun şekilde yalıtılmış ve su geçirmez olduğundan emin olun.
6. Son Denetim: Dayanıklılığı doğrulamak için antenin, desteklerin ve bağlantıların görsel kontrolünü gerçekleştirin. Hizalama ve işlevselliği doğrulamak için sinyal iletimini test edin. Güvenlik protokollerine uyun (örneğin,İşçiler için düşme koruması) tüm tesis boyunca.

Üç bacaklı boru çelik kulesinin ana yapısı mı?

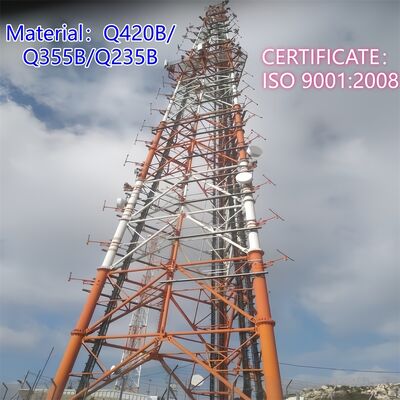

Üç bacaklı boru çelik kulelerin ana yapısı, istikrar, yük taşıma ve aerodinamik verimlilik için tasarlanmış, kendi kendini taşıyan üçgen çerçeveli bir sistemdir.üç temel bileşenden oluşur:

• Üç dikey tüp bacak: Dikişsiz veya kaynaklı çelik borulardan (Q345B/ASTM A500 standartlarına uygun) yapılan birincil yük taşıyan elemanlar. Üçgen bir konfigürasyonda düzenlenmiş,Bu bacaklar kule'nin toplam ağırlığını (alet ve çevresel yükler dahil) temele aktarır..
• Tubular Reticle Trusses: Üç ana bacakları yatay ve çapraz olarak birbirine bağlayan küçük boş çelik borular.ve rüzgar direncini azaltır., kule'nin karakteristik ızgara desenini oluşturur.

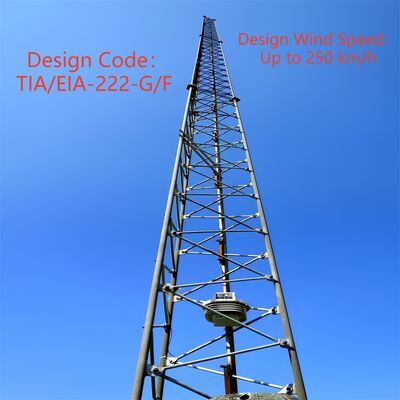

• Tapered Frame & Flange Bağlantıları: Kule, güçlü rüzgarlara (saatte 200km'ye kadar) ve depremlere karşı dirençli olmak için tabanından yukarıya doğru yavaş yavaş daralır (daha geniş taban, daha dar üst).Kule segmentleri yüksek gerginliğe sahip bultlanmış flanslar ile birleştirilir, güvenli montajı sağlamak ve bakım risklerini azaltmak.

Bu bileşenler, entegre aksesuarlarla (örneğin, platformlar, merdivenler) ana yapının bütünlüğünü tehlikeye atmadan fonksiyonel destek ekleyerek yapısal omurgayı oluşturur.

Platform, merdiven

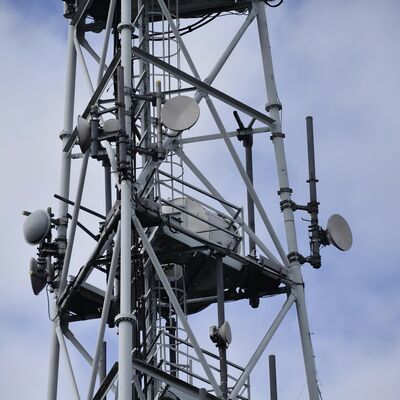

A. Platform

• Amaç: MW antenleri, antenler, sensörler veya diğer ekipmanları kurmak, bakım yapmak veya denetlemek için istikrarlı bir yükseltilmiş çalışma alanı olarak hizmet eder.Ayrıca kuleye erişim sırasında işçiler için güvenli bir dinlenme yeri sağlar..
• Tasarım Özellikleri: Galvanizli çelikten (korrozyona direnç için ASTM A123'e göre) üretilmiş ve belirli yüksekliklerde ızgara yapısına entegre edilmiştir.İşçinin istikrarı için düşme ve kaymaz yüzeyleri önlemek için güvenlik korkulukları ile donatılmış. İşçilerin, aletlerin ve ekipmanların ağırlığını desteklemek için tasarlanmıştır. Kule bölümleri arasında kolay hareket için erişim kapağı içerebilir.
• Ana Avantajı: Temizlik görevlerini kolaylaştırmak ve operasyonel verimliliği artırmak için ekipman montaj noktalarının yakınında stratejik olarak yerleştirilmiştir.

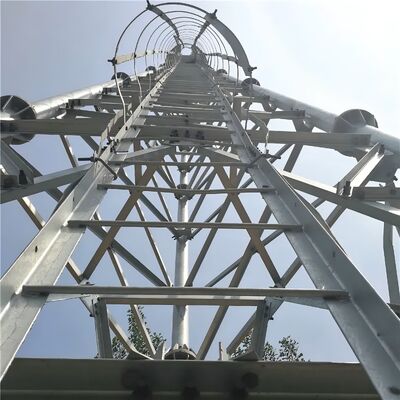

B. Merdiven

• Amaç: Güvenlik erişim sistemi, işçilerin, kurulum, denetim veya onarım için platformlara, ekipmanlara veya üst bölümlere ulaşmak için kuleye tırmanmalarını sağlar.
• Tasarım Özellikleri: Dayanıklılık ve korozyon direnci için galvanizli çelikten yapılmış, rahat tırmanma için eşit mesafeli basamaklarla (sektör güvenlik standartlarına göre).., güvenlik kemerleri için kablo rehberleri) düşme riskini en aza indirmek için kuleye uygun " düşme karşıtı merdiven " tasarım özelliklerine uygun olarak dikey olarak ana bacaklara veya ızgara çubuğuna bağlanır.Güvenli bir, istikrarlı yol.
• Uygunluk: Güvenlik düzenlemelerine ve kule tasarım standartlarına uygun olarak tasarlanmıştır (örneğin, TIA-222-G, GB 50017), dikey erişim sırasında işçinin korunmasına öncelik verir.

Birlikte platform ve merdiven, yüksek irtifa ekipmanlarına güvenli ve verimli erişimi sağlayarak kule kullanılabilirliğini artırır.Endüstriyel güvenlik ve dayanıklılık gereksinimlerine uymakla birlikte devam eden işletmeyi ve bakımı desteklemek.

Daha fazla bilgi için lütfen buraya tıklayın!!!

Müşteri ziyaretleri

Montaj,Galvanize Çelik Kulesi Testleri

Sertifikalar

Daha fazla bilgi için lütfen buraya tıklayın!!!

Özel ürün türleri ve avantajları

Kendini Destekleyen Kule 
Kendini destekleyici kule genellikle 4 bacaklı kuleden 3 bacaklıdır ve malzemesi çelik boru veya açı çeliktir.ve açı çelik kule düyü ve vida ile bağlantılıdır.
Özellikleri:
1.Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci.
2- Toprak kaynaklarını tasarruf et, uygun bir yer.
Uyumlu nakliye ve montaj.

Boru Çelik Kulesi
Tüp kulesi, çelik borulardan yapılmış bir kule sütunu ve üçgen şeklinde bir kule gövdesinin bölümüne sahip, kendi kendini destekleyen yüksek katlı bir çelik yapıya atıfta bulunur.Onun ana özellikleri üç boru kule sütunun çelik borular yapılmış ve kule gövde bölümünün üçgen şeklinde olmasıdır, yüksek katlı çelik yapısı olan açılı çelikten farklıdır.

Monopol Kulesi 
Tek boru kulesi, monopole kule olarak da adlandırılır, yaygın olarak kullanılan, güzel görünümlü, 9 ila 18 metrekarelik küçük bir alanı kaplayan, maliyetli bir türdür.ve inşaat çoğunluğu tarafından kabul edilir. Kule vücudu, yüksek dayanıklılıklı vida ile bağlı daha makul bir bölüm benimser. Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha sitelerine adapte olabilir.

Guyed Kulesi 
Guyed kulesinin yeni bir görünümü vardır ve en büyük özelliği çelik guy tel kullanılarak güçlendirilir.Diğerlerinden daha hafif ve daha ucuzdur.Geniş coğrafi alanlar için çok uygundur.

Muhafız Kulesi
Gözcü Kulesi, çoğunlukla çevreyi gözlemlemek için kullanılan ve birçok alanda önemli bir rol oynayan çok fonksiyonel bir binadır.Tasarımı, doğal ortamla uyum ve birliği vurgular, ve mimari tarzı genellikle çevre ortamıyla koordine edilir. Gözleme kuleleri genellikle kule bedenlerinden, platformlardan, kulelerden ve merdivenlerden oluşur.kompakt ve dayanıklı yapılarla.

Gizli Bir Ağaç Kulesi
Kamufle edilmiş Ağaç Kulesi aynı zamanda Bionik ağaç kulesinin yapay ağaçlarıdır. Temelinde gerçek bir ağaç gibi, ayrıca dikkatli tasarımı, gezi alanındaki gerçek ağaçların arasına yerleştirildiğinde,park ve meydan, doğanın bir parçası olacak.
Özellikleri:
1Mükemmel yapı ve muhteşem görünüm.
2Güçlü yapısal istikrar ve uzun çalışma ömrü.
3Küçük alan kapsamı ve büyük ekonomik etki.

Hizmetlerimiz

JIAYAO CO., LTD. profesyonel bir telekom kule üreticisi ve ISO9001 tarafından onaylanmıştır.Birçok ürün ABD'ye ihraç edildi., Avrupa ve diğer 55 farklı ülkede.
Biz tasarım ve açı çelik kule, boru çelik kule, monopol kule, çam ağacı kule, adamlı kule ve koruma kule üreticisi uzmanlaşmış.laboratuvarÇiftliğimizdeki hammadde Çin'deki ünlü çelik fabrikalarından geliyor: HBIS Group, Baowu Steel Group, Shougang Group.
