Polar Bilimsel Araştırma İstasyonu İletişimi için 20m-60m Aşırı Çevreye Dayanıklı Gergili Tel Kulesi

Temel Yapısal ve Tasarım Özellikleri

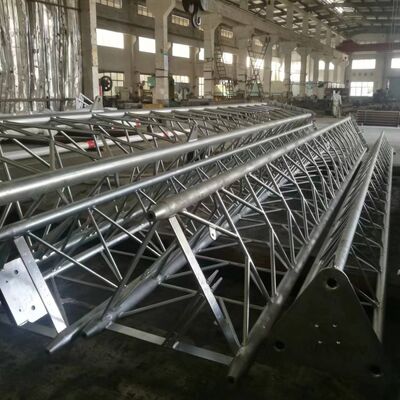

• İnce Kule Gövdesi: Tübüler veya kafes çelik yapı olarak inşa edilir (kendi kendine destekli kulelerden daha dar), yük dağılımını optimize etmek için konik bir şekle sahiptir.

• Guy Teli Sistemi: 20-30m aralıklarla direğe bağlanan çok sayıda çelik kablo seti, rüzgar/sismik kuvvetlere direnmek için 45-60° açılarla yere sabitlenir.

• Yükseklik Aralığı: 30m'den 200m'ye kadar uzanır (çoğu kendi kendine destekli kuleden daha uzun), özel ihtiyaçlar için özelleştirilebilir.

• Aksesuarlar: Tırmanma merdivenleri, anten montajları, kablo tepsileri ve havacılık uyarı ışıkları (60m'den yüksek kuleler için) içerir.

Ana Malzemeler ve Standartlar

• Kule Gövdesi: Korozyon direnci ve mukavemet için galvanizli yapısal çelik (ASTM A36/S235JR).

• Guy Telleri: Dayanıklılık için çinko/polimer kaplamalı yüksek çekme mukavemetli çelik kablolar (ASTM A475).

• Sabitlemeler: Telleri sabitlemek için ağır hizmet tipi beton/çelik sabitlemeler, gerilim yükleri için tasarlanmıştır.

• Uyumluluk: IEC 62305 (yıldırımdan korunma) ve yerel bina güvenlik yönetmeliklerine uyar.

Birincil Uygulama Senaryoları

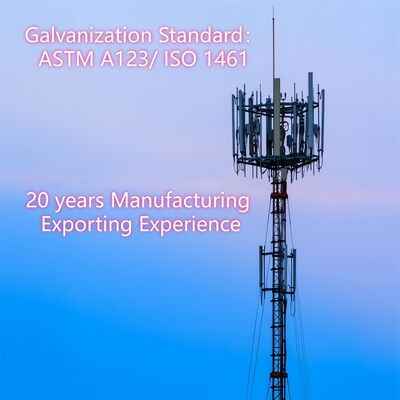

• Yayın/Telekomünikasyon: TV/radyo antenlerini ve uzun mesafeli mikrodalga vericilerini destekler (yükseklik yoluyla sinyal kapsama alanını en üst düzeye çıkarır).

• Meteorolojik İzleme: Doğru atmosferik veriler için yüksek irtifalarda hava sensörleri/radarları barındırır.

• Havacılık Navigasyonu: Uzak bölgelerde (dağlar, kıyılar) havacılık işaretleri monte eder.

• Bilimsel Araştırma: Yer müdahalesinin üzerinde atmosferik enstrümanlar (ozon monitörleri) konuşlandırır.

1. Teknik Özellikler

Guyed wire tower'ın kule gövdesi nedir?

Bir guyed wire tower'ın (guyed mast tower) kule gövdesi, antenleri, sensörleri veya diğer ekipmanları destekleyen merkezi, ince, yük taşıyan yapıdır ve kendi kendine destekli rijitlik yerine yanal stabilite için harici guy tellerine dayanır. Tipik olarak bir tübüler veya kafes çelik çerçeve olarak inşa edilen bu yapı, kendi kendine destekli kulelerden daha dardır ve yük dağılımını ve rüzgar direncini optimize etmek için konik bir tasarıma (tabanda daha geniş, tepede daha dar) sahiptir. Kule gövdesi, dış ortamlarda korozyon direnci ve uzun süreli dayanıklılık sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) imal edilir. Tırmanma merdivenleri, anten montajları ve kablo tepsileri gibi temel aksesuarların montaj tabanı olarak hizmet eder ve modüler tasarımı, yayın, telekomünikasyon veya meteorolojik izleme gibi uygulamalara göre uyarlanmış 30m ila 200m'yi aşan yüksekliklerin özelleştirilmesine olanak tanır.

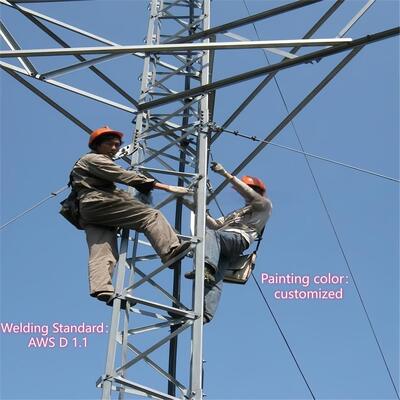

Guyed wire tower'a anten nasıl monte edilir?

Bir guyed wire tower'a anten monte etmek, kulenin tasarımı ve endüstri standartlarıyla uyumlu, yapılandırılmış, güvenliğe uygun bir süreci takip eder:

1. Kurulum Öncesi Hazırlık: Antenin ağırlığını (donanım ve ilgili kablolar dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Korozyon, yapısal hasar veya gevşek bağlantılar için kule gövdesini inceleyin ve yerel güvenlik yönetmeliklerine (örneğin, yıldırımdan korunma için IEC 62305) uyumluluğu onaylayın.
2. Anten Montajı Kurulumu: Kule gövdesindeki önceden belirlenmiş noktalara özel anten montajlarını (kulenin entegre aksesuarları) takın. Bu montajlar, rüzgar kuvvetlerine ve titreşimlere dayanacak şekilde sağlam bir bağlantı sağlayarak, kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanılarak tipik olarak sabitlenir.
3. Anten Kaldırma ve Konumlandırma: Anteni hedef yüksekliğe (optimal sinyal kapsama alanı için stratejik olarak seçilmiş) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer aletleri veya hizalama ölçerler kullanarak anteni amaçlanan iletim/alma yönüne hizalayın.
4. Antenin Sabitlenmesi: Uygun donanım kullanarak anteni önceden monte edilmiş montajlara sabitleyin, hareketi önlemek için cıvataları belirtilen torka kadar sıkın. Antenin seviye ve stabil olduğundan, performansı veya yapısal bütünlüğü etkileyebilecek bir sallantı olmadığından emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Çevresel hasardan korumak için sinyal kablolarını veya besleyicilerini kulenin entegre kablo tepsilerinden geçirin. Kabloları antene bağlayın ve bağlantı noktalarında uygun yalıtım ve su geçirmezlik sağlayarak yer tabanlı ekipmana indirin.
6. Son Kontrol: Güvenli kurulumu doğrulamak için anten, montajlar ve kabloların görsel kontrolünü yapın. İşlevselliği doğrulamak için antenin sinyal iletim/alma işlemini test edin ve tüm süreç boyunca tüm güvenlik protokollerinin (örneğin, işçiler için düşme koruması) uygulandığından emin olun.

Guyed wire tower'daki tırmanma önleyici cihaz nedir?

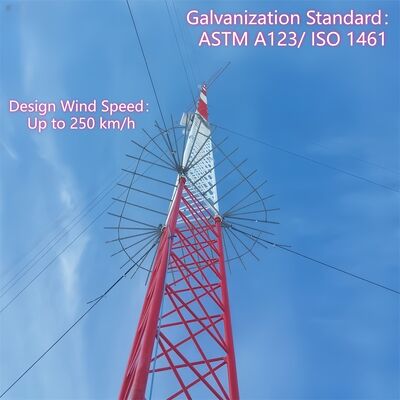

Bir guyed wire tower için tırmanma önleyici cihaz, yetkisiz erişimi önlemek ve düşme risklerini azaltmak için kule gövdesine monte edilen özel bir güvenlik bileşenidir. Yaygın tasarımlar şunları içerir:

• Tırmanma önleyici halkalar/etekler: Tırmanma girişimlerini el tutuşu veya ayak basma yerleri sağlayarak engelleyen, kulenin tabanına yakın (tipik olarak yerden 2-3m yukarıda) monte edilen dairesel veya konik çelik bariyerler.
• Dikenli veya tırtıklı caydırıcılar: Yetkisiz tırmanmayı caydırmak için alt kule bölümlerinde veya merdivenlerde bulunan, ölümcül olmayan, sivri çelik eklentiler.
• Kilitli erişim: Kulede zemin seviyesinde bir erişim paneli veya merdiven girişi varsa, kilitli bir kapı erişimi yalnızca sertifikalı personele sınırlar.

Bu cihazlar, dış koşullara dayanmak için korozyona dayanıklı malzemelerden (örneğin, kule gövdesiyle uyumlu galvanizli çelik) yapılmıştır. Birincil amaçları, eğitimsiz kişilerin kazara veya kasıtlı tırmanmasını önleyerek güvenliği artırmak, yerel bina güvenlik yönetmeliklerine uymak ve kule operatörleri için sorumluluk azaltmaktır.

Guyed wire ve guyed wire tower nasıl bağlanır?

Guy telleri, rüzgar ve sismik kuvvetlere karşı kuleyi etkili bir şekilde stabilize edebilmelerini sağlamak için güvenli, yük taşıyan bir işlem içerir:

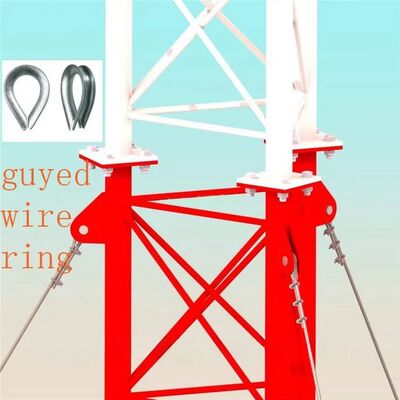

1. Hazırlık: Dayanıklılık için çinko veya polimer kaplamalı, yüksek çekme mukavemetli çelik kablolardan yapılmış guy telleri seçin (ASTM A475'e uygun). Kule gövdesinin, kulenin tasarımında belirtildiği gibi 20-30m aralıklarla önceden üretilmiş bağlantı noktalarına (örneğin, kulakçıklar, braketler veya traversler) sahip olduğundan emin olun.
2. Bağlantı Donanımı Kurulumu: Yüksek mukavemetli cıvatalar (kulenin galvanizli çelik yapısıyla uyumlu) kullanarak kulenin önceden belirlenmiş bağlantı noktalarına ağır hizmet tipi guy teli braketleri veya kancaları monte edin. Bu braketler, gerilimi kule gövdesine eşit olarak dağıtmak üzere tasarlanmıştır.
3. Tel Sonlandırma: Her guy telinin ucunu sabitlemek için profesyonel sonlandırma bağlantı parçaları (örneğin, pres kovanları, kablo kelepçeleri veya gözlü cıvatalar) kullanın. Pres kovanları, kalıcı, yüksek mukavemetli bir bağlantı için tele preslenirken, kablo kelepçeleri ayarlanabilir gerilim sağlar.
4. Bağlantı ve Gerdirme: Guy telinin sonlandırılmış ucunu bir mapa veya pim kullanarak kulenin braketine takın, gevşeklik olmadığından emin olun. Telin gerilimini tasarım spesifikasyonuna ayarlamak için bir gerdirme aleti (örneğin, bir gerdirme vidası veya vinç) kullanın - bu, kulenin yanal kuvvetlerini dengelemek için kritiktir.
5. Doğrulama: Bağlantının kulenin konik yapısıyla hizalandığını ve telin tekdüze gerildiğini (kule gövdesini zorlayabilecek aşırı gerdirme önlenerek) kontrol edin. Donanım ve sonlandırma bağlantı parçalarının korozyona dayanıklı olduğunu ve kulenin güvenlik standartlarına uyduğunu onaylayın.

Guyed wire ve guyed anchor bolt nasıl bağlanır?

Guy telleri, kulenin stabilitesini sağlamak için telin gerilimini yere aktarmak için kritik bir adımdır:

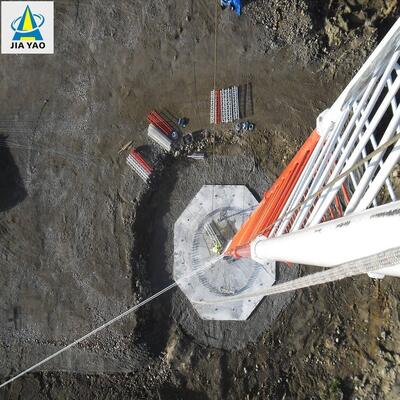

1. Sabitleme Hazırlığı: Yere 45-60° açıyla (guy teline göre) doğru şekilde monte edilmiş yer sabitlemesinin (gerilim yükleri için tasarlanmış ağır hizmet tipi beton veya çelik sabitleme) olduğundan emin olun. Sabitleme, çekme kuvvetlerine dayanmak için tam olarak kürlenmiş (beton için) ve güvenli bir şekilde gömülmüş olmalıdır.
2. Sabitleme Cıvatası Erişimi: Sabitlemenin üst cıvatasının (guyed anchor bolt) yerden dışarı doğru çıktığından ve bağlantı donanımını alacak şekilde vidalandığından emin olun. Cıvata, guy telinin gerilimine dayanacak şekilde yüksek mukavemetli çelikten yapılmış olmalıdır.
3. Tel Sonlandırma: Guy telinin serbest ucunu, kule bağlantısı için kullanılanlarla aynı yüksek mukavemetli bağlantı parçalarını (pres kovanları, kablo kelepçeleri veya gözlü cıvatalar) kullanarak sonlandırın, güvenli, yük taşıyan bir uç sağlayın.
4. Bağlantı Donanımı Montajı: Bir gerdirme vidası (gerilim ayarı için) ve bir mapayı sonlandırılmış guy teline takın. Gerdirme vidası, somun veya rondela aracılığıyla guyed anchor bolt'a bağlanır, bu da telin geriliminin ince ayarını sağlar.
5. Gerdirme ve Sabitleme: Guy telini gerekli spesifikasyona göre gerdirmek için gerdirme vidasını kullanın, sabitlemeyi çekmeden yanal kuvvetlere direndiğinden emin olun. Gerdirildikten sonra, zamanla gevşemeyi önlemek için gerdirme vidasını pimler veya kilit somunları ile kilitleyin.
6. Son Kontrol: Bağlantının güvenli olduğunu, sabitlemede herhangi bir hareket belirtisi olmadığını ve guy telinin doğru 45-60° açıyla hizalandığını doğrulayın. Cıvata, donanım ve tel sonlandırmasındaki korozyonu inceleyin, IEC 62305 ve yerel güvenlik yönetmeliklerine uyumluluğu sağlayın.
