1.Özellikler

Destek telli kulelerin kule gövdesi nedir?

Destek telli bir kulenin (destekli direk kule) kule gövdesi, harici destek telleri sayesinde yanal stabiliteye (kendi kendine desteklenen rijitlik yerine) dayanan, antenleri, sensörleri veya diğer ekipmanları destekleyen merkezi, ince yük taşıyan yapıdır. Tipik olarak birboru veya kafes çelik çerçeve olarak inşa edilir, kendi kendine desteklenen kulelerden daha dardır ve yük dağılımını ve rüzgar direncini optimize etmek için konik bir tasarıma (tabanda daha geniş, tepede daha dar) sahiptir. Kule gövdesi, korozyon direncini ve dış ortamlarda uzun süreli dayanıklılığı sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) imal edilmiştir. Tırmanma merdivenleri, anten montajları ve kablo tepsileri gibi önemli aksesuarlar için montaj tabanı olarak hizmet eder ve modüler tasarımı, yayın, telekom veya meteorolojik izleme gibi uygulamalara göre uyarlanmış 30m ila 200m'nin üzerinde yüksekliklerin özelleştirilmesine olanak tanır.

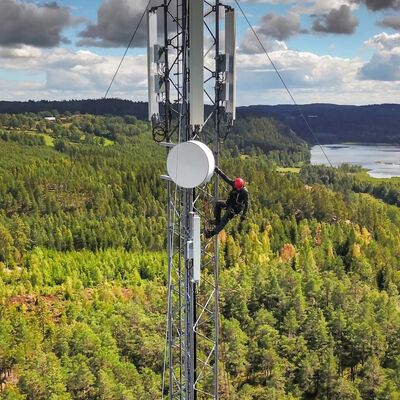

Destek telli kuleye anten nasıl monte edilir?

Destek telli bir kuleye anten monte etmek, kulenin tasarımına ve endüstri standartlarına uygun, yapılandırılmış, güvenliğe uyumlu bir süreci izler:

1. Kurulum Öncesi Hazırlık: Antenin ağırlığını (donanım ve ilgili kablolar dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Korozyon, yapısal hasar veya gevşek bağlantılar için kule gövdesini inceleyin ve yerel güvenlik kodlarına (örneğin, yıldırımdan korunma için IEC 62305) uyumluluğu onaylayın.
2. Anten Montajı Kurulumu: Kule gövdesindeki önceden belirlenmiş noktalara özel anten montajlarını (kulenin entegre aksesuarları) takın. Bu montajlar genellikle kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanılarak sabitlenir, bu da rüzgar kuvvetlerine ve titreşimlere dayanacak sağlam bir bağlantı sağlar.
3. Anten Kaldırma ve Konumlandırma: Anteni hedef yüksekliğe (optimal sinyal kapsama alanı için stratejik olarak seçilmiş) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer aletleri veya hizalama ölçerler kullanarak anteni amaçlanan iletim/alma yönüyle hizalayın.
4. Antenin Sabitlenmesi: Uygun donanım kullanarak anteni önceden monte edilmiş montajlara sabitleyin, hareketi önlemek için cıvataları belirtilen torka sıkın. Antenin seviye ve stabil olduğundan, performansı veya yapısal bütünlüğü etkileyebilecek bir sallantı olmadığından emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Çevresel hasardan korunmak için sinyal kablolarını veya besleyicileri kulenin entegre kablo tepsilerinden geçirin. Kabloları antene bağlayın ve bağlantı noktalarında uygun yalıtım ve su geçirmezlik sağlayarak yer tabanlı ekipmana indirin.
6. Son Kontrol: Güvenli kurulumu doğrulamak için anten, montajlar ve kabloların görsel kontrolünü yapın. İşlevselliği doğrulamak için antenin sinyal iletimini/alma işlemini test edin ve tüm güvenlik protokollerinin (örneğin, işçiler için düşme koruması) süreç boyunca takip edildiğinden emin olun.

Destek telli kuledeki Tırmanma Önleyici Cihaz nedir?

Destek telli bir kule için tırmanma önleyici cihaz, yetkisiz erişimi önlemek ve düşme risklerini azaltmak için kule gövdesine monte edilen özel bir güvenlik bileşenidir. Yaygın tasarımlar şunları içerir:

• Tırmanma önleyici yakalar/etekler: Tırmanma girişimlerini el tutamakları veya ayak basamakları sağlamayarak engellemek için kulenin tabanına yakın (tipik olarak yerden 2-3m yukarıda) monte edilen dairesel veya konik çelik bariyerler.
• Dikenli veya tırtıklı caydırıcılar: Yetkisiz tırmanmayı caydırmak için alt kule bölümlerinde veya merdivenlerde bulunan ölümcül olmayan, sivri çelik eklentiler.
• Kilitli erişim: Kulede zemin seviyesinde bir erişim paneli veya merdiven girişi varsa, kilitli bir kapı erişimi yalnızca sertifikalı personele sınırlar.

Bu cihazlar, dış koşullara dayanacak şekilde korozyona dayanıklı malzemelerden (örneğin, kule gövdesiyle uyumlu galvanizli çelik) yapılmıştır. Birincil amaçları, eğitimsiz bireylerin kazara veya kasıtlı tırmanmasını önleyerek güvenliği artırmak, yerel bina güvenlik kodlarına ve kule operatörleri için sorumluluk azaltmaya uyum sağlamaktır.

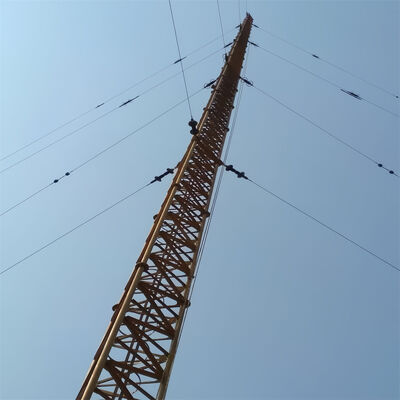

Destek teli ve destek telli kule nasıl bağlanır?

Destek tellerini destek telli bir kulenin gövdesine bağlamak, tellerin kulenin rüzgar ve sismik kuvvetlere karşı etkili bir şekilde stabilize edilmesini sağlamak için güvenli, yük taşıyan bir işlem içerir:

1. Hazırlık: Dayanıklılık için çinko veya polimer kaplamalı, yüksek mukavemetli çelik kablolardan (ASTM A475'e uygun) yapılmış destek telleri seçin. Kulenin tasarımında belirtildiği gibi, 20-30m aralıklarla önceden üretilmiş bağlantı noktalarına (örneğin, kulakçıklar, braketler veya traversler) sahip olduğundan emin olun.
2. Bağlantı Donanımı Kurulumu: Kulenin önceden belirlenmiş bağlantı noktalarına yüksek mukavemetli cıvatalar (kulenin galvanizli çelik yapısıyla uyumlu) kullanarak ağır hizmet tipi destek teli braketleri veya kancaları monte edin. Bu braketler, gerilimi kule gövdesi boyunca eşit olarak dağıtacak şekilde tasarlanmıştır.
3. Tel Sonlandırma: Her destek telinin ucunu sabitlemek için profesyonel sonlandırma bağlantı elemanları (örneğin, pres kovanlar, kablo kelepçeleri veya mapalar) kullanın. Pres kovanlar, kalıcı, yüksek mukavemetli bir bağlantı için tele preslenirken, kablo kelepçeleri ayarlanabilir gerginlik sağlar.
4. Bağlantı ve Gerdirme: Destek telinin sonlandırılmış ucunu bir mapa veya pim kullanarak kulenin braketine takın, gevşeklik olmadığından emin olun. Telin gerginliğini tasarım spesifikasyonuna ayarlamak için bir gerdirme aleti (örneğin, bir gerdirme vidası veya vinç) kullanın - bu, kulenin yanal kuvvetlerini dengelemek için kritiktir.
5. Doğrulama: Bağlantının kulenin konik yapısıyla hizalandığını ve telin eşit şekilde gerildiğini (kule gövdesini zorlayacak aşırı gerginlikten kaçının) kontrol edin. Donanım ve sonlandırma bağlantı elemanlarının korozyona dayanıklı olduğunu ve kulenin güvenlik standartlarına uyduğunu onaylayın.

Destek teli ve destekli çapa cıvatası nasıl bağlanır?

Destek tellerini destekli çapa cıvatalarına (yer çapa) bağlamak, kulenin stabilitesini sağlamak için telin gerilimini yere aktarmak için kritik bir adımdır:

1. Çapa Hazırlığı: Yer çapası (gerilim yükleri için tasarlanmış ağır hizmet tipi beton veya çelik çapa) 45-60° açıyla (destek teline göre) yere doğru şekilde monte edildiğinden emin olun. Çapa, çekme kuvvetlerine dayanacak şekilde tamamen kürlenmiş (beton için) ve güvenli bir şekilde gömülmüş olmalıdır.
2. Çapa Cıvatası Açığa Çıkarma: Çapanın üst cıvatasının (destekli çapa cıvatası) yerden dışarı doğru çıktığından ve bağlantı donanımını alacak şekilde vidalandığından emin olun. Cıvata, destek telinin gerilimine dayanacak şekilde yüksek mukavemetli çelikten yapılmış olmalıdır.
3. Tel Sonlandırma: Destek telinin serbest ucunu, kule bağlantısı için kullanılanlarla aynı yüksek mukavemetli bağlantı elemanları (pres kovanlar, kablo kelepçeleri veya mapalar) kullanarak sonlandırın, güvenli, yük taşıyan bir uç sağlayın.
4. Bağlantı Donanımı Montajı: Gerdirme vidasını (gerginlik ayarı için) ve bir mapayı sonlandırılmış destek teline takın. Gerdirme vidası, bir somun veya rondela aracılığıyla destekli çapa cıvatasına bağlanır, bu da telin gerginliğinin ince ayarını sağlar.
5. Gerdirme ve Sabitleme: Destek telini gerekli spesifikasyona göre gerdirmek için gerdirme vidasını kullanın, çapayı çekmeden yanal kuvvetlere direndiğinden emin olun. Gerdirildikten sonra, zamanla gevşemeyi önlemek için gerdirme vidasını pimler veya kilit somunları ile kilitleyin.
6. Son Kontrol: Bağlantının güvenli olduğunu, çapada herhangi bir hareket belirtisi olmadığını ve destek telinin doğru 45-60° açıyla hizalandığını doğrulayın. Cıvata, donanım ve tel sonlandırmasındaki korozyonu inceleyin, IEC 62305 ve yerel güvenlik kodlarına uyumluluğu sağlayın.
