1. Teknik Özellikler
| Tasarım |
| 1. Tasarım Kodu |
TIA/EIA-222-G/F |
| Yapısal Çelik |
| 2. Kalite |
Yumuşak Çelik |
Yüksek Mukavemetli Çelik |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Tasarım Rüzgar Hızı |
250 km/saate kadar |
| 4. İzin Verilen Sapma |
0.5 ~1.0 derece @ operasyonel hızda |
| 5. Çekme Dayanımı (Mpa) |
360~510 |
470~630 |
| 6. Akma Dayanımı (t≤16mm) (Mpa) |
355 |
235 |
| 7. Uzama (%) |
20 |
24 |
| 8. Darbe Dayanımı KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Cıvatalar ve Somunlar |
| 9. Kalite |
Kalite 4.8, 6.8, 8.8 |
| 10. Mekanik Özellikler Standartları |
| 10.1 Cıvatalar |
ISO 898-1 |
| 10.2 Somunlar |
ISO 898-2 |
| 10.3 Rondelalar |
ISO 6507-1 |
| 11. Boyut Standartları |
| 11.1 Cıvatalar |
DIN7990, DIN931, DIN933 |
| 11.2 Somunlar |
ISO4032, ISO4034 |
| 11.3 Rondelalar |
DIN7989, DIN127B, ISO7091 |
| Kaynak |
| 12. Yöntem |
CO2 Gazaltı Ark Kaynağı ve Tozaltı Kaynağı (SAW) |

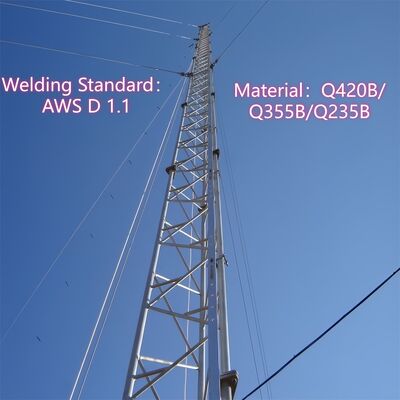

| 13. Standart |
AWS D1.1 |
| İşaretleme |
| 14. Elemanların işaretleme yöntemi |
Hidrolik Presle Damgalama |
| Galvanizleme |
| 15. Çelik profillerin galvanizleme standardı |
ISO 1461 veya ASTM A123 |
| 16. Cıvata ve somunların galvanizleme standardı |
ISO 1461 veya ASTM A153 |

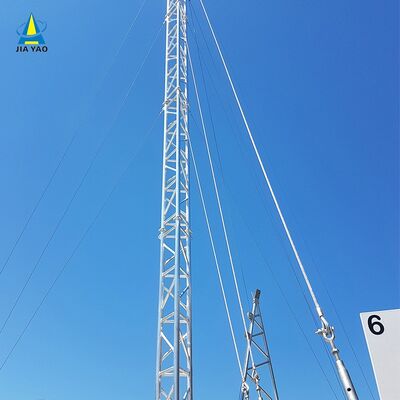

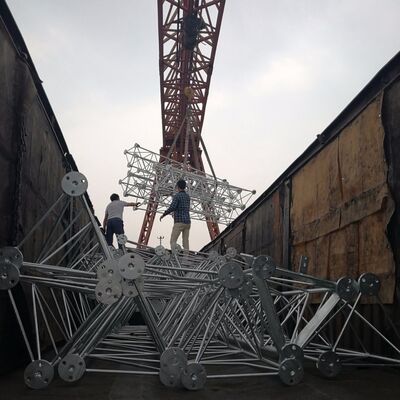

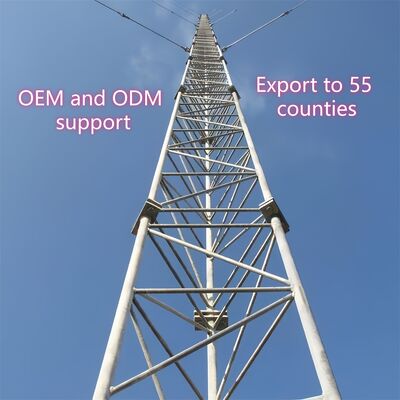

Destek telli kulede kule gövdesi nedir?

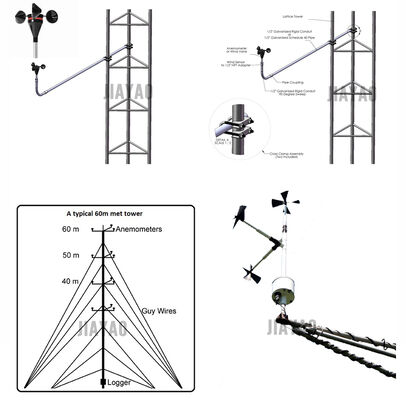

Destek telli bir kulenin (destekli direk kule) kule gövdesi, antenleri, sensörleri veya diğer ekipmanları destekleyen merkezi, ince yük taşıyan yapıdır ve yanal stabilite için harici destek tellerine dayanır (kendi kendine destekleyen rijitlik yerine). Tipik olarak bir boru veya kafes çelik çerçeveolarak inşa edilen bu yapı, kendi kendine destekleyen kulelerden daha dardır ve yük dağılımını ve rüzgar direncini optimize etmek için konik bir tasarıma (tabanda daha geniş, tepede daha dar) sahiptir. Kule gövdesi, korozyon direncini ve dış ortamlarda uzun süreli dayanıklılığı sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) imal edilmiştir. Tırmanma merdivenleri, anten montajları ve kablo tepsileri gibi önemli aksesuarlar için montaj tabanı olarak hizmet eder ve modüler tasarımı, yayın, telekom veya meteorolojik izleme gibi uygulamalara göre uyarlanmış 30m ila 200m'nin üzerindeki yüksekliklerin özelleştirilmesine olanak tanır.
Destek telli kuleye anten nasıl monte edilir?
Destek telli bir kuleye anten monte etmek, kulenin tasarımına ve endüstri standartlarına uygun, yapılandırılmış, güvenliğe uyumlu bir süreci izler:
- Kurulum Öncesi Hazırlık: Antenin ağırlığını (donanım ve ilgili kablolar dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Korozyon, yapısal hasar veya gevşek bağlantılar için kule gövdesini inceleyin ve yerel güvenlik kodlarına (örneğin, yıldırımdan korunma için IEC 62305) uyumluluğu onaylayın.
- Anten Montajı Kurulumu: Kule gövdesindeki önceden belirlenmiş noktalara özel anten montajlarını (kulenin entegre aksesuarları) takın. Bu montajlar, rüzgar kuvvetlerine ve titreşimlere dayanacak sağlam bir bağlantı sağlayarak kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalarla tipik olarak sabitlenir.
- Anten Kaldırma ve Konumlandırma: Anteni hedef yüksekliğe (optimal sinyal kapsama alanı için stratejik olarak seçilmiş) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer aletleri veya hizalama ölçerler kullanarak anteni amaçlanan iletim/alma yönüne hizalayın.
- Antenin Sabitlenmesi: Uygun donanım kullanarak anteni önceden monte edilmiş montajlara sabitleyin, hareketi önlemek için cıvataları belirtilen torka sıkın. Performansı veya yapısal bütünlüğü etkileyebilecek herhangi bir titreme olmadan antenin seviye ve stabil olduğundan emin olun.
- Kablo Yönlendirme ve Entegrasyon: Çevresel hasardan korunmak için sinyal kablolarını veya besleyicileri kulenin entegre kablo tepsilerinden geçirin. Kabloları antene bağlayın ve bağlantı noktalarında uygun yalıtım ve su geçirmezliği sağlayarak yer tabanlı ekipmana indirin.
- Son Kontrol: Anten, montajlar ve kabloların güvenli kurulumunu doğrulamak için görsel bir kontrol yapın. İşlevselliği doğrulamak için antenin sinyal iletimini/almasını test edin ve tüm süreç boyunca tüm güvenlik protokollerinin (örneğin, işçiler için düşme koruması) uygulandığından emin olun.

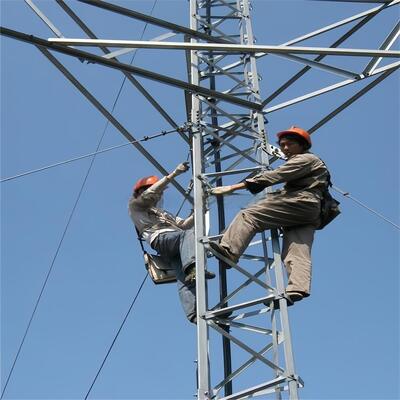

Destek telli kuleden tırmanmayı önleyici cihaz nedir?
Destek telli bir kule için tırmanmayı önleyici cihaz, yetkisiz erişimi önlemek ve düşme risklerini azaltmak için kule gövdesine monte edilen özel bir güvenlik bileşenidir. Yaygın tasarımlar şunları içerir:
- Tırmanmayı önleyici yakalar/etekler: Tırmanma girişimlerini el tutamakları veya ayak basamakları sağlamayarak engellemek için kulenin tabanına yakın (tipik olarak yerden 2-3m yukarıda) monte edilen dairesel veya konik çelik bariyerler.
- Dikenli veya tırtıklı caydırıcılar: Yetkisiz tırmanmayı caydırmak için alt kule bölümlerinde veya merdivenlerde bulunan ölümcül olmayan, sivri çelik eklentiler.
- Kilitli erişim: Kulede zemin seviyesinde bir erişim paneli veya merdiven girişi varsa, kilitli bir kapı erişimi yalnızca sertifikalı personele sınırlar.
Bu cihazlar, dış koşullara dayanacak şekilde korozyona dayanıklı malzemelerden (örneğin, kule gövdesiyle uyumlu galvanizli çelik) yapılmıştır. Birincil amaçları, eğitimsiz bireylerin kazara veya kasıtlı tırmanmasını önleyerek güvenliği artırmak, yerel bina güvenlik kodlarına ve kule operatörleri için sorumluluk azaltmaya uyum sağlamaktır.
Destek teli ve destek telli kule nasıl bağlanır?
Destek tellerini destek telli bir kuleye bağlamak, tellerin rüzgar ve sismik kuvvetlere karşı kuleyi etkili bir şekilde stabilize etmesini sağlamak için güvenli, yük taşıyan bir işlem içerir:
- Hazırlık: Dayanıklılık için çinko veya polimer kaplamalı, yüksek mukavemetli çelik kablolardan (ASTM A475'e uygun) yapılmış destek telleri seçin. Kulenin tasarımında belirtildiği gibi, 20-30m aralıklarla önceden üretilmiş bağlantı noktalarına (örneğin, kulakçıklar, braketler veya traversler) sahip olduğundan emin olun.
- Bağlantı Donanımı Kurulumu: Kulenin önceden belirlenmiş bağlantı noktalarına, kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanarak ağır hizmet tipi destek teli braketleri veya kancaları monte edin. Bu braketler, gerilimi kule gövdesi boyunca eşit olarak dağıtmak üzere tasarlanmıştır.
- Tel Sonlandırma: Her destek telinin ucunu sabitlemek için profesyonel sonlandırma bağlantı elemanları (örneğin, pres kovanlar, kablo kelepçeleri veya mapalar) kullanın. Pres kovanlar, kalıcı, yüksek mukavemetli bir bağlantı için tele preslenirken, kablo kelepçeleri ayarlanabilir gerginlik sağlar.
- Bağlantı ve Gerdirme: Sonlandırılmış destek telini bir mapa veya pim kullanarak kulenin braketine takın, gevşeklik olmadığından emin olarak güvenli bir uyum sağlayın. Telin gerginliğini tasarım spesifikasyonuna ayarlamak için bir gerdirme aleti (örneğin, bir gerdirme vidası veya vinç) kullanın - bu, kule üzerindeki yanal kuvvetleri dengelemek için kritiktir.
- Doğrulama: Bağlantının kulenin konik yapısıyla hizalandığını ve telin eşit şekilde gerildiğini (kule gövdesini zorlayabilecek aşırı gerginlikten kaçının) kontrol edin. Donanım ve sonlandırma bağlantı elemanlarının korozyona dayanıklı olduğunu ve kulenin güvenlik standartlarına uyduğunu onaylayın.
Destek teli ve destek teli ankraj cıvatası nasıl bağlanır?
Destek tellerini destek telli ankraj cıvatalarına (yer ankrajları) bağlamak, kulenin stabilitesini sağlamak için telin gerilimini yere aktarmak için kritik bir adımdır:
- Ankraj Hazırlığı: Yere 45-60° açıyla (destek teline göre) doğru şekilde monte edilmiş yer ankrajının (ağır hizmet tipi beton veya çelik ankraj, gerilim yükleri için tasarlanmış) olduğundan emin olun. Ankrajın tamamen sertleşmiş (beton için) ve çekme kuvvetlerine dayanacak şekilde güvenli bir şekilde gömülmüş olması gerekir.
- Ankraj Cıvatası Açığa Çıkarma: Ankrajın üst cıvatasının (destek telli ankraj cıvatası) yerden dışarı doğru çıktığından ve bağlantı donanımını alacak şekilde vidalandığından emin olun. Cıvata, destek telinin gerilimine dayanacak şekilde yüksek mukavemetli çelikten yapılmış olmalıdır.
- Tel Sonlandırma: Destek teli bağlantısı için kullanılan aynı yüksek mukavemetli bağlantı elemanlarını (pres kovanlar, kablo kelepçeleri veya mapalar) kullanarak destek telinin serbest ucunu sonlandırın, güvenli, yük taşıyan bir uç sağlayın.
- Bağlantı Donanımı Montajı: Bir gerdirme vidası (gerginlik ayarı için) ve bir mapayı sonlandırılmış destek teline takın. Gerdirme vidası, bir somun veya rondela aracılığıyla destek telli ankraj cıvatasına bağlanır ve telin gerginliğinin ince ayarını sağlar.
- Gerdirme ve Sabitleme: Destek telini gerekli spesifikasyona göre germek için gerdirme vidasını kullanın, ankrajı çekmeden yanal kuvvetlere direndiğinden emin olun. Gerdirildikten sonra, zamanla gevşemesini önlemek için gerdirme vidasını çatal pimler veya kilit somunları ile kilitleyin.
- Son Kontrol: Bağlantının güvenli olduğunu, ankrajda herhangi bir hareket belirtisi olmadığını ve destek telinin doğru 45-60° açıyla hizalandığını doğrulayın. Cıvata, donanım ve tel sonlandırmasındaki korozyonu inceleyin, IEC 62305 ve yerel güvenlik kodlarına uyumluluğu sağlayın.
Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!
3. İşbirliği Müşterileri
4. Sertifikalar
5. Hizmetlerimiz
JIAYAO CO., LTD., ISO9001 tarafından onaylanmış profesyonel bir telekom kulesi üreticisidir. Müşterilere en optimize edilmiş çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Açı çelik kule, boru çelik kule, tek direk kule, çam ağacı kule, destek telli kule ve güvenlik kulesi tasarlama ve üretme konusunda uzmanız. Departmanlarımız tasarım, Ar-Ge, muayene, laboratuvar, kalite kontrol, galvanizleme ve çelik kule departmanlarını içermektedir. Hammaddelerimiz Çin'deki ünlü çelik fabrikalarından gelmektedir: HBIS Group, Baowu Steel Group, Shougang Group.
