Guyed Tel Kulesi ANSI/TIA-222 EN/1991-1-4 dahil olmak üzere sıkı uluslararası standartlara bağlı üretilen

JIAYAO CO., LTD.

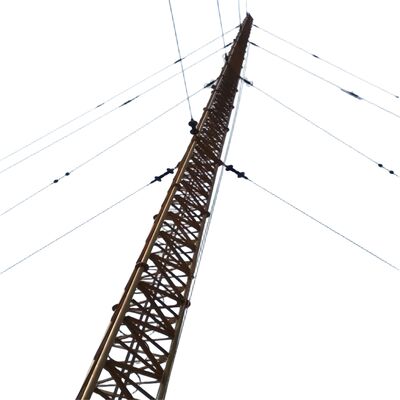

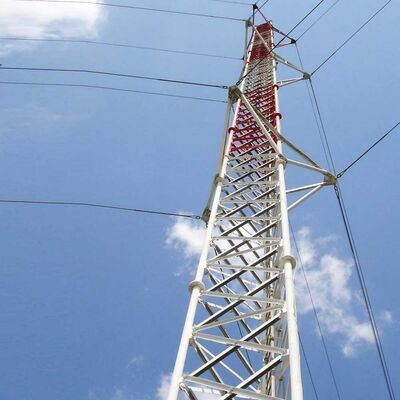

Adamlı bir tel kulesi(ayrıca tipli kule olarak da adlandırılır) bağımsız olarak duran kendi kendini destekleyen kulelerin aksine istikrar için dış tip tellerine (yüksek dayanıklılıklı çelik kablolar) dayanan uzun, ince bir yapıdır.Bu tasarım daha az yapı malzemesiyle daha yükseklere ulaşmasına izin verir, geniş kapsama veya yükseklik gerektiren uygulamalar için uygun maliyetli bir seçim haline getirir.

1.Specifications

Adamlı tel kulesi kulesi nedir?

Bir kazıklı tel kulesinin kule gövdesi (kazıklı direği kule) antenleri, sensörleri veya diğer ekipmanları destekleyen merkezi, ince yük taşıyan yapıdır.yan sabitlik için dış adam tellerine güvenmek (kendini destekleyen sertlik yerine)Tipik olarak birboru veya ızgara çelik çerçeve, yük dağılımını ve rüzgar direncini optimize etmek için kendi kendini destekleyen kulelerden daha dar ve konik bir tasarıma sahiptir.Kule gövdesi dış ortamlarda korozyon direnci ve uzun süreli dayanıklılığı sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) yapılmıştırÇıkış merdivenleri, anten montajları ve kablo tepsileri gibi önemli aksesuarların montaj tabanı olarak hizmet eder.ve modüler tasarımı, 30m'den 200m'den fazla olan yüksekliklerin özelleştirilmesine izin verir.Yayın, telekom veya meteorolojik izleme gibi uygulamalara uyarlanmıştır.

Adamlı kablo kulesine anten nasıl monte edilir?

Bir tel kuleye bir anten montajı, kule tasarımına ve endüstri standartlarına uygun yapılandırılmış, güvenlik uyumlu bir süreci takip eder:

1. Kurulum öncesi hazırlık: Kuledeki yük taşıma kapasitesinin, antenin ağırlığını (makinevi donanım ve bağlantılı kablolar dahil) taşıyabildiğinden emin olmak için doğrulanması.ya da gevşek bağlantılar, ve yerel güvenlik kodlarına (örneğin, IEC 62305 yıldırım koruması için) uygunluğunu onaylayın.
2. Anten montajı: Kuledeki önceden belirlenmiş noktalara özel anten montajları (kulenin entegre aksesuarları) takın.Bu montajlar tipik olarak kule'nin galvanizli çelik yapısıyla uyumlu yüksek dayanıklı vidalar kullanılarak sabitlenir., rüzgar kuvvetlerine ve titreşimlere dayanıklı sağlam bir bağlantı sağlar.
3. Anten kaldırma ve konumlandırma: Antenni hedef yüksekliğe yükseltmek için vinçler veya özel kaldırma ekipmanları kullanın (stratejik olarak en iyi sinyal kapsamı için seçilmiştir).Antenni, istenen iletim/karşılama yönüyle hizala, hassasiyet için lazer aletleri veya hizalanma ölçerleri kullanılır.
4. Antenin Güvenliği: Antenni önceden monte edilmiş montajlara uyumlu donanım kullanarak bağlayın, hareket etmesini önlemek için belirtilen tork'a kadar vidaları sıkın. Antenin düzeyde ve istikrarlı olduğundan emin olun,Performansı veya yapısal bütünlüğünü etkileyebilecek dalgalanma olmadan.
5. Kablo Yönlendirme ve Entegrasyon: Sinyal kablolarını veya besleyicileri çevresel hasarlardan korumak için kuleye entegre kablo tepsilerinden geçirin. Kabloları antene bağlayın ve yer tabanlı ekipmanlara doğru yönlendirin.Bağlantı noktalarında uygun yalıtım ve su yalıtımını sağlamak.
6. Son Denetim: Güvenli kurulumun doğrulanması için antenin, montajların ve kabloların görsel kontrolünü gerçekleştirin.ve tüm güvenlik protokollerini (eÖrneğin, işçiler için düşme koruması) tüm süreç boyunca takip edilir.

Çatlaklı tel kulesi üzerindeki tırmanma engelli cihaz nedir?

Bir kafesli tel kulesi için tırmanma karşıtı cihaz, yetkisiz erişimi önlemek ve düşme riskini azaltmak için kule gövdesine monte edilen özel bir güvenlik bileşenidir.

• Yükseliş karşıtı tasma/kıyafetler: Kulenin tabanına yakın yerleştirilen dairesel veya koni şeklindeki çelik bariyerler (genellikle yerden 2 ′′ 3 m) tırmanma girişimlerini el tutmalarını veya ayak tutmalarını reddederek engellemek için.
• Çizgili veya çizikli caydırıcılar: Yetkisiz tırmanmayı engellemek için aşağı kule bölümlerinde veya merdivenlerde ölümcül olmayan, sivri çelik bağlamalar.
• Kilitli erişim: Kule zemin düzeyinde bir erişim paneli veya merdiven giriş noktası ile donatılmışsa, kilitli bir kapı erişimi yalnızca sertifikalı personele kısıtlar.

Bu cihazlar dış mekan koşullarına dayanabilmek için korozyona dayanıklı malzemelerden (örneğin, kule gövdesine uyan galvanizli çelik) yapılmıştır.Onların temel amacı, eğitimsiz bireylerin kazara veya kasıtlı olarak tırmanmasını önleyerek güvenliği artırmaktır, yerel bina güvenlik kodlarına ve kule operatörleri için sorumluluk azaltmalarına uyum sağlıyor.

Kafesli tel ile kafesli tel kulesini nasıl bağlarsınız?

Kafesli tellerin kafesli bir tel kuleye bağlanması, tellerin rüzgar ve sismik kuvvetlere karşı kuleyi etkili bir şekilde dengelemesini sağlamak için güvenli, yük taşıyan bir süreç içerir:

1. Hazırlık: Dayanıklılık için çinko veya polimer kaplamaları olan yüksek gerimlilik çelik kablolardan (ASTM A475'e uygun) yapılan adam tellerini seçin.Parantezler, veya çapraz silahlar) kule tasarımında belirtildiği gibi 20-30m aralıklarla.
2. Bağlantı donanımının kurulumu: Yüksek dayanıklılıklı çubuklar kullanarak kuleye önceden belirlenmiş takma noktalarına (kuleyin galvanizli çelik yapısıyla uyumlu) ağır görevli adam tel destekleri veya yarıkları monte edin.Bu kollar, kule gövdesinde gerilimi eşit şekilde dağıtmak için tasarlanmıştır..
3. Kablo Sonlandırması: Profesyonel bitiş armatürleri kullanın (örneğin, swage kolları, kablo klemleri veya parmaklıkları) her adam telinin sonunu sabitlemek için.Yüksek dayanıklılık bağlantısı, kablo klemleri ayarlanabilir germe sağlarken.
4. Bağlantı ve Gerginlik: Kapatılmış telin ucunu, gevşeklik olmadan güvenli bir şekilde yerleştirmek için bir kelepçe veya iğne kullanarak kule koltuğuna bağlayın.bir turnbuckle veya gel-along) telin gerilmesini tasarım özelliklerine ayarlamak için.
5. Doğrulama: Bağlantının kule'nin konik yapısıyla hizalandığını ve telin eşit derecede gerildiğini kontrol edin (kule gövdesini gerginleştirebilecek aşırı gerilmekten kaçının).Donanım ve bitiş armatürlerinin korozyona dayanıklı olduğunu ve kule güvenlik standartlarına uygun olduğunu doğrulayın.

Kafesli kablo ve kafesli çapa bultunu nasıl bağlarsın?

Kafe tellerini kafile demir bultlarına (yer demirleri) bağlamak, tellerin gerilmesini yere aktarmak ve kule istikrarını sağlamak için kritik bir adımdır:

1. Çapa Hazırlanması: Yer demirinin (sıkı yüklü beton veya çelik demir, gerilim yükleri için tasarlanmış) kazık teline göre 45°60° açıyla zemine uygun şekilde monte edilmesini sağlayın.Çekiş kuvvetlerine direnmek için demir tamamen sertleştirilmeli (beton için) ve sağlam bir şekilde yerleştirilmelidir.
2. Anker Bolt maruziyeti: Ankarın en üst boğazının (guided anchor bolt) yerden dışarı çıkmış ve bağlantı donanımını yerleştirmek için ipliklenmiş olduğundan emin olun.Çiviler yüksek dayanıklılıklı çelikten yapılmış olmalı..
3. Kablo Sonlandırması: Kafes telinin serbest ucunu kule bağlantısı için kullanılan aynı yüksek dayanıklı armatürleri (swage kolları, kablo klemleri veya parmaklıkları) kullanarak sonlandırın, güvenli, yük taşıyan bir ucun olmasını sağlayın.
4. Bağlantı donanımı montajı: Sonlandırılmış adam teline bir turnbuckle (gürültü ayarlama için) ve bir kelepçe bağlayın.Kablo gerilmesinin ince ayarlanmasına izin verir.
5. Geritme ve EmniyetDönüştürme kemerini kullanın ve telin gereksinim duyduğunuz özelliklere dayanmasını sağlayın, demir çekmeden yan kuvvetlere direnmesini sağlayın.zamanla gevşemesinin önlenmesi için döner kılıfı çorap çubukları veya kilitli fındıklarla kilitleyin.
6. Son Kontrol: Bağlantının güvenli olduğunu, demir hareket belirtileri göstermediğini ve kazık telinin doğru 4560° açıda hizalandığını kontrol edin.ve tel sonlandırma, IEC 62305 ve yerel güvenlik kodlarına uygunluğu sağlamak.

Daha fazla bilgi için lütfen buraya tıklayın!!!!!!

3İşbirliği Müşteriler

4Sertifikalar

5Hizmetlerimiz

JIAYAO CO., LTD. profesyonel bir telekom kule üreticisi ve ISO9001 tarafından onaylanmıştır.Birçok ürün ABD'ye ihraç edildi., Avrupa ve diğer 55 farklı ülkede.
Biz tasarım ve açı çelik kule, boru çelik kule, monopol kule, çam ağacı kule, adamlı kule ve koruma kule üreticisi uzmanlaşmış.laboratuvarÇiftliğimizdeki hammadde Çin'deki ünlü çelik fabrikalarından geliyor: HBIS Group, Baowu Steel Group, Shougang Group.

İhtiyacınız olursa, sizi 24 saat bekliyoruz!
