Kasırga Dirençli Kablo 5G İletişim Yüksek ince yapılara destek sağlayan ANSI TIA 222 G H F ve EN 1991 1 4 standartlarına uygun çelik kule

JIAYAO CO., LTD.

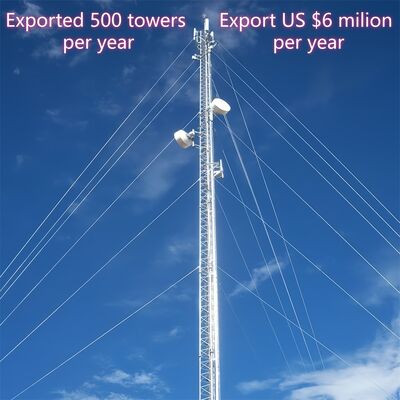

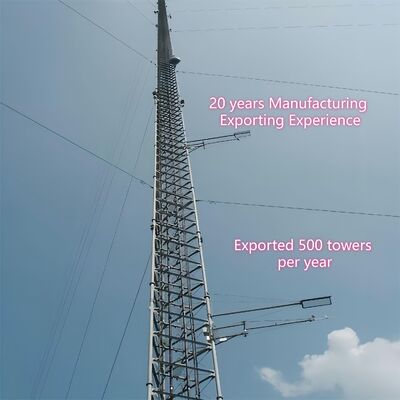

Gergi telli kule (gergi kule olarak da adlandırılır) yüksek, ince bir yapıdır ve kendi kendine destekli kulelerin aksine stabilite için harici gergi tellere (yüksek mukavemetli çelik kablolar) dayanır. Bu tasarım, daha az yapısal malzeme ile daha yüksek irtifalara ulaşmasını sağlar, bu da onu geniş kapsama veya yükseklik gerektiren uygulamalar için uygun maliyetli bir seçenek haline getirir.

1. Teknik Özellikler

Gergi telli kulenin gövdesi nedir?

Gergi telli kulenin (gergi direği kulesi) kulesi, harici gergi tellere dayanarak antenleri, sensörleri veya diğer ekipmanları destekleyen merkezi, ince yük taşıyan yapıdır (kendi kendine destekli rijitlik yerine). Tipik olarak bir boru veya kafes çelik çerçeveolarak inşa edilen bu yapı, kendi kendine destekli kulelerden daha dardır ve yük dağılımını ve rüzgar direncini optimize etmek için konik bir tasarıma (tabanda daha geniş, tepede daha dar) sahiptir. Kule gövdesi, korozyon direncini ve dış ortamlarda uzun süreli dayanıklılığı sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) imal edilmiştir. Tırmanma merdivenleri, anten montajları ve kablo tepsileri gibi temel aksesuarlar için montaj tabanı olarak hizmet eder ve modüler tasarımı, yayın, telekom veya meteorolojik izleme gibi uygulamalara göre uyarlanmış 30m ila 200m'nin üzerinde yüksekliklerin özelleştirilmesine olanak tanır.

Gergi telli kuleye anten nasıl monte edilir?

Gergi telli bir kuleye anten monte etmek, kulenin tasarımına ve endüstri standartlarına uygun, yapılandırılmış, güvenliğe uyumlu bir süreci takip eder:

1. Kurulum Öncesi Hazırlık: Antenin ağırlığını (donanım ve ilgili kablolar dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Korozyon, yapısal hasar veya gevşek bağlantılar için kule gövdesini inceleyin ve yerel güvenlik kodlarına (örneğin, yıldırımdan korunma için IEC 62305) uyumluluğu onaylayın.
2. Anten Montajı Kurulumu: Kule gövdesindeki önceden belirlenmiş noktalara özel anten montajlarını (kulenin entegre aksesuarları) takın. Bu montajlar, genellikle kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanılarak sabitlenir, bu da rüzgar kuvvetlerine ve titreşimlere dayanacak sağlam bir bağlantı sağlar.
3. Anten Kaldırma ve Konumlandırma: Anteni hedef yüksekliğe (optimal sinyal kapsama alanı için stratejik olarak seçilmiş) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer aletleri veya hizalama ölçerler kullanarak anteni amaçlanan iletim/alma yönüyle hizalayın.
4. Antenin Sabitlenmesi: Uygun donanım kullanarak anteni önceden monte edilmiş montajlara sabitleyin, hareketi önlemek için cıvataları belirtilen torka sıkın. Antenin seviye ve stabil olduğundan, performansı veya yapısal bütünlüğü etkileyebilecek bir sallantı olmadığından emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Çevresel hasardan korunmak için sinyal kablolarını veya besleyicileri kulenin entegre kablo tepsilerinden geçirin. Kabloları antene bağlayın ve bağlantı noktalarında uygun yalıtım ve su geçirmezlik sağlayarak yer tabanlı ekipmana indirin.
6. Son Kontrol: Antenin, montajların ve kabloların güvenli bir şekilde monte edildiğini doğrulamak için görsel bir kontrol yapın. İşlevselliği doğrulamak için antenin sinyal iletimini/almasını test edin ve tüm süreç boyunca tüm güvenlik protokollerinin (örneğin, işçiler için düşme koruması) uygulandığından emin olun.

Gergi telli kuledaki Tırmanma Önleyici Cihaz nedir?

Gergi telli kule için tırmanma önleyici cihaz, yetkisiz erişimi önlemek ve düşme risklerini azaltmak için kule gövdesine monte edilen özel bir güvenlik bileşenidir. Yaygın tasarımlar şunları içerir:

• Tırmanma önleyici yakalar/etekler: El tutuşlarını veya ayak basamaklarını reddederek tırmanma girişimlerini engellemek için kulenin tabanına yakın (tipik olarak yerden 2-3m yukarıda) monte edilen dairesel veya konik çelik bariyerler.
• Dikenli veya tırtıklı caydırıcılar: Yetkisiz tırmanmayı caydırmak için alt kule bölümlerinde veya merdivenlerde bulunan ölümcül olmayan, sivri çelik eklentiler.
• Kilitli erişim: Kulede zemin seviyesinde bir erişim paneli veya merdiven girişi varsa, kilitli bir kapı erişimi yalnızca sertifikalı personele sınırlar.

Bu cihazlar, dış koşullara dayanacak şekilde korozyona dayanıklı malzemelerden (örneğin, kule gövdesiyle uyumlu galvanizli çelik) yapılmıştır. Birincil amaçları, eğitimsiz kişilerin kazara veya kasıtlı tırmanmasını önleyerek güvenliği artırmak, yerel bina güvenlik kodlarına ve kule operatörleri için sorumluluk azaltmaya uyum sağlamaktır.

Gergi teli ve gergi telli kule nasıl bağlanır?

Gergi tellerin gergi telli bir kuleye bağlanması, tellerin rüzgar ve sismik kuvvetlere karşı kuleyi etkili bir şekilde stabilize edebilmesini sağlamak için güvenli, yük taşıyan bir işlem içerir:

1. Hazırlık: Dayanıklılık için çinko veya polimer kaplamalı, yüksek mukavemetli çelik kablolardan (ASTM A475'e uygun) yapılmış gergi telleri seçin. Kule gövdesinde, kulenin tasarımında belirtildiği gibi, 20-30m aralıklarla önceden üretilmiş bağlantı noktalarının (örneğin, kulakçıklar, braketler veya traversler) olduğundan emin olun.
2. Bağlantı Donanımı Kurulumu: Ağır hizmet tipi gergi teli braketlerini veya kancalarını, kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanarak kulenin önceden belirlenmiş bağlantı noktalarına monte edin. Bu braketler, gerilimi kule gövdesi boyunca eşit olarak dağıtmak üzere tasarlanmıştır.
3. Tel Sonlandırma: Her gergi telinin ucunu sabitlemek için profesyonel sonlandırma bağlantı elemanları (örneğin, pres kovanlar, kablo kelepçeleri veya mapa) kullanın. Pres kovanlar, kalıcı, yüksek mukavemetli bir bağlantı için tele preslenirken, kablo kelepçeleri ayarlanabilir gerginlik sağlar.
4. Bağlantı ve Gerdirme: Gergi telinin sonlandırılmış ucunu bir mapa veya pim kullanarak kulenin braketine takın, gevşeklik olmadığından emin olarak güvenli bir uyum sağlayın. Telin gerginliğini tasarım spesifikasyonuna ayarlamak için bir gerdirme aleti (örneğin, bir gerdirme vidası veya vinç) kullanın - bu, kulenin yanal kuvvetlerini dengelemek için kritiktir.
5. Doğrulama: Bağlantının kulenin konik yapısıyla hizalandığını ve telin düzgün bir şekilde gerildiğini (kule gövdesini zorlayabilecek aşırı gerginlikten kaçınarak) kontrol edin. Donanımın ve sonlandırma bağlantı elemanlarının korozyona dayanıklı olduğunu ve kulenin güvenlik standartlarına uyduğunu onaylayın.

Gergi teli ve gergi ankraj cıvatası nasıl bağlanır?

Gergi tellerin gergi ankraj cıvatalarına (yer ankrajları) bağlanması, telin gerginliğini yere aktararak kulenin stabilitesini sağlamak için kritik bir adımdır:

1. Ankraj Hazırlığı: Yer ankrajının (gerilim yükleri için tasarlanmış ağır hizmet tipi beton veya çelik ankraj) gergi teline göre 45-60° açıyla yere doğru şekilde monte edildiğinden emin olun. Ankrajın tamamen sertleşmiş (beton için) ve çekme kuvvetlerine dayanacak şekilde güvenli bir şekilde gömülmüş olması gerekir.
2. Ankraj Cıvatası Açığa Çıkarma: Ankrajın üst cıvatasının (gergi ankraj cıvatası) yerden dışarı doğru çıktığından ve bağlantı donanımını alacak şekilde vidalandığından emin olun. Cıvata, gergi telinin gerginliğine dayanacak şekilde yüksek mukavemetli çelikten yapılmış olmalıdır.
3. Tel Sonlandırma: Gergi telinin serbest ucunu, kule bağlantısı için kullanılanlarla aynı yüksek mukavemetli bağlantı elemanlarını (pres kovanlar, kablo kelepçeleri veya mapa) kullanarak sonlandırın, güvenli, yük taşıyan bir uç sağlayın.
4. Bağlantı Donanımı Montajı: Bir gerdirme vidası (gerginlik ayarı için) ve bir mapayı sonlandırılmış gergi teline takın. Gerdirme vidası, bir somun veya rondela aracılığıyla gergi ankraj cıvatasına bağlanır, bu da telin gerginliğinin ince ayarını sağlar.
5. Gerdirme ve Sabitleme: Gergi vidasını kullanarak gergi telini gerekli spesifikasyona göre gerdirin, ankrajı çekmeden yanal kuvvetlere direndiğinden emin olun. Gerdirme yapıldıktan sonra, zamanla gevşemesini önlemek için gerdirme vidasını çatal pimler veya kilit somunları ile kilitleyin.
6. Son Kontrol: Bağlantının güvenli olduğunu, ankrajda herhangi bir hareket belirtisi olmadığını ve gergi telinin doğru 45-60° açıyla hizalandığını doğrulayın. Cıvata, donanım ve tel sonlandırmasındaki korozyonu inceleyin, IEC 62305 ve yerel güvenlik kodlarına uyumluluğu sağlayın.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

3.İşbirliği Müşterileri

4.Sertifikalar

5.Hizmetlerimiz

JIAYAO CO., LTD., ISO9001 tarafından onaylanmış profesyonel bir telekom kulesi üreticisidir. Müşterilere en optimize edilmiş çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Açı çelik kule, boru çelik kule, monopod kule, çam ağacı kulesi, gergi kule ve güvenlik kulesi tasarlama ve üretme konusunda uzmanız. Departmanlarımız tasarım, Ar-Ge, denetim, laboratuvar, kalite kontrol, galvanizleme ve çelik kule departmanlarını içermektedir. Hammaddelerimiz Çin'deki ünlü çelik fabrikalarından gelmektedir: HBIS Group, Baowu Steel Group, Shougang Group.

İhtiyacınız olursa, sizi günde 24 saat bekliyoruz!
