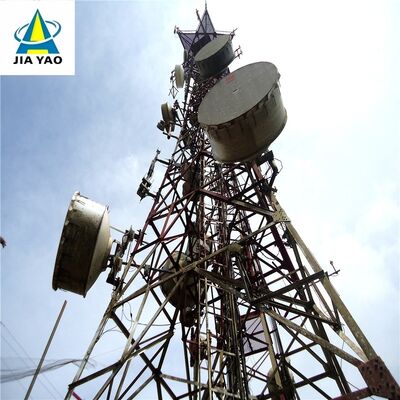

4 Bacaklı Açısal Çelik Kule, telekomünikasyon ve enerji altyapı projeleri için destek sunan ANSI TIA ve EN standartlarını karşılamak üzere tasarlanmıştır.

JIAYAO CO.,LID

Ürün Açıklaması

Paketleme Detayları:Telekomünikasyon kulesi, müşterinin gereksinimlerine göre Galvanizli şeritlerle paketlenecektir.

Teslimat:Ödemeden sonra 20 gün içinde Tianjin limanından sevk edilir

Kule elemanları:Bir çelik kule birkaç demete ayrılır.

Cıvatalar:Pacrum.lon torbası veya çelik

Telekomünikasyon, izleme, gözlem ve güvenlik uygulamaları için özelleştirilmiş çelik kuleler tasarlama ve üretme konusunda uzmanız.Aşağıda ayrıntılı ürün bilgileri bulunmaktadır:

4 ayaklı köşebent çelik kulenin kafes yapısı nedir?

4 ayaklı bir köşebent çelik kulenin kafes yapısı, kulenin dört dikey köşebent çelik ayağını birbirine bağlayan, çapraz, kafes benzeri bir çerçevedir. Birbirine bağlı çelik elemanlardan (tipik olarak köşebent çelik veya kafes çubukları) oluşur ve kulenin kendi ağırlığı, ekipman ağırlığı, rüzgar, sismik kuvvetler ve buz yükleri dahil olmak üzere yükleri dört ayağa eşit olarak dağıtan bir ağ benzeri desen oluşturur. Bu yapı, yapısal bütünlüğü ve kararlılığı artırmak için kulenin konik tasarımı (tabanda daha geniş, üstte daha dar) ile tamamlanarak kulenin yüksekliği boyunca entegre edilmiştir. Kafes konfigürasyonu, yüksek mukavemeti hafif performansla dengeler, malzeme kullanımını en aza indirirken yük taşıma kapasitesini ve aşırı çevresel koşullara karşı direnci en üst düzeye çıkarır. Ayrıca hava akışını kolaylaştırır, rüzgar direncini azaltır ve kulenin genel stabilitesini daha da iyileştirir.

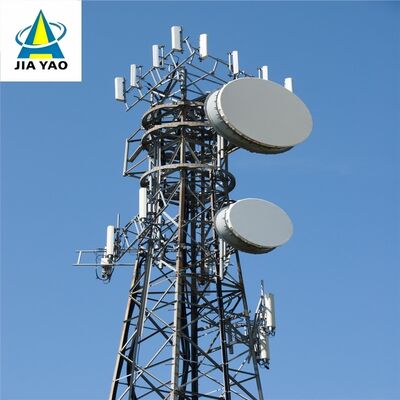

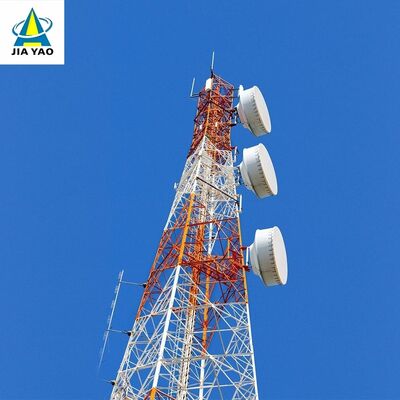

MW çanağı 4 ayaklı köşebent çelik kuleye nasıl monte edilir?​

Mikrodalga (MW) çanağının 4 ayaklı bir köşebent çelik kuleye montajı, sistematik, güvenlik uyumlu bir süreci izler:

1. Ön kurulum hazırlığı: MW çanağının ağırlığını (çanak, montaj braketi ve ilgili donanım dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Kulenin tasarımının, ekipman montajı için ilgili standartlara (örneğin, TIA/EIA-222-G/F) uygun olduğunu kontrol edin.
2. Braket Montajı: Özel anten/mikrodalga braketlerini (kule ile birlikte verilir veya özel olarak üretilir) kulenin gövdesindeki veya ekipman platformundaki önceden belirlenmiş montaj noktalarına takın. Bu braketler, kafes yapısına veya kule ayaklarına sağlam bir bağlantı sağlamak için yüksek mukavemetli cıvatalar (ISO 898 sınıf 6.8/8.8'e uygun) kullanılarak sabitlenir.
3. Çanak Kaldırma ve Konumlandırma: MW çanağını hedef yüksekliğe (tipik olarak kulenin üst bölümlerinde veya özel bir ekipman platformunda) kaldırmak için vinç veya özel kaldırma ekipmanı kullanın. Çanağın, amaçlanan noktadan noktaya iletişim yoluyla hizalandığından emin olun (gerektiği gibi azimut ve yükseltiyi ayarlayın).
4. Çanağı Sabitleme: MW çanağını, uyumlu donanım kullanarak önceden monte edilmiş braketlere sabitleyin, cıvataları kalibre edilmiş aletlerle belirtilen torka sıkın. Çanağın düz ve dengeli olduğundan, sallanma veya hareket olmadığından emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Çanağın sinyal kablolarını, çevresel hasarlardan korumak için kulenin entegre kablo kanallarından geçirin. Kabloları, uygun yalıtım ve su geçirmezlik sağlayarak, kule tabanındaki veya ara platformdaki uygun ekipmana (örneğin, vericiler/alıcılar) bağlayın.
6. Son Kontrol: Çanağın güvenli bir şekilde monte edildiğini, braketlerin sağlam olduğunu ve kabloların düzgün bir şekilde düzenlendiğini doğrulamak için görsel bir kontrol yapın. Hizalama ve işlevselliği doğrulamak için çanağın sinyal iletimini test edin, süreç boyunca güvenlik protokollerine uyun.

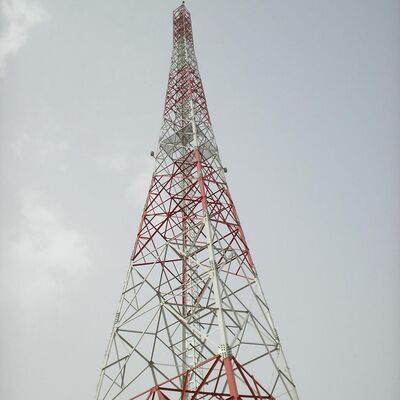

4 ayaklı köşebent çelik kulenin ana yapısı nedir?

4 ayaklı bir köşebent çelik kulenin ana yapısı, stabilite ve yük taşıma için tasarlanmış, üç temel bileşenden oluşan kendi kendini destekleyen bir çerçevedir:

• Dört Dikey Köşebent Çelik Ayak: Yüksek kaliteli yapısal çelikten (örneğin, Q235B, Q345B, Q420; ASTM A36/A572'ye uygun) yapılmış ve kare bir taban konfigürasyonunda düzenlenmiş birincil yük taşıma elemanları. Bu ayaklar, kulenin toplam ağırlığını (ekipman ve çevresel yükler dahil) temele aktarır.
• Kafes Makas Bağlantıları: Dört ayağı yatay ve çapraz olarak birbirine bağlayan çapraz çelik elemanlar (köşebent çelik veya kafes çubukları). Bu makas sistemi, yükleri yapıya eşit olarak dağıtır, sertliği artırır ve yanal kuvvetlere (rüzgar, sismik aktivite) direnir ve kulenin karakteristik kafes desenini oluşturur.
• Konik Çerçeve Tasarımı: Kule, tabandan tepeye doğru kademeli olarak daralır (altta daha geniş, üstte daha dar), yüklerin en ağır olduğu yerde (tabanda) malzeme yoğunlaştırarak ve daha yüksek irtifalarda rüzgar direncini azaltarak yapısal bütünlüğü optimize eder.

Ek yapısal elemanlar (örneğin, ekipman platformları, tırmanma merdivenleri ve kablo kanalları), pratik işlevselliği desteklemek için ana çerçeveye entegre edilmiştir, ancak dört dikey ayak ve kafes makas bağlantıları kulenin yapısal omurgasını oluşturur.

Platform, 4 ayaklı köşebent çelik kulenin merdiveni

A. Platform

• Amaç: Ekipman (örneğin, MW çanakları, 5G antenleri, gözetim cihazları) ve kule bileşenlerini kurmak, bakımını yapmak veya incelemek için yükseltilmiş, dengeli bir çalışma alanı olarak hizmet eder. Ayrıca, tırmanma sırasında çalışanlar için güvenli bir dinlenme noktası sağlar.
• Tasarım Özellikleri: Genellikle galvanizli çelikten yapılmıştır (korozyon direnci için ASTM A123/ISO 1461'e uygun) ve kulenin kafes yapısına belirtilen yüksekliklerde entegre edilmiştir. Platformlar, işçi güvenliğini sağlamak için güvenlik korkulukları, kaymaz yüzeyler ve erişim kapakları içerebilir. İşçilerin, aletlerin ve ekipmanların ağırlığını desteklemek için tasarlanmıştır ve kulenin genel yük taşıma kapasitesiyle uyumludur.
• Özelleştirme: Proje ihtiyaçlarına göre birden fazla yükseklikte eklenebilir (örneğin, anten montaj noktalarına yakın veya bakım için kule ortası).

B. Merdiven

• Amaç: İşçilerin kurulum, inceleme veya onarım için platformlara, ekipmanlara veya üst bölümlere tırmanmasını sağlayan özel bir güvenlik erişim sistemidir.
• Tasarım Özellikleri: Dayanıklılık ve korozyon direnci için galvanizli çelikten yapılmıştır, rahat tırmanma için eşit aralıklı basamaklarla (endüstri güvenlik standartlarına göre). Temel güvenlik özellikleri arasında korkuluklar, düşme önleme sistemleri (örneğin, emniyet kemerleri için kablo kılavuzları) ve bazen düşmeleri önlemek için kafes muhafazaları bulunur. Merdiven, güvenli, dengeli bir yol sağlayarak kulenin ayaklarına veya kafes makasına dikey olarak takılır.
• Uygunluk: Dikey erişim sırasında işçi korumasını önceliklendirerek, güvenlik yönetmeliklerine ve endüstri standartlarına (örneğin, TIA/EIA-222-G/F) uygun olarak tasarlanmıştır.

Birlikte, platform ve merdiven, yüksek irtifa ekipmanlarına ve bileşenlerine güvenli ve verimli erişim sağlayarak, devam eden operasyonu ve bakımı destekleyerek kulenin kullanılabilirliğini artırır.

​

Galvanizli köşebent çelik kule testi

Galvanizleme, sert dış mekan koşullarına dayanmak ve kulenin hizmet ömrünü 20 yıldan fazla uzatmak için uzun süreli korozyon direnci sağlayan 4 ayaklı köşebent çelik kafes kuleler için hayati bir yüzey işlemidir. Aşağıda galvanizleme testinin basitleştirilmiş bir özeti bulunmaktadır:

1. Temel Test Amaçları

• Dayanıklı korozyon koruması için yeterli kaplama kalınlığı sağlayın.
• Çinko kaplamanın tekdüzeliğini ve güçlü yapışmasını doğrulayın (soyulmayı/pul pul dökülmeyi önleyin).
• Kritik kusurların olmamasını kontrol edin (örneğin, çıplak çelik, çatlaklar, çukurlar).
• Uluslararası standartlara uyun (ASTM A123, ISO 1461).

2. Temel Test Yöntemleri (Fabrika sonrası ve kurulum sonrası gerçekleştirilir)

• Kaplama Kalınlığı: Manyetik kalınlık ölçerler (tahribatsız) veya mikrometreler (sadece numune tahribatlı) kullanın; minimum 85–120 μm (zorlu ortamlar için daha kalın).
• Yapışma: Bükme testi (180°), çekiç testi veya bıçak çapraz tarama testi—kaplama ayrılmasına izin verilmez.
• Görsel İnceleme: Çıplak çelik, çatlaklar, düzensiz çinko birikimi veya kontaminasyon kontrol edin; önemsiz düzensizlikler, etkilemiyorsa kabul edilebilir.
• Korozyon Direnci: Tuz püskürtme testi (ASTM B117/ISO 9227) 100–500 saat (kırmızı pas direnci); isteğe bağlı uzun süreli saha maruziyeti.
• İsteğe Bağlı Kimyasal Analiz: ≥%98 çinko saflığını doğrulamak ve safsızlıkları tespit etmek için AAS/XRF.

3. Uygunluk Standartları

ASTM (A123, B117, A572), ISO (1461, 9227, 898), kule tasarım kodlarına (TIA/EIA-222-G/F) ve yerel düzenlemelere uyun.

4. Kurulum Sonrası Kontroller

• Kritik bağlantılarda kalınlığı yeniden ölçün.
• Hasar (çizikler, ezikler) inceleyin ve gerekirse çinko açısından zengin boya ile rötuş yapın.
• Cıvata deliklerinde ve yüksek aşınma alanlarında kaplama bütünlüğünü doğrulayın.

Bu test, galvanizli kaplamanın güvenilirliğini sağlar ve altyapı uygulamalarında kulenin performansını destekler.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Paketleme ve Nakliye

Sertifikalar

​Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Özelleştirilmiş ürün türleri ve avantajı

Kendi Kendini Destekleyen Kule 
Kendi kendini destekleyen kule genellikle 3 ayaklı veya 4 ayaklı bir kuledir ve malzemesi çelik boru veya köşebent çeliktir. Bağlantı için, boru şeklindeki kule flanş ile ve köşebent çelik kule somun ve cıvatalarla bağlanır. 
Özellikler: 
1. Düşük rüzgar yükü katsayısı, güçlü rüzgar direnci. 
2. Arazi kaynağını koruyun, uygun konum. 
Uygun taşıma ve montaj. 

Boru Çelik Kule
Boru kulesi, çelik borulardan yapılmış bir kule sütununa ve üçgen şeklinde bir kule gövdesi bölümüne sahip, kendi kendini destekleyen yüksek katlı bir çelik yapıyı ifade eder. Ana özellikleri, üç boru kulesi sütununun çelik borulardan yapılması ve kule gövdesi bölümünün üçgen şeklinde olmasıdır, bu da köşebent çelikten farklı bir yüksek katlı çelik yapıdır.

Monopol Kule

Monopol kule, yaygın olarak kullanılan bir türdür, güzel görünümlü, 9 ila 18 metrekarelik küçük bir alanı kaplar, uygun maliyetlidir ve inşaatın çoğunluğu tarafından benimsenir. Kule gövdesi, yüksek mukavemetli cıvata veya bindirme (kayma bağlantısı) ile bağlanan daha makul bir bölüm benimser. Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha alanlarına uyum sağlayabilir.

Halatlı Kule 
Halatlı kule yeni bir görünüme sahiptir ve en büyük özelliği çelik halat kullanılarak güçlendirilmesidir. Halatlı kule, ekonomik ve pratik olan yaygın bir iletişim kulesi türüdür. Diğerlerinden daha hafif ve daha ucuzdur. Coğrafi olarak geniş alanlar için çok uygundur. 

Gözetleme Kulesi
Gözetleme kulesi, esas olarak çevreyi gözlemlemek için kullanılan ve birden fazla alanda önemli bir rol oynayan çok işlevli bir binadır. Tasarımı, doğal çevre ile uyum ve bütünlüğü vurgular ve mimari tarz genellikle çevredeki çevre ile koordine edilir. Gözlem kuleleri genellikle kule gövdelerinden, platformlardan, kulelerden ve merdivenlerden oluşur ve kompakt ve dayanıklı yapılara sahiptir.

Kamuflaj Ağaç Kulesi
Kamuflaj Ağaç Kulesi de Biyonik ağaç kulesinin bir tür yapay ağacıdır, gerçek bir ağaç gibi bir tabanda, artı titiz tasarım, gezi alanı, park ve meydandaki gerçek ağaçların arasına yerleştirildiğinde, doğanın bir parçası olacaktır. 
Özellikler: 
1. Zarif yapı ve muhteşem görünüm. 
2. Güçlü yapısal kararlılık ve uzun çalışma ömrü. 
3. Küçük alan kaplaması ve büyük ekonomik etki.

Hizmetlerimiz

JIAYAO CO., LTD. bir profesyonel telekomünikasyon kulesi üreticisidir ve ISO9001 tarafından onaylanmıştır. Müşterilere en optimize edilmiş çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmiştir.
Köşebent çelik kule, boru çelik kule, monopol kule, çam ağacı kulesi, halatlı kule ve gözetleme kulesi tasarımı ve üretimi konusunda uzmanız. Bölümlerimiz arasında tasarım, Ar-Ge, denetim, laboratuvar, QC, galvanizleme ve çelik kule departmanları bulunmaktadır. Hammaddelerimiz Çin'deki ünlü çelik fabrikalarından gelmektedir: HBIS Group, Baowu Steel Group, Shougang Group.
​

İhtiyacınız olursa, günün 24 saati sizi ağırlayacağız!
