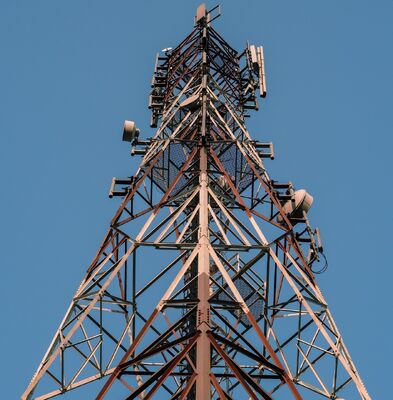

Rüzgar dayanıklı 4 Bacaklı açılı çelik kule, çelik sınıflarıyla inşa edilmiş ve aşırı hava koşullarında bükülmeyi en aza indirmek için tasarlanmıştır

JIAYAO CO.,LID

Bu nedir?Dört bacaklı açılı çelik ızgara kulesi?

Dört bacaklı açılı çelik ızgara kulesiKritik altyapıyı desteklemek için tasarlanmış bağımsız, yüksek dayanıklılıklı bir çelik yapıdır.İletişim için güvenilir bir omurga olarak hizmet eder.Dayanıklılığı için dış kablolara dayanan kağıtlı kulelerin aksine, bu kendi kendini taşıyan tasarım bağımsız olarak durur.Şehir bölgelerinden uzak bölgelere kadar çeşitli ortamlara uyarlanabilir hale getirmek.

Ürün Tanımı

Paketleme Ayrıntıları:Telekom kule, müşterinin gereksinimlerine göre galvanizli kayışlarla birleştirilecektir.

Teslimat:Tianjin limanından ödeme sonrası 20 gün içinde gönderildi.

Kule üyeleri:Bir çelik kule birkaç parçasına ayrılmıştır.

Çiviler:Pacrum.lon torba veya çelik

Dört bacaklı açılı çelik kulesinin son yapısı nedir?

Dört bacaklı bir açılı çelik kuledeki ızgara yapısı, kuledeki dört dikey açılı çelik bacağını birbirine bağlayan çapraz, kiriş benzeri bir çerçevedir.Birbirine bağlı çelik parçalardan (tipik olarak açılı çelik veya ızgara çubuklarından) oluşur, yükleri, kule'nin kendi ağırlığını, ekipman ağırlığını, rüzgarı, sismik kuvvetleri ve buz yüklerini dahil olmak üzere, dört bacak arasında eşit olarak dağıtan ağ benzeri bir desen oluşturur.Bu yapı kule yüksekliğinin tamamına entegre edilmiştir., yapısal bütünlüğü ve istikrarı artırmak için kule'nin konik tasarımını tamamlar.Çerez konfigürasyonu yüksek dayanıklılığı hafif performansla dengeler, yük taşıma kapasitesini ve aşırı çevresel koşullara dirençini en üst düzeye çıkarırken malzeme kullanımını en aza indirir.rüzgar direncini azaltmak ve kule'nin genel istikrarını daha da iyileştirmek.

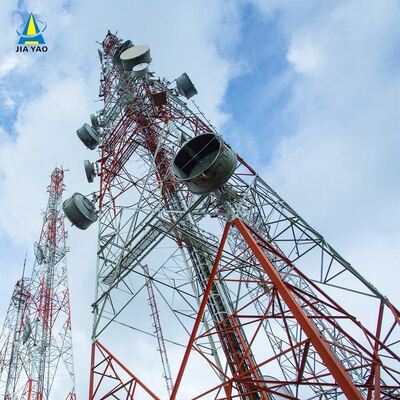

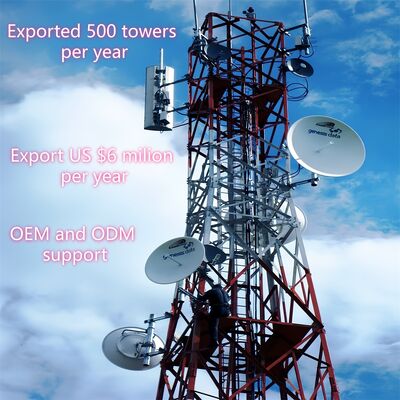

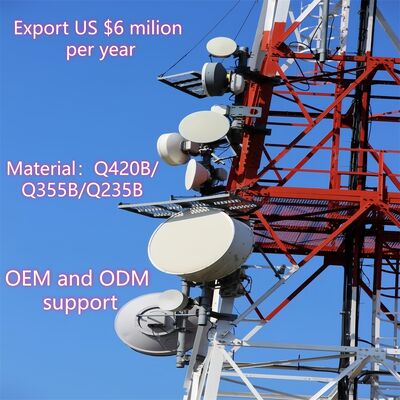

MW antenini 4 bacaklı açılı çelik kuleye nasıl monte edersin?- Hayır.

Mikrodalga (MW) tabağının dört bacaklı açılı çelik kuleye monte edilmesi sistematik ve güvenlik standartlarına uygun bir süreç izler:

1. Kurulum öncesi hazırlık: MW tabakasının ağırlığını (takla, montaj desteği ve ilgili donanım dahil) taşıyabilmesini sağlamak için kule yük taşıma kapasitesini kontrol edin.Kule tasarımının ilgili standartlara uygun olup olmadığını kontrol edin (e).g., TIA/EIA-222-G/F) ekipman montajı için.
2. Sütun Montajı: Özel anten/mikrodalga destekleri (kule ile birlikte veya özel olarak üretilmiş) kule gövdesi veya ekipman platformu üzerindeki önceden belirlenmiş montaj noktalarına takın.Bu bracketler yüksek dayanıklılıklı vidalar (ISO 898 sınıf 6'ya uygun) kullanarak sabitlenir..8/8.8) ızgara yapısına veya kule bacaklarına sağlam bir bağlantı sağlamak için.
3. Tabak kaldırma ve konumlandırma: MW tabakasını hedef yüksekliğe kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın (genellikle kulelerin üst bölümlerinde veya özel bir ekipman platformunda).Tabak, istenen nokta-noktadan iletişim yoluna hizalandığından emin olun (gerektiği gibi azimut ve yüksekliği ayarlayın).
4. Tabağı Güvende Tutmak: uyumlu donanım kullanılarak MW antenini önceden monte edilmiş desteklere bağlayın, kalibreli aletlerle belirtilen tork'a kadar vidaları sıkıştırın.Sarsılmadan ve hareketsiz..
5. Kablo Yönlendirme ve Entegrasyonu: Kabloları çevresel hasarlardan korumak için antenlerin sinyal kablolarını kuleye entegre kablo tepsileri üzerinden yönlendirin. Kabloları uygun ekipmanlara bağlayın (örneğin,Kulenin tabanında veya ara platformda göndericiler / alıcılar), uygun yalıtım ve su geçirmezliği sağlar.
6. Son Denetim: Çanağın güvenli bir şekilde monte edildiğini, desteklerin sağlam olduğunu ve kabloların düzgün bir şekilde düzenlendiğini doğrulamak için görsel bir kontrol yapın.Süreç boyunca güvenlik protokollerine uymak.

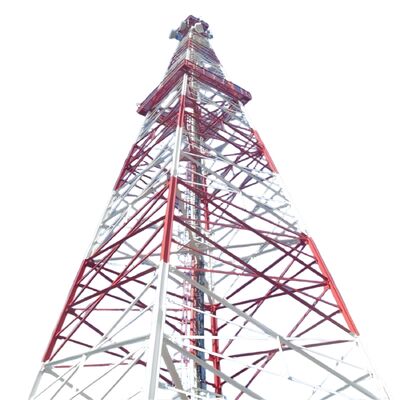

Dört bacaklı açılı çelik kulesinin ana yapısı nedir?

Dört bacaklı bir açılı çelik kulesinin ana yapısı, üç temel bileşenden oluşan istikrar ve yük taşıma için tasarlanmış kendi kendini taşıyan bir çerçevedir:

• Dört dikey açılı çelik bacak: Yüksek kaliteli yapısal çelikten (örneğin, Q235B, Q345B, Q420; ASTM A36/A572'ye uygun) yapılan ve kare taban konfigürasyonunda düzenlenen birincil yük taşıyan elemanlar.Bu bacaklar kule'nin toplam ağırlığını (alet ve çevresel yükler dahil) temele aktarır..
• Çizgi Truss Bağlantıları: Dört bacağı yatay ve çapraz olarak birbirine bağlayan çapraz çelik elemanlar (koy çelik veya ızgara çubukları).ve yan kuvvetlere (rüzgar) direnir, sismik aktivite), kule'nin karakteristik ızgara desenini oluşturur.
• Konik çerçeve tasarımı: Kule, tabanından yukarı doğru yavaş yavaş daralır (altta daha geniş, yukarıda daha dar),Yüklerin en ağır olduğu yerlerde (başa) malzemeyi yoğunlaştırarak ve daha yüksek irtifalarda rüzgar direncini azaltarak yapısal bütünlüğü optimize etmek.

Ek yapısal elemanlar (örneğin, ekipman platformları, tırmanma merdivenleri ve kablo tepsileri) pratik işlevselliği desteklemek için ana çerçeveye entegre edilir.Ama dört dikey bacak ve ızgara truss bağlantıları kule'nin yapısal omurgasını oluşturur..

Platform, dört bacaklı açılı çelik kule merdiven

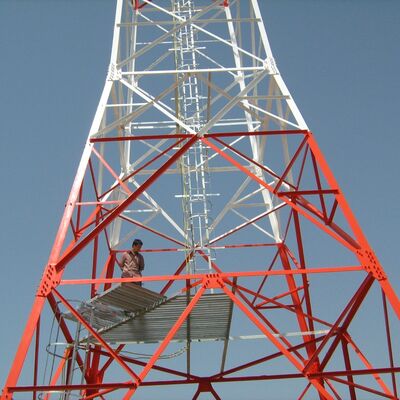

A. Platform

• Amaç: Ekipmanların (örneğin, MW antenleri, 5G antenleri, gözetleme cihazları) ve kule bileşenlerinin kurulması, bakımı veya denetlenmesi için yükseltilmiş, istikrarlı bir çalışma alanı olarak hizmet eder.Aynı zamanda tırmanış sırasında işçiler için güvenli bir dinlenme noktası sağlar.
• Tasarım Özellikleri: Tipik olarak galvanizli çelikten yapılır (korrozyona direnç için ASTM A123/ISO 1461'e uygun) ve belirli yüksekliklerde kule'nin ızgara yapısına entegre edilir.Platformlar güvenlik parmaklıkları içerebilir., kaymaz yüzeyler ve işçilerin güvenliğini sağlamak için erişim kapağı vardır.
• Özelleştirme: Proje ihtiyaçlarına göre birden fazla yükseklikte eklenebilir (örneğin, antrenman için anten montaj noktalarının yakınında veya kule ortasında).

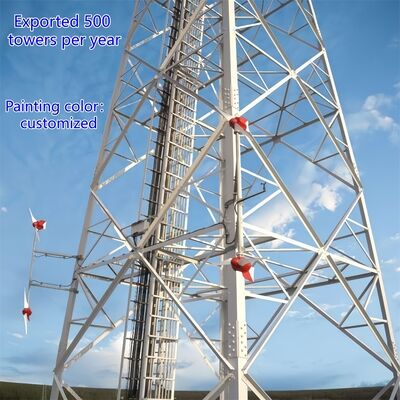

B. Merdiven

• Amaç: Güvenlik erişim sistemi, işçilerin, kurulum, denetim veya onarım için platformlara, ekipmanlara veya üst bölümlere ulaşmak için kuleye tırmanmalarını sağlar.
• Tasarım Özellikleri: Dayanıklılık ve korozyon direnci için galvanizli çelikten yapılmış, rahat tırmanma için eşit mesafeli basamaklarla (sektör güvenlik standartlarına göre).Düşme durdurucu sistemleri (e)Merdiven, güvenli ve istikrarlı bir yol sağlamak için kule bacaklarına dikey olarak bağlanır.
• Uygunluk: Güvenlik düzenlemelerine ve endüstri standartlarına uygun olarak tasarlanmıştır (örneğin, TIA/EIA-222-G/F), dikey erişim sırasında işçinin korunmasına öncelik verilmiştir.

Birlikte, platform ve merdiven, yüksek irtifa ekipmanlarına ve bileşenlerine güvenli ve verimli erişimi sağlayarak, devam eden işletim ve bakımı destekleyerek kule kullanılabilirliğini artırır.

- Hayır.

Galvanize açılı çelik kule testleri

Galvanizasyon, dört bacaklı açılı çelik ızgara kuleler için hayati bir yüzey işlemidir.sert dış koşullara dayanabilmek için uzun süreli korozyon direnci sağlamak ve kule hizmet ömrünü 20 yıldan fazla uzatmakAşağıda galvanizing testinin basitleştirilmiş bir genel görünümü verilmiştir:

1Temel Test Amaçları

• Kalıcı korozyon koruması için yeterli kaplama kalınlığı sağlanmalıdır.
• Çinko kaplamanın tekdüzeliğini ve güçlü yapışkanlığını kontrol edin (kürülmesini/kürülmesini önleyin).
• Kritik kusurları kontrol edin (örneğin çıplak çelik, çatlaklar, çukurlar).
• Uluslararası standartlara (ASTM A123, ISO 1461) uygun.

2Temel Test Yöntemleri (Fabrikadan ve kurulumdan sonra gerçekleştirilen)

• Kaplama kalınlığı: Manyetik kalınlık ölçerleri (yok edici) veya mikrometreler (yalnızca numuneyi yok edici) kullanın; en az 85-120 μm (zor ortamlar için daha kalın).
• Bağlantı: Eğiliş testi (180°), çekiç testi veya bıçak çapraz kapağı testi: kaplamanın çıkarılmasına izin verilmez.
• Görsel Denetim: Çıplak çelik, çatlaklar, dengesiz çinko birikimi veya kirlilik için kontrol edin; küçük düzensizlikler etkisiz ise kabul edilebilir.
• Korozyona Direnci: Tuz püskürtme testi (ASTM B117/ISO 9227) 100 ̇ 500 saat (kırmızı paslara karşı dayanıklı); uzun süreli alan maruziyeti isteğe bağlıdır.
• Seçmeli Kimyasal Analiz: ≥98% çinko saflığını doğrulamak ve kirlilikleri tespit etmek için AAS/XRF.

3Uygunluk Standartları

ASTM (A123, B117, A572) ISO (1461, 9227, 898), kule tasarım kodlarına (TIA/EIA-222-G/F) ve yerel yönetmeliklere uymak.

4Kurulum sonrası kontroller

• Kritik eklemlerde kalınlığı yeniden ölçün.
• Hasarları (hayırlamalar, çürükler) kontrol edin ve gerekirse çinko bakımından zengin boya ile dokunun.
• Boşluk deliklerinde ve yüksek aşınma alanlarında kaplamanın bütünlüğünü kontrol edin.

Bu test, galvanizli kaplamanın güvenilirliğini sağlar ve altyapı uygulamalarında kule performansını destekler.

Daha fazla bilgi için lütfen buraya tıklayın!!!!!!

Ambalaj ve Nakliye

Sertifikalar

- Hayır.Daha fazla bilgi için lütfen buraya tıklayın!!!!!!

Özel ürün türleri ve avantajları

Kendini Destekleyen Kule 
Kendini destekleyen kule genellikle 3 ayaklı veya 4 ayaklı kuledir ve malzemesi çelik boru veya açı çeliktir.ve açı çelik kule düyü ve vida ile bağlantılıdır.
Özellikleri:
1.Küçük rüzgar yükü katsayısı, güçlü rüzgar direnci.
2- Toprak kaynaklarını tasarruf et, uygun bir yer.
Uyumlu nakliye ve montaj.

Boru Çelik Kulesi
Tüp kulesi, çelik borulardan yapılmış bir kule sütunu ve üçgen şeklinde bir kule gövdesinin bölümüne sahip, kendi kendini destekleyen yüksek katlı bir çelik yapıya atıfta bulunur.Onun ana özellikleri üç boru kule sütunun çelik borular yapılmış ve kule gövde bölümünün üçgen şeklinde olmasıdır, yüksek katlı çelik yapısı, açılı çelikten farklıdır.

Monopol Kulesi

Monopol kule, yaygın olarak kullanılan, güzel görünümlü, 9 ila 18 metrekarelik küçük bir alanı kapsayan, maliyetli ve inşaatın çoğunluğu tarafından kabul edilen bir tür.Kule gövde daha makul bölüm kabul, yüksek dayanıklılıklı bir vida veya örtüşme (slip bağlantısı) ile bağlanır. Kolay bir kurulum özelliğine sahiptir ve çeşitli karmaşık saha alanlarına adapte olabilir.

Guyed Kulesi 
Guyed kulesinin yeni bir görünümü vardır ve en büyük özelliği çelik guy tel kullanılarak güçlendirilir.Diğerlerinden daha hafif ve daha ucuzdur.Geniş coğrafi alanlar için çok uygundur.

Muhafız Kulesi
Gözcü Kulesi, çoğunlukla çevreyi gözlemlemek için kullanılan ve birçok alanda önemli bir rol oynayan çok fonksiyonel bir binadır.Tasarımı, doğal ortamla uyum ve birliği vurgular, ve mimari tarzı genellikle çevre ortamıyla koordine edilir. Gözleme kuleleri genellikle kule bedenlerinden, platformlardan, kulelerden ve merdivenlerden oluşur.kompakt ve dayanıklı yapılarla.

Gizli Bir Ağaç Kulesi
Kamufle edilmiş Ağaç Kulesi aynı zamanda Bionik ağaç kulesinin yapay ağaçlarıdır. Temelinde gerçek bir ağaç gibi, ayrıca dikkatli tasarımı vardır. Görüş alanındaki gerçek ağaçların arasında yerleştirildiğinde,park ve meydan, doğanın bir parçası olacak.
Özellikleri:
1Mükemmel yapı ve muhteşem görünüm.
2Güçlü yapısal istikrar ve uzun çalışma ömrü.
3Küçük alan kapsamı ve büyük ekonomik etki.

Hizmetlerimiz

JIAYAO CO., LTD. profesyonel bir telekom kule üreticisi ve ISO9001 tarafından onaylanmıştır.Birçok ürün ABD'ye ihraç edildi., Avrupa ve diğer 55 farklı ülkede.
Biz tasarım ve açı çelik kule, boru çelik kule, monopol kule, çam ağacı kule, adamlı kule ve koruma kule üreticisi uzmanlaşmış.Laboratuvar.Çiftliğimizdeki hammadde Çin'deki ünlü çelik fabrikalarından geliyor: HBIS Group, Baowu Steel Group, Shougang Group.
