Mekanik güvenilirlik için ISO 898 ve DIN 7990 standartlarına uygun cıvata, somun ve rondelalı, dayanıklı 4 bacaklı açılı çelik kule

JIAYAO CO.,LID

4 bacaklı açılı çelik kafes kule, kritik altyapı desteği için tasarlanmış, serbest duran, yüksek mukavemetli bir çelik yapıdır. Kare tabanlı dört bacaklı çerçevesi ve çapraz kafes bağlantılarıyla karakterize edilen bu yapı, dünya çapında iletişim, enerji iletimi ve diğer endüstriyel uygulamalar için güvenilir bir omurga görevi görür. Denge için harici kablolara güvenen gergi kulelerinin aksine, bu kendi kendine destekleyen tasarım bağımsız olarak durur ve onu şehir alanlarından uzak bölgelere kadar çeşitli ortamlara uyarlanabilir hale getirir.Ürün Açıklaması

Paketleme Detayları:

Telekomünikasyon kulesi, müşterinin gereksinimlerine göre Galvanizli şeritlerle paketlenecektir.Teslimat:

Ödemeden sonra 20 gün içinde Tianjin limanından sevk edilirKule elemanları:

Bir çelik kule birkaç demete ayrılır.Cıvatalar:

Pacrum.lon torbası veya çelikTasarım

4 bacaklı açılı çelik kulenin kafes yapısı, kulenin dört dikey açılı çelik bacağını birbirine bağlayan çapraz, kafes benzeri bir çerçevedir. Birbirine bağlı çelik elemanlardan (tipik olarak açılı çelik veya kafes çubukları) oluşan bu yapı, kulenin kendi ağırlığı, ekipman ağırlığı, rüzgar, sismik kuvvetler ve buz yükleri dahil olmak üzere yükleri dört bacağa eşit olarak dağıtan bir ağ benzeri bir desen oluşturur. Bu yapı, kulenin yüksekliği boyunca entegre edilmiştir ve yapısal bütünlüğü ve kararlılığı artırmak için kulenin konik tasarımıyla (tabanda daha geniş, üstte daha dar) tamamlanır. Kafes konfigürasyonu, yüksek mukavemeti hafif performansla dengeler, malzeme kullanımını en aza indirirken yük taşıma kapasitesini ve aşırı çevre koşullarına karşı direnci en üst düzeye çıkarır. Ayrıca hava akışını kolaylaştırır, rüzgar direncini azaltır ve kulenin genel stabilitesini daha da iyileştirir.

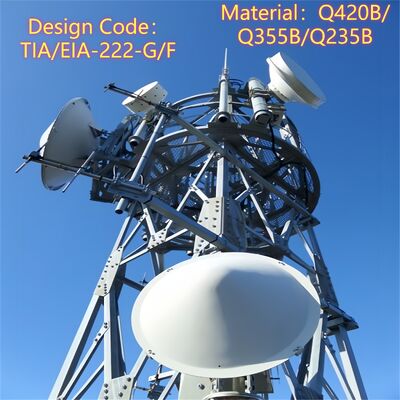

MW çanağı 4 bacaklı açılı çelik kuleye nasıl monte edilir?

​Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Ön kurulum hazırlığı

1. : MW çanağının ağırlığını (çanak, montaj braketi ve ilgili donanım dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Kulenin tasarımının, ekipman montajı için ilgili standartlara (örneğin, TIA/EIA-222-G/F) uygun olduğunu kontrol edin.Braket Montajı
2. : Özel anten/mikrodalga braketlerini (kule ile birlikte verilir veya özel olarak üretilir) kulenin gövdesindeki veya ekipman platformundaki önceden belirlenmiş montaj noktalarına takın. Bu braketler, kafes yapısına veya kule bacaklarına sağlam bir bağlantı sağlamak için yüksek mukavemetli cıvatalar (ISO 898 sınıf 6.8/8.8'e uygun) kullanılarak sabitlenir.Çanak Kaldırma ve Konumlandırma
3. : MW çanağını hedef yüksekliğe (tipik olarak kulenin üst bölümlerinde veya özel bir ekipman platformunda) kaldırmak için vinç veya özel kaldırma ekipmanı kullanın. Çanağın, amaçlanan noktadan noktaya iletişim yoluyla hizalandığından emin olun (gerektiği gibi azimut ve yükseltiyi ayarlayın).Çanağı Sabitleme
4. : MW çanağını, uyumlu donanım kullanarak önceden monte edilmiş braketlere sabitleyin, cıvataları kalibre edilmiş aletlerle belirtilen torkta sıkın. Çanağın düz ve dengeli olduğundan, sallanma veya hareket olmadığından emin olun.Kablo Yönlendirme ve Entegrasyon
5. : Çanağın sinyal kablolarını, onları çevresel hasarlardan korumak için kulenin entegre kablo kanallarından geçirin. Kabloları, kulenin tabanındaki veya ara platformdaki uygun ekipmana (örneğin, vericiler/alıcılar) bağlayın, uygun yalıtım ve su geçirmezlik sağlayın.Son Kontrol
6. : Çanağın güvenli bir şekilde monte edildiğini, braketlerin sağlam olduğunu ve kabloların düzgün bir şekilde düzenlendiğini doğrulamak için görsel bir kontrol yapın. Hizalamayı ve işlevselliği doğrulamak için çanağın sinyal iletimini test edin, süreç boyunca güvenlik protokollerine uyun.4 bacaklı açılı çelik kulenin ana yapısı nedir?

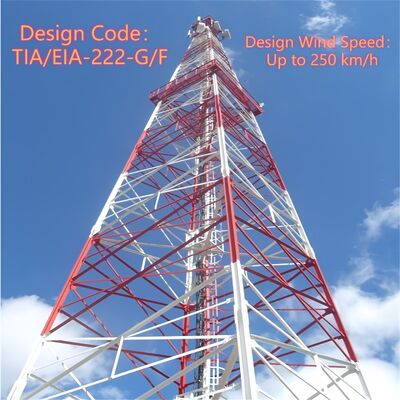

4 bacaklı açılı çelik kulenin ana yapısı, stabilite ve yük taşıma için tasarlanmış, üç temel bileşenden oluşan kendi kendine destekleyen bir çerçevedir:

Dört Dikey Açılı Çelik Bacak

• : Yüksek kaliteli yapısal çelikten (örneğin, Q235B, Q345B, Q420; ASTM A36/A572'ye uygun) yapılmış ve kare taban konfigürasyonunda düzenlenmiş birincil yük taşıyan elemanlar. Bu bacaklar, kulenin toplam ağırlığını (ekipman ve çevresel yükler dahil) temele aktarır.Kafes Kiriş Bağlantıları
• : Dört bacağı yatay ve çapraz olarak birbirine bağlayan çapraz çelik elemanlar (açılı çelik veya kafes çubukları). Bu kafes sistemi, yükleri yapıya eşit olarak dağıtır, sertliği artırır ve yanal kuvvetlere (rüzgar, sismik aktivite) direnir ve kulenin karakteristik kafes desenini oluşturur.Konik Çerçeve Tasarımı
• : Kule, tabandan tepeye doğru kademeli olarak daralır (altta daha geniş, üstte daha dar), yüklerin en ağır olduğu yerde (tabanda) malzeme yoğunlaştırarak ve daha yüksek irtifalarda rüzgar direncini azaltarak yapısal bütünlüğü optimize eder.Ek yapısal elemanlar (örneğin, ekipman platformları, tırmanma merdivenleri ve kablo kanalları), pratik işlevselliği desteklemek için ana çerçeveye entegre edilmiştir, ancak dört dikey bacak ve kafes kiriş bağlantıları kulenin yapısal omurgasını oluşturur.

4 bacaklı açılı çelik kulenin platformu, merdiveni

A. Platform

Amaç

• : İşçilerin kurulum, inceleme veya onarım için platformlara, ekipmanlara veya üst bölümlere tırmanmasını sağlayan özel bir güvenlik erişim sistemidir.Tasarım Özellikleri
• : Dayanıklılık ve korozyon direnci için galvanizli çelikten yapılmış, rahat tırmanma için eşit aralıklı basamaklarla (endüstri güvenlik standartlarına göre). Temel güvenlik özellikleri arasında korkuluklar, düşme önleme sistemleri (örneğin, emniyet kemerleri için kablo kılavuzları) ve bazen düşmeleri önlemek için kafes muhafazaları bulunur. Merdiven, güvenli, dengeli bir yol sağlayarak kulenin bacaklarına veya kafes kirişine dikey olarak takılır.Özelleştirme
• : Proje ihtiyaçlarına göre birden fazla yükseklikte eklenebilir (örneğin, anten montaj noktalarına yakın veya bakım için kule ortası).B. Merdiven

Amaç

• : İşçilerin kurulum, inceleme veya onarım için platformlara, ekipmanlara veya üst bölümlere tırmanmasını sağlayan özel bir güvenlik erişim sistemidir.Tasarım Özellikleri
• : Dayanıklılık ve korozyon direnci için galvanizli çelikten yapılmış, rahat tırmanma için eşit aralıklı basamaklarla (endüstri güvenlik standartlarına göre). Temel güvenlik özellikleri arasında korkuluklar, düşme önleme sistemleri (örneğin, emniyet kemerleri için kablo kılavuzları) ve bazen düşmeleri önlemek için kafes muhafazaları bulunur. Merdiven, güvenli, dengeli bir yol sağlayarak kulenin bacaklarına veya kafes kirişine dikey olarak takılır.Uygunluk
• : Dikey erişim sırasında işçi korumasını önceliklendirerek güvenlik yönetmeliklerine ve endüstri standartlarına (örneğin, TIA/EIA-222-G/F) uygun olarak tasarlanmıştır.Birlikte, platform ve merdiven, yüksek irtifa ekipmanlarına ve bileşenlerine güvenli, verimli erişim sağlayarak, devam eden operasyonu ve bakımı destekleyerek kulenin kullanılabilirliğini artırır.

​

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Galvanizleme, 4 bacaklı açılı çelik kafes kuleler için, sert dış mekan koşullarına dayanmak ve kulenin hizmet ömrünü 20 yıldan fazla uzatmak için uzun süreli korozyon direnci sağlayan hayati bir yüzey işlemidir. Aşağıda, galvanizleme testinin basitleştirilmiş bir özeti bulunmaktadır:

1. Temel Test Amaçları

Dayanıklı korozyon koruması için yeterli kaplama kalınlığı sağlayın.

• Çinko kaplamanın tekdüzeliğini ve güçlü yapışmasını doğrulayın (soyulmayı/pul pul dökülmeyi önleyin).
• Kritik kusurların olmamasını kontrol edin (örneğin, çıplak çelik, çatlaklar, çukurlar).
• Uluslararası standartlara uyun (ASTM A123, ISO 1461).
• 2. Temel Test Yöntemleri (Fabrika sonrası ve kurulum sonrası gerçekleştirilir)

Kaplama Kalınlığı

• : Manyetik kalınlık ölçerler (tahribatsız) veya mikrometreler (sadece numune tahribatlı) kullanın; minimum 85–120 μm (zorlu ortamlar için daha kalın).Yapışma
• : Bükme testi (180°), çekiç testi veya bıçak çapraz tarama testi—kaplama ayrılmasına izin verilmez.Görsel Denetim
• : Çıplak çelik, çatlaklar, düzensiz çinko birikimi veya kontaminasyon kontrol edin; önemsiz düzensizlikler, etkilemiyorsa kabul edilebilir.Korozyon Direnci
• : Tuz püskürtme testi (ASTM B117/ISO 9227) 100–500 saat (kırmızı paslanmaya karşı direnç); isteğe bağlı uzun süreli saha maruziyeti.İsteğe Bağlı Kimyasal Analiz
• : ≥%98 çinko saflığını doğrulamak ve safsızlıkları tespit etmek için AAS/XRF.3. Uygunluk Standartları

ASTM (A123, B117, A572), ISO (1461, 9227, 898), kule tasarım kodlarına (TIA/EIA-222-G/F) ve yerel düzenlemelere uyun.

4. Kurulum Sonrası Kontroller

Kritik bağlantılarda kalınlığı yeniden ölçün.

• Hasar (çizikler, ezikler) inceleyin ve gerekirse çinko açısından zengin boya ile rötuş yapın.
• Cıvata deliklerinde ve yüksek aşınma alanlarında kaplama bütünlüğünü doğrulayın.
• Bu test, galvanizli kaplamanın güvenilirliğini sağlar ve kulenin altyapı uygulamalarındaki performansını destekler.

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!

Özelleştirilmiş ürün türleri ve avantajı

Sertifikalar

​

Daha Fazla Bilgi İçin Lütfen Buraya Tıklayın!!!!!!Özelleştirilmiş ürün türleri ve avantajı

Kendi Kendini Destekleyen Kule

  Gergi kulesi yeni bir görünüme sahiptir ve en büyük özelliği çelik tel halat kullanılarak güçlendirilmesidir. Gergi kulesi, ekonomik ve pratik olan yaygın bir iletişim kulesi türüdür. Diğerlerinden daha hafif ve daha ucuzdur. Coğrafi geniş alanlar için çok uygundur. 
Özellikler: 
1. Zarif yapı ve muhteşem görünüm. 
2. Arazi kaynağını koruyun, uygun konum. 
Uygun taşıma ve kurulum. 
Boru Çelik Kule

Boru kulesi, çelik borulardan yapılmış bir kule sütununa ve üçgen şeklinde bir kule gövdesi bölümüne sahip, kendi kendini destekleyen yüksek katlı bir çelik yapıyı ifade eder. Ana özellikleri, üç boru kulesi sütununun çelik borulardan yapılması ve kule gövdesi bölümünün üçgen şeklinde olmasıdır, bu da açılı çelikten farklı bir yüksek katlı çelik yapıdır.
Monopol Kule

Monopol kule, yaygın olarak kullanılan bir türdür, güzel görünümlü, 9 ila 18 metrekarelik küçük bir alanı kaplar, uygun maliyetlidir ve inşaatın çoğunluğu tarafından benimsenir. Kule gövdesi, yüksek mukavemetli cıvata veya bindirme (kayma bağlantısı) ile bağlanan daha makul bir bölümü benimser.

Kolay kurulum özelliklerine sahiptir ve çeşitli karmaşık saha alanlarına uyum sağlayabilir. Gergi Kulesi

  Gergi kulesi yeni bir görünüme sahiptir ve en büyük özelliği çelik tel halat kullanılarak güçlendirilmesidir. Gergi kulesi, ekonomik ve pratik olan yaygın bir iletişim kulesi türüdür. Diğerlerinden daha hafif ve daha ucuzdur. Coğrafi geniş alanlar için çok uygundur. 
Gözetleme Kulesi

Gözetleme kulesi, esas olarak çevredeki ortamı gözlemlemek için kullanılan ve birden fazla alanda önemli bir rol oynayan çok işlevli bir binadır. Tasarımı, doğal çevre ile uyum ve bütünlüğü vurgular ve mimari tarz genellikle çevredeki çevre ile koordine edilir. Gözetleme kuleleri genellikle kule gövdelerinden, platformlardan, kulelerden ve merdivenlerden oluşur ve kompakt ve dayanıklı yapılara sahiptir.
Kamuflaj Ağaç Kulesi

Kamuflaj Ağaç Kulesi de Biyonik ağaç kulesinin bir tür yapay ağacıdır, gerçek bir ağaç gibi bir tabanda, artı titiz tasarım, gezi alanı, park ve meydandaki gerçek ağaçların arasına yerleştirildiğinde, doğanın bir parçası olacaktır. 
Özellikler: 
1. Zarif yapı ve muhteşem görünüm. 
2. Güçlü yapısal kararlılık ve uzun çalışma ömrü. 
3. Küçük alan kaplaması ve büyük ekonomik etki.
Hizmetlerimiz

JIAYAO CO., LTD. ISO9001 tarafından onaylanmış profesyonel bir telekomünikasyon kulesi üreticisidir. Müşterilere en optimize edilmiş çözümleri ve en iyi iletişim kulesini sunmaya kararlıyız. Birçok ürün ABD, Avrupa ve diğer 55 farklı ülkeye ihraç edilmektedir.

Açılı çelik kule, boru çelik kule, monopol kule, çam ağacı kulesi, gergi kulesi ve gözetleme kulesi tasarımı ve imalatında uzmanız. Departmanlarımız arasında tasarım, Ar-Ge, denetim, laboratuvar, QC, galvanizleme ve çelik kule departmanları bulunmaktadır. Hammaddelerimiz Çin'deki ünlü çelik fabrikalarından gelmektedir: HBIS Group, Baowu Steel Group, Shougang Group.
​
İhtiyacınız olursa, günün 24 saati sizi ağırlayacağız!
