Sıvı Kablo Yayın Kulesi korozyona dayanıklı çelik 55m Sinyal Kıyı Bölgeleri Dayanıklı

JIAYAO CO., LTD.

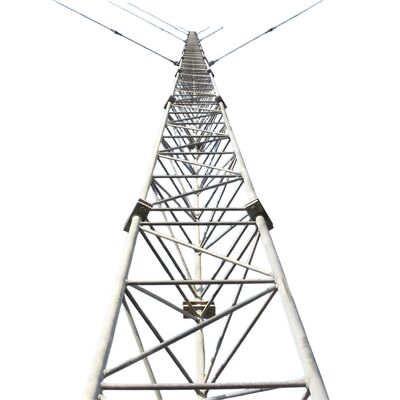

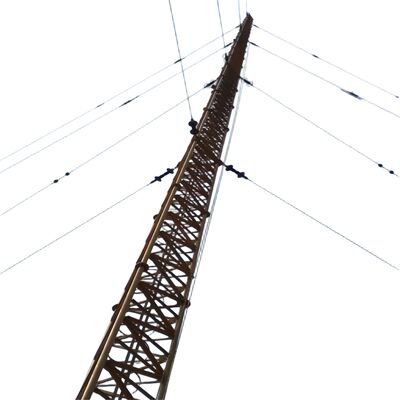

Bir telli kule (ayrıca telli kule olarak da adlandırılır), kendi kendine destek veren kulelerin aksine, denge için harici tel halatlara (yüksek mukavemetli çelik kablolar) dayanan uzun, ince bir yapıdır. Bu tasarım, daha az yapısal malzeme ile daha büyük yüksekliklere ulaşmasını sağlar ve geniş kapsama veya yükseklik gerektiren uygulamalar için uygun maliyetli bir seçimdir.

1.Özellikler

Telli kulenin kule gövdesi nedir?

Bir telli kulenin (telli direk kulesi) kule gövdesi, antenleri, sensörleri veya diğer ekipmanları destekleyen, yanal kararlılık için harici tel halatlara (kendi kendine destekleyici sertlik yerine) dayanan merkezi, ince yük taşıyan yapıdır. Tipik olarak bir borusal veya kafes çelik çerçeve olarak inşa edilmiştir, kendi kendine destek veren kulelerden daha dardır ve yük dağılımını ve rüzgar direncini optimize etmek için konik bir tasarıma (tabanda daha geniş, üstte daha dar) sahiptir. Kule gövdesi, korozyon direncini ve dış ortamlarda uzun süreli dayanıklılığı sağlamak için galvanizli yapısal çelikten (ASTM A36/S235JR standartlarına uygun) imal edilmiştir. Tırmanma merdivenleri, anten montajları ve kablo kanalları gibi temel aksesuarlar için montaj tabanı olarak hizmet eder ve modüler tasarımı, yayıncılık, telekomünikasyon veya meteorolojik izleme gibi uygulamalara göre uyarlanmış 30m'den 200m'nin üzerine kadar değişen yüksekliklerin özelleştirilmesine olanak tanır.

Telli kuleye anten nasıl monte edilir?

Bir telli kuleye bir antenin montajı, kulenin tasarımı ve endüstri standartlarına uygun, yapılandırılmış, emniyetli bir süreci izler:

1. Ön kurulum hazırlığı: Antenin ağırlığını (donanım ve ilgili kablolar dahil) destekleyebildiğinden emin olmak için kulenin yük taşıma kapasitesini doğrulayın. Kule gövdesini korozyon, yapısal hasar veya gevşek bağlantılar açısından inceleyin ve yerel güvenlik kodlarına (örneğin, yıldırımdan korunma için IEC 62305) uygunluğu onaylayın.
2. Anten Montaj Kurulumu: Özel anten montajlarını (kulenin entegre aksesuarları) kule gövdesindeki önceden belirlenmiş noktalara takın. Bu montajlar tipik olarak, rüzgar kuvvetlerine ve titreşimlere dayanacak sağlam bir bağlantı sağlayan, kulenin galvanizli çelik yapısıyla uyumlu yüksek mukavemetli cıvatalar kullanılarak sabitlenir.
3. Anten Kaldırma ve Konumlandırma: Anteni hedef yüksekliğe (optimal sinyal kapsaması için stratejik olarak seçilmiş) kaldırmak için vinçler veya özel kaldırma ekipmanları kullanın. Hassasiyet için lazer aletleri veya hizalama sayaçları kullanarak anteni amaçlanan iletim/alma yönüne hizalayın.
4. Anteni Sabitleme: Anteni, hareketini önlemek için cıvataları belirtilen torkta sıkarak, önceden monte edilmiş montajlara uyumlu donanım kullanarak sabitleyin. Antenin performansını veya yapısal bütünlüğünü etkileyebilecek bir sallanma olmadan, düz ve dengeli olduğundan emin olun.
5. Kablo Yönlendirme ve Entegrasyon: Sinyal kablolarını veya besleyicileri, çevresel hasarlardan korumak için kulenin entegre kablo kanallarından geçirin. Kabloları antene bağlayın ve bağlantı noktalarında uygun yalıtım ve su geçirmezlik sağlayarak bunları yere monte edilmiş ekipmana indirin.
6. Son Kontrol: Güvenli kurulumu doğrulamak için antenin, montajların ve kabloların görsel bir kontrolünü yapın. İşlevselliği doğrulamak için antenin sinyal iletimini/alınmasını test edin ve tüm güvenlik protokollerinin (örneğin, çalışanlar için düşme koruması) süreç boyunca takip edildiğinden emin olun.

Telli kuledeki Tırmanma Önleyici Cihaz nedir?

Bir telli kule için tırmanma önleyici cihaz, yetkisiz erişimi önlemek ve düşme risklerini azaltmak için kule gövdesine monte edilmiş özel bir güvenlik bileşenidir. Yaygın tasarımlar şunları içerir:

• Tırmanma önleyici yakalar/etekler: Kulenin tabanına yakın monte edilmiş (tipik olarak yerden 2–3m yukarıda) dairesel veya konik çelik bariyerler, tutunma yerlerini veya ayak dayama yerlerini reddederek tırmanma girişimlerini engellemek için.
• Sivri veya tırtıklı caydırıcılar: Yetkisiz tırmanmayı caydırmak için alt kule bölümlerinde veya merdivenlerdeki ölümcül olmayan, sivri çelik ekler.
• Kilitli erişim: Kule bir zemin seviyesinde erişim paneli veya merdiven giriş noktası ile donatılmışsa, kilitli bir kapı erişimi yalnızca sertifikalı personel ile sınırlar.

Bu cihazlar, dış koşullara dayanacak şekilde korozyona dayanıklı malzemelerden (örneğin, galvanizli çelik, kule gövdesiyle eşleşen) yapılmıştır. Birincil amaçları, eğitimsiz bireylerin kazara veya kasıtlı olarak tırmanmasını engelleyerek güvenliği artırmak, yerel bina güvenlik kodlarına ve kule operatörleri için yükümlülük azaltımına uygun olmaktır.

Telli tel ve telli kule nasıl bağlanır?

Telli telleri bir telli kuleye bağlamak, tellerin rüzgar ve sismik kuvvetlere karşı kuleyi etkili bir şekilde stabilize edebilmesini sağlamak için güvenli, yük taşıyan bir süreç içerir:

1. Hazırlık: Dayanıklılık için çinko veya polimer kaplamalı yüksek mukavemetli çelik kablolardan (ASTM A475'e uygun) yapılmış telli telleri seçin. Kulenin tasarımında belirtildiği gibi, kule gövdesinin 20–30m aralıklarla önceden üretilmiş bağlantı noktalarına (örneğin, pabucuklar, braketler veya çapraz kollar) sahip olduğundan emin olun.
2. Bağlantı Donanımı Kurulumu: Yüksek mukavemetli cıvatalar (kulenin galvanizli çelik yapısıyla uyumlu) kullanarak, ağır hizmet tipi telli tel braketlerini veya çatal başlarını kulenin önceden belirlenmiş bağlantı noktalarına monte edin. Bu braketler, gerilimi kule gövdesi boyunca eşit olarak dağıtmak üzere tasarlanmıştır.
3. Tel Sonlandırma: Her telli telin ucunu sabitlemek için profesyonel sonlandırma bağlantı parçaları (örneğin, sıkma manşonları, kablo kelepçeleri veya yüksükler) kullanın. Sıkma manşonları, kalıcı, yüksek mukavemetli bir bağlantı için tel üzerine kıvrılırken, kablo kelepçeleri ayarlanabilir gerginlik sağlar.
4. Bağlantı ve Gerginlik: Telli telin sonlandırılmış ucunu, bir kelepçe veya pim kullanarak kulenin braketine takın, gevşeklik olmaksızın güvenli bir uyum sağlayın. Kulenin üzerindeki yanal kuvvetleri dengelemek için kritik olan, telin gerginliğini tasarım spesifikasyonuna ayarlamak için bir gerginlik aracı (örneğin, bir gergi veya gel-git) kullanın.
5. Doğrulama: Bağlantının kulenin konik yapısıyla hizalandığını ve telin eşit olarak gerildiğini (kule gövdesini zorlayabilecek aşırı sıkmadan kaçınarak) kontrol edin. Donanım ve sonlandırma bağlantı parçalarının korozyona dayanıklı olduğunu ve kulenin güvenlik standartlarına uygun olduğunu doğrulayın.

Telli tel ve telli ankraj cıvatası nasıl bağlanır?

Telli telleri telli ankraj cıvatalarına (zemin ankrajları) bağlamak, telin gerginliğini yere aktarmak, kulenin stabilitesini sağlamak için kritik bir adımdır:

1. Ankraj Hazırlığı: Zemin ankrajının (gerginlik yükleri için tasarlanmış ağır hizmet tipi beton veya çelik ankraj) telli tele göre 45–60° açıyla zemine düzgün bir şekilde kurulduğundan emin olun. Ankraj, çekme kuvvetlerine karşı koymak için tamamen kürlenmiş (beton için) ve güvenli bir şekilde gömülmüş olmalıdır.
2. Ankraj Cıvatası Açığa Çıkarma: Ankrajın üst cıvatasının (telli ankraj cıvatası) zemin üzerinde çıkıntı yaptığından ve bağlantı donanımını barındıracak şekilde dişli olduğundan emin olun. Cıvata, telli telin gerginliğine dayanacak şekilde yüksek mukavemetli çelikten yapılmalıdır.
3. Tel Sonlandırma: Kule bağlantısı için kullanılan aynı yüksek mukavemetli bağlantı parçalarını (sıkma manşonları, kablo kelepçeleri veya yüksükler) kullanarak telli telin serbest ucunu sonlandırın, güvenli, yük taşıyan bir uç sağlayın.
4. Bağlantı Donanımı Montajı: Gerginlik ayarı için bir gergi ve sonlandırılmış telli tele bir kelepçe takın. Gergi, telin gerginliğinin ince ayarını sağlayarak, telli ankraj cıvatasına bir somun veya rondela aracılığıyla bağlanır.
5. Gerginlik ve Sabitleme: Telli teli gerekli spesifikasyona göre germek için gericiyi kullanın, ankrajı çekmeden yanal kuvvetlere karşı koymasını sağlayın. Gerildikten sonra, zamanla gevşemeyi önlemek için gericiyi kama pimleri veya kilit somunları ile kilitleyin.
6. Son Kontrol: Bağlantının güvenli olduğunu, ankrajın hareket belirtisi göstermediğini ve telli telin doğru 45–60° açıyla hizalandığını doğrulayın. Cıvata, donanım ve tel sonlandırmasında korozyon olup olmadığını inceleyerek, IEC 62305 ve yerel güvenlik kodlarına uygunluğu sağlayın.
